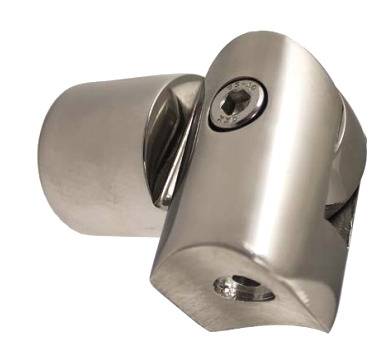

Муфта шарнирная для ограждения Tantos TSb-MK, диаметр 40 мм

Муфта шарнирная для ограждения Tantos TSb-MK, диаметр 40 мм.

Муфта шарнирная предназначена для организации секции ограждения типа "Антипаника" (совместно с поворотной створкой TSb-K).
Муфты TSb-MK могут использоваться для создания стационарных ограждений, соединяемых под свободным углом от 0 до 90 градусов.

Комплектация:
• Муфта: 1 шт.
• Крепежный болт: 1 шт.

Важно: для создания одной поворотной секции необходимы муфтыTSb-MK (2 шт.), створка TSb-K (1 шт.) и стойка TSb-VK (1 шт.).

Полуростовое ограждение предназначено для формирования зон прохода в местах установки турникетов, на проходных предприятий, бизнес-центров, образовательных и медицинских учреждений и т.п.
Ограждение формируется из стандартных стоек, поручней и поворотных створок.
Для соединения горизонтальных элементов ограждения и стоек применяются муфты. Подбирая различные варианты комплектаций, можно сформировать любую конфигурацию ограждения.
Стойки и горизонтальные элементы изготавливаются из полированной нержавеющей стали AISI 201, соединительные элементы изготавливаются из полированной нержавеющей стали AISI 304.

Условия эксплуатации
Ограждения по устойчивости к воздействию климатических факторов соответствуют исполнению УХЛ3.1 по ГОСТ 15150-69 (для эксплуатации в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха и воздействие песка и пыли существенно меньше, чем на открытом воздухе, например, в металлических с теплоизоляцией, каменных, бетонных, деревянных помещениях (отсутствие воздействия атмосферных осадков, прямого солнечного излучения; существенное уменьшение ветра; существенное уменьшение или отсутствие воздействия рассеянного солнечного излучения) и конденсации влаги или в нерегулярно отапливаемых помещениях).
Ограждение должно эксплуатироваться при температуре от –10°C до +50°С и относительной влажности воздуха до 75% при +15°С.

Характеристики:
• Диаметр: 40 мм
• Длина: 93 мм
• Рабочая температура: от -10 до +50 С
• Климатическое использование и размещение: УХЛ 3.1
• Материал: полированная нержавеющая сталь AISI 201

Порядок установки
Внимание: Разметка комплекса ограждений должна производиться одновременно для всего комплекта ограждения согласно проекта. При разметке отверстий под анкерные болты стоек необходимо учитывать взаимное расположение муфт, закреплённых на стойках, а также положение отверстия под фиксатор поворотной створки.
При установке муфт TSb-MW крепления поручней к стене используйте строительный уровень для определения места крепления поручня.

Типовая установка стационарной секции
1. Распакуйте элементы ограждения и проверьте их комплектность.
2. Закрепите муфты TSb-M на вертикальных стойках TSb-V фиксирующим винтом вниз, в соответствии с проектом.
3. Проведите разметку установочной поверхности по центрам стоек в соответствии с проектом.
4. Сделайте разметку отверстий под анкерные болты, используя в качестве шаблона фланец стоек. При разметке отмечайте центр овального отверстия, в последующем это даст возможность небольшой регулировки положения стойки.
При разметке будьте внимательны, необходимо учитывать взаимное расположение муфт, закреплённых на стойках, а также положение отверстия под фиксатор поворотной створки.
5. Просверлите отверстия для анкерных болтов.
6. Установите первую стойку, вставьте анкерные болты в отверстия и не сильно затяните их.
7. Возьмите вторую стойку, вставьте поручни в муфты первой и второй стоек. Закрепите вторую стойку с помощью анкерных болтов. Овальные отверстия во фланцах стоек позволяют немного отрегулировать положение стоек относительно друг друга.
8. Затяните фиксирующие винты в нижней части муфт и анкерные болты в основании стоек.



Типовая установка секции с поворотной створкой
1. Распакуйте элементы ограждения и проверьте их комплектность.
2. Разберите шарнирные муфты TSb-MK, вывинтив центральный болт.
3. Закрепите П-образную часть шарнирной муфты на вертикальной стойке TSb-V широким отверстием вверх.
4. Т-образные части шарнирных муфт закрепите на концах поворотной створки TSb-K, расположив их горизонтально, фиксирующим винтом вниз. Не затягивайте сильно фиксирующий винт, возможно понадобится регулировка положения Т-образной части.
5. Проведите разметку установочной поверхности по центрам стоек в соответствии с проектом.
6. Сделайте разметку отверстий под анкерные болты, используя в качестве шаблона фланец стоек. При разметке отмечайте центр овального отверстия, в последующем это даст возможность небольшой регулировки положения стойки.
При разметке будьте внимательны, необходимо учитывать взаимное расположение муфт, закреплённых на стойках, а также положение отверстия под фиксатор поворотной створки.
7. Просверлите отверстия для анкерных болтов.
8. Установите стойки, вставьте анкерные болты в отверстия и не сильно затяните их.
Овальные отверстия во фланцах стоек позволяют немного отрегулировать положение стоек относительно друг друга.
9. Вставьте Т-образные части муфты в П-образные и заверните центральный болт.
10. Проверьте запирание поворотной секции, при необходимости отпустите фиксирующий винт и отрегулируйте положение Т-образных частей на поворотной секции.
11. Затяните фиксирующие винты в нижней части муфт и анкерные болты в основании стоек.
12. Для установки таблички TSb-TK удалите защитный слой с двустороннего скотча на элементах крепления таблички. Выберите место установки примерно в середине створки и нужное изображение для пути эвакуации, после чего, немного согнув табличку, установите ее в распор между горизонтальными трубами.


Эксплуатация и обслуживание ограждений
При эксплуатации ограждений запрещается:
• Использовать чистящие средства, не предназначенные для ухода за нержавеющей сталью, которые содержат кислоты, хлор, соду или абразивные материалы.
• Использовать грубые и жесткие губки, щетки и другие предметы которые могут поцарапать поверхность и нарушить защитный оксидный слой.
• Прикладывать к элементам ограждения значительные усилия, виснуть на поручнях или поворотной створке, раскачивать вертикальные стойки.
• Пытаться открыть поворотную створку более чем на 90 градусов.

Обслуживание ограждений
• Для чистки ограждений используйте мягкую ткань или салфетки и специальные составы, предназначенные для ухода за нержавеющей сталью. Периодичность обработки – не реже 1 раза в месяц.
• Шарнирные муфты при эксплуатации должны 1 раз в 6 месяцев смазываться консистентной смазкой тонким слоем, излишняя смазка должна быть удалена с помощью мягкой ткани.
