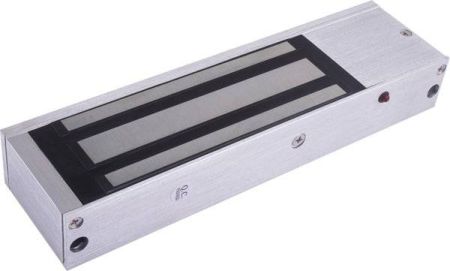

Электромагнитный замок с усилием удержания 500 кг. Предназначен для запирания дверей, ворот, калиток с возможностью дистанционного открывания, в том числе для работы совместно с домофонами, контроллерами СКУД и кодовыми панелями.
Для крепления замка на вертикальную поверхность может понадобиться L-образный уголок TS-LM500 или Z-образное крпеление TS-ZL500 (приобретаются отдельно).
Электромагнитный замок закрыт при подаче напряжения и открывается при снятии напряжения.
У моделей замков TS-ML300 и TS-ML500 встроен красный светодиод, включающийся при подаче напряжения на замок.
Замки поставляются с монтажной планкой, предназначенной для установки замка на горизонтальную поверхность дверной коробки. При необходимости монтажа замка на
вертикальную часть дверной коробки необходимо приобрести монтажный уголок TSLMxxx (где «ххх» – цифра модели соответствующего замка).
Комплектация:
• Замок электромагнитный с монтажной планкой - 1шт.
• Ответная планка - 1шт.
• Установочный комплект - 1шт.
• Инструкция по эксплуатации - 1шт.
Рекомендации по подключению электромагнитных замков
При подключении замков TS-ML300 и TS-ML500 необходимо соблюдать полярность (Красный - +12В, Черный- -12В).
Подключение замка должно осуществляться с помощью проводов, имеющих сечение, соответствующее току потребления замка.
При подключении замка TS-ML180 параллельно обмотке замка необходимо подключить выпрямительный диод обратной полярностью или варистор с номинальным
напряжением 16-22 вольта для гашения импульсов самоиндукции. В замках TS-ML300 и TS-ML500 варистор установлен на заводе.
Технические характеристики TS-ML500:
• Рабочее напряжение: 12 В
• Потребляемый ток: 460мА
• Сила удержания: 500кг
• Рабочая температура: –40 +50 град.С
• Вес: 5,0кг
Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.
Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.
При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.
Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.
Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД. -
Бренд Tantos Артикул 6154231 Исполнение Для помещений Тип замка Электромагнитный замок Вид замка Накладной Назначение замка На любой тип дверей Усилие удержания якоря (не менее) 500 кг Напряжение питания 12 В Встроенные датчики Нет датчиков Габариты 266х42х62 мм Вес 5 кг Рабочая температура от -40°C до +50°C Гарантия 3 года Страна производства Китай
