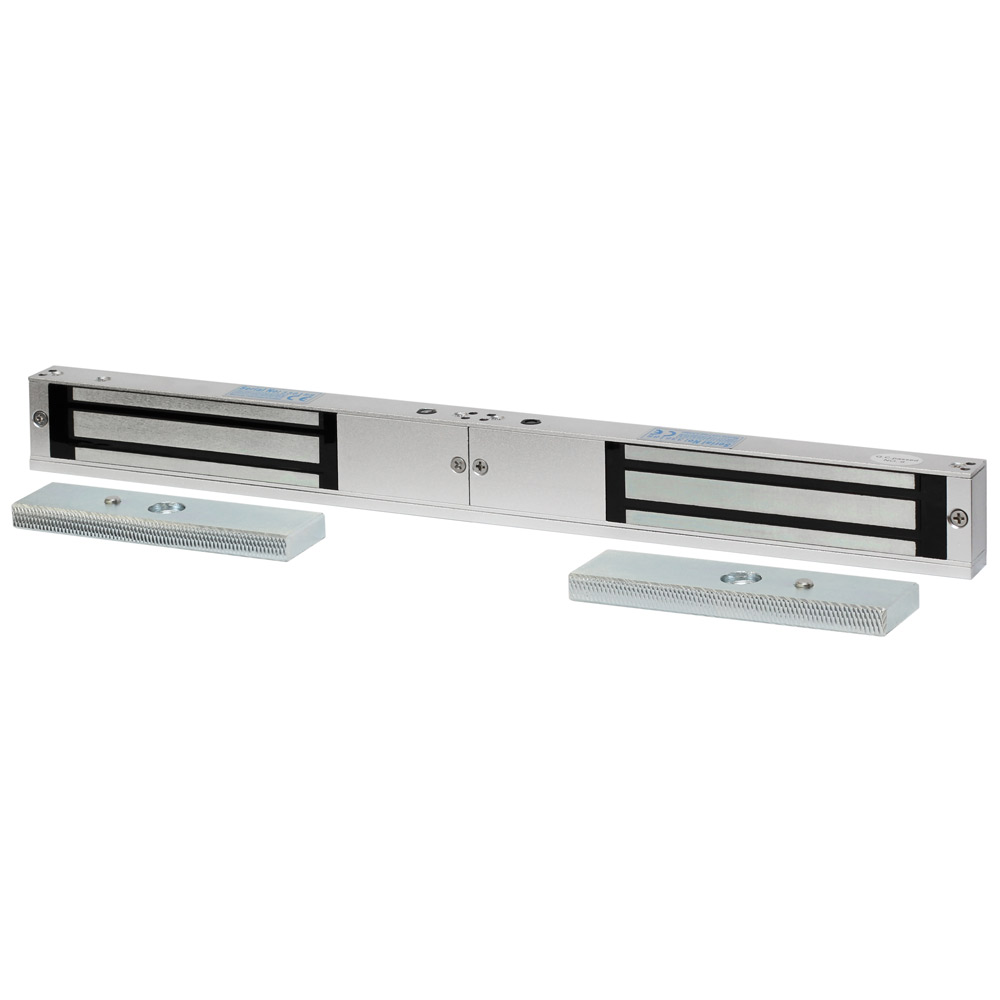

Двойной электромагнитный замок Smartec ST-EL180MLD предназначен для установки на двустворчатые двери, контролируемые СКУД, а также на двери эвакуационных выходов.
Он состоит из двух зеркально выполненных частей, каждая из которых удерживает дверную створку в закрытом состоянии при усилиях на отрыв до 180 кг.
Датчики Холла, встроенные в обе части электрозамка, позволяют выполнять мониторинг его состояния, при этом визуальный контроль осуществляется с помощью светодиодов, а специальные релейные выходы обеспечивает подачу тревоги при попытке взлома устройства.
Этот электромагнитный замок можно монтировать на двустворчатые двери, открывающиеся как внутрь, так и наружу, а при использовании специального адаптера – на стеклянные двери.
Функциональные параметры:
• Сила удержания 2x180 кг
• Универсальное питание 12 или 24 В пост. тока
• Электромагнитный замок Smartec для установки на двустворчатые двери
• Двухцветная светодиодная индикация
• Конструкция для преодоления остаточной намагниченности
• Релейный выход мониторинга прижима якоря и наличия питания
• Датчик Холла для мониторинга состояния замка
• Корпус замка из анодированного алюминия
• Адаптеры для монтажа на открывающиеся наружу или внутрь двери, а также на стеклянные двери
Универсальный электромагнитный замок Smartec ST-EL180MLD предназначен для установки на двустворчатые двери помещений с обычными требованиями к безопасности, например, в офисах, промышленных зданиях, супермаркетах и др., а также на двери эвакуационных выходов. В случае отключения питания он приводит дверь в незапертое положение, поэтому может быть использован для оснащения дверей на путях эвакуации при пожаре. По этой же причине в наиболее ответственных точках прохода рекомендуется дополнить этот электромагнитный замок механическим или электромеханическим запирающим устройством. Отметим, что благодаря отсутствию движущихся и трущихся частей, все электрозамки линейки Smartec имеют высокую надежность и длительный срок службы.
Принцип работы ST-EL180MLD
Конструктивно электромагнитный замок Smartec ST-EL180MLD состоит из двух зеркально выполненных электрозамков, состоящих из электромагнита, который крепится на дверной коробке, и металлической ответной пластины, монтируемой на дверь. В рабочем режиме на обмотку электромагнита подается постоянный ток, создающий мощное магнитное поле, которым устройство притягивает к себе металлическую пластину, установленную на створке. В случае отсутствия питающего напряжения это поле исчезает, электромагнитный замок разблокируется и створки можно свободно открыть. Для преодоления остаточной намагниченности предусмотрено специальное цинковое покрытие якоря замка совместно с пружинным механизмом.
Постоянный мониторинг состояния устройства
Для контроля своего состояния Smartec ST-EL180MLD оснащен двумя датчиками Холла – по одному на каждую створку, которые реагируют на магнитное поле, создаваемое электромагнитной катушкой замка. При этом датчики располагаются внутри устройства и невозможно визуально определить, снабжен замок таким детектором или нет. Реле, которым управляет микросхема датчика Холла, срабатывает при наличии магнитного потока, т.е. когда створка закрыта и якорь притянут к электромагниту. Данное реле может быть подключено к внешней системе сигнализации, а «снятый» с него сигнал информирует систему доступа о том, что электромагнитный замок Smartec находится не под напряжением или повреждена линия электропитания.
Кроме того, датчик Холла сигнализирует о взломе устройства при снижения силы прижима якоря к электромагниту. Такая ситуация возможна, например, если злоумышленники намеренно повредили рабочую поверхность якоря замка для облегчения несанкционированного проникновения в защищаемое помещение. Причем двухцветная светодиодная индикация, которой оснащен этот электромагнитный замок, обеспечивает визуализацию различных состояний устройства: не горит – нет питания, красный – якорь не прижат или плохой прижим, зеленый – нормальный прижим якоря.
Широкие возможности установки
При использовании ST-EL180MLD в составе СКУД этот электромагнитный замок Smartec необходимо подключить к управляющему выходу контроллера. Если планируется раздельное управление створками двустворчатой двери, то каждую часть замка нужно подключить к отдельному выходу. Как и многие другие устройства Smartec, этот замок можно установить на двери, открывающиеся как наружу, так и внутрь. В первом случае используется L-адаптер, а во втором – адаптер Z. При необходимости можно использовать адаптер U-образной формы и смонтировать электромагнитный замок на двустворчатую дверь, выполненную из стекла толщиной 8−15 мм.
Характеристики:
• Сила удержания: 2x180 кг
• Напряжение питания: 12 / 24 В (DC)
• Потребляемый ток: 0,8 / 0,4 А
• Мониторинг: Реле: ОБЩ, НР, НЗ / 3 А, 30 В (AC/DC)
• Диапазон рабочих температур: от -10 до +55 °С
• Диапазон рабочей влажности: 10%−90%
• Материал: Анодированный алюминий
• Габариты: 415 х 35(+5) х 21 мм (электромагнитный замок), 130 х 33 х 11 мм (якорь, 2 шт.)
• Вес: 2,4 кг
Опционально:
ST-BR180L – L адаптер для открывающихся наружу дверей
ST-BR180Z – Z адаптер якоря для открывающихся внутрь дверей
ST-BR180U – U адаптер якоря для стеклянных дверей 8−15 мм
Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.
Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.
При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.
Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.
Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
Бренд | Smartec |
Исполнение | Для помещений |
Тип замка | Электромагнитный замок |
Вид замка | Накладной |
Назначение замка | На любой тип дверей, Для подъездных дверей, На дверь в квартиру, Стандартные двери, Для пожарных систем |
Усилие удержания якоря, не менее | 360 кг |
Возможность открытия ключом | нет |
Встроенные датчики | Нет датчиков |
Материал корпуса | Алюминий |
Длина замка, мм | 415 |
Высота замка, мм | 35 |
Глубина замка, мм | 21 |
Клавиатура | Нет |
Напряжение питания | 12 В / 24 В |
Потребляемый ток, макс. | 0.8 А |
Вес, кг | 2.4 |
Рабочая температура | от -10°C до +55°C |
Рабочая влажность | 10% - 90% без конденсации |
Цвет | Серый |
Гарантия | 1 год |
Страна производства | Россия |
