Электромеханический замок НЗ Promix-SM308.10 (Шериф-8)

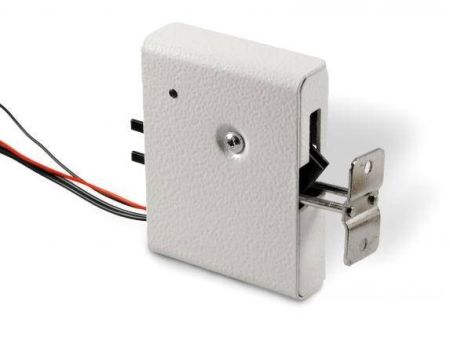

Электромеханический замок Promix-SM308.10 (Шериф-8) с толкателем и датчиком положения двери. Нормально закрытый, напряжение питания DC 12В/0,4 А (1 сек).

Замки электромеханические серии Promix-SM308 с крюкообразным механизмом запирания предназначены для ограничения доступа в ячейки камер хранения (почтаматов), ящики для хранения документации, шкафы и кабинки в раздевалках фитнес-клубов, бассейнов, школ, предприятий с возможностью их дистанционного открытия.

При подаче напряжения питания, замок разблокирует дверь и встроенным толкателем выталкивает ее. Таким образом, открытая дверь сразу видна и нет необходимости устанавливать на дверь ручку.

Замок оснащен датчиком положения двери с "сухими контактами".

Комплектация:
• Замок: 1 шт.
• Ригель: 1 шт.
• Саморез 3,5x15 (полукр.): 5 шт.
• Руководство по эксплуатации: 1 шт.

Особенности
• Плоская форма, различные цвета и малые габариты позволяют установить замок на шкаф любого дизайна;
• Отсутствует люфт закрытой двери;
• Встроенный датчик положения двери;
• Установка на металлическую и ЛДСП мебель;
• Низкое энергопотребление;
• Антикоррозионное покрытие деталей замка;
• Отсутствие профилактических работ и применения смазки за период эксплуатации.

Замок Promix-SM308 производится нормально закрытого исполнения, т.е. находится в закрытом состоянии при отсутствии напряжения питания и открывается при подаче напряжения питания.

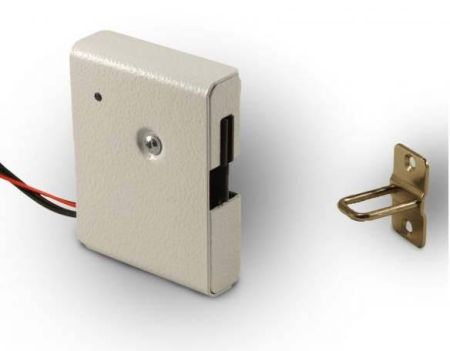

Замок устанавливается на внутренние поверхности шкафа перпендикулярно двери и может работать как в вертикальном, так и в горизонтальном положении. Ответная часть (ригель) устанавливается на дверь.
При закрытии двери ригель входит в замок и блокируется в нем.
При подаче напряжения питания, замок разблокирует ригель и встроенным толкателем выталкивает его, что позволяет не устанавливать на дверь ручку. Пружинный толкатель замка связан с датчиком положения двери

Окружающая среда при эксплуатации замков должна быть невзрывоопасная и не содержащая токопроводящую пыль и газы, вызывающие коррозию металла и разрушающие изоляцию токопроводников и электроэлементов, не содержащая токопроводящую пыль, водяные пары и исключающая попадание воды, пара, горюче - смазочных веществ. Климатические условия эксплуатации – У3.1 по ГОСТ 15150-69 с расширенным температурным диапазоном:  температура окружающего воздуха: от -30 до +50 °С;  относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;  установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.

















Характеристики:
• Модификация: Promix-SM308.10.1
• Исполнение: нормально закрытый
• Усилие удержания ригеля, кг: не менее 250
• Начальное усилие выталкивания ригеля, кг: не менее 1,2
• Напряжение питания постоянного тока, В: 10-14
• Длительность импульса напряжения питания, сек: 1-10
• Интервал между импульсами напряжения питания, сек: 15
• Потребляемый ток, А: не более 250: 0,4 (при 12В)
• Наличие встроенных датчиков: датчик положения двери
• Максимальный коммутируемый ток датчика (Постоянный ток), А: 0,2
• Максимальное коммутируемое напряжение датчика (Постоянный ток), В: 24
• Тип выходного сигнала датчиков: «сухой контакт»
• Масса замка (не более), кг: 0,27

Замок Promix-SM308 производится нормально закрытого исполнения, т.е. находится в закрытом состоянии при отсутствии напряжения питания и открывается при подаче напряжения питания.
Замок устанавливается на внутренние поверхности шкафа перпендикулярно двери и может работать как в вертикальном, так и в горизонтальном положении. Ответная часть (ригель) устанавливается на дверь.
При закрытии двери ригель входит в замок и блокируется в нем. При подаче напряжения питания, замок разблокирует ригель и встроенным толкателем выталкивает его, что позволяет не устанавливать на дверь ручку.
Пружинный толкатель замка связан с датчиком положения двери.

Окружающая среда при эксплуатации замков должна быть невзрывоопасная и не содержащая токопроводящую пыль и газы, вызывающие коррозию металла и разрушающие изоляцию токопроводников и электроэлементов, не содержащая токопроводящую пыль, водяные пары и исключающая попадание воды, пара, горюче - смазочных веществ.
Климатические условия эксплуатации – У3.1 по ГОСТ 15150-69 с расширенным температурным диапазоном:
• температура окружающего воздуха: от -30 до +50 °С;
• относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
• установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.

Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
