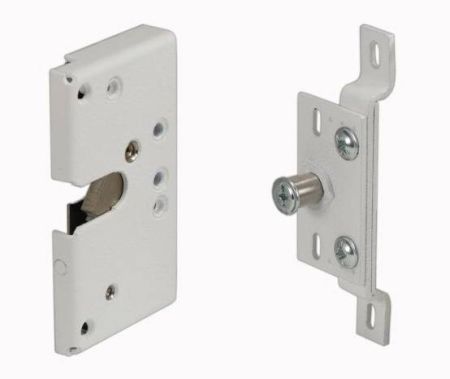

Электромеханический замок НО Promix-SM305.00 (Шериф-5)

Электромеханический замок Promix-SM305.00 (Шериф-5) предназначен для запирания распашных пластиковых дверей и окон, открывающихся как внутрь, так и наружу помещения, дистанционно с помощью контроллеров систем контроля и управления доступом, аудио- и видеодомофонов, кодовых панелей и т.п.

Promix-SM305 - новое наименование серии замков "Шериф-5".

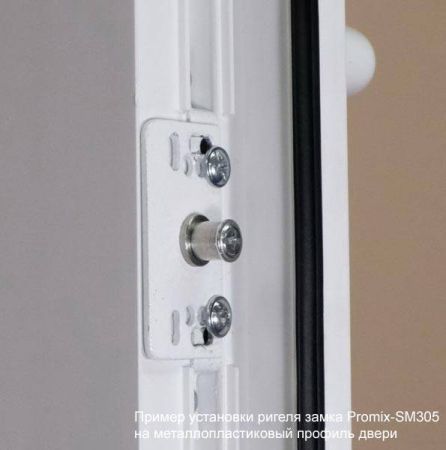

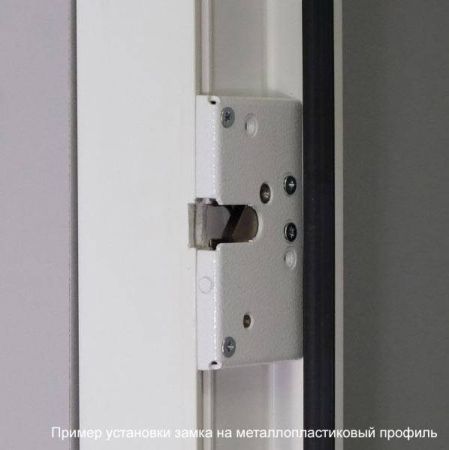

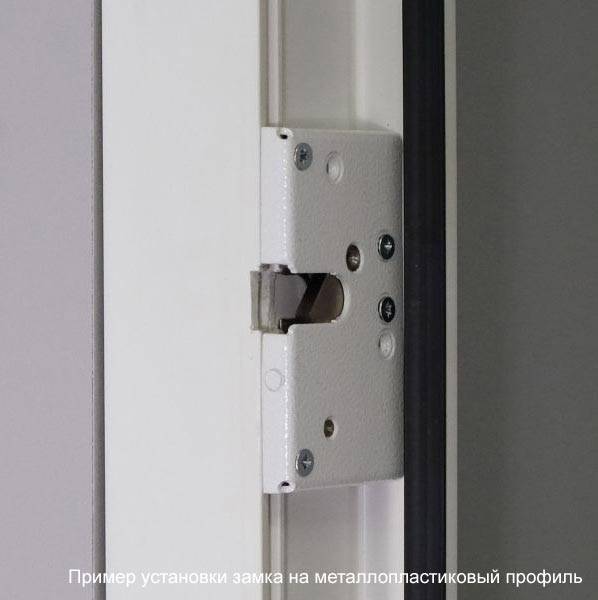

Нормальная работа замка рассчитана на зазор между коробкой и дверью в диапазоне от 10 до 15 мм. Внешний корпус замка и ответная планка ригеля выполнены специальной стандартной формы и подходят для большинства производимых в России пластиковых профилей. Это позволяет свести к минимуму столярные работы. Конструкцией предусмотрены регулировки положения ригеля в горизонтальной и вертикальной плоскостях. Для коррекции положения ригеля в зависимости от зазора между дверной коробкой и дверью используются регулировочные прокладки. Замок может устанавливаться на наружных дверях при условии, что в зимнее время года большую часть времени на замок подано напряжение питания. При закрытии двери ригель входит внутрь замка и запирается крюком-захватом. Предусмотрена возможность аварийного открытия замка.
Важно! При изготовлении двери или окна возможно не соблюдение требований компаний-производителей пластикового профиля и фурнитуры по зазорам!
Перед установкой замка следует убедиться, что зазор между дверной коробкой и дверью составляет 10-15 мм.

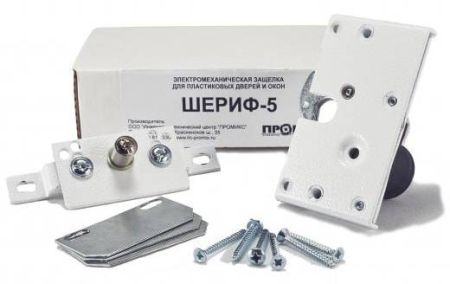

Комплектация:
• Замок: 1 шт.

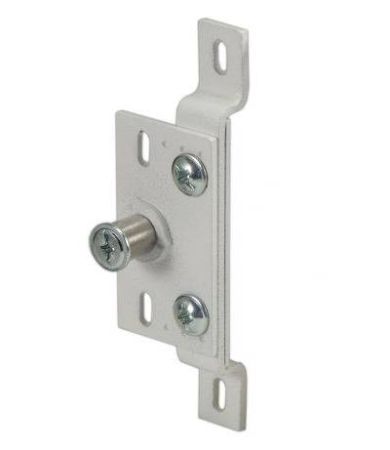

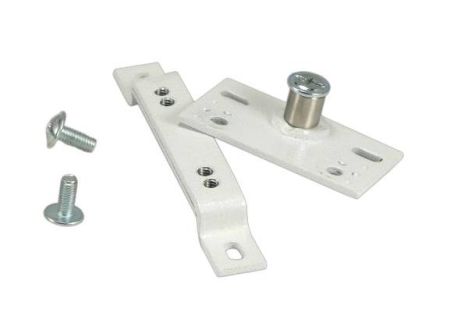

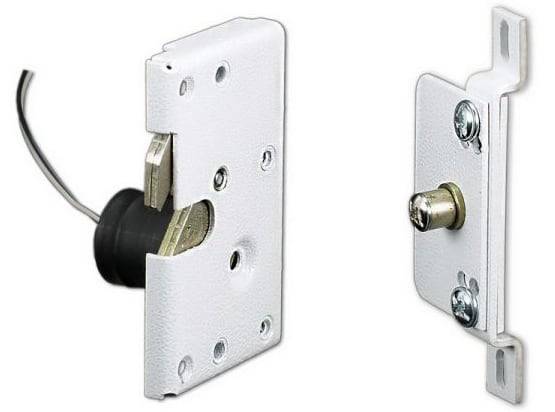

• Ригель в сборе с пластиной: 1 шт.

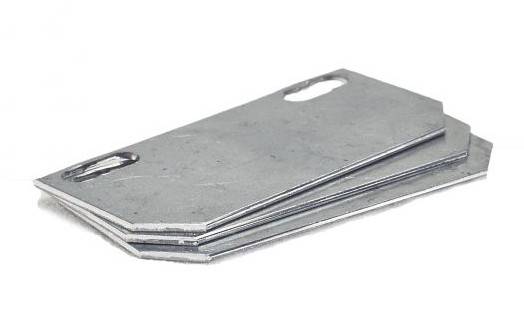

• Прокладка регулировочная: 3 шт.
• Саморез 3х30 (потай.): 4 шт.
• Саморез 3,5х25 (полукр.): 2 шт.
• Руководство по эксплуатации: 1 шт.

Доступные для заказа модификации замков:
• Promix-SM305.00 - Нормально открытый (открывается снятием напряжения), напряжение питания 12 В
• Promix-SM305.10 - Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В

Замки выпускаются в двух исполнениях по принципу действия: нормально открытые (далее - НО) и нормально закрытые (далее - НЗ). НО замок находится в открытом состоянии при отсутствии напряжения питания и в закрытом при поданном напряжении питания. НЗ замок находится в закрытом состоянии при отсутствии напряжения питания и в открытом при поданном напряжении питания. Для открытия замка необходимо снять напряжение питания с нормально открытого замка, либо подать напряжение питания на нормально закрытый замок.
Внешний корпус замка и ответная планка ригеля выполнены специальной стандартной формы и подходят для большинства производимых в России пластиковых профилей.

При закрытии двери ригель входит в паз замка и, преодолев усилие крюка-захвата, фиксируется, переводя крюк-захват из положения "открыто" в положение "закрыто". При подаче напряжения питания (в нормально закрытом исполнении - при снятии напряжения питания) крюк-захват в положении "закрыто" блокируется и запирает ригель.

Окружающая среда при эксплуатации замков должна быть невзрывоопасная и не содержащая токопроводящую пыль и газы, вызывающие коррозию металла и разрушающие изоляцию токопроводников и электроэлементов, не содержащая токопроводящую пыль, водяные пары и исключающая попадание воды, пара, горюче - смазочных веществ. Климатические условия эксплуатации – У3.1 по ГОСТ 15150-69 с расширенным температурным диапазоном:
• температура окружающего воздуха: от -30 до +50 °С;
• относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
• установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.

НЗ замок для установки снаружи помещения не предназначен. НО замок может быть установлен снаружи помещения, при условии, что большую часть времени на него подано напряжение.

Характеристики:
• Тип замка: Электромеханический, НО
• Сила удержания, кг: 300
• Напряжение питания: DC 11-14 В
• Потребляемый ток, А: 0.1
• Тип установки: Накладной
• Допустимый зазор между дверной коробкой и дверью: 10÷15 мм
• Материал корпуса: окрашенная полиэфирной порошковой эмалью сталь, либо нержавейка без окраски
• Рабочая температура: -40°С ~ +30°С

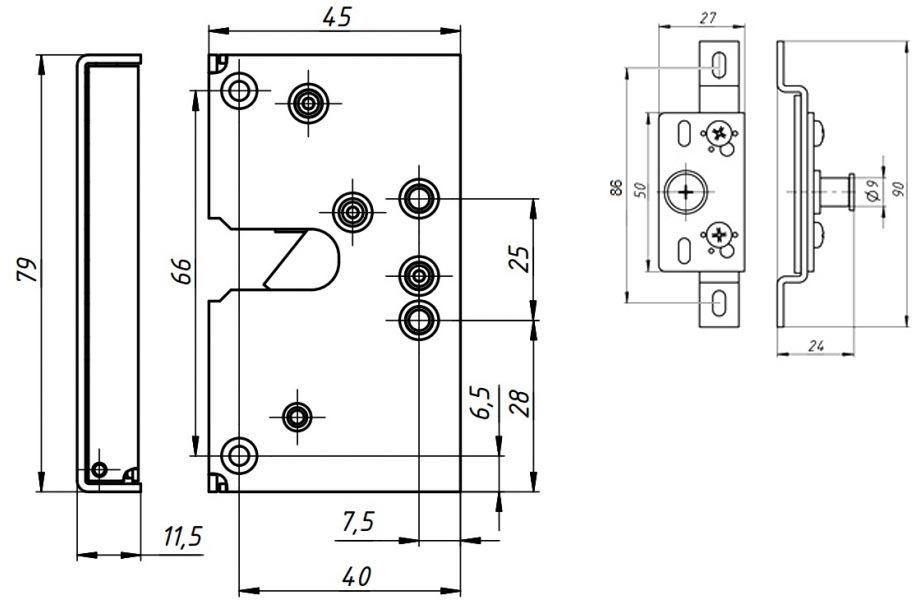

• Габаритные размеры, мм: 45.5 × 34 × 80

Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
