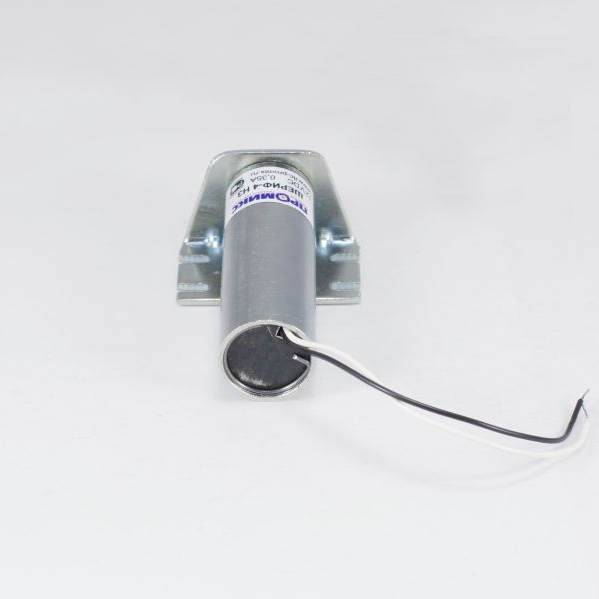

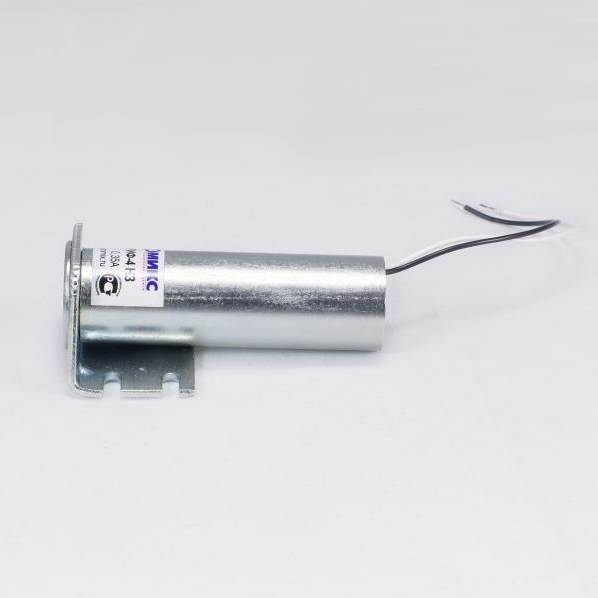

Электромеханический замок НЗ Promix-SM104.10 (Шериф-4)

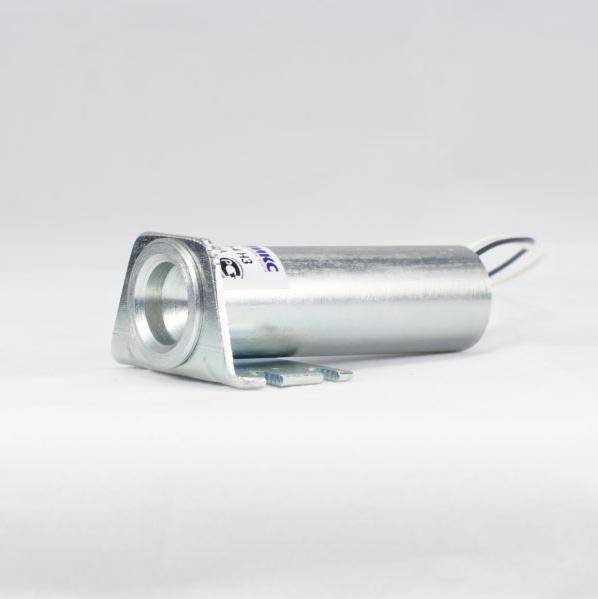

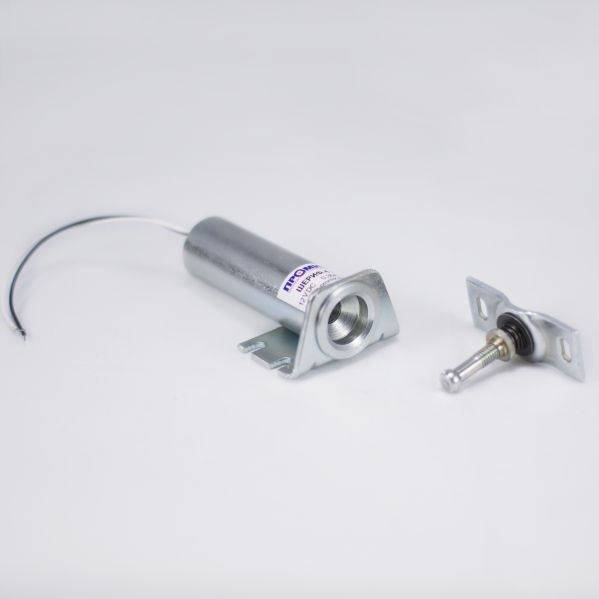

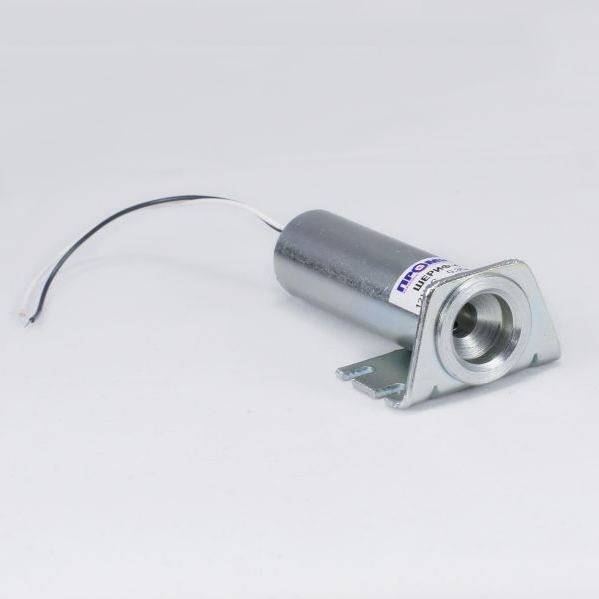

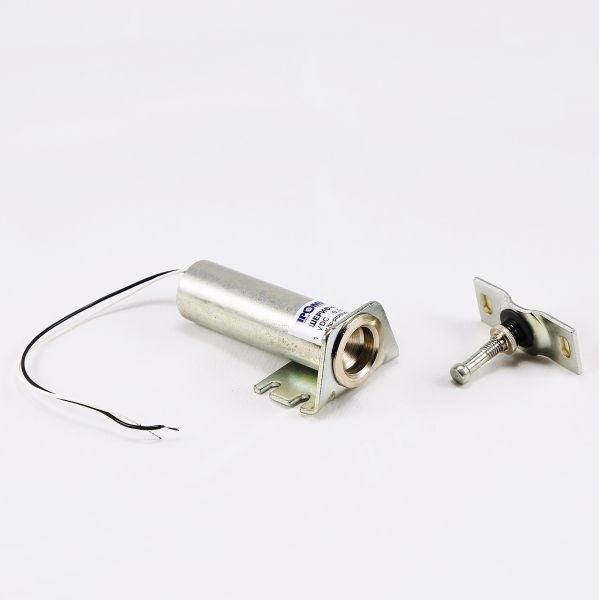

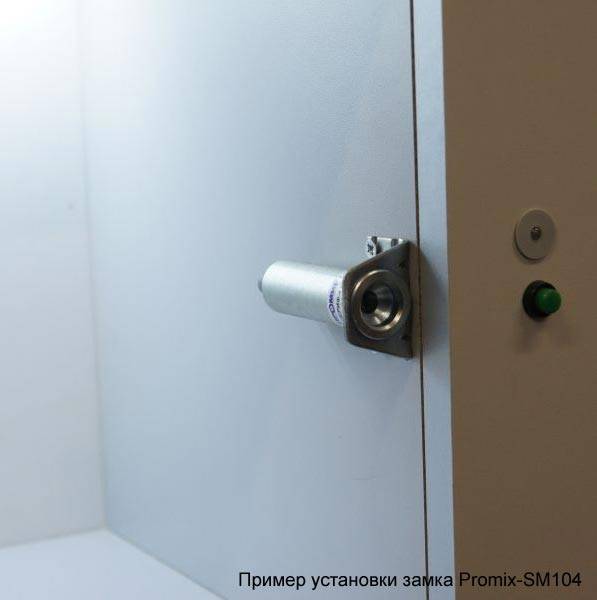

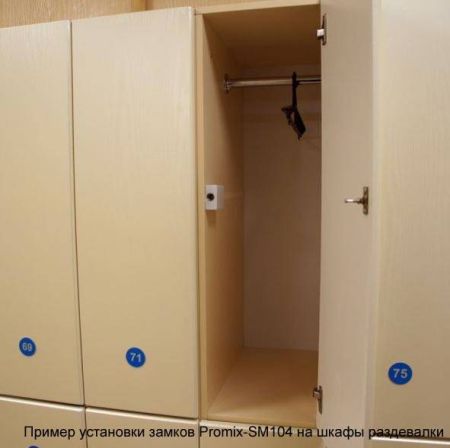

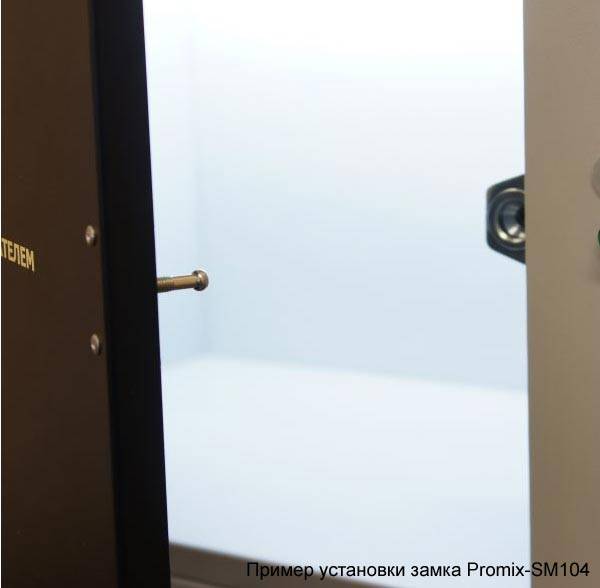

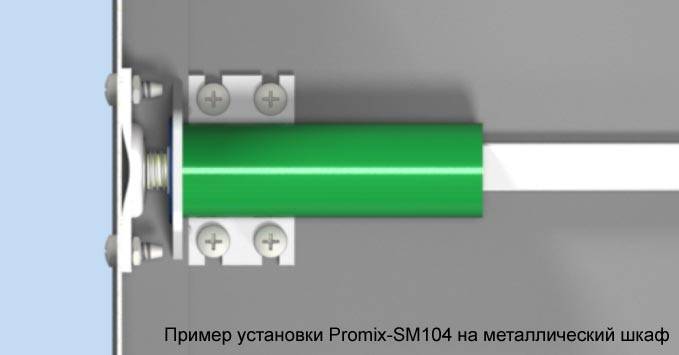

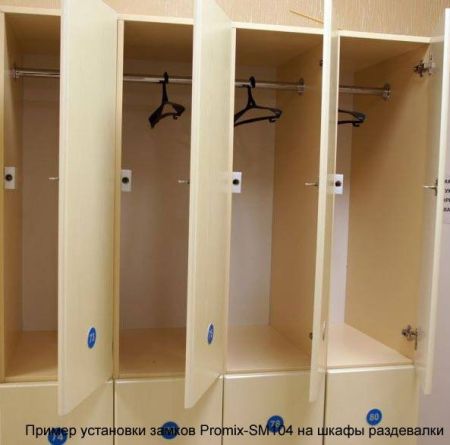

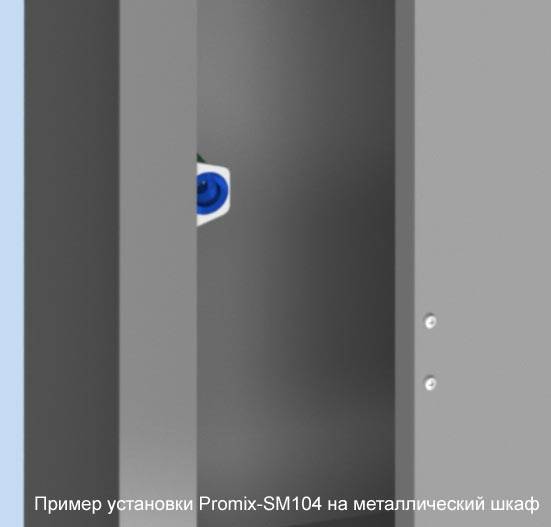

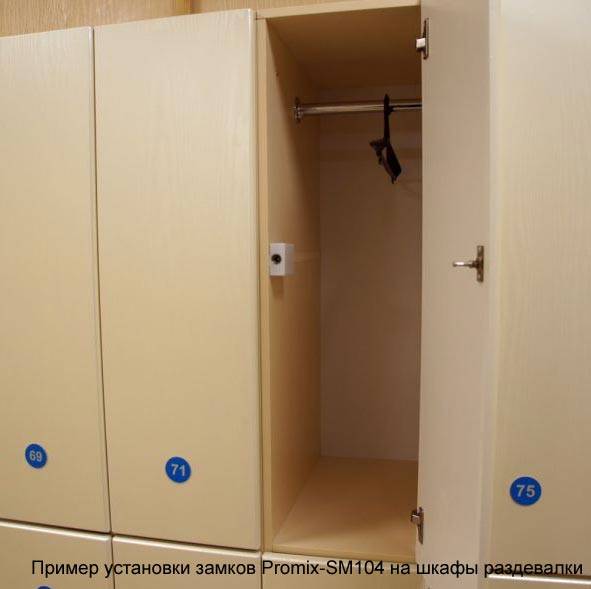

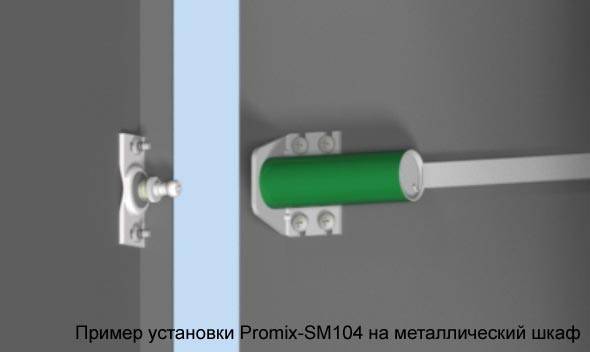

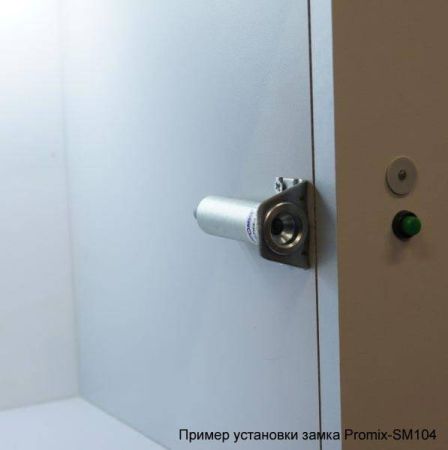

Электромеханический замок НЗ Promix-SM104.10 (Шериф-4) - предназначен для установки на ячейки камер хранения, встроенные шкафы, шкафы в раздевалках, ящики для хранения документации, пожарные шкафы и т.д.
Promix-SM104 - новое наименование серии замков "Шериф-4".

Замки электромеханические серии Promix-SM104 с шариковым механизмом запирания и встроенным толкателем (в дальнейшем - замки) предназначены для ограничения доступа в торговую и офисную мебель, ячейки камер хранения, шкафы, лари, различного рода ящики и иное оборудование, с возможностью их дистанционного открывания подачей или снятием (зависит от исполнения) напряжения питания постоянного тока с помощью выключателей (кнопок) или контроллеров систем контроля и управления доступом, аудио- и видеодомофонов, кодовых панелей и других устройств. Замок позволяет не устанавливать на дверь ручку, т.к. при открытии замка дверь «приоткрывается» сама.

Комплектация:

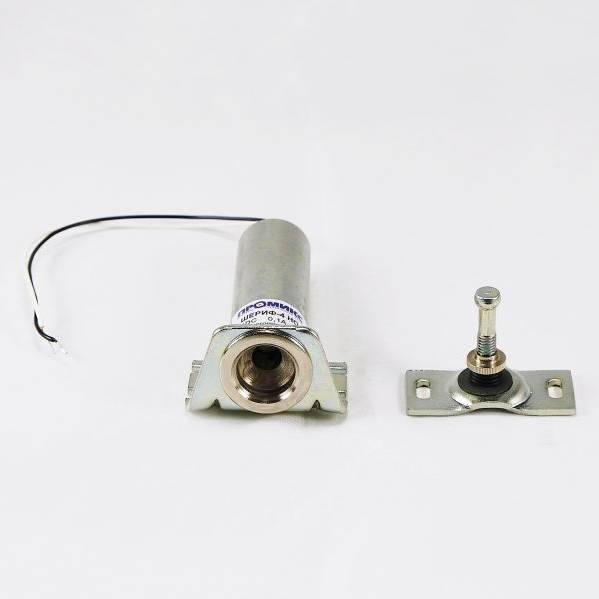

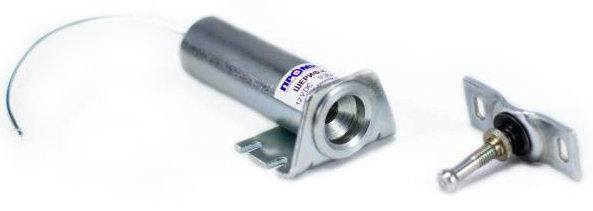

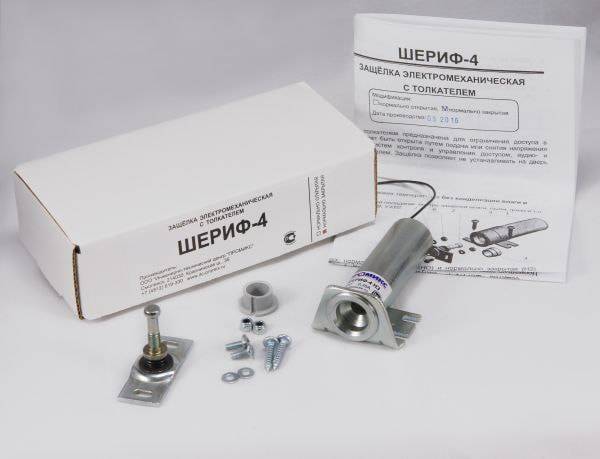

• Замок: 1 шт.
• Ригель с пластиной регулировочной: 1 шт.
• Центровка: 1 шт.
• Саморез: 3,5х15 (полукр.) 6 шт.
• Руководство по эксплуатации: 1 шт.

Возможно использование замка для удержания дверей в открытом/закрытом состоянии. Уникальное соотношение габаритных размеров, усилия удержания и потребляемого тока. Автоподстройка ригеля при неточном монтаже или провисании двери.

Единственный на рынке электромеханический замок, который:
• выталкивает («отстреливает») ригель при открытии, что приводит к «приоткрыванию» двери;
• работает даже, когда к нему приложено внешнее открывающее усилие (например, тянут за ручку двери)

Доступные для заказа модификации замков:
• Promix-SM104.10 - Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В
• Promix-SM104.11 - Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В
• Promix-SM104.10.1 - Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик положения двери


















Замки выпускаются в одном исполнении по принципу действия: нормально закрытые (далее - НЗ). НЗ замок находится в закрытом состоянии со вставленным ригелем при отсутствии напряжения питания и в открытом при поданном напряжении питания. Для открытия двери необходимо подать напряжение питания на замок. При открытии замок выталкивает («отстреливает») ригель, что приводит к «приоткрыванию» двери. Замок срабатывает и тогда, когда дверь находится в состоянии «натяг», т.е. к ней приложено некоторое внешнее усилие (см. п.5.2) на открывание (например, тянут за ручку двери).

Замок может оснащаться датчиком положения двери. Встроенный датчик положения двери состоит из магнитоуправляемого датчика (геркона), расположенного на корпусе замка, и магнита, который находится на подвижной втулке замка и перемещается ригелем. Контакты геркона размыкаются, когда дверь открыта (ригель извлечен из замка), и замыкаются, когда дверь закрыта (ригель вставлен в замок до упора). Датчик находится на тыльной стороне замка.

Окружающая среда при эксплуатации замков должна быть невзрывоопасная и не содержащая токопроводящую пыль и газы, вызывающие коррозию металла и разрушающие изоляцию токопроводников и электроэлементов, не содержащая токопроводящую пыль, водяные пары и исключающая попадание воды, пара, горюче - смазочных веществ.

Климатические условия эксплуатации – У3.1 по ГОСТ 15150-69 с расширенным температурным диапазоном:
• температура окружающего воздуха: от -30 до +50 °С;
• относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
• установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.

Характеристики:
• Тип замка: Электромеханический, Нормально закрытый
• Особенности: выталкивает («отстреливает») ригель
• Сила удержания, кг: 300
• Напряжение, В: 12.0
• Потребляемый ток, А: 0.35
• Длительность импульса для открытия замка, сек: 0,5-3 (не нормируется)
• Интервал между импульсами напряжения питания, сек не менее: 15 (не нормируется)
• Начальное статическое усилие открывания двери, кг: 0,7
• Материал корпуса: сталь с гальваническим защитным покрытием
• Покрытие замка и ригеля: Х9, Ц6Хр
• Рабочая температура: -40°С ~ +30°С

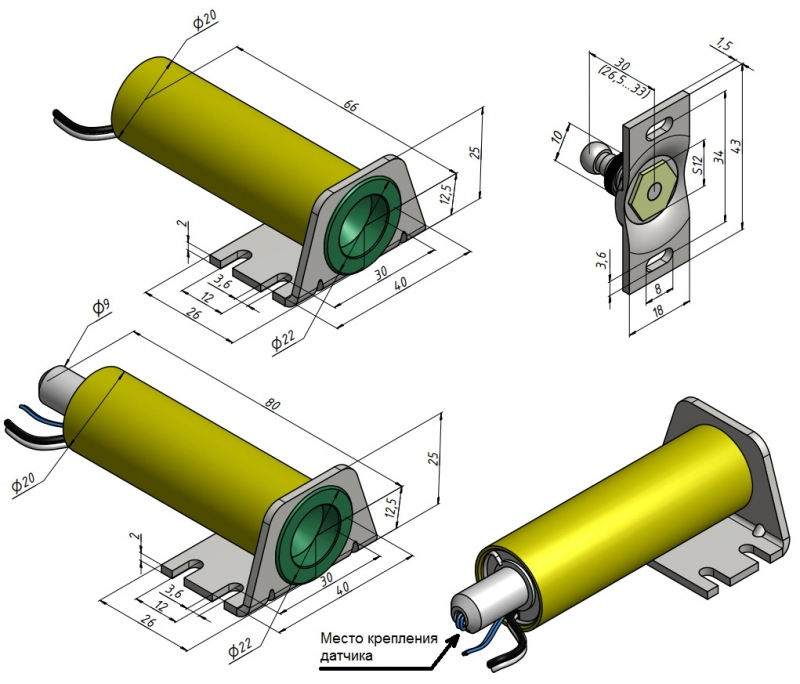

• Габаритные размеры, мм: Ø20 × 67
• Масса, г: 115

Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
