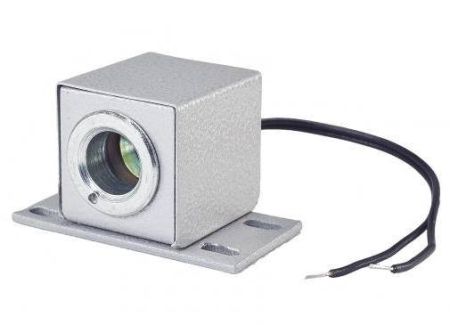

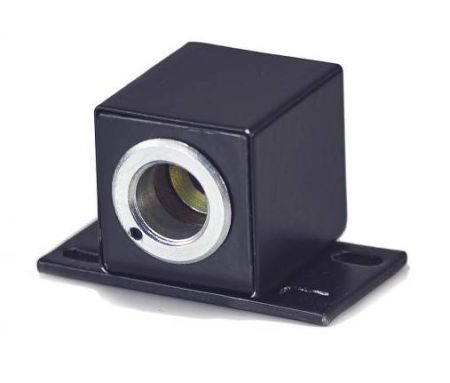

Электромеханический замок НЗ Promix-SM102.10 (Шериф-2 лайт) - нормально открытый, напряжение питания 12В/0,1А.
Promix-SM102 - новое наименование серии замков "Шериф- 2 лайт".
Замки электромеханические серии Promix-SM102 с шариковым механизмом запирания (в дальнейшем - замки) предназначены для ограничения доступа в торговую и офисную мебель, холодильные шкафы, лари, различного рода ящики и иное оборудование, с возможностью их дистанционного открывания подачей или снятием (зависит от исполнения) напряжения питания постоянного тока с помощью выключателей (кнопок) или контроллеров систем контроля и управления доступом, аудио- и видеодомофонов, кодовых панелей и других устройств.

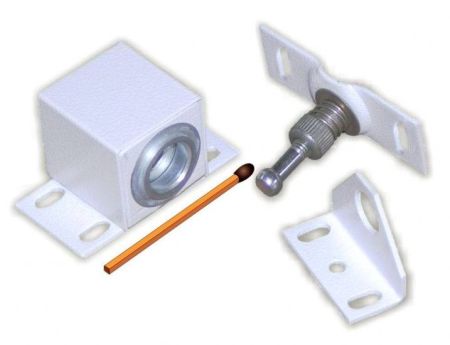

• Единственный на рынке миниатюрный электромеханический замок
• Уникальное соотношение габаритных размеров, усилия удержания и потребляемого тока
• Варианты исполнения замка: нормально закрытый (закрыт без напряжения), нормально открытый (открыт без напряжения)
• Автоподстройка ригеля при неточном монтаже или провисании двери

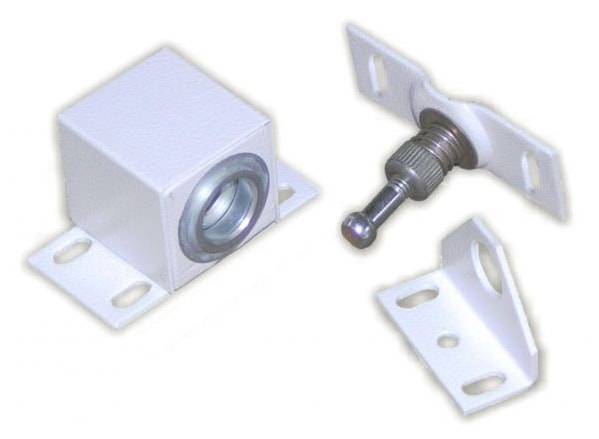

Комплектация:
• Замок: 1 шт.
• Пластина крепления замка: 1 шт.

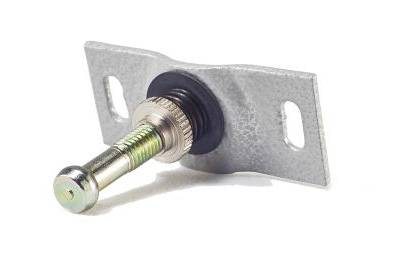

• Ригель в сборе на пластине регулировочной: 1 шт.

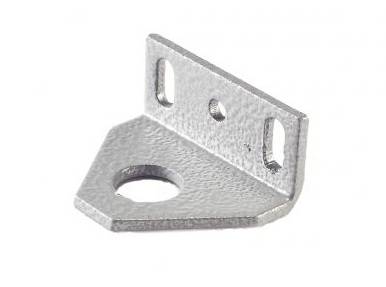

• Кронштейн угловой крепления ригеля: 1 шт.
• Саморез 3,5х15 (полукр.): 6 шт.
• Винт 3х4 (потай.): 2 шт.
• Маркер разметочный: 1 шт.
• Руководство по эксплуатации: 1 шт.

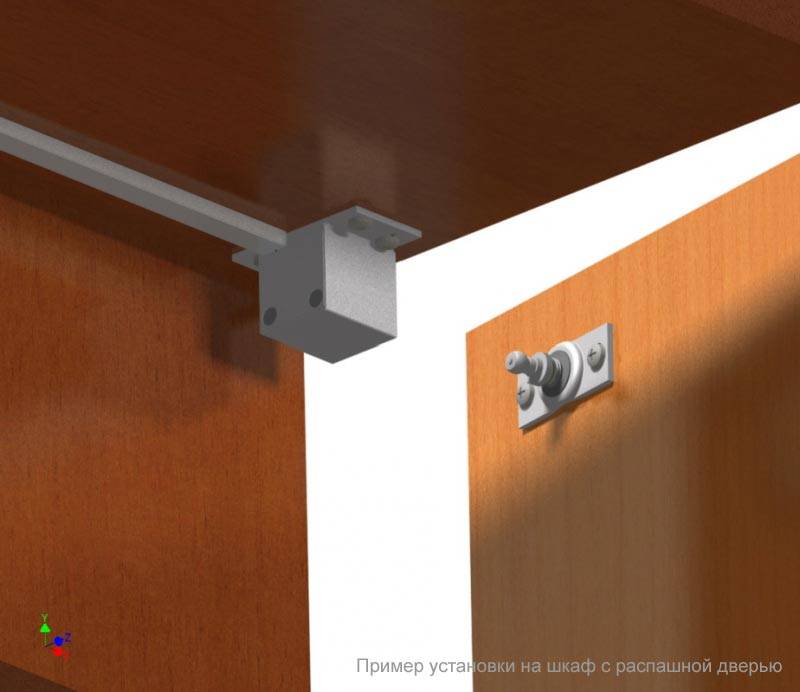

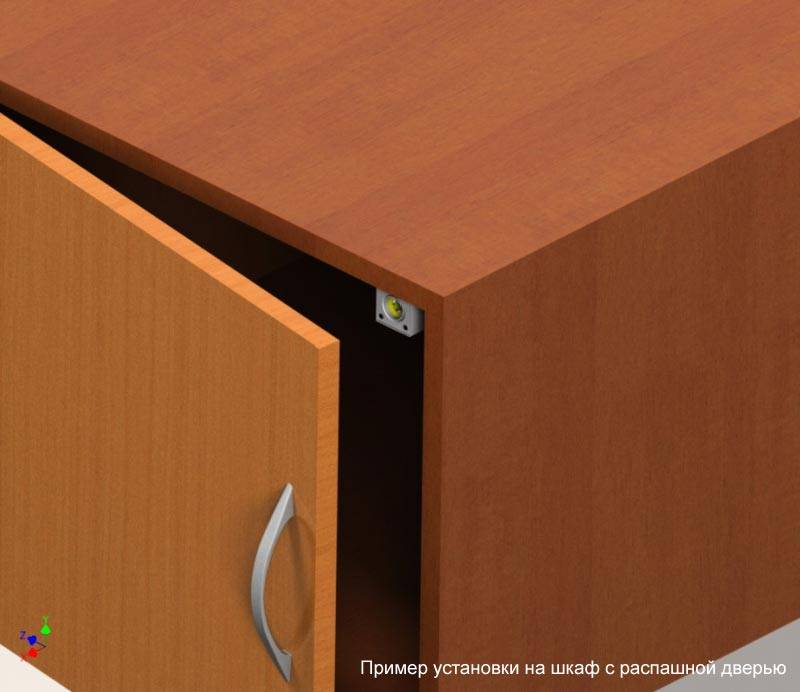

Благодаря своим миниатюрным размерам и универсальному креплению замок может использоваться во многих областях:

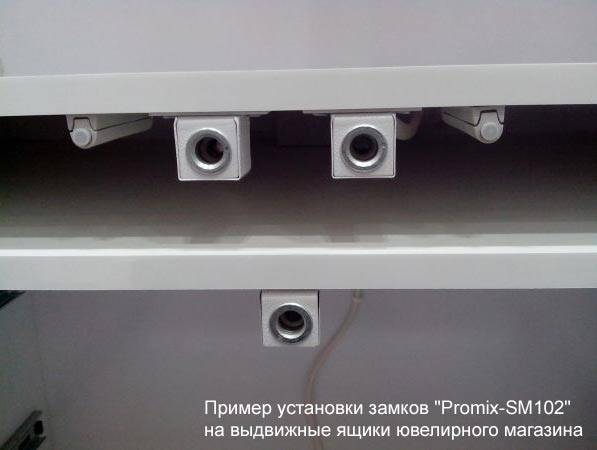

• Ячейки камер хранения, встроенные шкафы, шкафы в раздевалках, ящики для хранения документации и т.д.
• Холодильное и торговое оборудование (шкафы, лари, витрины), в том числе с раздвижными дверьми
• Шкафы для хранения лекарств и химических веществ
• Банкоматы, электронные терминалы, торговые автоматы, технологическое оборудование
• Шкафы для РЭА, электрические и распределительные щиты
• Лифты, шлюзы

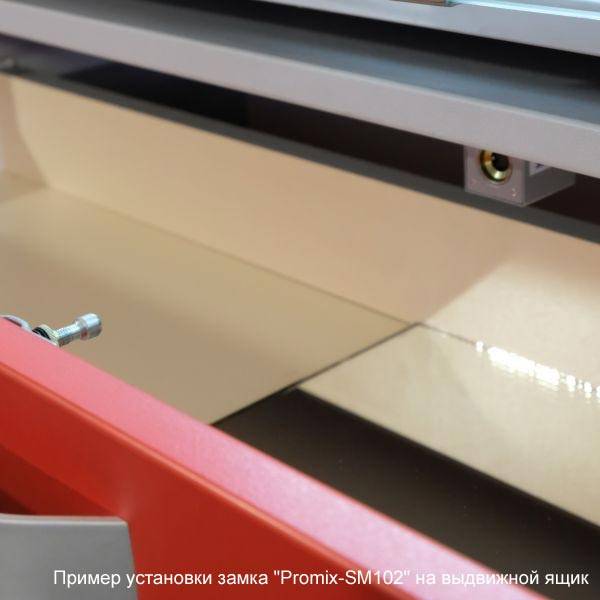

• Дверцы и выдвижные ящики столов и многое другое.

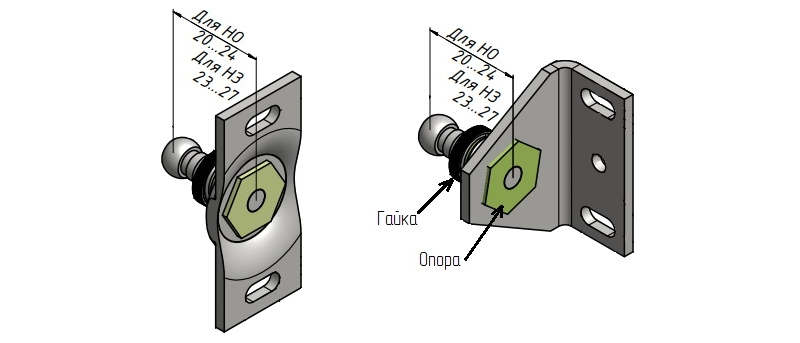

Четыре варианта сборки замка и два ригеля позволяют без проблем установить его в необходимом месте.

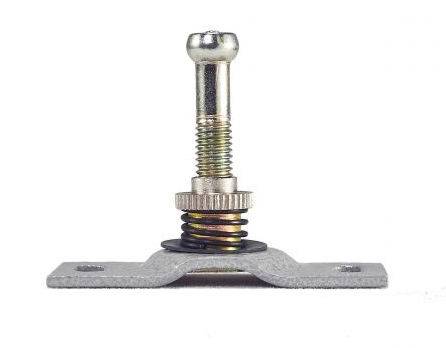

Для обеспечения нормальной работы замка при несоосном расположении ригеля и замка (например, при неточном монтаже либо провисании двери в процессе эксплуатации) ригель выполнен подвижным самоустанавливающимся.
Доступные для заказа модификации замков:
• Promix-SM102.00 - Нормально открытый (открывается снятием напряжения), напряжение питания 12 В
• Promix-SM102.10 - Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В
• Promix-SM102.00.1 - Нормально открытый (открывается снятием напряжения), напряжение питания 12 В, встроенный датчик положения двери
• Promix-SM102.01 - Нормально открытый (открывается снятием напряжения), напряжение питания 24 В
• Promix-SM102.11 - Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В
• Promix-SM102.01.1 - Нормально открытый (открывается снятием напряжения), напряжение питания 24 В, встроенный датчик положения двери
Замки выпускаются в двух исполнениях по принципу действия: нормально открытые (НО) и нормально закрытые (НЗ). НО замок находится в открытом состоянии при отсутствии напряжения питания и в закрытом со вставленным ригелем при поданном напряжении питания. НЗ замок находится в закрытом состоянии со вставленным ригелем при отсутствии напряжения питания и в открытом при поданном напряжении питания. Для открытия двери необходимо сначала снять напряжение питания с нормально открытого замка, либо подать напряжение питания на нормально закрытый замок, и только после этого открыть дверь.
В зависимости от модификации НО замок может оснащаться датчиком положения двери. Встроенный датчик положения двери состоит из магнитоуправляемого датчика (геркона), расположенного на корпусе замка, и магнита, который находится на подвижной втулке замка и перемещается ригелем. Контакты геркона размыкаются, когда дверь открыта (ригель извлечен из замка), и замыкаются, когда дверь закрыта (ригель вставлен в замок до упора). Датчик находится на тыльной стороне замка и крепится с помощью пластины.
Характеристики:
• Тип замка: Электромеханический, нормально закрытый (НЗ)
• Сила удержания ригеля (без деформации корпуса): 150 кг
• Сила удержания ригеля запорным механизмом: 300 кг
• Потребляемый ток (при 12В/24В): 0,1 А
• Напряжение питания: DC 12±2 В
• Максимальный коммутируемый датчиком ток (пост.ток): 0,5 А
• Максимальное коммутируемое датчиком напряжение (пост.ток): 36 В
• Выходной сигнал датчиков: "сухой контакт"
• Материал корпуса и кронштейнов: сталь, окрашенная полиэфирной порошковой эмалью
• Высокая надежность: <400 000 циклов срабатывания
• Диапазон рабочих температур, °С: -30...+50

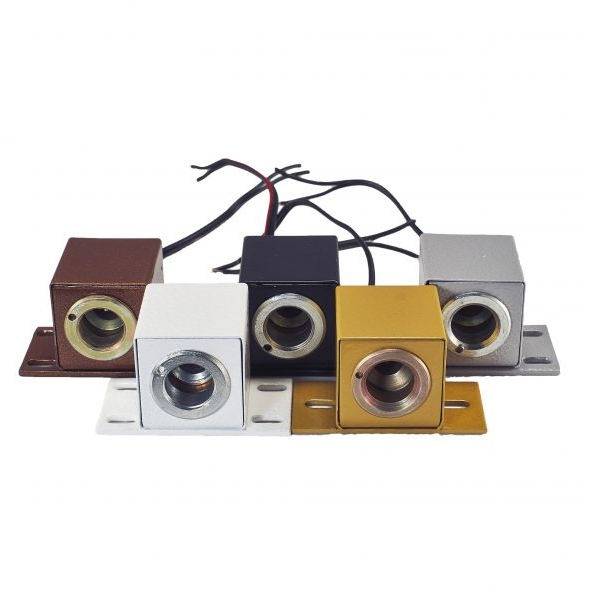

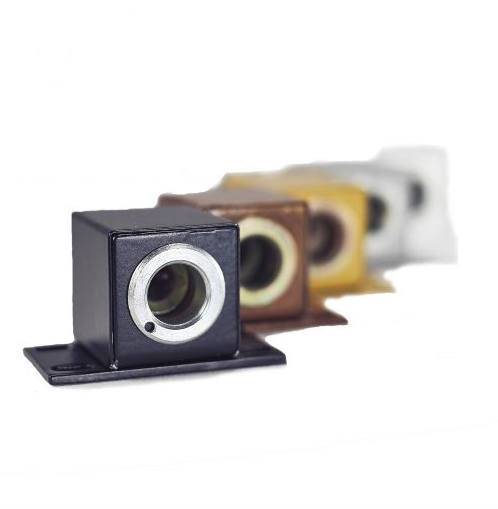

• Цвет корпуса: белый, серебро, коричневый
• Масса замка (не более), кг: 0,17
Окружающая среда при эксплуатации замков должна быть невзрывоопасная и не содержащая токопроводящую пыль и газы, вызывающие коррозию металла и разрушающие изоляцию токопроводников и электроэлементов, не содержащая токопроводящую пыль, водяные пары и исключающая попадание воды, пара, горюче - смазочных веществ. Климатические условия эксплуатации – У3.1 по ГОСТ 15150-69 с расширенным температурным диапазоном:
• температура окружающего воздуха: от -30 до +50 °С;
• относительная влажность воздуха не более 98% при 25°С и более низких температурах без конденсации влаги и образования инея;
• установка внутри или снаружи помещения при обеспечении невозможности попадания внутрь замка влаги, пыли, грязи и т.п.
Все детали замка сделаны из высококачественной стали с защитным гальваническим покрытием или окрашены порошковой эмалью. Гарантия на замок составляет 18 месяцев! Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.
Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.
При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.
Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.
Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД. -

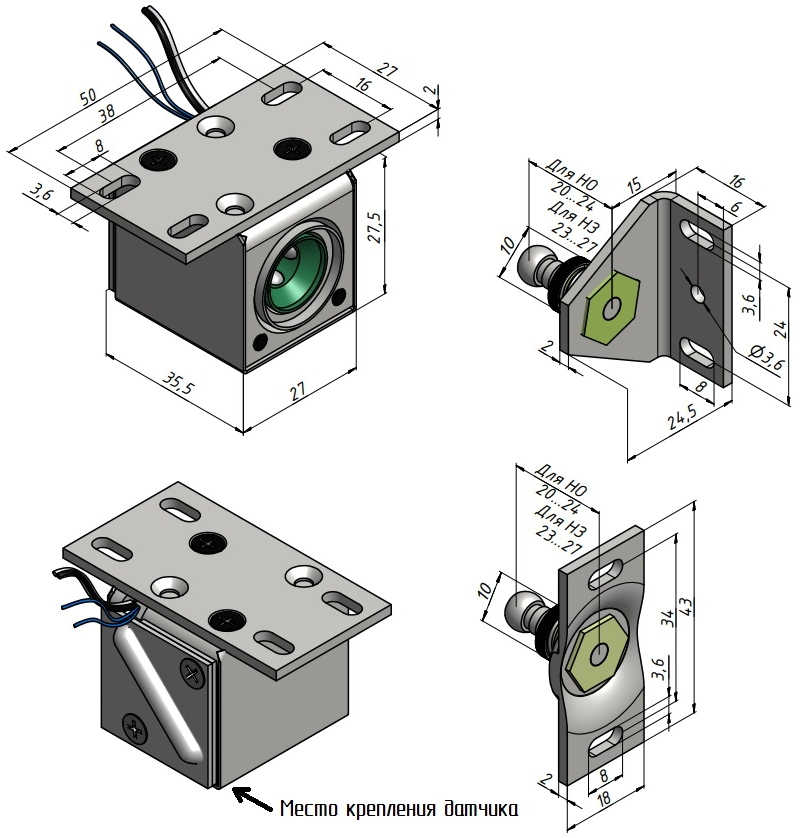

Бренд Promix Артикул 741167 Исполнение Уличное Тип замка Электромеханический замок Вид замка Накладной Назначение замка Мебельные дверцы Усилие удержания якоря (не менее) 300 кг Напряжение питания 12 В Потребляемый ток, макс. 0.1 А Встроенные датчики Нет датчиков Габариты 27х26.5х31.5 мм Вес 0.17 кг Рабочая температура от -40°C до +50°C Цвет Белый, серебро, золото, коричневый, черный Страна производства Россия
