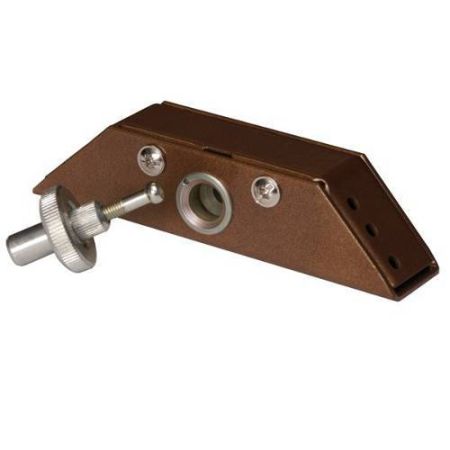

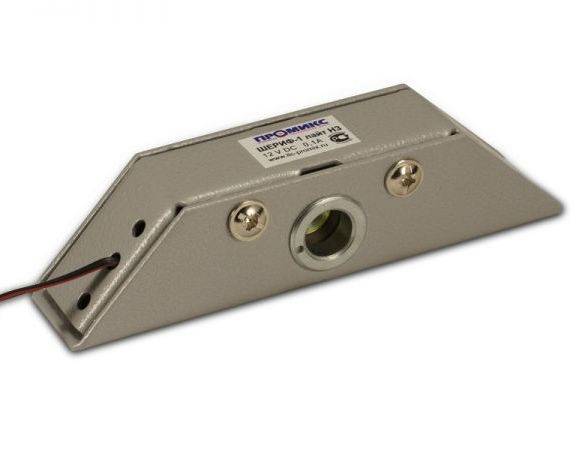

Электромеханический угловой замок НО Promix-SM101.00.3 (Шериф-1) - нормально открытый, напряжение питания 12В/0,1А, датчики положения двери и состояния замка
Электромеханический угловой замок Promix-SM101 (Шериф-1 лайт/премиум) предназначен для запирания распашных дверей, открывающихся как внутрь, так и наружу помещения, с возможностью их дистанционного открывания с помощью контроллеров систем контроля и управления доступом, аудио- и видеодомофонов, кодовых панелей.

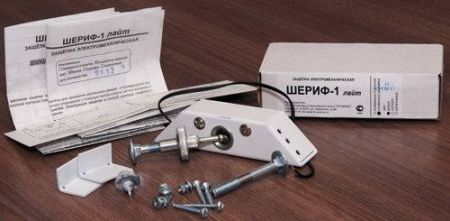

Promix-SM101 - новое наименование серии замков, объединяющей электромеханические замки "Шериф-1 лайт" и "Шериф-1 премиум".

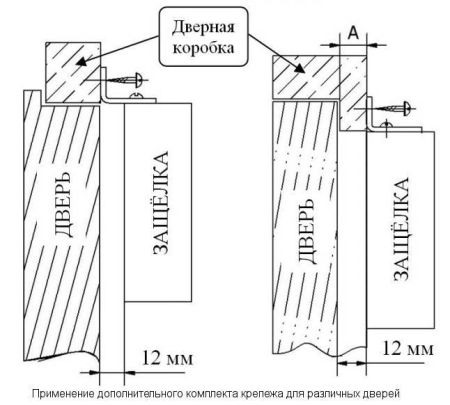

• Конструкция защёлки и способ монтажа позволяют устанавливать её как внутри, так и снаружи защищаемого помещения.
• Отлично подходит для установки практически на любые деревянные, металлические и пластиковые двери.

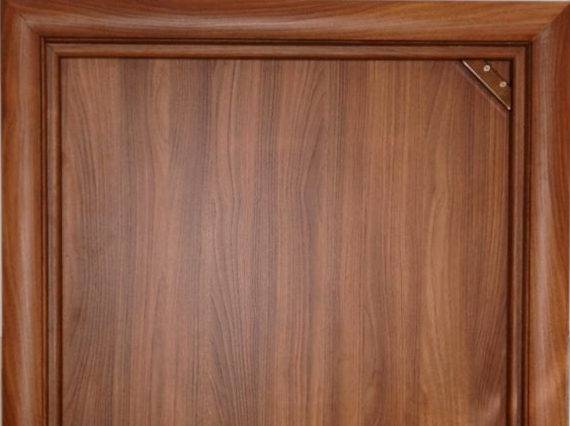

• Не портит вид двери, так как монтируется в угол дверной коробки. За счет этого видимые элементы регулировки и крепления отсутствуют (при ширине притвора коробки больше 25 мм).

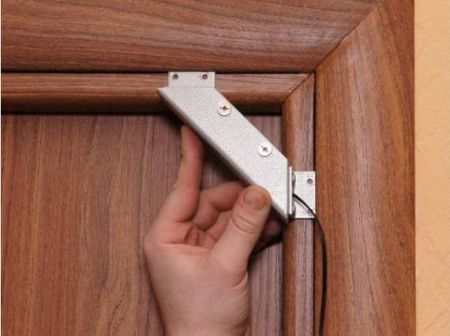

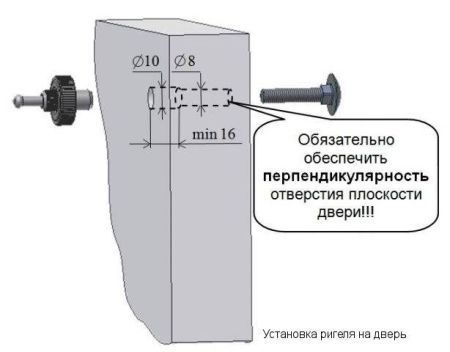

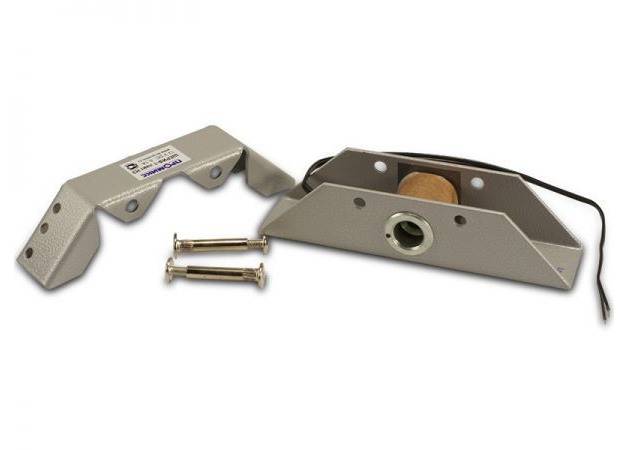

• Не сложная установка — замок быстро и точно монтируется в угол дверной коробки по прилагаемому шаблону, ригель монтируется на дверь.
Крепление замка в угол дверной коробки обеспечивает его надежную и стабильную работу, а также дополнительно укрепляет коробку.
Положение ригеля в случае неточного монтажа или провисания двери в ходе эксплуатации корректируется автоматически.

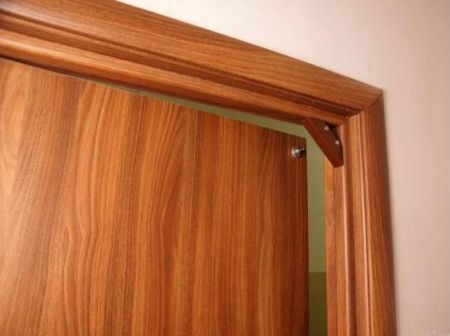

Электромеханический замок Promix-SM101 является накладным, блокирует угол двери и монтируется в верхний край дверной коробки. По типу и месту установки он служит аналогом электромагнитного замка.
Замок производится двух исполнений: нормально открытый и нормально закрытый. Нормально открытый замок фиксирует ригель при подаче напряжения питания, а при снятии — отпускает.

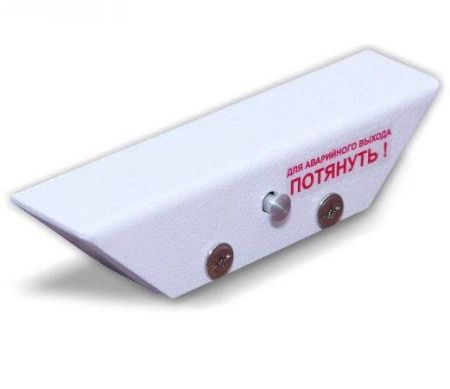

Нормально закрытый замок фиксирует ригель при снятом напряжении питания, а при подаче - отпускает. В нормально закрытом исполнении в состав замка дополнительно входит "шток аварийного выхода". Для открытия замка необходимо за него потянуть.
Производятся нормально открытые модификации замка, в которых дополнительно установлены два датчика: положения двери и состояния замка.
• Встроенный датчик положения двери состоит из геркона, расположенного на корпусе замка, и магнита, который находится на подвижной втулке внутри замка и перемещается ригелем. Контакты геркона размыкаются, когда дверь открыта (ригель извлечен из замка), и замыкаются, когда дверь закрыта (ригель вставлен в замок до упора).
• Встроенный датчик состояния замка состоит из геркона, закрепленного к электромагнитной катушке замка. Контакты геркона размыкаются, когда замок обесточен, и замыкаются, когда по катушке течёт ток.
Таким образом, если включить оба датчика в цепь последовательно, то цепь будет замкнута только когда ригель вставлен в замок (дверь закрыта) и замок потребляет ток (находится в закрытом состоянии).
Доступные для заказа модификации замков:
• Promix-SM101.00 - Нормально открытый, напряжение питания 12В/0,1А, цвета: белый, коричневый, серебро
• Promix-SM101.10 - Нормально закрытый, напряжение питания 12В/0,1А, цвета: белый, коричневый, серебро
• Promix-SM101.01 - Нормально открытый, напряжение питания 24В/0,05А, цвета: белый, коричневый, серебро
• Promix-SM101.11 - Нормально закрытый, напряжение питания 24В/0,05А, цвета: белый, коричневый, серебро
• Promix-SM101.00.3 - Нормально открытый, напряжение питания 12В/0,1А, датчики положения двери и состояния замка, цвета: белый, коричневый, серебро
• Promix-SM101.01.3 - Нормально открытый, напряжение питания 24В/0,05А, датчики положения двери и состояния замка, цвета: белый, коричневый, серебро
Характеристики:
• Тип замка: Электромеханический, нормально открытый (НО)
• Тип установки: Накладной
• Сила удержания, кг: 400
• Напряжение, В: 12.0
• Потребляемый ток: 0.1A
• Максимальный коммутируемый датчиками ток (пост.ток): 0,5 А
• Максимальное коммутируемое датчиками напряжение (пост.ток): 36 В
• Выходной сигнал датчиков: "сухой контакт"
• Высокая надежность: не менее 400 000 циклов срабатывания
• Материал корпуса: сталь, окрашенная полиэфирной порошковой эмалью
• Рабочая температура: -30°С ~ +50°С
• Габаритные размеры, мм: 34 × 30 × 130
• Масса замка: не более 0,3 кг

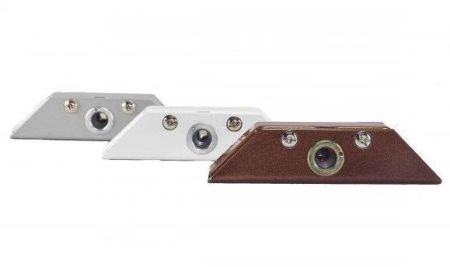

• Цветовые решения: белый, серебро, коричневый
Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.
Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.
При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.
Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.
Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД. -
Бренд Promix Артикул 615417 Исполнение Уличное Тип замка Электромеханический замок Вид замка Накладной Назначение замка На любой тип дверей Напряжение питания 12 В Потребляемый ток, макс. 0.1 А Встроенные датчики Нет датчиков Габариты 31х30х130 мм Вес 0.3 кг Рабочая температура от -40°C до +50°C Цвет Белый, серый, коричневый
