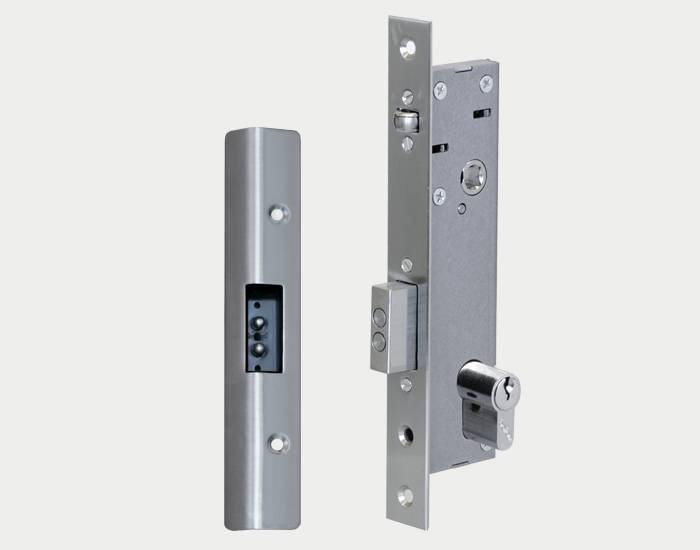

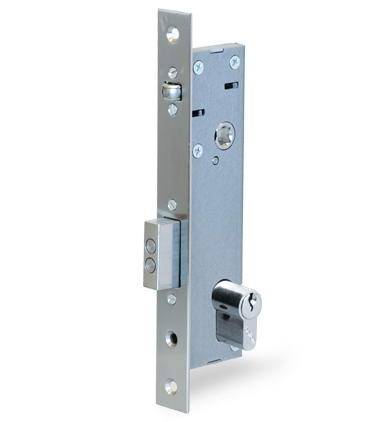

Электромеханический замок PERCo LBP85.1, нормально закрытый

Замок врезной электромеханический PERCo-LBP85.1 для дверей из алюминиевого профиля нормально закрытый предназначен для использования в качестве исполнительного устройства в составе систем контроля и управления доступом для запирания легких и средних дверей внутренних помещений, изготовленных из алюминиевого профиля.

Стандартный комплект поставки:
• Замок: 1 шт.
• Паспорт и руководство по эксплуатации: 1 шт.
• Шаблоны для установки замка и запорной планки, к-т: 1 шт.

Запорная планка приобретается отдельно:
Тип запорной планки PERCo-BP1 или PERCo-BP2 выбирается покупателем при заказе замка.
В комплекте:
 • Планка запорная с контактной группой: 1 шт.
• Монтажный комплект для установки замка и запорной планки, к-т: 1 шт.

Не входят в стандартный комплект поставки и приобретаются отдельно:
• механизм секретности с комплектом ключей
• ручки
• декоративные накладки
• элементы крепления
• магнитный датчик двери (геркон)
• кабели управления и датчика двери

Конструкция замка позволяет использовать стандартные штифтовые цилиндровые механизмы секретности европейского стандарта EuroDIN (V DIN 18254). Например, производства фирм: ISEO (типы 8809, 8209, 8259), Wilco Supply (серия D, типы 254 – 274 – 294, 453, 454, 554) или отечественных производите- лей (типы МЦ-1 или МЦ-21 R).
Внимание! Для нормально закрытых замков в целях обеспечения безопасности в нештатных ситуациях производитель рекомендует использовать механизм секретности с ручкой-барашком с одной стороны (для выхода из помещения).

Особенности замка:
• замок предназначен для установки в двери, изготовленные из алюминиевого профиля;
• замок имеет уникальную конструкцию, позволяющую подводить кабель управления замком через запорную планку в коробке двери, а не через дверное полотно, что значительно упрощает монтаж;
• при подключении к замковым контроллерам PERCo-CT/L04, PERCo-CL05.1 или PERCo-CL201.1 поддерживается возможность работы замка без использования датчика двери (геркона), в его роли выступает контактная группа замка;
• замок предназначен для работы со стандартными штифтовыми цилиндровыми механизмами секретности;
• замок может устанавливаться как на правые, так и на левые двери;
• замок запирается автоматически при закрытии двери;
• замок отпирается при помощи ключа или по команде контроллера СКУД;
• при отсутствии напряжения питания замок отпирается только ключом;
• лицевая планка замка, запорная планка, а также засов замка изготовлены из нержавеющей стали; детали и корпус замка имеют антикоррозионное покрытие; • конструкция замка устойчива к самопроизвольному отпиранию (например, в случае удара);
• конструкция замка не требует проведения потребителем профилактических работ и смазки в течение всего периода эксплуатации; • замок имеет низкое энергопотребление (не более 2 Вт).


Изделие по устойчивости к воздействию климатических факторов соответствует условиям УХЛ 4.1 по ГОСТ 15150-69 (для эксплуатации в нерегулярно отапливаемых помещениях и помещениях с искусственно регулируемыми климатическими условиями).
Эксплуатация изделия допускается при температуре окружающего воздуха от +1°С до +40°С и относительной влажности воздуха до 75% при +15°С.

Компания PERCo выпускает два модельных ряда электронных замков: серии LB и серии LC. Замки серии LB предназначены для установки на стандартные и профильные двери, замки серии LC устанавливаются только на стандартные двери. Для узких профильных металлических дверей разработаны специальные модели замков LBP.

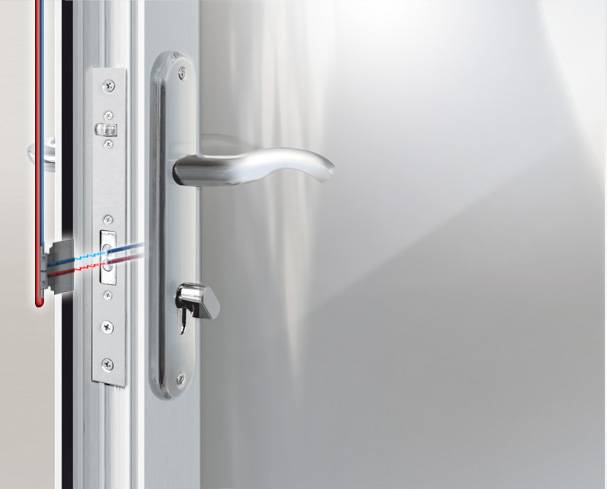

Серия LB – уникальная разработка компании PERCo, не имеющая аналогов на рынке. В электромеханическом замке серии LB напряжение подается через контакты в засове замка. Кабели питания и управления замком подводятся через запорную планку в коробке двери, а не через все дверное полотно, что значительно упрощает его установку и обеспечивает эстетичный внешний вид дверей.

При монтаже замков серии LC кабель управления замком подводится стандартно – по полотну двери. Замки серии LC имеют 2 режима работы – дневной ( с небольшим вылетом засова) и ночной (с увеличенным вылетом засова).

Замки сери LB представлены 4-мя моделями, замки серии LC – 3-мя моделями, отличающимися способом управления (нормально открытые\нормально закрытые) и межцентровым расстоянием.



Технические характеристики:
• Технические характеристики замка отвечают требованиям ГОСТ 538-2001 и ГОСТ 5089-2011.
• Напряжение управляющего сигнала, В: 11 - 13
• Ток рабочий, А: 0,08 - 0,12
• Потребляемая мощность, Вт: не более 2
• Тип (отказобезопасность): нормально закрытый
• Вылет засова замка, мм: не менее 14
• Расстояние от центра ручки до центра механизма секретности, мм: 85
• Бэксет (дорнмасс), мм: 30
• Размер квадратного отверстия под стержень ручки, мм: 8

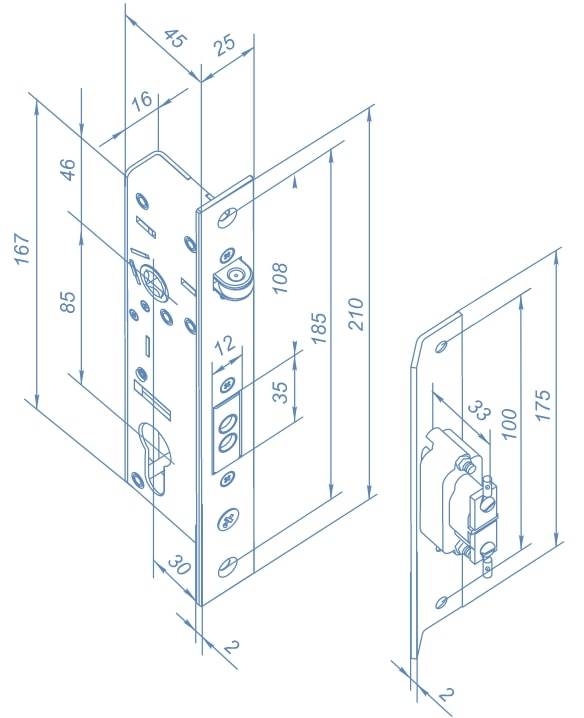

• Габаритные размеры замка, мм: 46×25×210
• Масса замка, кг: не более 0,5
• Тип механизма секретности: цилиндровый
• Устойчивость к НСД: нормальная по ГОСТ Р 51241-2008
• Класс по прочности и стойкости к вскрытию: І по ГОСТ 5089-2011
• Требования безопасности: ГОСТ Р МЭК 335-1-94
• Класс защиты от поражения э/током: III по ГОСТ Р МЭК 335-1-94
• Средняя наработка на отказ, срабатываний: не менее 200 000
• Средний срок службы, лет: не менее 8

Конструкция замка позволяет использовать стандартные штифтовые цилиндро- вые механизмы секретности европейского стандарта EuroDIN (V DIN 18254). Например, производства фирм: ISEO (типы 8809, 8209, 8259), Wilco Supply (серия D, типы 254 – 274 – 294, 453, 454, 554) или отечественных производите- лей (типы МЦ-1 или МЦ-21 R).

Внимание! Для нормально закрытых замков в целях обеспечения безопасности в нештатных ситуациях производитель рекомендует использовать механизм секретности с ручкой-барашком с одной стороны (для выхода из помещения).

Порядок монтажа
Монтаж замка должен производиться только квалифицированными специалистами, ознакомленными с настоящим руководством.
Внимание! Для установки замка и запорной планки используйте соответствую- щие шаблоны из комплекта поставки. При разделке отверстий и установочного паза необходимо обеспечить точность, указанную на шаблонах. При этом зазор между лицевой планкой замка и запор- ной планкой должен составлять 3±1,5 мм

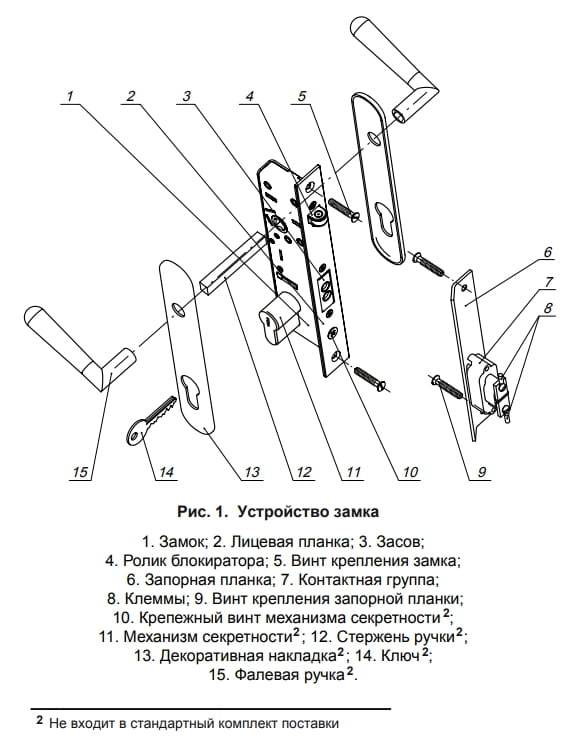

При монтаже замка придерживайтесь следующей последовательности действий:
1. Распакуйте замок и контактную группу в сборе, проверьте комплект поставки.
2. При помощи заклепочника установите резьбовые заклепки в заранее подготовленные отверстия в профиле дверного полотна.
3. Для замка с запорной планкой PERCo-BP1. Установите замок (1) в заранее подготовленный паз в профиле дверного полотна и закрепите его двумя винтами M4х16 (5) из комплекта поставки.
4. Для замка с запорной планкой PERCo-BP2. Установите замок (1) в заранее подготовленный паз в профиле дверного полотна. Подложите под точки крепления замка стойки из комплекта поставки, после чего закрепите замок винтами M4х16 (5).
Примечание: Если стойки из комплекта поставки не подходят для используемого типа алюминиевого профиля, то самостоятельно подберите стойки с необходимой высотой.

5. Установите механизм секретности (11) и зафиксируйте его винтом (10) через отверстие в лицевой планке замка (длина винта 35 - 45 мм).
6. Установите декоративные накладки (13) и ручки (15) в соответствии с рекомендациями изготовителя. После установки ручки должны легко поворачиваться.
7. Подведите кабель управления от контроллера СКУД к месту установки запорной планки с контактной группой в профиле дверной коробки. Используйте тип кабеля №1. Способ прокладки кабеля определяется установщиком замка по месту.
8. Соедините кабель управления с клеммами (8), установленными на контактной группе. Для этого обожмите концы кабеля в зажимы клемм.
Внимание! При использовании замка в качестве исполнительного устройства в составе СКУД рекомендуется для защиты устройства, подающего управляющие сигналы, установить на клеммы контактной группы замка двунаправленный супрессор BZW06-15B или P6KE16CA или стабистор иной марки с аналогичными характеристиками
9. Установите запорную планку с контактной группой в паз дверной коробки. Зазор между запорной планкой и лицевой планкой замка при закрытой двери должен составлять 2 – 4 мм. При этом паз запорной планки должен быть расположен строго симметрично относительно поперечного сечения засова замка.

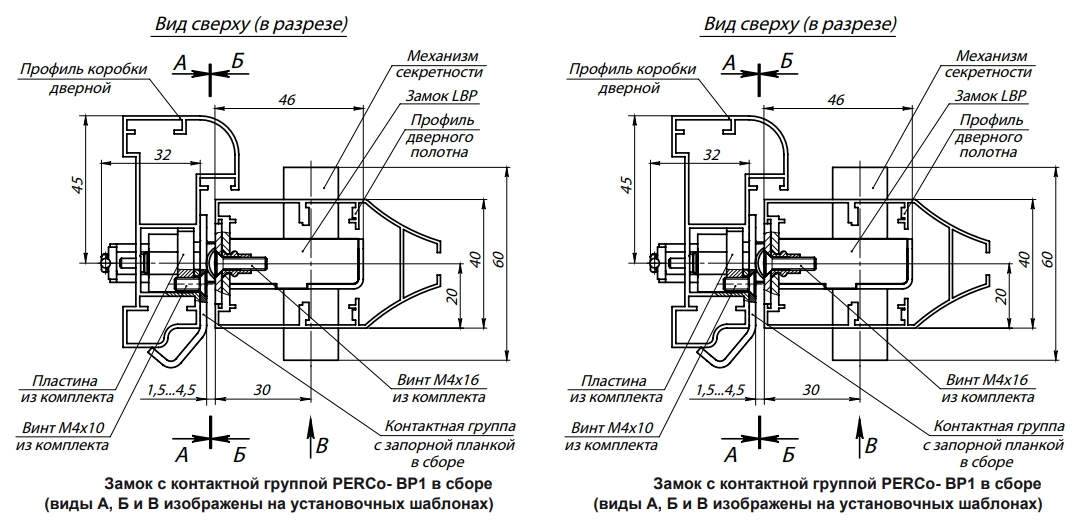

• Для запорной планки PERCo-BP1. В профиль дверной коробки установите две пластины из комплекта поставки и зафиксируйте их винтами M4х10. Установите запорную планку (6) в сборе с контактной группой (7) в заранее подготовленный паз в профиле дверной коробки. Закрепите запорную планку двумя винтами M4х10 (9) из комплекта поставки.
• Для запорной планки PERCo-BP2. Установите запорную планку (6) в сборе с контактной группой (7) в заранее подготовленный паз в профиле дверной коробки. Подложите под точки крепления запорной планки стойки из комплекта, после чего закрепите ее на профиле дверной коробки двумя винтами M4х25 (9).
Примечание:
Если стойки из комплекта поставки не подходят для используемого типа алюминиевого профиля, то самостоятельно подберите стойки с необходимой высотой.
10. При необходимости произведите установку датчика двери (геркона). Используйте тип кабеля №2. Датчик должен быть установ- лен таким образом, чтобы замыкание контакта происходило при закрытой двери.
11. Подключите контактную группу замка и датчик двери (геркон) к контроллеру СКУД.
12. Проверьте работу замка:
• При открытой двери утопите ролик блокиратора (4) в корпус замка. Из корпуса выдвинется засов (3). Произойдет запирание замка.
• Для проверки механического отпирания замка вставьте ключ (14) в механизм секретности и поверните его до упора в сторону засова. Засов вернется в исходное положение внутри корпуса замка.
• Закройте дверь, замок автоматически заблокирует ее, не позволяя открыть нажатием на фалевую ручку. Подайте напряжение +12 В на замок. Откройте дверь, нажав на фалевую ручку, при этом засов вернется в исходное положение внутри корпуса замка, а ролик блоки- ратора выдвинется наружу.
• Повторите проверку несколько раз. При необходимости демонтаж замка производите в обратной последо- вательности.

Эксплуатация
Запрещается!
• Эксплуатировать замок при напряжении источника питания, не соответствующем указанному в его технических характеристиках.
• Эксплуатировать замок в условиях, не соответствующих требованиям условий эксплуатации.
• Эксплуатировать замок в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.

Замок является нормально закрытым устройством, то есть в нормаль- ном состоянии (при отсутствии напряжения) при закрытой двери замок заперт.
При открытии двери из корпуса замка автоматически выдвигается ролик блокиратора. При закрытии двери ролик блокиратора утапливается в корпус замка, и автоматически выдвигается засов. Происходит запирание двери. При запертом замке блокируется возможность поворота фалевой ручки.
Отпирание замка производится одним из следующих способов:
• поворотом ключа в механизме секретности. Ключ необходимо повернуть до упора и удерживать в таком положении до момента открытия двери;
• подачей напряжения +12В на клеммы контактной группы замка до момента открытия двери (потенциальный режим работы контроллера СКУД).

После отпирания замка открытие двери осуществляется поворотом ручки (примерно на 20º). При повороте ручки засов задвигается внутрь корпуса и появляется возможность открыть дверь. Отслеживание открытия двери осуществляется по состоянию датчика двери (геркона) или по состоянию контактной группы замка (разрыву цепи замка).

Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
