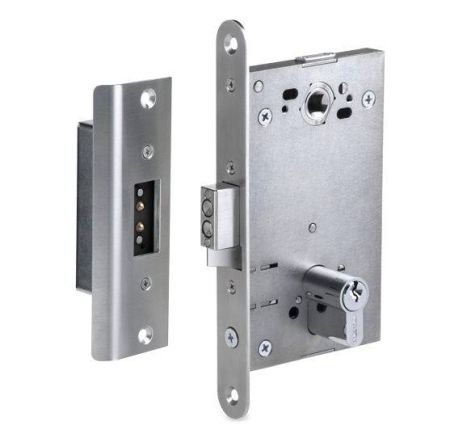

Врезной электромеханический замок PERCo LB85.4 с контактным устройством, нормально открытый

Врезной электромеханический замок с контактным устройством PERCo-LB85.4, нормально открытый, предназначен для работы в системах контроля доступа и используется для запирания легких и средних дверей толщиной от 38 мм до 50 мм. Межцентровое расстояние 85 мм.

Нормально открытые замки при пропадании питания переходят в открытое состояние, поэтому они применяются там, где важна быстрая эвакуация людей – для пожарных выходов, выходов на лестницу, в лифтовые, коридоры, в детских, учебных и медицинских учреждениях. Целесообразно применение нормально открытых замков также для дверей офисных помещений, в которых вход и выход осуществляется по карте, а для дублирующего открывания используется ключ. В случае пожара, когда линии связи и электрика выходят из строя, замок сам перейдет в открытое состояние, для беспрепятственного выхода ключ не нужен.

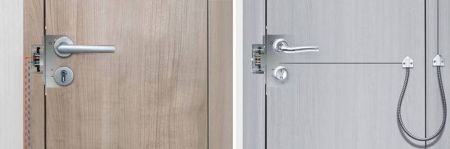

Замок PERCo-LB85.4 имеет уникальную конструкцию, позволяющую подводить кабель управления замком через запорную планку в коробке двери, а не через все дверное полотно. Это значительно упрощает его установку и не портит внешний вид двери, позволяя обойтись без переходников.

Стабильность работы при перекосах дверного полотна из-за сезонного фактора обеспечивает подвижная система контактов и неодимовые магниты, предусмотренные в конструктиве замка.

Замки универсальны, поскольку могут устанавливаться на правые и на левые двери.

Комплект поставки:
• Замок: 1 шт.
• Планка запорная: 1 шт.
• Контактная группа: 1 шт.
• Крепежный винт механизма секретности M5×50 DIN965: 1 шт.
• Винт М3×6 DIN965: 2 шт.
• Шуруп 3,9×25 DIN7982: 4 шт.
• Стойки монтажные: 5 шт.
• Паспорт и руководство по эксплуатации: 1 экз
• Шаблоны разметочные, к-т: 1 шт.

Конструкция замка позволяет использовать стандартные штифтовые цилиндровые механизмы секретности европейского стандарта EuroDIN (V DIN 18254). Например, производства фирм: ISEO (типы 8809, 8209, 8259), Wilco Supply (серия D, типы 254 – 274 – 294, 453, 454, 554) или отечественных производителей (типы МЦ-1 или МЦ-21 R).

Внимание! Для нормально закрытых замков в целях обеспечения безопасности в нештатных ситуациях производитель рекомендует использовать механизм секретности с ручкой-барашком с одной стороны (для выхода из помещения).

Не входят в стандартный комплект поставки и приобретаются отдельно:
• механизм секретности с комплектом ключей
• ручки
• декоративные накладки
• элементы крепления
• магнитный датчик двери (геркон)
• кабели управления и датчика двери

Изделие по устойчивости к воздействию климатических факторов соответствует условиям УХЛ4.1 по ГОСТ 15150-69 (для эксплуатации в нерегулярно отапливаемых помещениях и помещениях с искусственно регулируемыми климатическими условиями). Эксплуатация изделия допускается при температуре окружающего воздуха от +1°С до +40°С и относительной влажности воздуха до 75% при +15°С. Хранение изделия допускается в сухих помещениях при температуре окружающего воздуха от -50°С до +50°С. Срок хранения в упаковке 12 месяцев

Особенности замка
• замок предназначен для установки в деревянные и каркасные неметаллические двери толщиной от 38 до 50 мм;
• замок имеет уникальную конструкцию, позволяющую подводить кабель управления замком через запорную планку в коробке двери, а не через все дверное полотно, что значительно упрощает монтаж;
• при подключении к контроллерам СКУД производства PERCo может поддерживаться работа замка без использования датчика двери (геркона) - в его роли выступает контактная группа замка;
• автоматическая ориентировка контактной группы на засов, реализованная за счёт использования неодимовых магнитов, позволяет значительно увеличить допуски при монтаже и надёжность работы замка;
• конструкция замка позволяет использовать практически все типы фалевых ручек, которые представлены на рынке;
• замок предназначен для работы со стандартными штифтовыми цилиндровыми механизмами секретности;
• замок может устанавливаться как на правые, так и на левые двери;
• при отсутствии напряжения питания замок не заперт;
• при подаче напряжения питания замок запирается автоматически при закрытии двери;
• при наличии напряжения питания замок отпирается при помощи ключа;
• лицевая планка замка, запорная планка, а также засов замка изготовлены из нержавеющей стали; детали и корпус замка имеют антикоррозионное покрытие;
• конструкция замка устойчива к самопроизвольному отпиранию (например, в случае удара);
• конструкция замка не требует проведения потребителем профилактических работ и смазки в течение всего периода эксплуатации;
• замок имеет низкое энергопотребление (не более 2 Вт).


Технические характеристики:
Компания PERCo выпускает два модельных ряда электронных замков: серии LB и серии LC. Замки серии LB предназначены для установки на стандартные и профильные двери, замки серии LC устанавливаются только на стандартные двери. Для узких профильных металлических дверей разработаны специальные модели замков LBP.

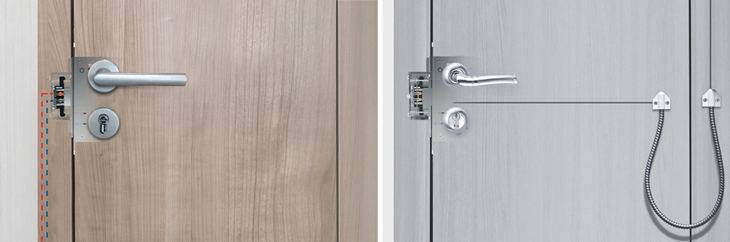

Серия LB – уникальная разработка компании PERCo, не имеющая аналогов на рынке. В электромеханическом замке серии LB напряжение подается через контакты в засове замка. Кабели питания и управления замком подводятся через запорную планку в коробке двери, а не через все дверное полотно, что значительно упрощает его установку и обеспечивает эстетичный внешний вид дверей.

При монтаже замков серии LC кабель управления замком подводится стандартно – по полотну двери. Замки серии LC имеют 2 режима работы – дневной ( с небольшим вылетом засова) и ночной (с увеличенным вылетом засова).

Замки сери LB представлены 4-мя моделями, замки серии LC – 3-мя моделями, отличающимися способом управления (нормально открытые\нормально закрытые) и межцентровым расстоянием.



Технические характеристики:
• Технические характеристики замка отвечают требованиям ГОСТ 538-2001 и ГОСТ 5089-2011.
• Напряжение управляющего сигнала, В: 11 - 13
• Ток рабочий, А: 0,08 - 0,12
• Потребляемая мощность, Вт: не более 2
• Тип (отказобезопасность): нормально открытый
• Вылет засова замка, мм: не менее 15
• Расстояние от центра ручки до центра механизма секретности, мм: 85
• Бэксет (дорнмасс), мм: 45
• Размер квадратного отверстия под стержень ручки, мм: 8
• Габаритные размеры замка, мм: 94×22×187
• Масса замка, кг: не более 0,5
• Тип механизма секретности: цилиндровый
• Устойчивость к НСД: нормальная по ГОСТ Р 51241-2008
• Класс по прочности и стойкости к вскрытию: І по ГОСТ 5089-2011
• Требования безопасности: ГОСТ Р МЭК 335-1-94
• Класс защиты от поражения э/током: III по ГОСТ Р МЭК 335-1-94
• Средняя наработка на отказ, срабатываний: не менее 200 000
• Средний срок службы, лет: не менее 8


Монтаж замка
Монтаж замка должен производиться только квалифицированными специалистами, ознакомленными с настоящим руководством.

Порядок монтажа
При монтаже замка для обеспечения его стабильной работы необходимо обеспечить точность установки запорной планки с контактной группой относительно засова замка ±3 мм по вертикали и ±1 мм по горизонтали. При этом зазор между лицевой планкой замка и запорной планкой может составлять 1…5,7 мм (рекомендуемый зазор 3 мм).
Тип и длина используемого кабеля управления:
• двужильный кабель с сечением проводов не менее 0,75 мм (ШВВП 2×0,75 двухцветный) – длиной до 30 метров.


При монтаже замка придерживайтесь следующей последовательности действий (номера позиций даны в соответствии с рисунком):
1. При поставке рычаг блокиратора замка ориентирован для установки на левую дверь. В случае необходимости установки замка на правую дверь необходимо изменить его положение. Для этого:
• снимите лицевую планку, выкрутив три крепёжных винта;
• выньте рычаг блокиратора вместе с осью;
• переверните рычаг на 180° и опустите вниз его ось;
• установите рычаг на место осью в противоположное гнездо;
• установите лицевую планку на место и закрепите её винтами

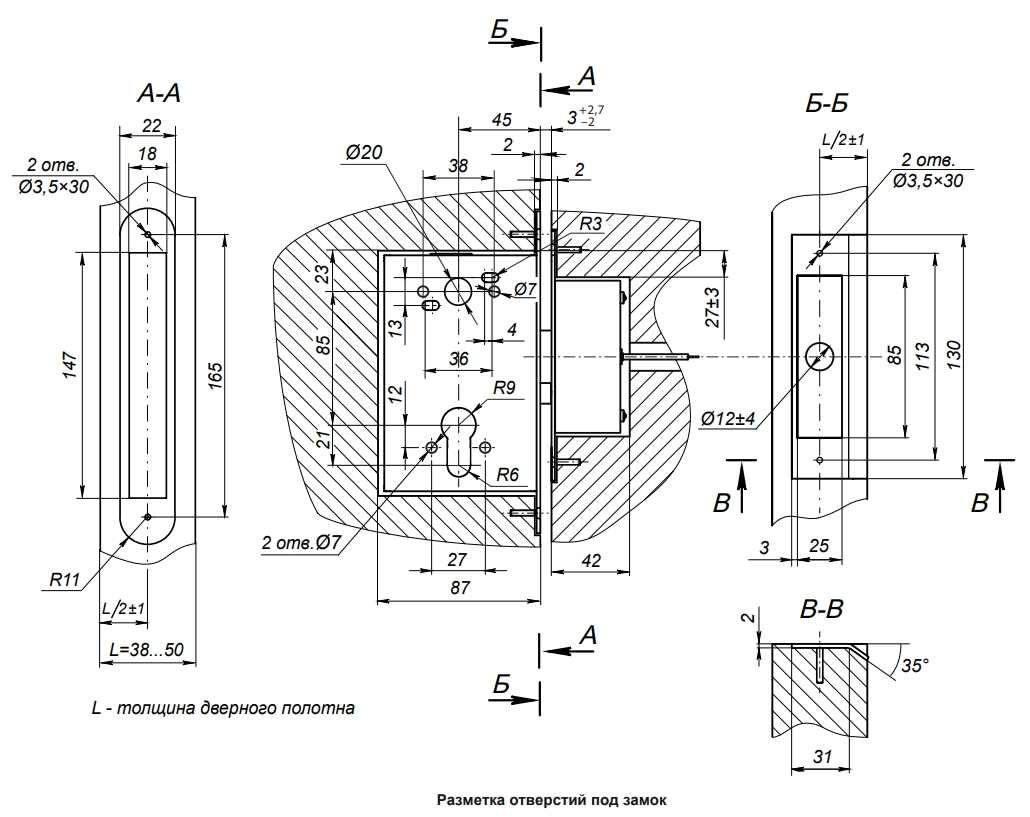

2. По разметочному шаблону из комплекта поставки произведите разметку отверстий для установки механизма секретности (6), стержня ручки (5) и при необходимости установочного паза для лицевой планки замка (14). Разметка шаблона соответствует разметке, указанной на рисунке.
3. Выполните разделку отверстий и выборку установочного кармана для замка и лицевой планки в соответствии с нанесенной разметкой.
4. Установите замок (7) в установочный карман двери и закрепите его двумя шурупами 3,9×25 из комплекта поставки.
5. Установите механизм секретности и зафиксируйте его винтом из комплекта поставки через отверстие в лицевой планке.
6. Установите декоративные накладки (4) и фалевые ручки (1) в соответствии с рекомендациями их изготовителя. После установки ручки должны легко поворачиваться. При необходимости для крепления накладок используйте монтажные стойки (16) из комплекта поставки. После установки ручки должны легко поворачиваться.
7. Закрепите запорную планку (9) на корпусе контактной группы (10) винтами М3×6 из комплекта поставки.
8. Произведите в коробке двери разметку и выборку установочного паза для запорной планки и контактной группы в соответствии с рисунком. Используйте шаблон из комплекта поставки
9. Подведите кабель управления от контроллера СКУД к месту установки запорной планки с внутренней стороны дверной коробки. Способ прокладки кабеля определяется установщиком замка по месту.
10. Соедините кабель управления с проводами контактной группы методом пайки или используйте стандартные обжимные наконечники (клеммы).
 Внимание! При использовании замка в качестве исполнительного устройства в составе СКУД рекомендуется для защиты устройства, подающего управляющие сигналы, установите в соответствии со схемой двунаправленный супрессор BZW06-15B или P6KE16CA или стабистор иной марки с аналогичными характеристиками
11. Установите запорную планку с контактной группой в паз дверной коробки таким образом, чтобы при закрытой двери обеспечить зазор между запорной планкой и лицевой планкой замка в 2 – 3 мм. При этом паз запорной планки должен быть расположен строго симметрично относительно поперечного сечения засова замка.
12. Закрепите запорную планку на дверной коробке двумя шурупами 3,9×25 из комплекта поставки.
Внимание! Рычаг блокиратора в паз запорной планки входить не должен! В противном случае при закрытии двери ее может заклинить рычагом и тогда открыть дверь, не повредив замок, будет невозможно
13 При необходимости произведите установку датчика двери (геркона). Датчик должен быть установлен таким образом, чтобы замыкание контакта происходило при закрытой двери. В системах СКУД PERCo роль датчика двери может выполнять контактная группа самого замка, в этом случае установка геркона не нужна.
14. Подключите замок и датчик двери (геркон) к контроллеру СКУД согласно схеме, приведенной на рис. 3.
15. Проверьте работу замка:
• При открытой двери утопите рычаг блокиратора (12) в корпус замка. Из корпуса выдвинется засов (13). Произойдет запирание замка.
• Для проверки механического отпирания замка вставьте ключ (2) в механизм секретности и поверните его до упора в сторону засова. Засов вернется в исходное положение внутри корпуса замка.
• Закройте дверь, замок автоматически заблокирует ее, не позволяя открыть нажатием на фалевую ручку. Подайте напряжение +12 В на замок. Откройте дверь, нажав на фалевую ручку, при этом засов вернется в исходное положение внутри корпуса замка, а рычаг блокиратора выдвинется наружу.
• Повторите проверку несколько раз. Демонтаж замка производится в обратной последовательности.
13 При необходимости произведите установку датчика двери (геркона). Датчик должен быть установлен таким образом, чтобы замыкание контакта происходило при закрытой двери. В системах СКУД PERCo роль датчика двери может выполнять контактная группа самого замка, в этом случае установка геркона не нужна.
14. Подключите замок и датчик двери (геркон) к контроллеру СКУД согласно схеме, приведенной на рис. 3.
15. Проверьте работу замка:
• При открытой двери утопите рычаг блокиратора (12) в корпус замка. Из корпуса выдвинется засов (13). Произойдет запирание замка.
• Для проверки механического отпирания замка вставьте ключ (2) в механизм секретности и поверните его до упора в сторону засова. Засов вернется в исходное положение внутри корпуса замка.
• Закройте дверь, замок автоматически заблокирует ее, не позволяя открыть нажатием на фалевую ручку. Подайте напряжение +12 В на замок. Откройте дверь, нажав на фалевую ручку, при этом засов вернется в исходное положение внутри корпуса замка, а рычаг блокиратора выдвинется наружу.
• Повторите проверку несколько раз. Демонтаж замка производится в обратной последовательности

Эксплуатация
Запрещается!
• Эксплуатировать замок при напряжении источника питания, не соответствующем указанному в его технических характеристиках.
• Эксплуатировать замок в условиях, не соответствующих требованиям условий эксплуатации.
• Эксплуатировать замок в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.

Замок является нормально закрытым устройством, то есть в нормальном состоянии (при отсутствии напряжения) при закрытой двери замок заперт. При открытии двери из корпуса замка автоматически выдвигается рычаг блокиратора. При закрытии двери рычаг блокиратора утапливается в корпус замка и автоматически выдвигается засов. Происходит запирание двери. При запертом замке блокируется возможность поворота фалевой ручки. Отпирание замка производится одним из следующих способов:
• поворотом ключа в механизме секретности. Ключ необходимо повернуть до упора и удерживать в таком положении до момента открытия двери;
• подачей напряжения +12В на клеммы контактной группы замка до момента открытия двери (потенциальный режим работы контроллера СКУД). После отпирания замка открытие двери осуществляется поворотом ручки (примерно на 20º). При повороте ручки засов задвигается внутрь корпуса и появляется возможность открыть дверь. Отслеживание факта открытия двери осуществляется по состоянию датчика двери (геркона) или по состоянию контактной группы замка (разрыву цепи замка).

Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
