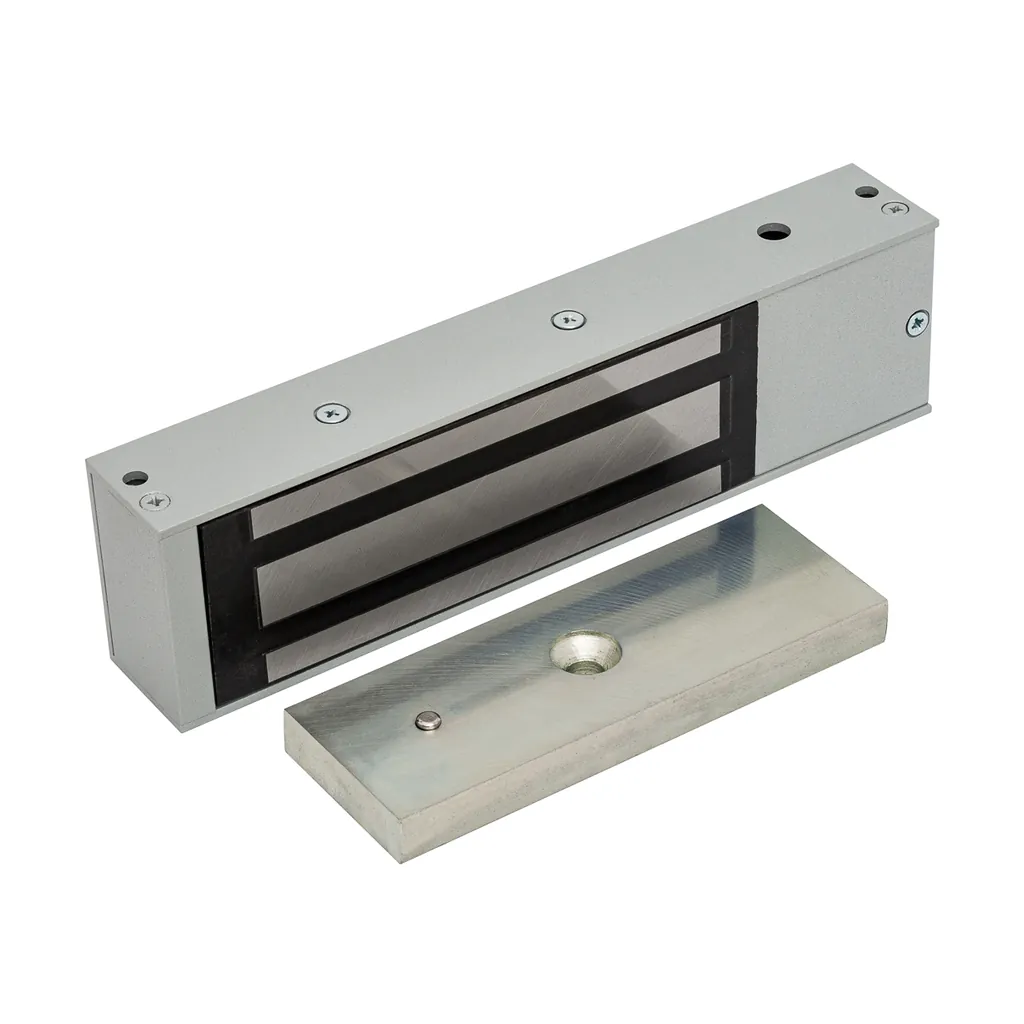

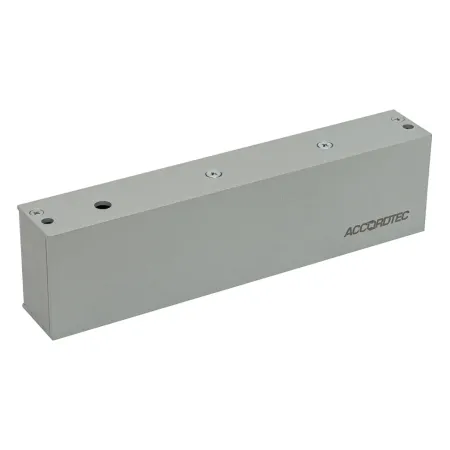

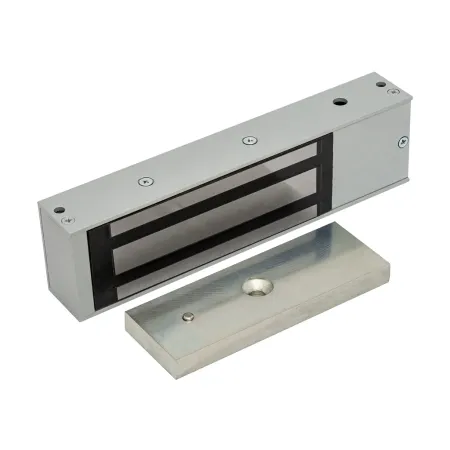

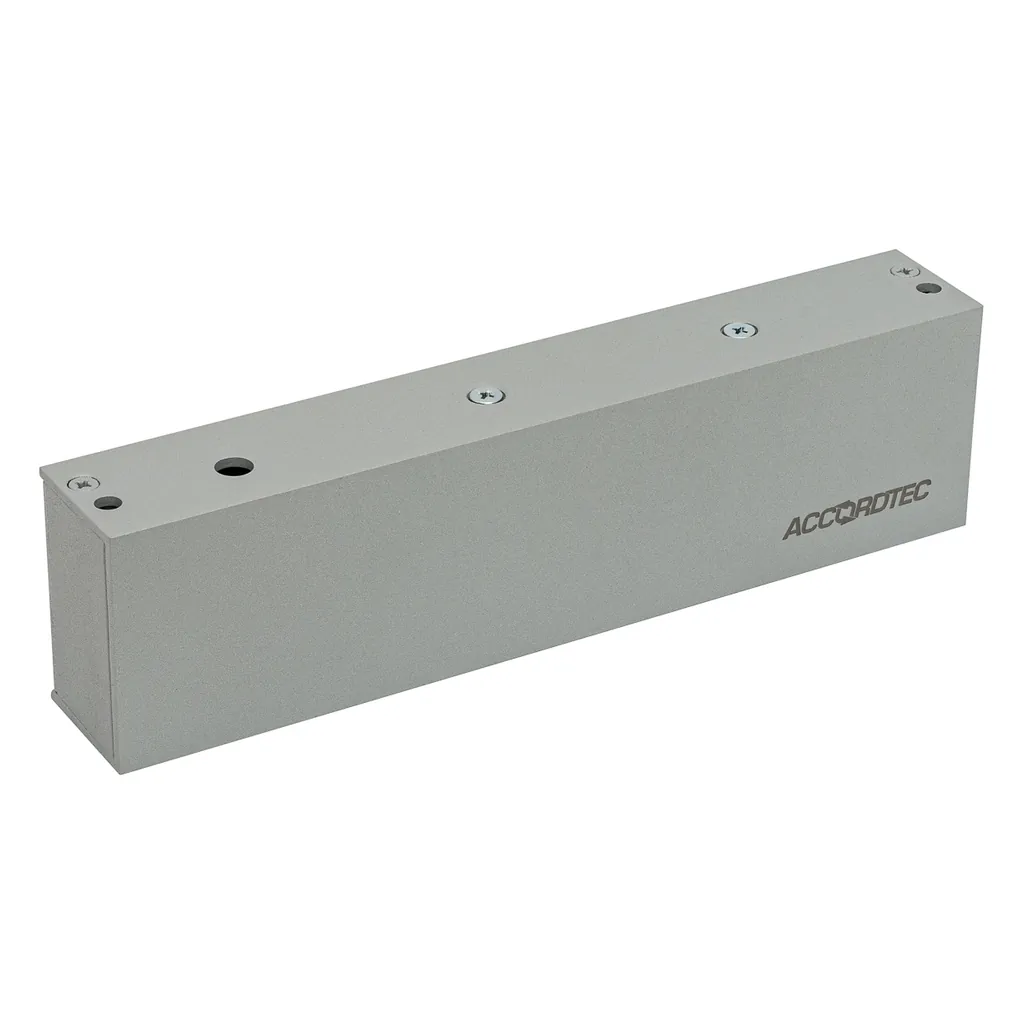

Электромагнитный замок со встроенной платой управления ML-395

Электромагнитные замки серии ML-395 предназначены для использования в системах контроля доступа и автоматики пожарных и запасных выходов; в помещениях, где предъявляются самые жесткие требования к исполнительному механизму. Электромагнитные замки серии ML-395 имеют увеличенный отсек блока электроники и алюминиевый корпус.
По желанию клиента поставляется планка, имеется наличие двух фиксаторов якоря.

Особенности модели ML-395: напряжение питания, постоянное/переменное, 12В; тип кнопки НО, время открывания 1 - 15 сек. Возможно управление разрывом питания.
Звуковая и световая индикация.

Технические характеристики:
• Тип устройства: Электромагнитный замок
• Усилие удержания: 500 килограмм
• Электропитание: DC / AC 12 вольт
• Потребление: 0,64 ампер
• Нулевая остаточная намагниченность: Есть
• Размер отсека блока электроники: 52x63x36 миллиметров
• Температура эксплуатации: от -30 до +50 градусов Цельсия
• Размеры: 267x70x40 миллиметров
• Вес комплекта: 5500 грамм
• Наличие платы управления: Отсутствует
• Тип кнопки НО: Да
• Время открывания 1 - 15 сек: Да
• Звуковая и световая индикация: Да
• Возможно управление разрывом питания: Да
• Наличие двух фиксаторов якоря

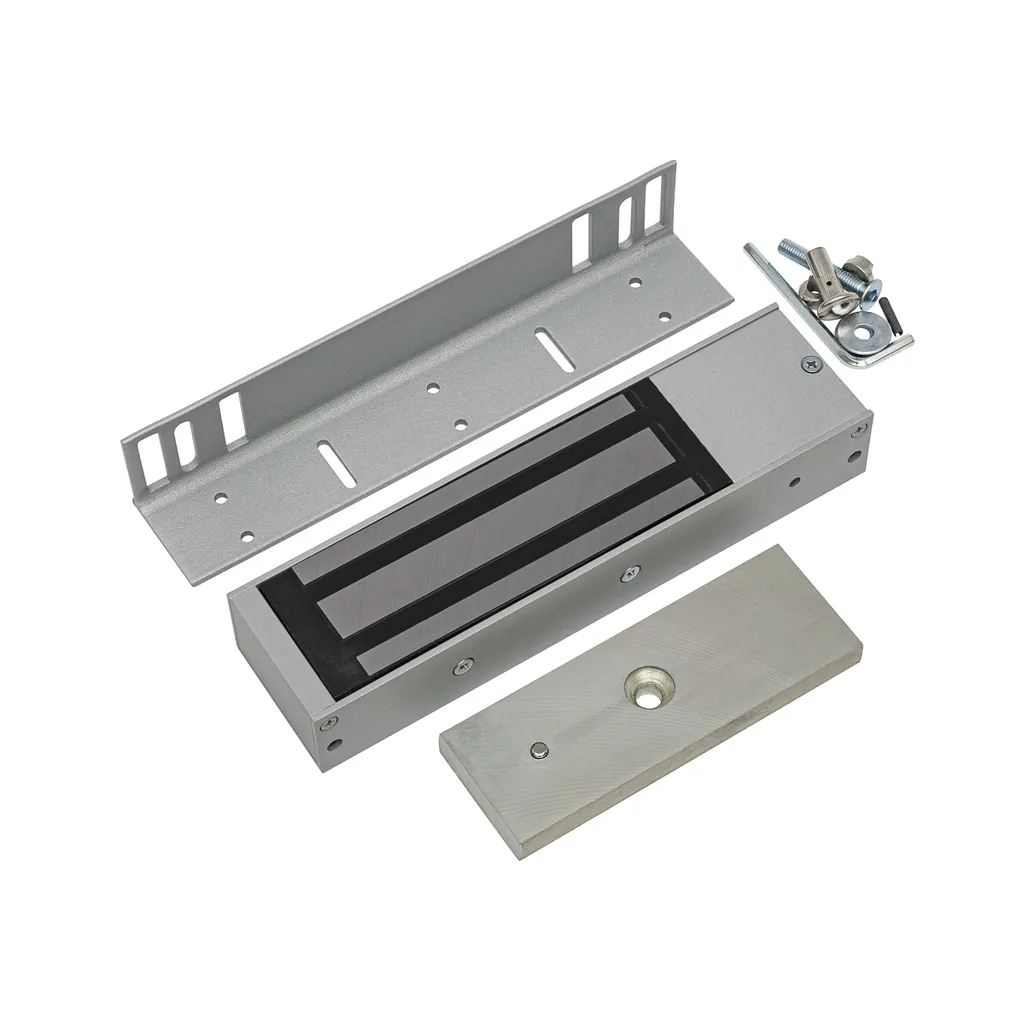

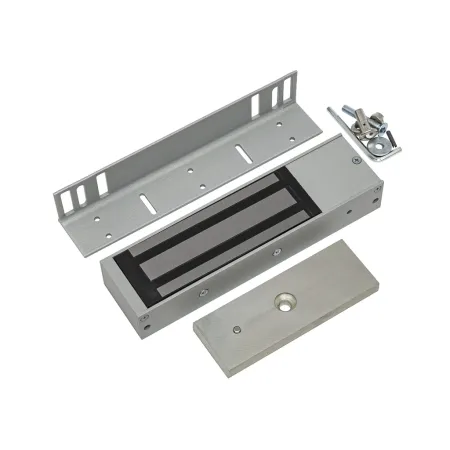

• Комплектация: уголок, якорь, крепежный набор
• Могут быть установлены контроллеры управления: ML-395, ML-395.01, ML-395.02


Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
