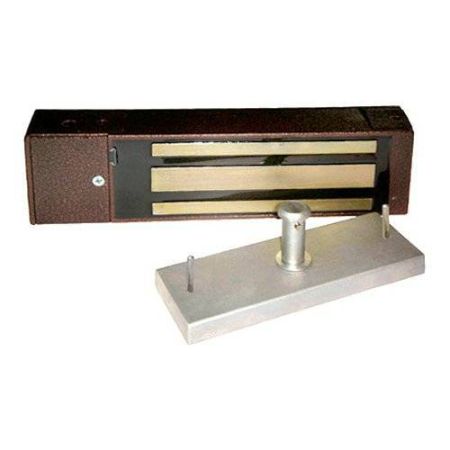

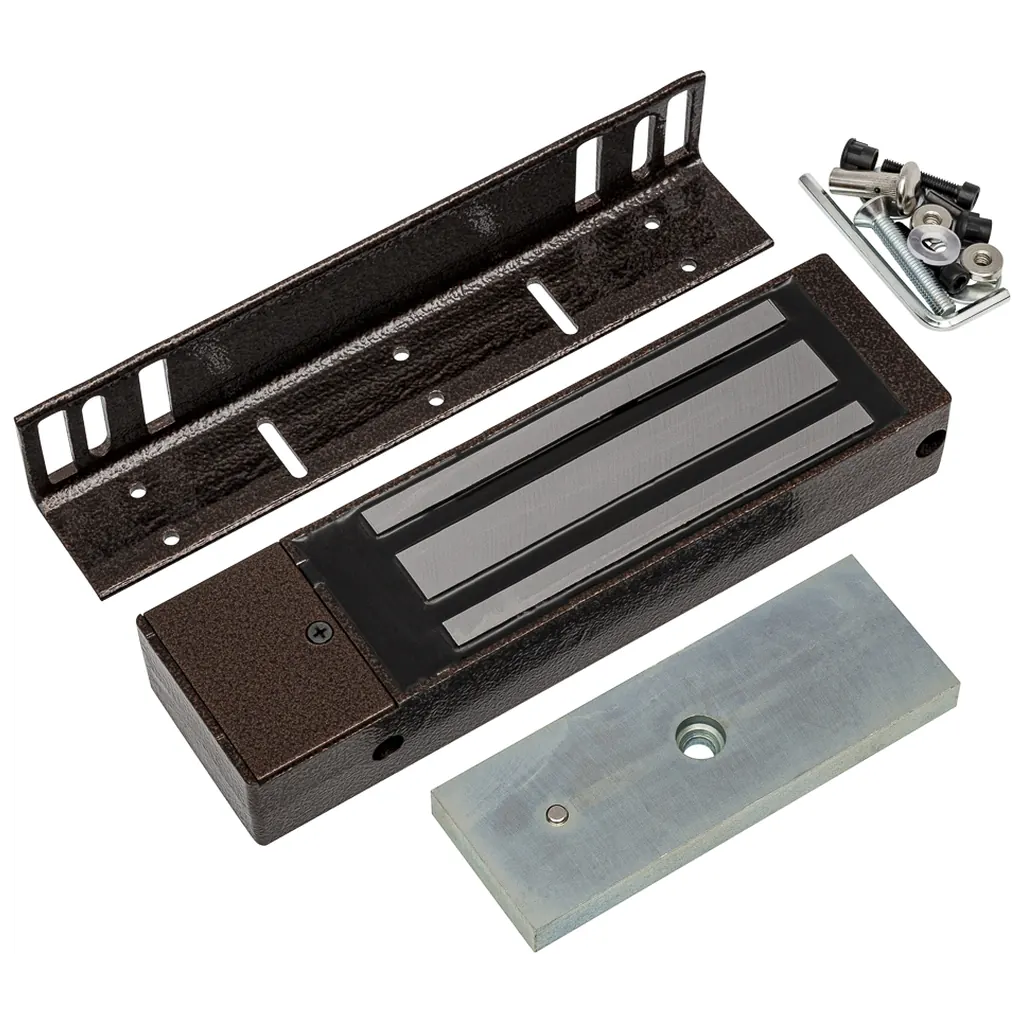

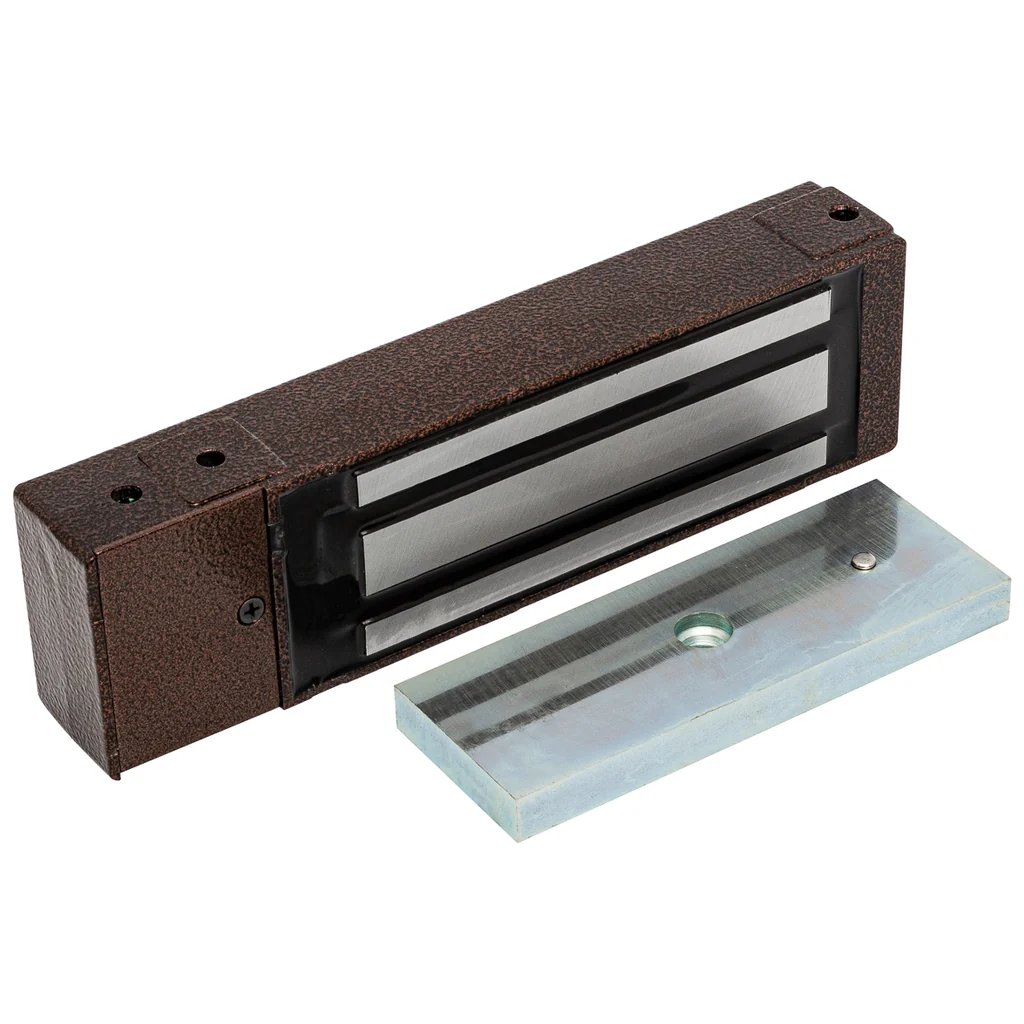

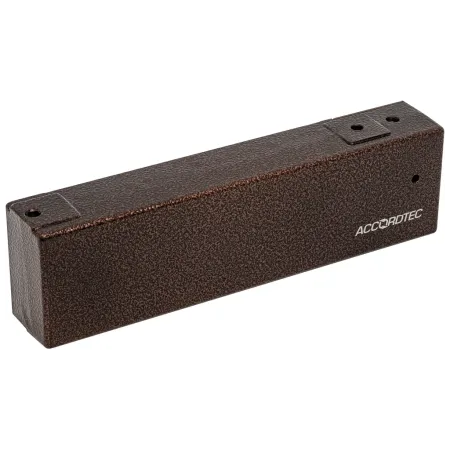

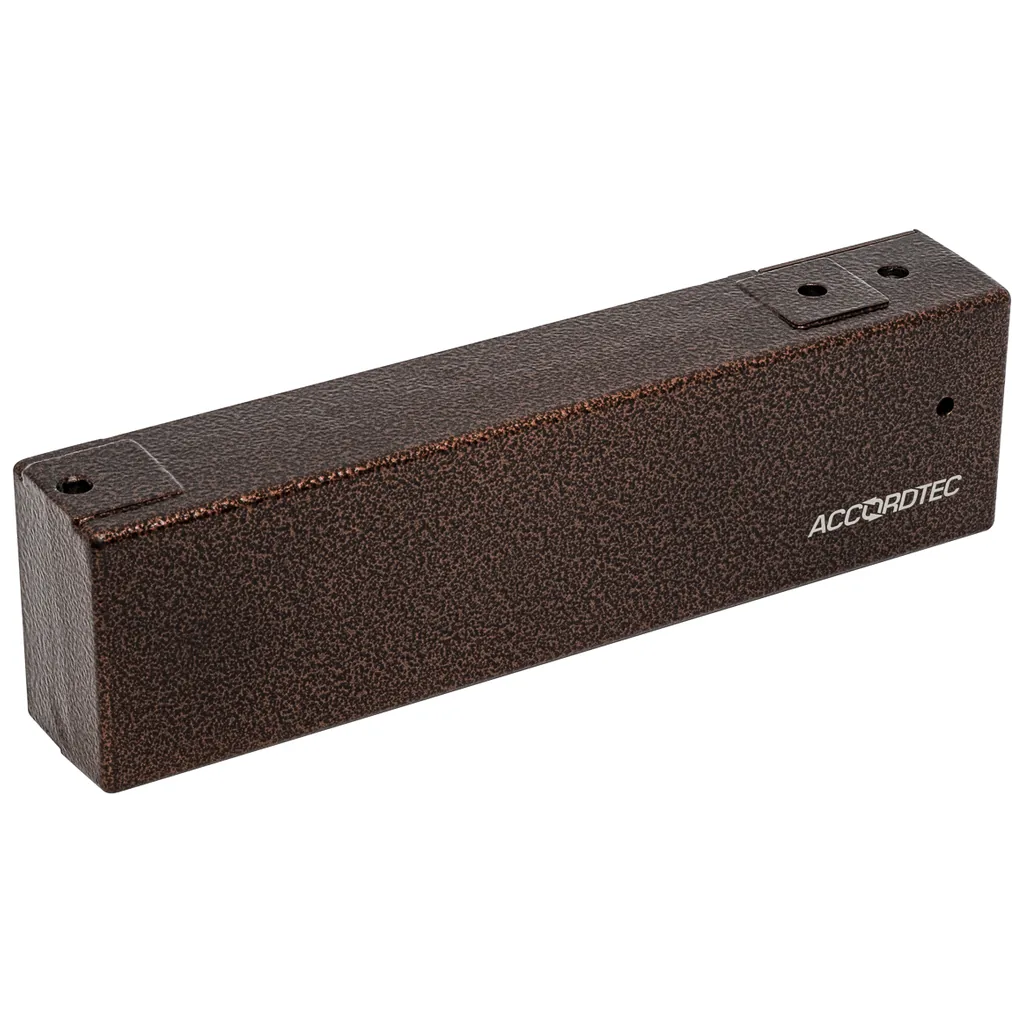

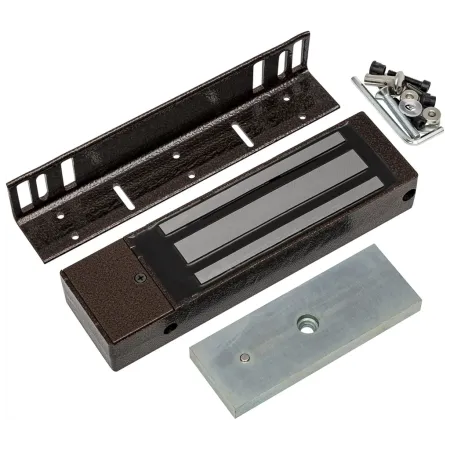

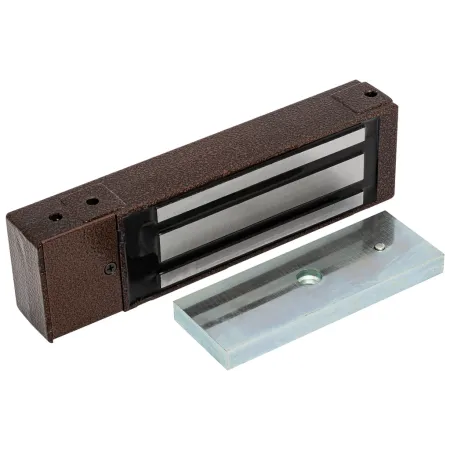

Электромагнитный замок со встроенной платой управления ML-194K

Электромагнитные замки серии ML-194K предназначены для использования в системах контроля доступа и автоматики пожарных и запасных выходов, а также в помещениях, где предъявляются самые жесткие требования к исполнительному механизму:
• высокая надежность;
• исключительная износоустойчивость;
• вандалозащищенность.

 Особенностью данного модельного ряда является величина максимального усилия на отрыв, которая составляет не менее 500 кг и большая пропускная способность.
Все рабочие поверхности магнитоблока и якоря имеют цинковое покрытие толщиной не менее 12мкм. В замке предусмотрен отсек для установки контроллера управления.

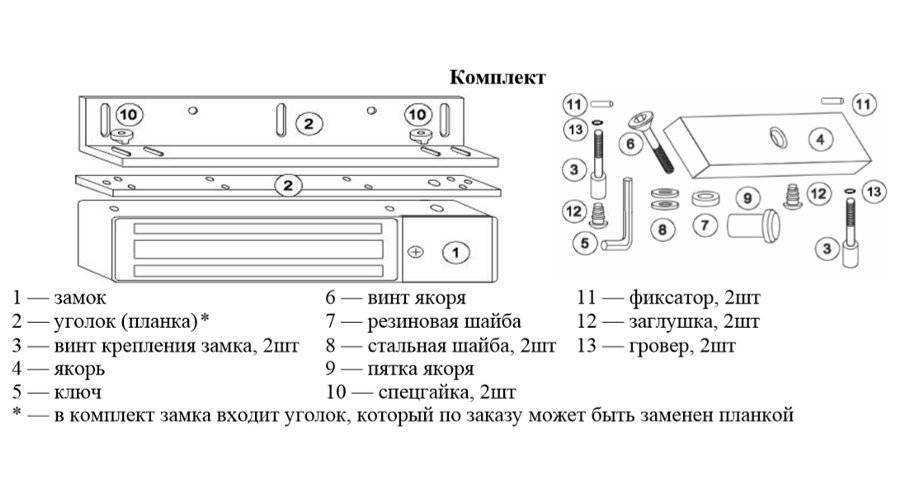

По желанию клиента поставляется планка - крепежные отверстия модельного ряда ML-194K полностью совпадают с крепежными отверстиями замков ML-194; наличие двух фиксаторов якоря.

Особенности ML-194К: напряжение питания, постоянное/переменное, 12В; тип кнопки НО, время открывания 1 - 15 сек. Возможно управление разрывом питания. Звуковая и световая индикация.

Характеристики:
• Цвет корпуса: коричневый;
• Напряжение: 12 В;
• Особенности: встроенная плата управления;
• Тип замка: электромагнитный;
• Тип установки: накладной;
• Усилие на отрыв: 500 кг;
• Контрольное реле положения замка: НО;
• Принадлежности: серия ML-194K;
• Место установки: помещение, улица;
• Рабочая температура: -30°С

















Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
