Электромагнитный замок ML-180A

Электромагнитный замок ML-180A.

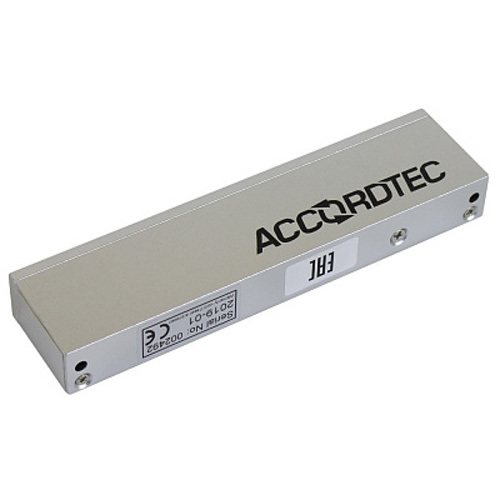

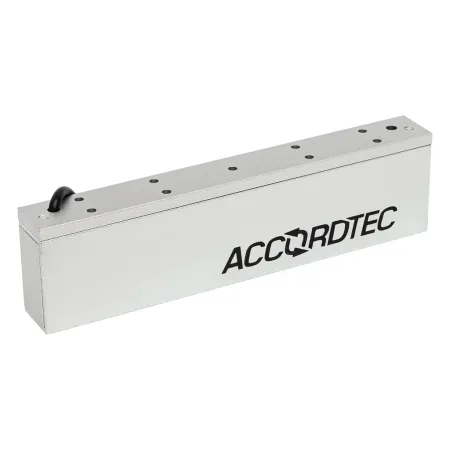

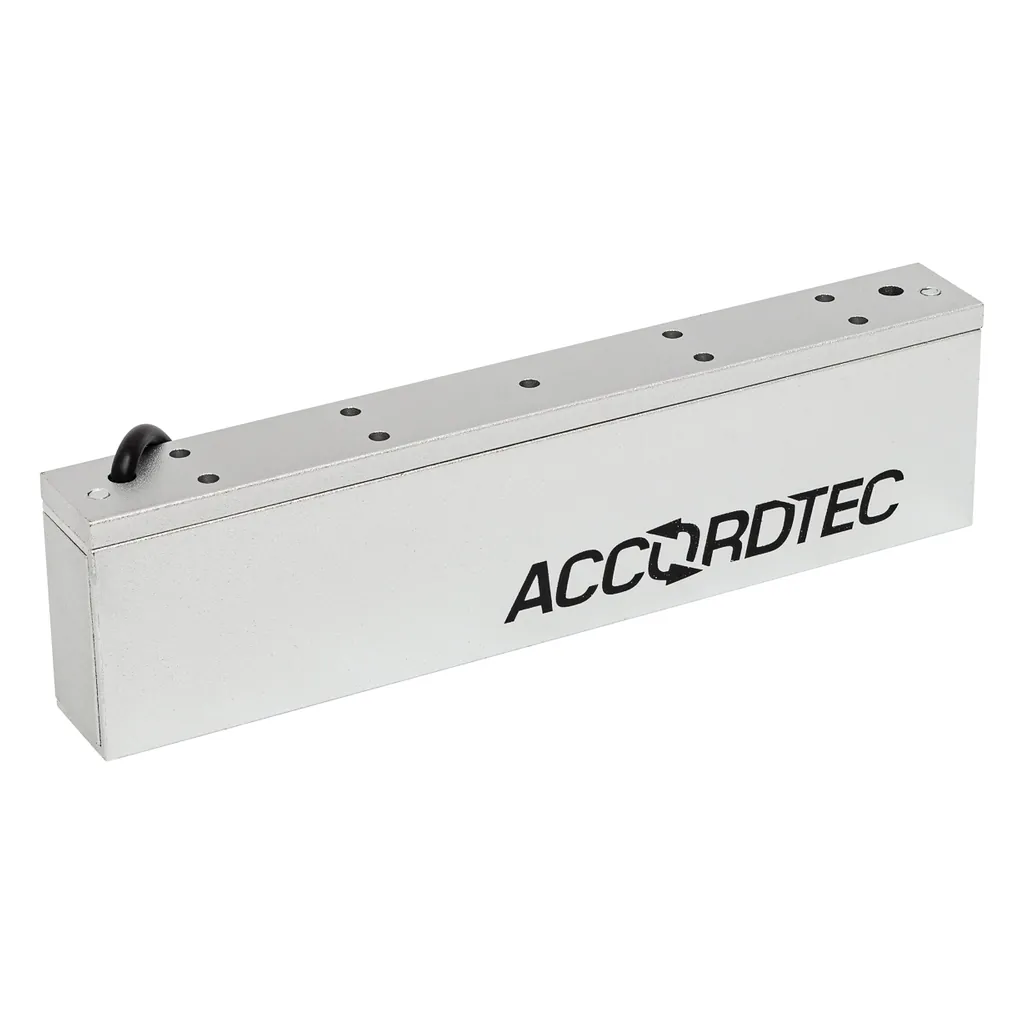

Модель электромагнитного замка, предназначенного для фиксации охранных комплексов и систем контроля доступа. Корпус механизма выполнен из оцинкованного материала и штампованной стали.

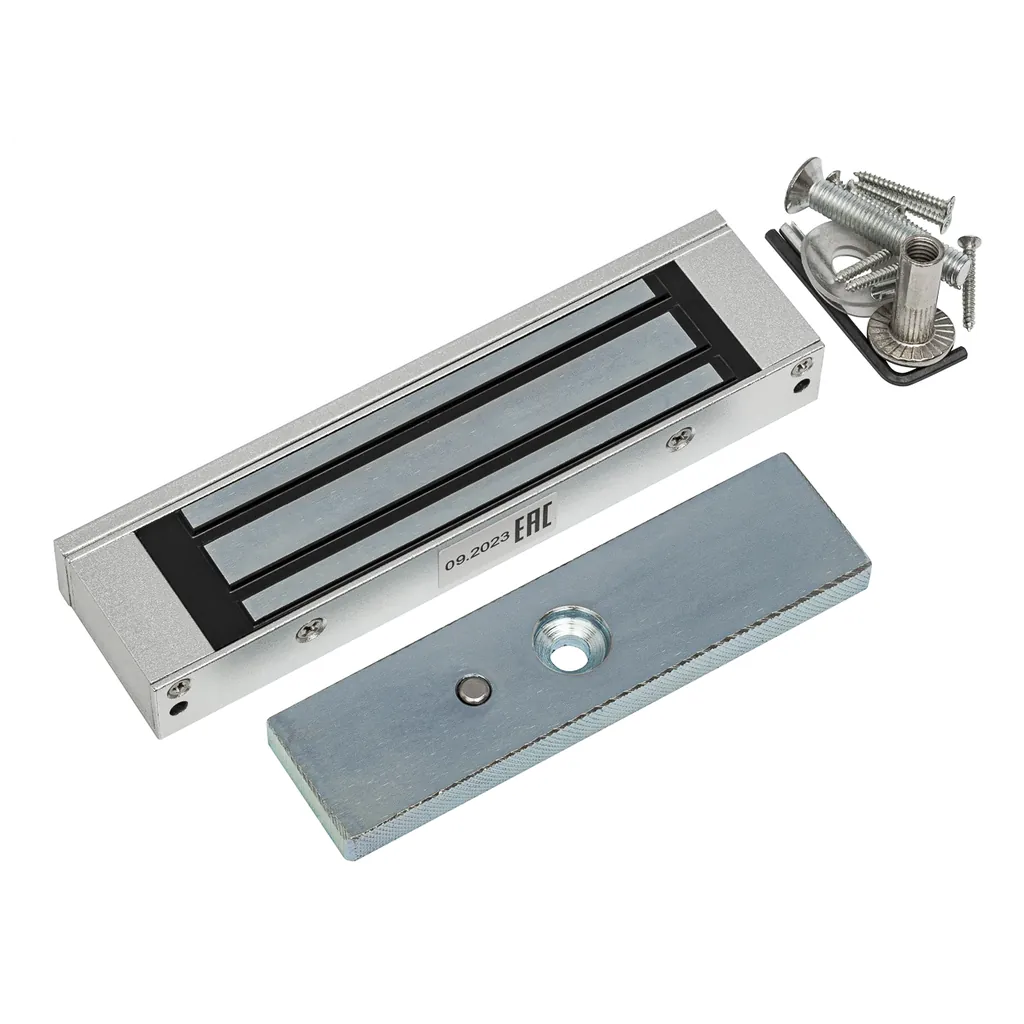

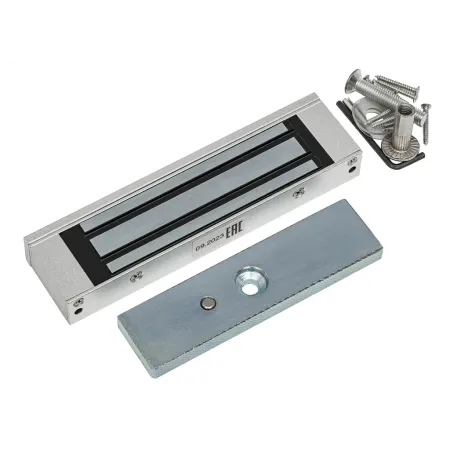

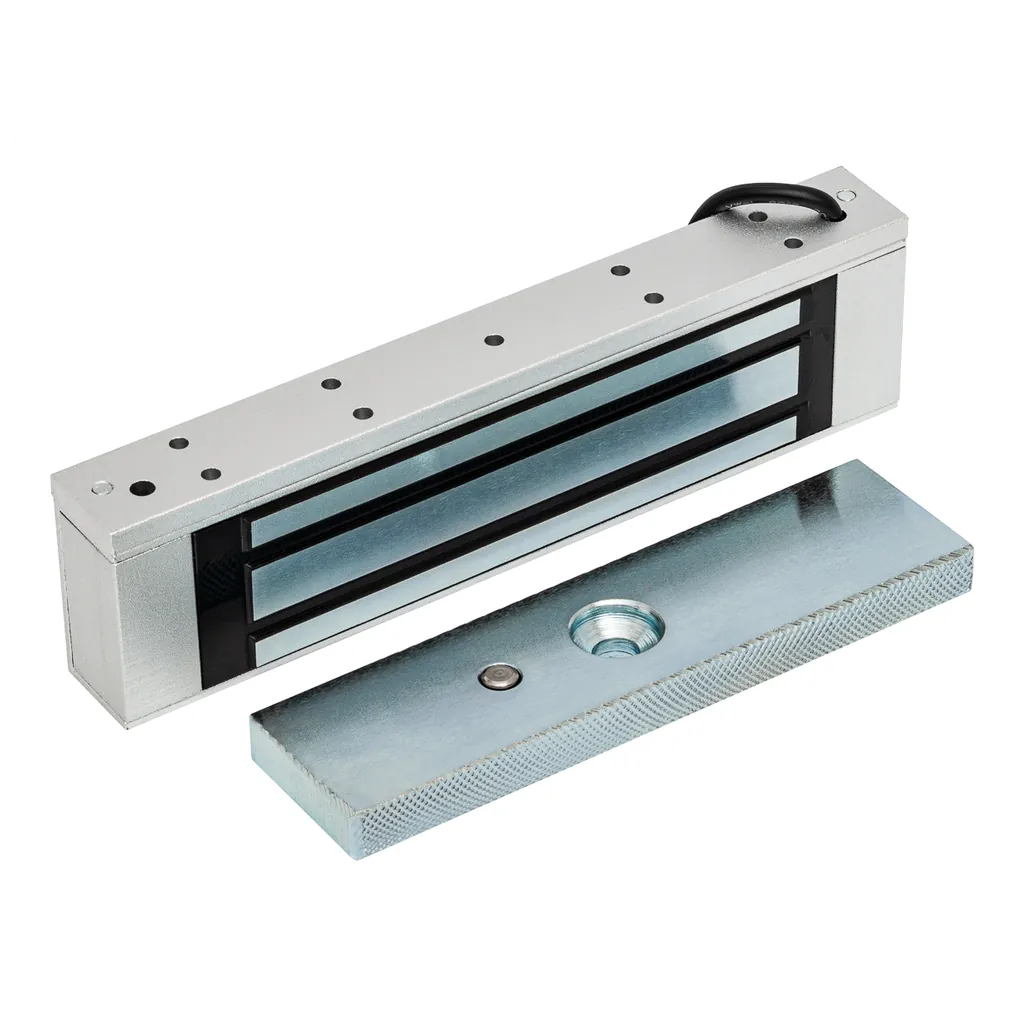

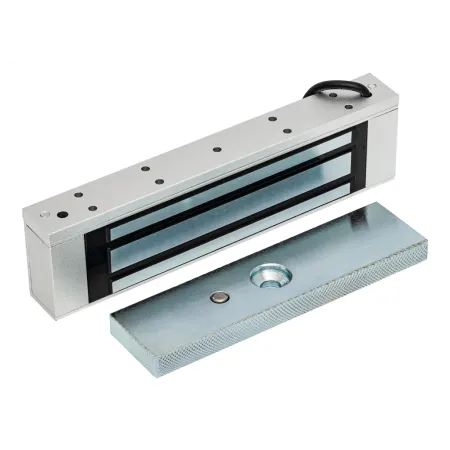

Усилие удержания защитной планки приравнивается к 180-ти килограммам. Комплектация замка представлена корпусной частью с магнитным элементом и металлической пластиной, которая выступает в роли ответной части устройства.

ACCORDTEC ML-180A эффективно функционирует в паре со считывающими устройствами или контроллерными приборами. В качестве питания замка используется источник с выходным напряжением постоянного тока 12-14 В. Устройство исключает образование остаточной намагниченности.

Замок предназначен для установки внутри помещений при температуре эксплуатации от -40 до +50 градусов. Монтаж устройства выполняется накладным способом посредством специального крепления-уголка LM-180A (в комплекте не идет, приобретается отдельно).

Характеристики:
• Цвет корпуса: серебро;
• Напряжение: 12 В;
• Тип замка: электромагнитный;
• Тип установки: накладной;
• Усилие на отрыв: 180 кг;
• Контрольное реле положения замка: НО;
• Место установки: помещение, улица;
• Рабочая температура: -30°С


















Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
