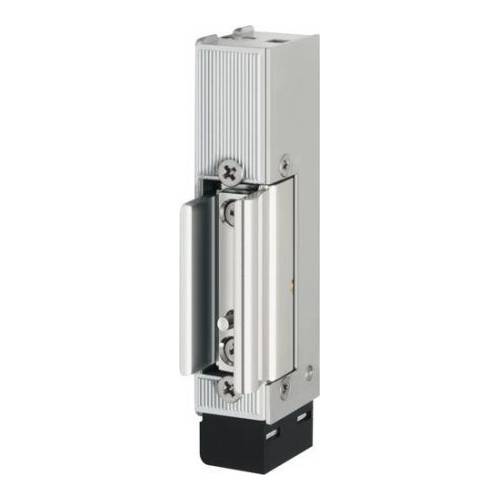

Электромеханическая защелка Eff-eff 914U-0940335Q31

Электромеханическая защелка Eff-eff 914U-0940335Q31 - нормально-закрытая электрозащелка предназначена для блокировки/разблокировки стеклянных дверей и представляет собой самостоятельный исполнительный элемент системы контроля доступа. Она монтируется в дверной косяк и запирает/отпирает право- и левосторонние стеклянные двери с толщиной полотна от 9 до 12 мм без применения механического замка. При этом электрозащелка имеет функцию длительной разблокировки, оснащена сенсорным диодом для визуального контроля блокировки двери и работает от источника постоянного тока с напряжением 12/24В. Защелка имеет стальной цвет и поставляется отдельно или в комплекте с короткой запорной накладкой того же цвета.

Данная электрозащелка предназначена исключительно для дистанционного управления состоянием стеклянных дверей, на которых невозможна установка замка. Поворотный блокирующий элемент обеспечивает целостность стеклянного полотна в процессе всего срока эксплуатации двери, благодаря возможности регулировки зазора между полотном двери и краями блокирующего элемента электрозащелки. Наличие функции длительной электрической разблокировки позволяет использовать эту модель на дверях помещений с большим потоком посетителей. Кроме того, защелка не чувствительна к перепадам напряжения электропитания и надежна в работе. В комплект входит короткая запорная накладка того же цвета.

Отличительной особенностью конструкции механической части описываемой электрозащелки является составной блокирующий элемент, состоящий из Г-образной опоры, закрепленной на поворотной оси, и переставляемого язычка. На язычке сделаны два овальных отверстия, через которые он крепится к опоре с помощью двух винтов. Чтобы зафиксировать электрозащелку в состоянии «открыта», в ее конструкции предусмотрен предохранительный штифт. Это исключает возможность удара дверного полотна о металлический край язычка.

Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
