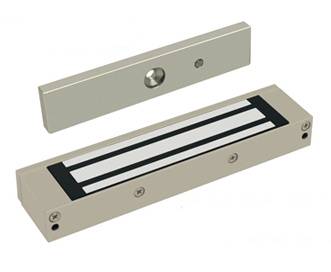

Электромагнитный замок BEL-300S

Электромагнитные замки BEL 300S известны своей надежной силой удержания, качественным и функциональным исполнением а также большой линейкой креплений и аксессуаров.
Замки BEL изготовлены по высоким стандартам и соответствуют российским и европейским нормам.
Качество продукции Ebelco удовлетворит самого взыскательного клиента.

Особенности
• Напряжение постоянного тока на выбор 12В
• Низкое потребление тока
• Анодированный алюминиевый корпус
• Оцинкованная рабочая поверхность
• Гарантированная сила удержания на отрыв
• Бесшумная долговременная работа
• Защита от перепадов напряжения
• Широкая линейка уголков и креплений
• Идеален для установки на внутренние офисные, а также стеклянные двери
• Нулевой остаточный магнетизм
• Защита от ударов и брызг

















Характеристики:
• Входное напряжение: 12 В
• Сила тока: 12 В/300 мА (±5%)
• Сила удержания на отрыв: 136 кг.
• Рабочая температура: 0 ~ 55 °C
• Рабочая влажность: 0 ~ 95% (без дополнительной герметизации)
• Вес магнита: 0,6 кг (± 1%)
• Размер магнита: (Д)170 Х (Ш)35 Х (В)21 мм
• Размер пластины: (Д)130 Х (Ш)33 Х (В)11 мм

Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
