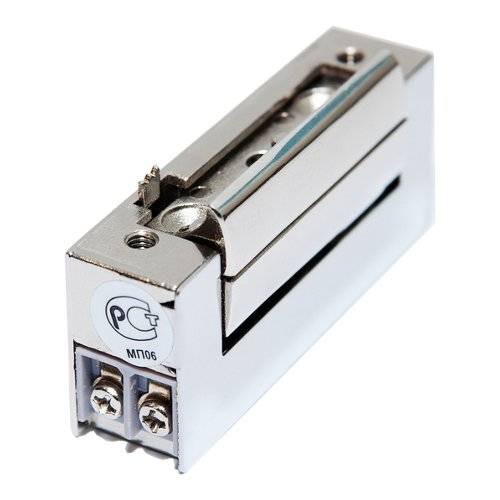

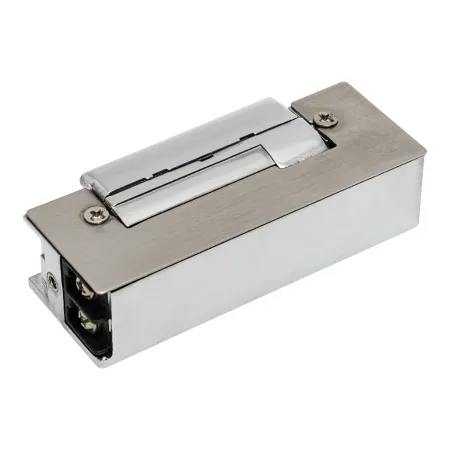

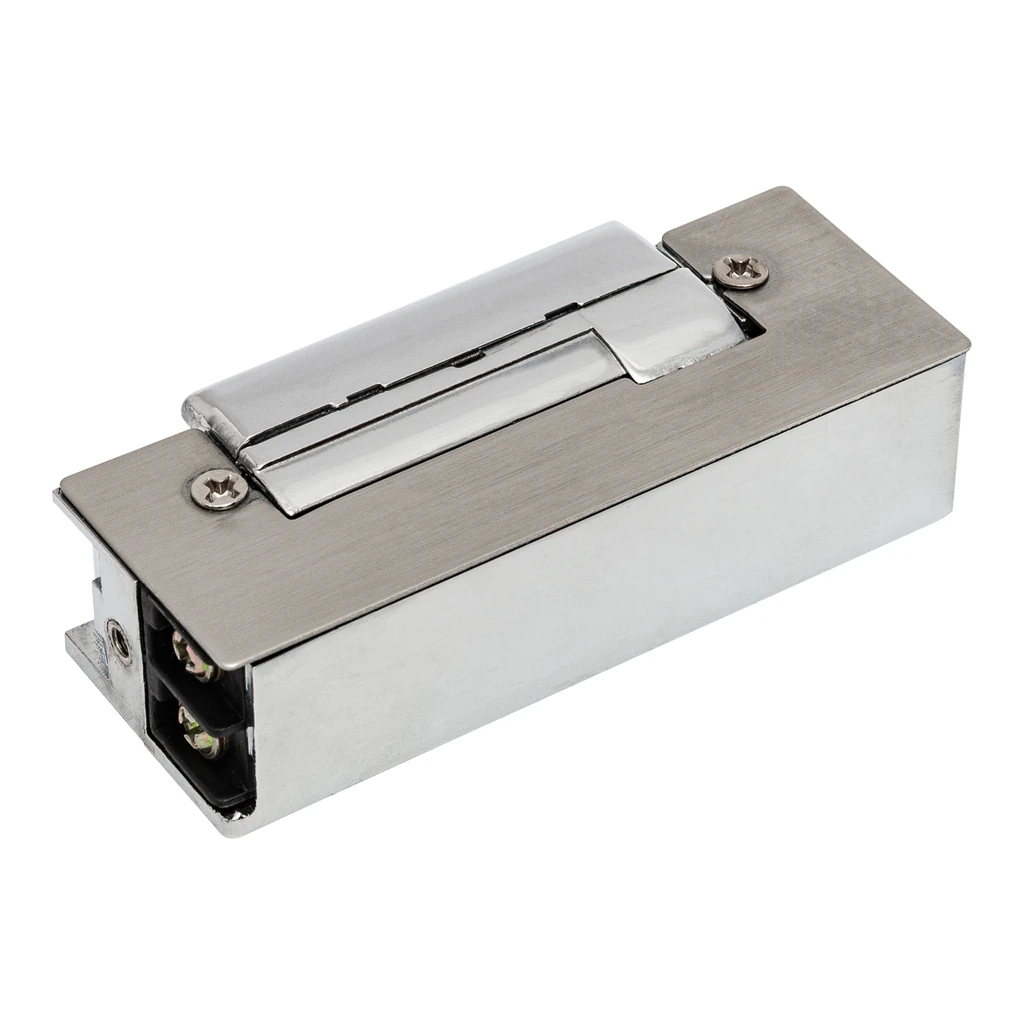

Электрозащелка AT-ES01

AT-ES01 электромеханическая (защелка) с оцинкованным покрытием, Нормально закрытая. предназначен для установки в дверь, с возможностью дистанционного управления(открытия/закрытия). Симметричность корпуса позволяет устанавливать замок, как в левую, так и в правую дверь.

Симметричность корпуса позволяет устанавливать замок, как в левую, так и в правую дверь.

Электрозащелка имеет режим "открытой двери", что удобно, если некоторое время нужно держать проход открытым. При переключении в него, защелка полностью разблокируется, не мешая открывать и закрывать дверь. При переключении в обычный режим работы, снова становится нормально закрытой.

Характеристики:
• Питание: DC 12V
• Потребление: 700мA
• Тип замка: Н/З
• Покрытие: Оцинкованое
• Тестирован на 1000000 циклов
• Рабочая температура: -10°C +25°С
• Тип крепления: Врезной
• Габаритные размеры(мм): 67 x 27 x 17
• Вес(кг): 0.25
• AT-FS: Планка для электрозащёлки d=110мм
• AT-FL: Планка для электрозащёлки d=250мм


















Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
