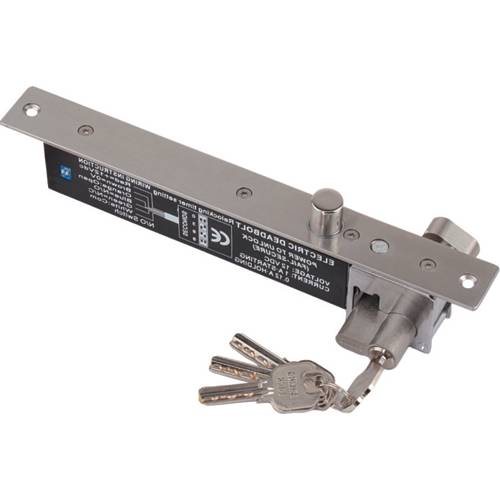

Электромеханический замок AT-EL700B

Электромеханический замок AT-EL700B предназначен для систем контроля доступа, обладает врезной конструкцией - для монтажа в полотно или коробку двери придется выпилить под него проем.

Несмотря на кажущуюся сложность установки замок обладает рядом преимуществ перед накладными собратьями: при закрытой двери замок не доступен ни снаружи не изнутри что добавляет ему антивандальности и не портит внешний вид двери. Сила удержания двери этим замком очень высока так как выдвижной ригель замка в диаметре почти 1 см и убирается в дверь более чем на 1,5 см.

Замок не имеет возможности внешнего механического открывания. По этому стоит с осторожностью устанавливать нормально закрытую модификацию на не скрываемые тяжелые двери. При отключении электропитания нет возможности открыть электрозамок.

Технические характеристики:
• Напряжение питания: DC12V
• Потребляемый ток: 0.12А – ждущий режим
• Потребляемый ток: 0.9А – режим удержания
• Тип замка: НЗ
• Контрольное реле положения замка: НО / НЗ
• Таймер автоматического запирания: 0, 3, 6, 9 секунд (регулируемый)
• Покрытие: Оцинкованное
• Тип крепления: Врезной
• Тип установки: Вертикальный / Горизонтальный
• Рабочая температура: - 10°… + 25°С
• Габариты, мм: 205 х 30 х 38
• Габариты врезной части, мм: 170 х 34 х 35
• Особенности: Соленоидный механизм, тестирован на 5 млн. циклов


















Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
