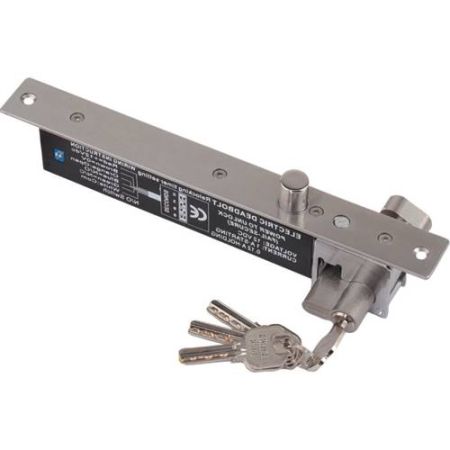

Электромеханический замок AT-EL600

Электромеханический замок AT-EL600 с нормально закрытым (при отключении питания замок остается закрытым) режимом работы для врезной установки.
Оцинкованный корпус замка позволяет использовать его в местах повышенной влажности.

Замок подходит для правой и левой двери и может устанавливаться в вертикальном или горизонтальном положении. Время автоматического запирания замка регулируется от 0 до 9 секунд.

Замок открывается металлическим ключом даже при отсутствии электричества.

Технические характеристики:
• Напряжение питания: DC12V
• Потребляемый ток: 0.15A – ждущий режим, 0.95А – режим удержания
• Тип замка: НЗ
• Контрольное реле положения замка: НО / НЗ
• Таймер автоматического запирания: 0, 3, 6, 9 секунд (регулируемый)
• Покрытие: Оцинкованное
• Тип крепления: Врезной
• Тип установки: Вертикальный / Горизонтальный
• Особенности: Соленоидный механизм, тестирован на 5 млн. циклов
• Рабочая температура: - 10°… + 25°С
• Габариты, мм: 260 х 48 х 30
• Габариты врезной части, мм: 214 х 45 х 28

Цилиндр, и декоративная накладка на цилиндр идут в комплекте

















Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
