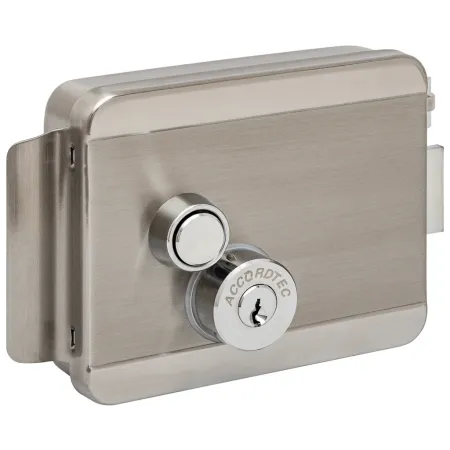

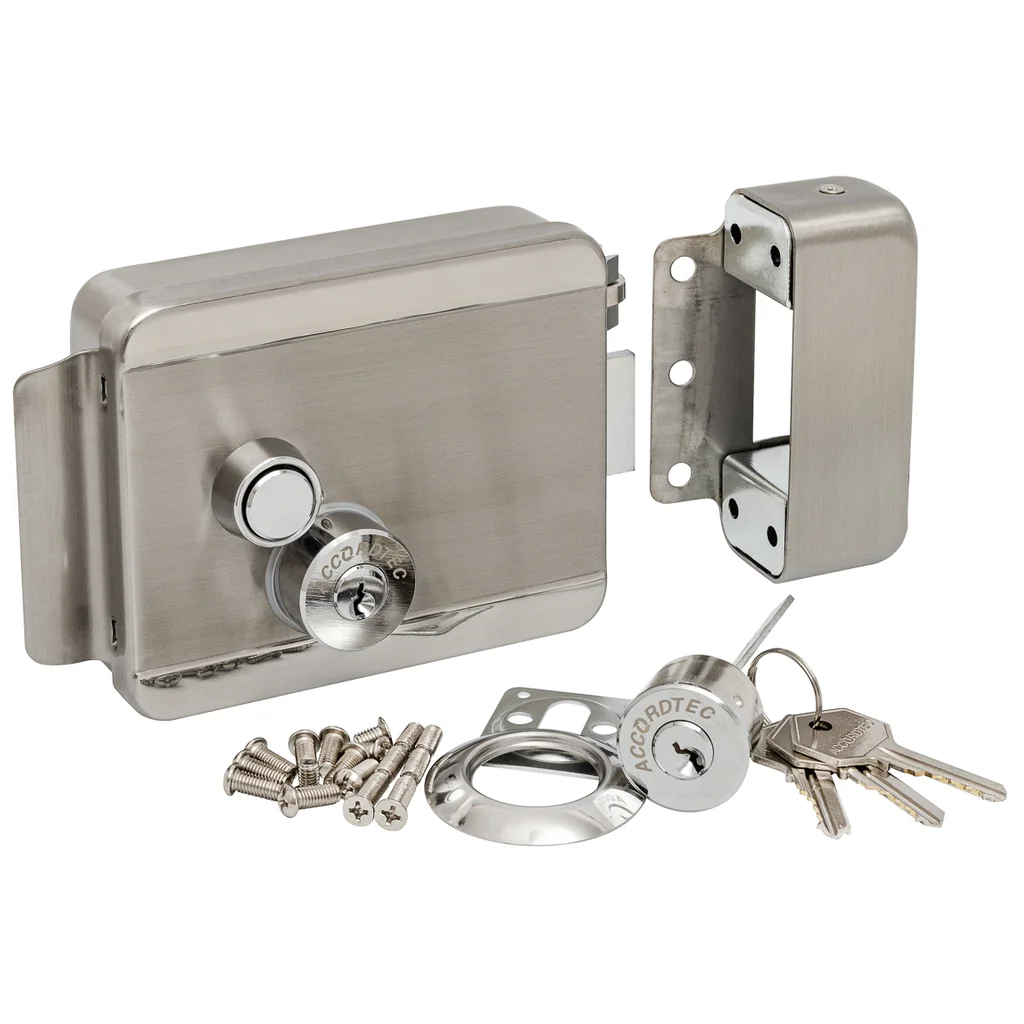

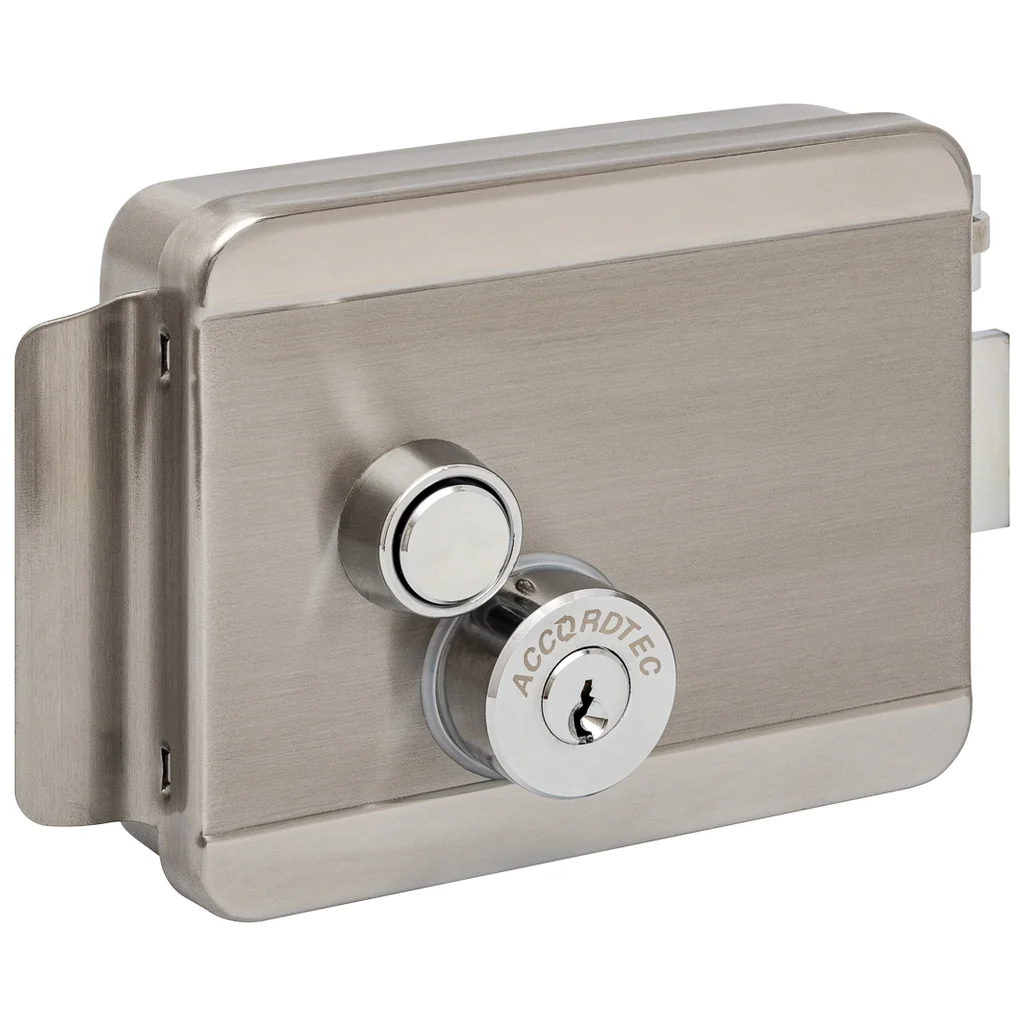

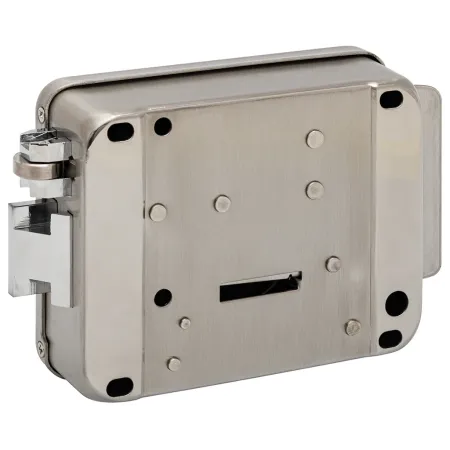

Электромеханический замок, накладной, универсальный AT-EL101

Электромеханический замок, накладной, универсальный (дверь наружу, внутрь), ролик взвода пружины, блокировка ключом в закрытом состоянии, нержавеющая сталь, 12В.

Модель AT-EL101  работает в режиме Н.З.(нормально закрытый), то есть при отключение электропитания замок останется в закрытом состояние. Универсальная конструкция замка позволяет устанавливать его на двери любого типа, так же замок имеет блокировку кнопки выхода, что делает его более универсальным по сравнению с замком AT-EL101A. Монтаж защелки осуществляется накладным способом.

Электромеханический замок AT-EL101, накладной, может устанавливаться как на внутренней, так и на наружной стороне двери, имеет ролик взвода пружины, есть возможность заблокировать замок ключом в закрытом состоянии. Корпус из нержавеющей стали предохраняет механизм замка от влажности.

Характеристики AT-EL101
• Тип замка: электромеханический накладной
• Питание: DC 12В
• Потребляемый ток: 3 А
• Температурный диапазон: - 40°C до + 50°C
• Габаритные размеры(ДxВxШ): 120x102x35 мм


Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
