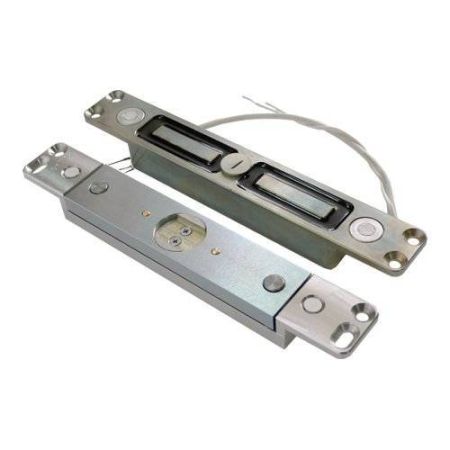

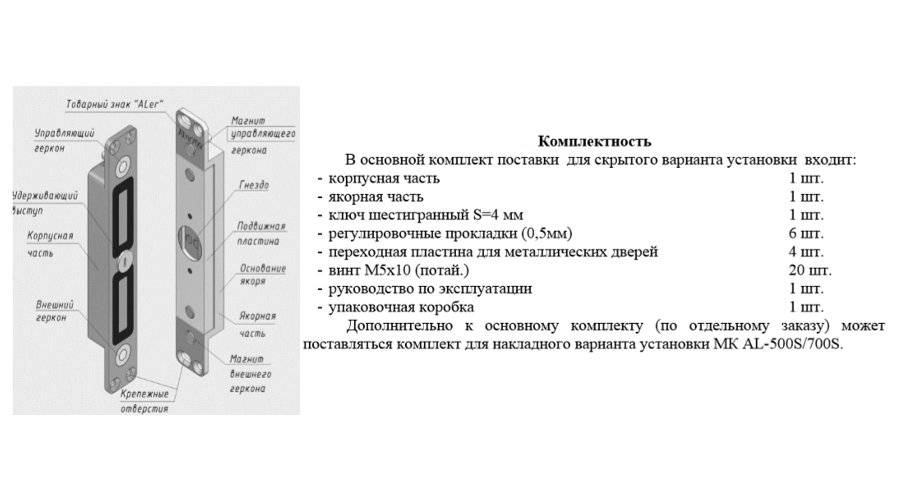

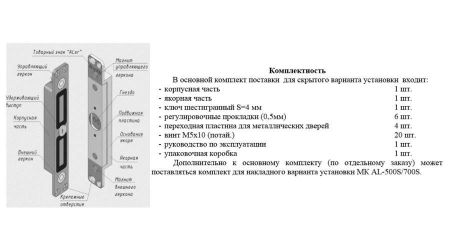

Сдвиговый электромагнитный замок AL-700SH

Замок электромагнитный AL-700SH предназначен для применения в системах контроля и управления доступом на объектах с высокими требованиями к защите и безопасности.

Сдвиговый врезной электромагнитный замок AL-700SH предназначен как для врезного (скрытого) монтажа, так и накладного, и применяется для тяжелых дверей, открывающихся в любую сторону, в том числе маятниковых. Врезной монтаж замка AL-700SH производится в двери с шириной полотна не менее 45 мм.

ЗАМОК выпускается в климатическом исполнении У2 по ГОСТ 15150-69 и предназначен для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе. Допускается эксплуатация изделия при температуре от минус 40 до плюс 40°С и относительной влажности до 95% при 25°С. По степени защиты от попадания внешних твердых тел и воды изделие соответствует классу защиты IP54 по ГОСТ 14254-2015.


Усилие удержания составляет не менее 700 кгс. Встроенный датчик контроля блокировки двери позволяет выводить информацию на пульт охраны или иное устройство.

Предусмотрена возможность эксцентриковой регулировки взаимного расположения якоря и замка для облегчения установки.

В замке впервые реализована система раннего предупреждения несанкционированного вскрытия (взлома) замка, которая срабатывает при нагрузке (давлении) на дверь более 400 кг. Данное решение позволяет получить информацию от замка уже в процессе действий по вскрытию двери, а не только о случившемся факте, что способствует более оперативным мероприятиям по предупреждению несанкционированного проникновения.

Накладной монтаж возможен при использовании монтажного комплекта МК AL-700S.

Замок AL-700SH предназначен для горизонтальной установки в верхнюю часть двери. Установка в вертикальном положении не допускается!

















Технические характеристики AL-700SH:
• Усилие удержания якоря (не менее): 700 кгс
• Напряжение питания: 12VDC или 24VDC
• Ток потребления 12/24VDC: Подброс 1,45/0,75 A
• Удержание: 0,35/0,18 A
• Допустимое колебание напряжения электропитания: +20% -10%
• Габаритные размеры корпусной части (мм): 203x30x25
• Габаритные размеры якорной части (мм): 203x30x25
• Длина кабеля для подключения замка (м) не менее: 0,3 м
• Допустимая величина зазора между рабочими поверхностями магнитопровода и якоря (мм): 2 – 5,5
• Температурный диапазон работы замка: -40°C + 40°C
• Степень защиты от внешних воздействий: IP 54
Датчик положения двери.
Коммутируемый элемент — "сухой" контакт геркона.
• Максимальная коммутируемая мощность геркона: 10 Вт
• Максимальный коммутируемый ток геркона: 0,25 А
• Максимальное коммутируемое напряжение геркона: 72 В
• Переходное сопротивление, не более: 0,5 Ом
• Пробивное напряжение геркона, не менее: 250 В
Датчик контроля замка.
Коммутируемый элемент — "сухой" контакт твердотельного реле.
• Выходные контакты реле в режиме "закрыто": нормально замкнут
• Максимальный коммутируемый ток: 0,4 А
• Максимальное коммутируемое напряжение: 60 В
• Переходное сопротивление, не более: 2 Ом

Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
