Электромагнитный замок AL-400SH с монтажным комплектом на стекло MK AL-400S-Glass

Электромагнитный замок AL-400SH с монтажным комплектом на стекло предназначен для применения в составе комплексных и индивидуальных систем контроля доступа различного функционального назначения.

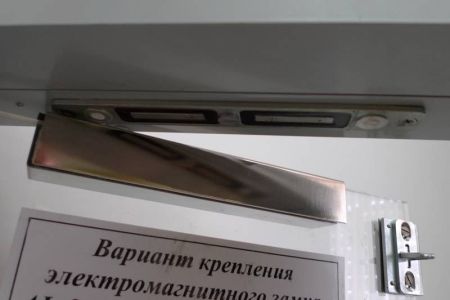

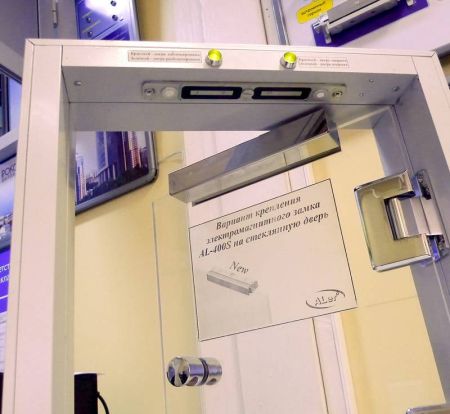

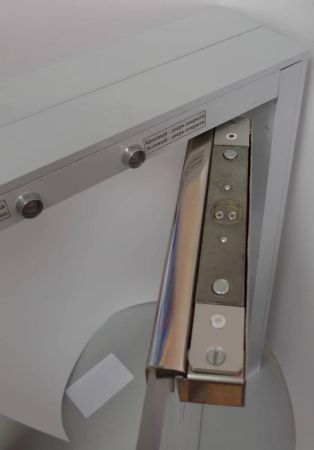

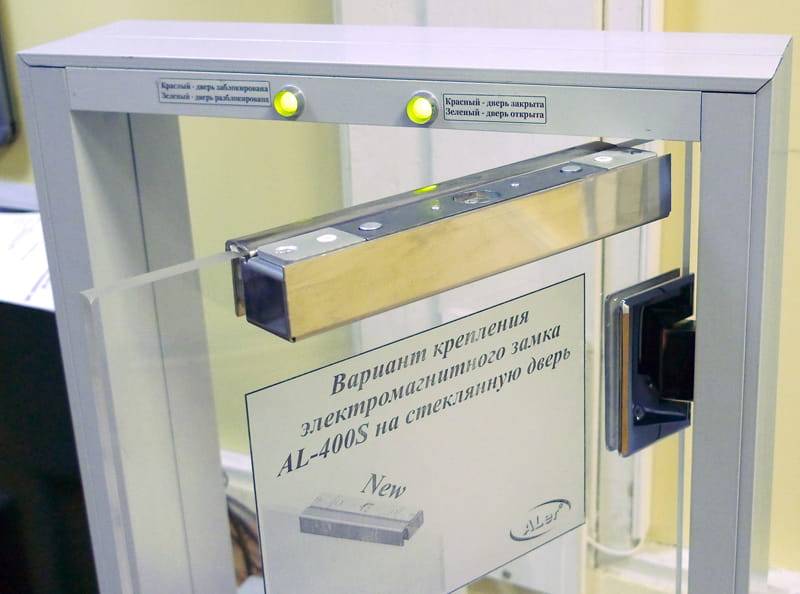

Монтажный комплект MK AL-400S-Glass предназначен для монтажа якорной части замка AL-400S на полотно стеклянной двери и может использоваться как для дверей, открывающихся в одну сторону, так и для маятниковых дверей (открывающихся в обе стороны). Использование комплекта для маятниковых дверей возможно только при условии обеспечения минимальной скорости прохождения среднего (закрытого) положения двери.

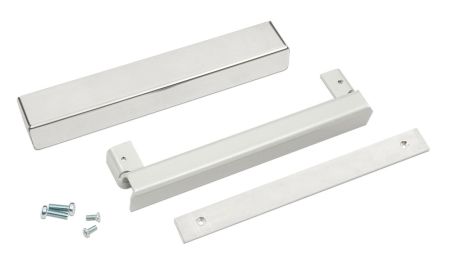

В комплект MK AL-400S-Glass входит:
• кронштейн с лентой скотч;
• кожух;
• прокладка стальная с лентой скотч;
• элементы крепежа.

Замок AL-400SH предназначен для горизонтальной установки в верхнюю часть двери. Установка в вертикальном положении не допускается!

Для монтажа обеих частей замка (якорной и корпусной) на стеклянное полотно необходимо два монтажных комплекта MK AL-400S-Glass.


Технические характеристики МК AL-400S-Glass:
• Габаритные размеры (мм): 209,5x49x31,5
• Толщина стекла дверного полотна: от 8 до 12мм
• Рекомендуемое минимальное расстояние между кромками стекол дверного полотна и проема (при монтаже на: стекло - стекло): 10-12мм

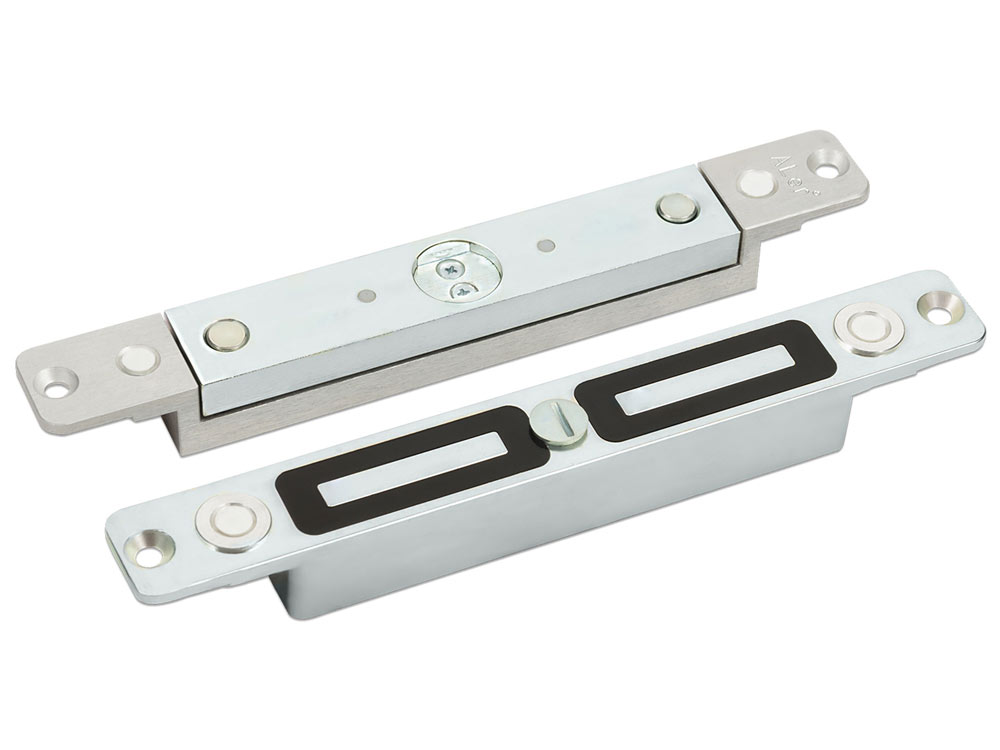

Технические характеристики AL-400SH:
• Усилие удержания (не менее): 400 кгс
• Напряжение питания: 12VDC или 24VDC
• Допустимое колебание напряжения электропитания: +20% -10%
• Ток потребления 12/24VDC: Подброс 0,9/0,55 A
• Удержание: 0,25/0,15 A
• Температурный режим эксплуатации: -40°C + 40°C
• Степень защиты от внешних воздействий: IP 54
• Габаритные размеры корпусной части (мм): 201,5x25x25
• Габаритные размеры якорной части (мм): 201,5x25x25
• Длина кабеля для подключения замка (м): не менее 0,3 м
• Допустимая величина зазора между рабочими поверхностями магнитопровода и якоря (мм): 1,5 – 4,5
• Датчик положения двери: Коммутируемый элемент — "сухой" контакт геркона.
• Режим охраны геркона: нормально замкнут
• Максимальная коммутируемая мощность геркона: 10 Вт
• Максимальный коммутируемый ток геркона: 0,25 А
• Максимальное коммутируемое напряжение геркона: 72 В
• Переходное сопротивление, не более: 0,5 Ом
• Пробивное напряжение геркона, не менее: 150 В
• Сопротивление изоляции, не менее: 10^9Ом
• Максимальное время срабатывания геркона: 0,5 mc
• Датчик контроля замка: Коммутируемый элемент — "сухой" контакт твердотельного реле.
• Выходные контакты реле в режиме "закрыто": нормально замкнут
• Максимальный коммутируемый ток: 0,4 А
• Максимальное коммутируемое напряжение: 60 В
• Переходное сопротивление, не более: 2 Ом

















Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
