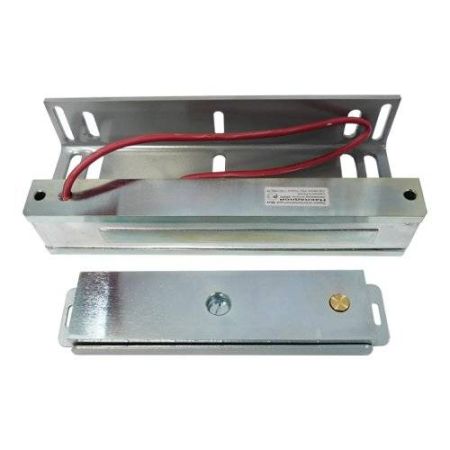

Специализированный электромагнитный замок AL-400FP предназначен для запирания противопожарных дверей аварийных и запасных выходов.
Конструктивно замок выполнен на основе серийного электромагнитного замка AL 400 «PREMIUM»
В цельнометаллическом Ш-образном корпусе замка размещена намагничивающая катушка и датчик контроля магнитного потока. Все элементы залиты термостойким компаундом и закрыты металлической крышкой. Выводной кабель огнестойкий типа КСРЭВнг-FRLS
Якорная пластина крепится к двери через переходную планку без сквозного сверления двери. Амортизатор якоря - стальная пружина.
Остаточное намагничивание полностью компенсируется подпружиненным латунным толкателем.
Встроенный датчик контроля магнитного потока (датчик Холла) предназначен для использования в различных системах контроля и сигнализации. Работоспособность датчика обеспечивается до температуры +85ºС.
Замок выдерживает предельную температуру до +220ºС, без возгорания элементов и выделения дыма в течении 60 мин, что соответствует пределу огнестойкости дверей EI60 по ГОСТ 30247.0-97
При номинальном напряжении и нормальной температуре окружающей среды усилие удержания двери в закрытом состоянии 400 кгс, при этом ток потребления – не более 0,55А.
Краткие технические характеристики AL-400FP:
• Усилие удержания якоря (не менее): не менее 400 кгс
• Ток потребления (не более):
- 12 VDC: 550 мA
- 24 VDC: 250 мA
• Допустимое колебание напряжения электропитания: +20% -10%
• Габариты корпуса (мм): 225x42x27
• Габариты якоря (мм): 162х42х14,5
• Диапазон рабочих температур: от -40С до +85С
• Датчик контроля замка.
• Коммутируемый элемент — "сухой" контакт твердотельного реле.
• Режим охраны контактов твердотельного реле: нормально замкнут
• Максимальный коммутируемый ток: 0,4 А
• Максимальное коммутируемое напряжение: 60 В
• Переходное сопротивление, не более: 2 Ом
Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.
Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.
При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.
Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.
Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД. -
Бренд Aler Артикул 615205 Исполнение Уличное Тип замка Электромагнитный замок Вид замка Накладной Назначение замка Для пожарных систем Усилие удержания якоря (не менее) 400 кг Допустимое колебание напряжения электропитания +20% -10% Напряжение питания 12 В / 24 В Потребляемый ток, макс. 500 мA / 220 мA Встроенные датчики Датчик Холла Габариты 225x42x26.5 мм Габариты якоря 195х42х14,5 Вес 3 кг Рабочая температура от -30°C до +85°C Гарантия 1 год Страна производства Россия
