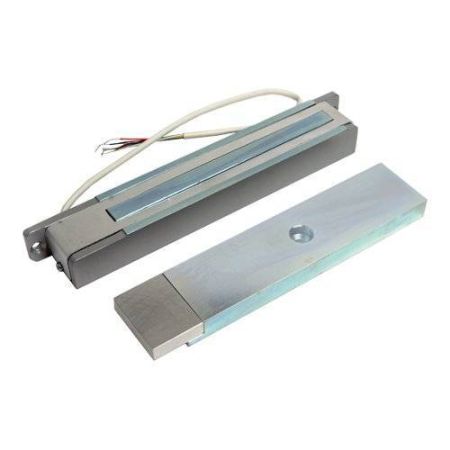

Накладной электромагнитный замок с усилием удержания не менее 300 кгс для применения в системах контроля доступа с возможностью подключения к пульту охраны.
Замок AL-300 PRemium имеет:
- встроенный датчик контроля замка (датчик Холла);
- датчик положения двери «открыто/закрыто» (геркон);
- световую индикацию состояния замка.
Замок предназначен для установки на деревянные и металлические двери внутри помещений.

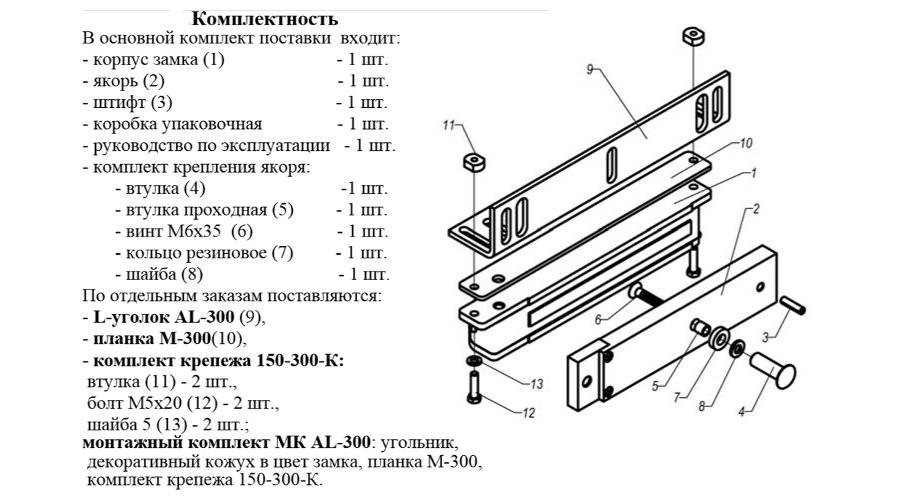

Комплектация AL-300 PRemium: корпус замка, якорь, штифт, комплект крепления якоря.
Технические характеристики AL-300 PRemium:
• Усилие удержания якоря (не менее): не менее 300 кгс
• Ток потребления (не более):
- 12 VDC: 390 мA
- 24 VDC: 200 мA
• Допустимое колебание напряжения электропитания: +20% / - 10%
• Габариты корпуса (мм): 230x38x25,5
• Габариты якоря (мм): 193х42х14,5
• Диапазон рабочих температур: от -20С до +40С
• Датчик положения двери.
• Коммутируемый элемент — "сухой" контакт геркона.
• Режим охраны геркона: нормально замкнут
• Максимальная коммутируемая мощность геркона: 5 Вт
• Диапазон коммутируемых токов: от 1 мкА до 0,3 А
• Диапазон коммутируемых напряжений: от 50 мВ до 100 В
• Контактное сопротивление, не более: 0,2 Ом
• Пробивное напряжение геркона, не менее: 110 В
• Сопротивление изоляции, не менее: 10^9 Ом
• Максимальное время срабатывания геркона: 0,5 мc
• Зона срабатывания геркона при смещении якоря вдоль рабочей поверхности корпуса, не менее: 4х4 мм
• Датчик контроля замка.
• Коммутируемый элемент — "сухой" контакт твердотельного реле.
• Режим охраны контактов твердотельного реле: нормально замкнут
• Максимальный коммутируемый ток: 0,4 А
• Максимальное коммутируемое напряжение: 60 В
• Переходное сопротивление, не более: 2 Ом
Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.
Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.
При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.
Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.
Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД. -
Бренд Aler Артикул 615209 Исполнение Уличное Тип замка Электромагнитный замок Вид замка Накладной Назначение замка Стандартные двери Усилие удержания якоря (не менее) 300 кг Допустимое колебание напряжения электропитания +20% -10% Напряжение питания 12 В / 24 В Потребляемый ток, макс. 350 мA / 150 мA Встроенные датчики Геркон, Датчик Холла Габариты 230x38x25.5 мм Габариты якоря 195х42х14,5 Вес 2.1 кг Рабочая температура от -20°C до +40°C Цвет Белый, серый, коричневый Гарантия 1 год Страна производства Россия
