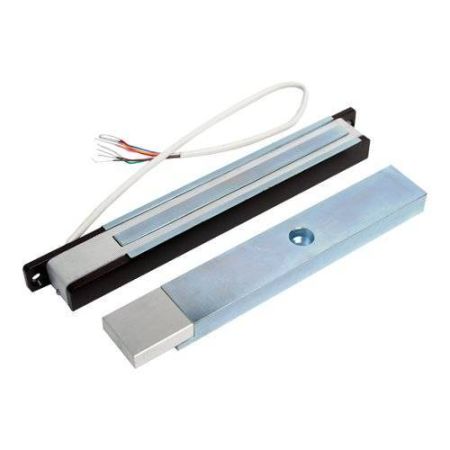

Накладной электромагнитный замок AL-200 PRemium

Накладной электромагнитный замок для применения в системах контроля доступа с возможностью подключения к пульту охраны.

Сдвиговый врезной электромагнитный замок с усилием 700 кгс предназначен как для врезного (скрытого) монтажа, так и накладного, и применяется для тяжелых дверей, открывающихся в любую сторону, в том числе маятниковых. Врезной монтаж производится в двери с шириной полотна не менее 45 мм.Накладной монтаж возможен при использовании монтажного комплекта AL-200 Premium.Замок AL-200 Premium предназначен для горизонтальной установки в верхнюю часть двери. (Установка в вертикальном положении не допускается!)"

 Замок имеет:
- встроенный датчик контроля замка (датчик Холла);
- датчик положения двери «открыто/закрыто» (геркон);
- световую индикацию состояния замка.

Устанавливается на легкие деревянные и пластиковые двери.

Замок предназначен для установки на легкие деревянные и пластиковые двери внутри помещений.

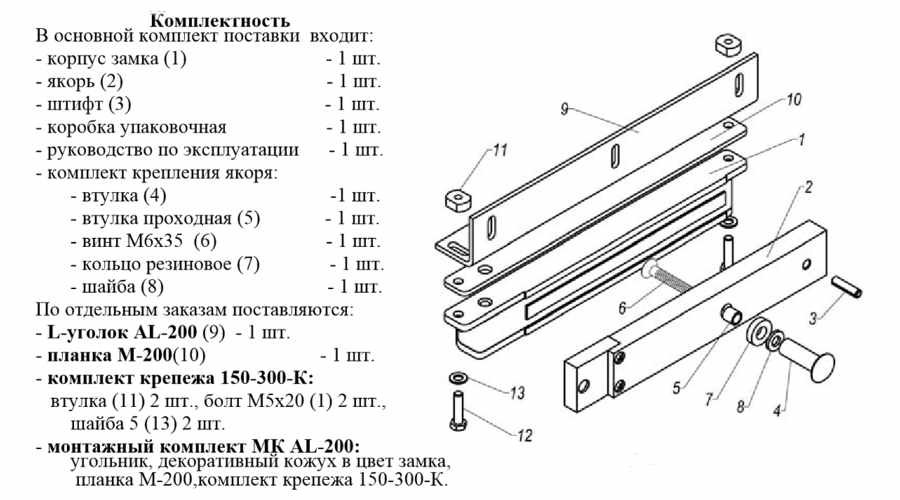

Комплектация AL-200 PRemium: корпус замка, якорь, штифт, комплект крепления якоря.


Характеристики:
• Усилие удержания якоря (не менее) не менее: 200 кгс
• Ток потребления: 12 VDC 350 мA
• Допустимое колебание напряжения электропитания: +20% / - 10%
• Габариты корпуса: 230x30x19,5 мм
• Габариты якоря: 197х32,5х14,5 мм
• Диапазон рабочих температур: от -20С до +40С
• Датчик положения двери.
• Коммутируемый элемент — "сухой" контакт геркона.
• Режим охраны геркона нормально замкнут
• Максимальная коммутируемая мощность геркона: 1 Вт
• Диапазон коммутируемых токов: от 5 мкА до 1,0 А
• Диапазон коммутируемых напряжений: от 50 мВ до 24 В
• Контактное сопротивление, не более: 0,2 Ом
• Пробивное напряжение геркона, не менее: 110 В
• Сопротивление изоляции, не менее: 10^9 Ом
• Максимальное время срабатывания геркона: 0,3 мc
• Зона срабатывания геркона при смещении якоря вдоль рабочей поверхности корпуса, не менее: 4х4 мм
• Датчик контроля замка.
• Коммутируемый элемент — "сухой" контакт твердотельного реле.
• Режим охраны контактов твердотельного реле нормально замкнут
• Максимальный коммутируемый ток: 0,4 А
• Максимальное коммутируемое напряжение: 60 В
• Переходное сопротивление, не более: 2 Ом

















Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.

Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.

При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.

Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.

Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
