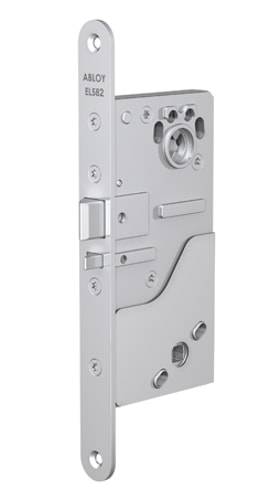

ABLOY EL582 - соленоидный замок с управлением от нажимной ручки предназначен для использования в металлических и деревянных дверях. Подходит для дверей со средней проходимостью. Замок электрически управляется от системы контроля доступа или от удаленного устройства, такого как реле времени, кодонаборной панели или кнопки. Согласно стандарту EN, замок может использоваться в противопожарных дверях.
Места применения

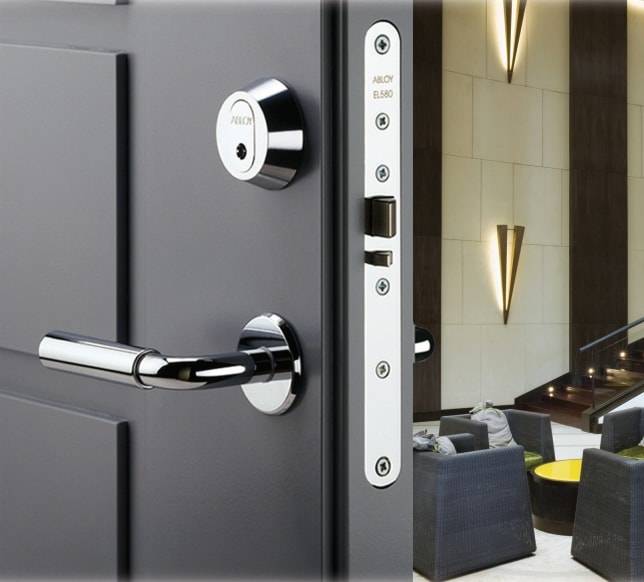

Замок ABLOY EL582 рекомендован для использования во внутренних дверях коммерческих и общественных зданий, больниц, образовательных учреждений и во внешних дверях частных домов и коттеджей. Замки с управлением от ручки не могут быть использованы с приводами дверной автоматики.
Комплект поставки:
• Электромеханический замок
• Контактные муфты
• Крепежные винты
• Инструкция установке и монтажу
Дверные ручки Abloy не входят в комплект поставки и приобретаются отдельно.
Функционирование
Режим работы замков с электрически управляемой ручкой можно выбрать как нормально открытый, так и нормально закрытый. В нормально закрытом режиме замок снаружи может быть открыть нажимной ручкой при подаче питания, без питания ручка имеет свободный ход. В нормально открытом режиме замок снаружи может быть открыт при снятии питания. Замки всегда автоматически запираются, при закрывании двери. В замке ABLOY EL582 внешняя и внутренняя ручки электрически контролируется. Для корректной работы ручки используется сплошной шток. Также замок всегда можно открыть от цилиндра механическим способом с помощью ключа.
Особенности
• Уличная ручка подключается (или отключается) к механизму убирания ригеля от сигнала управления (подается или снимается электропитание)
• Сигнал управления не убирает ригель внутрь корпуса, а только вводит в зацепление механизм поворота, который при нажатии на фалевую ручку убирает ригель внутрь корпуса
• Внутренняя ручка постоянно подключена к механизму поворота замка (свободный выход из помещения)
• Внутреннюю и наружную ручки можно контролировать с помощью электричества. При режиме работы «закрыт без питания» ручки действуют, если питание включено; не действуют, если питание отключено. При режиме «открыт без питания» ручки действуют противоположным образом. Замок всегда можно открыть ключом или поворотной кнопкой цилиндра
• Замок защелкивается автоматически при закрывании двери. Выход ригеля можно изменять (14 или 20 мм). Управление замком осуществляется различными импульсными устройствами («сухие контакты», работающие на замыкание). Например считыватели, нажимные кнопки, СКУД, таймеры и т.д.
• Функционально замок можно выставить, как нормально закрытый (закрыт без питания), так и нормально открытый (открыт без питания)
• Замок не подходит для использования с распашной автоматикой для дверей
• Обработка: сталь хромированная
Работа электромеханического замка под управлением контроллера СКУД
Замки с управлением от ручки можно выставить, как нормально закрытые, так и нормально открытые. При установке нормально закрытый, замок можно открыть от ручки, когда питание включено и нельзя открыть, когда питание отключено. При установке нормально открытый, электрическая функция меняется на противоположную.
Замки автоматически защёлкиваются, когда дверь закрывается. Манипуляция с язычком невозможна. Замок защёлкивается только, когда дверь закрыта (выход ригеля 20 мм у EL580 / EL582). В замках ABLOY® EL580 и PE580 внешняя ручка электрически управляемая.
Замок можно всегда открыть от внутренней ручки (EL580 / EN 179) или эвакуационной штанги (PE580 / EN 1125). Для правильной работы ручки требуется раздельный шток. Механическое открывание от цилиндра возможно всегда. У замка ABLOY® EL582 как внутренняя, так и внешняя ручки электрически управляемые. Механическое открывание от цилиндра или поворотной кнопки возможно всегда.
Схема подключения замка EL582 к устройствам СКУД
Индикация
Замки оборудованы следующими выводами индикации:
• положение ригеля
• ручка нажата
Технические характеристики ABLOY EL582:
• Рабочее напряжение: 12 или 24 В постоянного тока (-10% - +15%)
• Рабочий ток:
- максимальный 0,55 А (12 В) или 0,27 А (24 В),
- ток покоя 0,24 А (12 В) или 0,11 А (24 В)
• Диапазон температур: -20 °С…+60 °С
• Выход ригеля: 14 мм / 20 мм
• Расстояние от поверхности передней планки до середины отверстия под цилиндр: 50 мм / 70 мм
• Передняя планка 22 мм
• Шпиндель замка: 8 мм
• Обработка планки: Хромирование
• Стандарты: EN 1634-1 Противопожарный, EN 61000-6-1: 2001 ЭМС, EN 61000-6-3: 2001 ЭМС, EN 12209: 2004 Механическая выносливость, EN 179: 2008 Аварийный выход (EL580), EN1125: 1997/A1: 2001 Эвакуационный выход (PE580)
Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.
Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.
При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.
Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.
Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД. -
Бренд Abloy Артикул 61554413 Исполнение Уличное Тип замка Электромеханический замок Вид замка Врезной Назначение замка На любой тип дверей, Стандартные двери, Для пожарных систем Напряжение питания 12 В / 24 В Потребляемый ток, макс. 550 мА Встроенные датчики Нет датчиков Рабочая температура от -20°C до +60°C Цвет Металл Гарантия 1 год Страна производства Финляндия
