Места применения

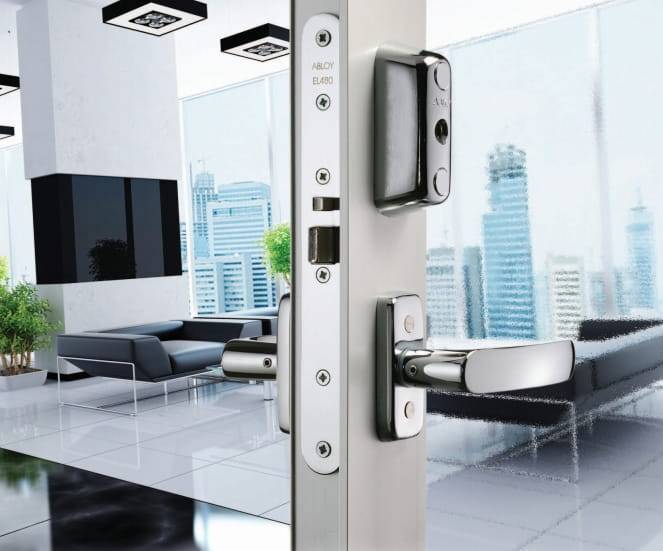

Замок ABLOY EL480 рекомендован для использования в качестве исполнительного устройства системы контроля и управления доступом (СКУД) для внутренних профильных дверей офисов, торговых помещений, общественных или административных зданий, складов, служебных помещений банков и др. Замок EL480 можно устанавливать на двери запасных выходов и на противопожарные двери. При необходимости электромеханический замок можно в любой момент открыть ключом или внутренней ручкой.
Замки с управлением от ручки лучше всего подходят для дверей со средней проходимостью. Также замки можно ставить на двери запасного выхода и противопожарные двери (EN). Их нельзя использовать с дверной автоматикой. Замки управляются электрически различными системами управления доступом или оборудованием удалённого доступа. Такими, как нажимная кнопка, кодонаборная панель или таймер
Комплект поставки:
• Электромеханический замок
• Контактные муфты
• Крепежные винты
• Инструкция установке и монтажу
Дверные ручки Abloy не входят в комплект поставки и приобретаются отдельно.
Функционирование
Режим работы замков с электрически управляемой ручкой можно выбрать как нормально открытый, так и нормально закрытый. В нормально закрытом режиме замок снаружи может быть открыть нажимной ручкой при подаче питания, без питания ручка имеет свободный ход.
В нормально открытом режиме замок снаружи может быть открыт при снятии питания. Замки всегда автоматически запираются, при закрывании двери. В замке ABLOY EL480 внешняя ручка электрически контролируется. Замок всегда открывается внутренней нажимной ручкой или нажимной штангой. Для корректной работы ручки используется раздельный шток. Также замок всегда можно открыть от цилиндра механическим способом с помощью ключа.
Работа электромеханического замка под управлением контроллера СКУД
При работе EL480(29/25 mm) под управлением СКУД, контроллер СКУД осуществляет блокировку или разблокировку внешней ручки электромеханического замка путем отключения или подачи напряжения питания на замок. В дежурном режиме электромеханический замок находится в запертом состоянии («нормально закрыт»), его внешняя ручка заблокирована и напряжение на замок не подается. Если на контроллер СКУД со считывателя поступает код владельца карты доступа, которому разрешен проход через дверь с EL480, контроллер подает на электромеханический замок напряжение, внешняя ручка замка разблокируется и дверь можно открыть извне. При этом внутренней ручкой электромеханический замок можно открыть всегда.
В зависимости от конфигурации СКУД электромеханический замок может управляться не только контроллером, но и считывателем, таймером, кнопкой выхода и другими устройствами.
Схема подключения замка EL480 к устройствам СКУД
Настройки замка под конкретные условия работы
В отличие от других замков ABLOY соленоидного типа, электромеханический замок EL480 имеет раздельные шпиндели оригинальной конструкции, благодаря чему ручки замка независимы друг от друга. Кроме того, электромеханический замок универсален: его можно настроить для работы как на «правых», так и на «левых» дверях, перевести в режим «нормально открыт» или «нормально закрыт», поменяв направление соленоида, а также использовать источник постоянного тока напряжением 12 или 24 вольта.
Работа замка в режиме «нормально закрыт»
Если электромеханический замок настроен для работы в режиме «нормально закрыт» и на него не подается напряжение питания, то ригель EL480 выдвинут в ответную часть и замок находится в закрытом состоянии, а его внешняя ручка заблокирована. В этом случае дверь заперта и ее можно открыть снаружи только ключем. Изнутри дверь всегда можно открыть внутренней ручкой.
Для открытия двери внешней ручкой на электромеханический замок необходимо подать напряжение питания. Как правило, электромеханические замки с режимом «нормально закрыт» устанавливают на внешние профильные двери офисов, находящиеся внутри офисного здания, поскольку при возможных сбоях в электропитании они всегда будут заперты.
Применение электромеханического замка с режимом «нормально открыт»
Если во внутренних помещениях офиса, магазина, склада и других объектов двери должны быть разблокированы на открытие извне в дневное время и заблокированы в ночное, специалисты ABLOY рекомендуют использовать электромеханические замки EL480, настроенные на работу в режиме «нормально открыт». В этом случае, в дневное время суток напряжение питания на электромеханические замки не подается и внешние ручки замков не заблокированы. Чтобы электромеханический замок каждой двери перевести в запертое состояние, например, одновременно в 19-00, контроллер СКУД автоматически подает напряжение питания на все замки и блокирует их внешние ручки. Отпереть двери можно либо внутренней ручкой или ключем. После открытия и закрытия двери электромеханический замок снова заблокирует внешнюю ручку.
Высокая надежность и продолжительность наработки на отказ EL480
Как и другие замки Abloy, электромеханический замок EL480 сертифицирован по высшему классу устойчивости к взлому и имеет высокую износоустойчивость. Такие высокие эксплуатационные характеристики этих замков обусловлены особенностями их конструкции и применением запатентованных цилиндров Abloy. В зависимости от важности охраняемого объекта, в электромеханический замок этой модели можно установить цилиндры скандинавского овального или финского типа серий ASSA, Abloy Classic, Trio Ving, RUKO, Abloy Pro, а также цилиндры новой серии Protec, обладающие самой высокой надежностью в мире. Кроме того, от сверления и распиливания электромеханический замок предохраняют стальные шайбы и специальные пластины. Все детали замка EL480 выполнены из антикоррозионных сплавов, а ригель изготовлен из высококачественной стали.
Конструктивные особенности электромеханического замка Abloy EL480

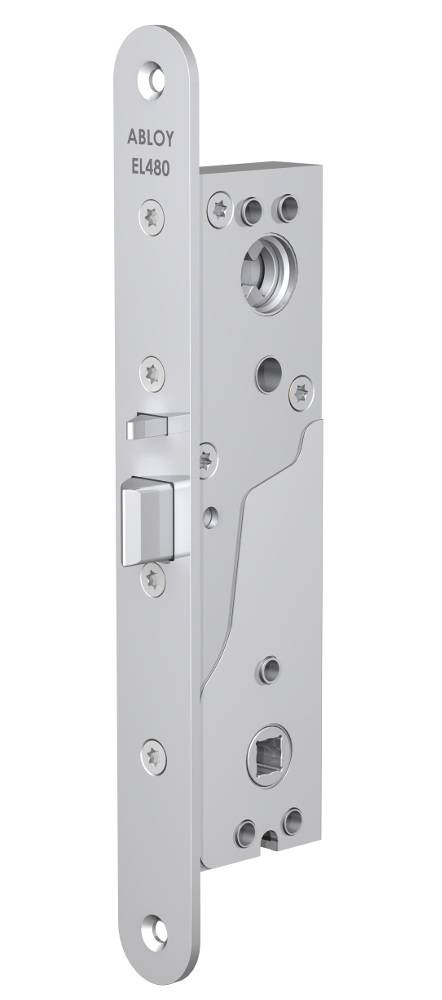

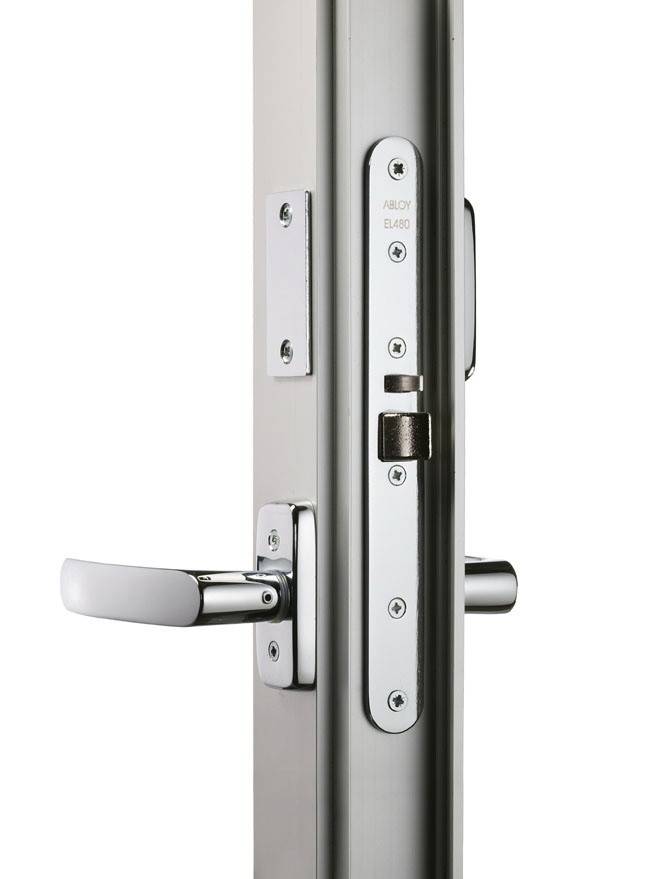

Поскольку EL480 предназначен для установки в профильные двери, то электромеханический замок имеет очень малое расстояние от края двери до середины цилиндра (29 или 35 мм), узкую переднюю планку в 22 мм, а также скандинавский стандарт врезки. В корпус электромеханического замка встроен микропереключатель для установки положения ригеля, который выдвигается на длину до 14 мм. В комплект поставки EL480 входят переходные пластины, контактные муфты, крепежные винты, схема сверления и подключения, а также инструкция по монтажу замка на дверь.
Технические характеристики ABLOY EL480:
• Индикация: положения ригеля
• Рабочее напряжение: 12 или 24 В постоянного тока (-10% - +15%)
• Рабочий ток:
- максимальный 0,55 А (12 В) или 0,27 (24 В)
- ток покоя 0,24 А (12 В) или 0,11 А (24 В)
• Диапазон температур: -20 °С…+60 °С
• Выход ригеля: 14 мм
• Бэксэт (расстояние от передней планки до середины целиндра): 29 мм, 35 мм
• Шпиндель замка: 8 мм
• Обработка планки: Хромирование
Внимание 1 (Диод)
При подключении электромагнитных или электромеханических замков постоянного тока к контроллеру СКУД, их необходимо шунтировать диодами. Наиболее часто используется диод 1N4007.
Категорически запрещается использование замков с не подключёнными защитными диодами! ЭДС самоиндукции, возникающая на катушке замка при размыкании питания, может достигать нескольких сотен вольт.
При отсутствии защитного диода за счёт искрообразования происходит обгорание контактов реле контроллера СКУД и выход его из строя.
Внимание 2 (Блок питания)
Электромагнитные и электромеханические замки необходимо запитывать от отдельного источника питания. При использовании общего блока питания для замка и контроллера СКУД высоковольтные помехи на линии питания могут вызывать сбои в работе контроллера.
Провода питания вести отдельным кабелем для исключения влияния электромагнитных импульсов, генерируемых при срабатывании замков, на работу контроллера СКУД. В противном случае, большинством производителей контроллеров, не гарантируется стабильная работа контроллера СКУД.
Бренд | Abloy |
Исполнение | Уличное |
Тип замка | Электромеханический замок |
Вид замка | Врезной |
Назначение замка | На любой тип дверей, Для подъездных дверей, На дверь в квартиру, Стандартные двери, Для пожарных систем |
Возможность открытия ключом | есть |
Встроенные датчики | Нет датчиков |
Тип блокировки | Нормально закрытый (НЗ), Нормально открытый (НО) |
Высота замка, мм | 163.5 |
Глубина замка, мм | 47 |
Ширина замка, мм | 20 |
Клавиатура | Нет |
Напряжение питания | 12 В / 24 В |
Потребляемый ток, макс. | 550 мА |
Рабочая температура | от -20°C до +60°C |
Цвет | Металл |
Гарантия | 1 год |
Страна производства | Финляндия |
