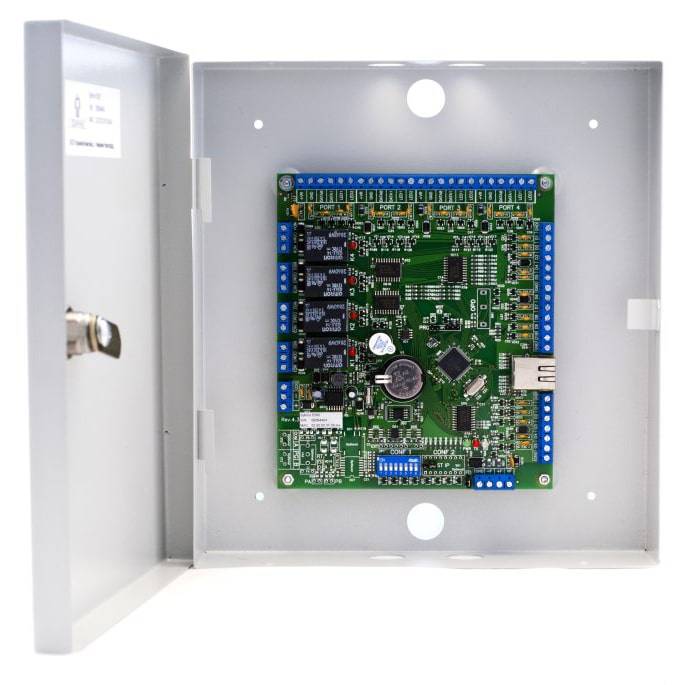

Контроллер Sigur E900U

Контроллер «Sigur» E900U предназначен для работы в составе системы контроля и управления доступом (СКУД) «Sigur».

Каждый контроллер может управлять турникетом, электромеханической калиткой, воротами, шлагбаумом или двумя дверьми, в зависимости от настроек. Каждый контроллер моментально реагирует на запрос доступа (считанную карточку, нажатую кнопку и т.п.). Данное свойство абсолютно не зависит от количества контроллеров в системе, качества связи, количества персонала и от дальности линии связи.

Независимо от наличия связи с сервером системы, контроллер принимает решение о разрешении либо запрете доступа самостоятельно, на основании базы ключей и режимов доступа, хранящейся в энергонезависимой памяти контроллера.
Все зарегистрированные события хранятся в энергонезависимой памяти контроллера. Дата и время события регистрируется по показаниям встроенных часов реального времени. При наличии связи с сервером, события автоматически передаются на сервер СКУД. Этим достигается максимальная надёжность системы.

Контроллеры «Sigur» являются сетевыми.
Независимо от наличия связи с сервером системы, каждый контроллер принимает решение о разрешении либо запрете доступа самостоятельно, на основании базы ключей и режимов доступа, хранящейся в энергонезависимой памяти контроллера. Все зарегистрированные события также хранятся в энергонезависимой памяти контроллера. Дата и время события регистрируется по показаниям встроенных часов реального времени. При наличии связи с сервером события автоматически передаются на сервер СКУД.
Основные настройки, определяющие свойства подключенных датчиков, считывателей и исполнительных устройств, выполняются переключателями, расположенными на плате контроллера.
Текущие настройки, определяющие разграничения уровней доступа (определение ключей и режимов), осуществляются с помощью программного обеспечения СКУД «Sigur».

Программное обеспечение Sigur - бесплатно!



Общее для всех моделей контроллеров «Cфинкс»:
Защита цепи питания:
• Защита от перенапряжения, переполюсовки и перегрузок (самовосстанавливающийся предохранитель и сапрессор)
Защита линии связи RS485:
• Полная гальваническая развязка (напряжение до 1 500 В). Встроенная двухуровневая грозозащита (ток подавления одиночного выброса - 15 000 А, периодической помехи - 10 А, ограничение входного напряжения - на уровне -7... +12 В). Самовосстанавливающиеся предохранители для защиты от перегрузок и замыканий в линии связи
Защита входных интерфейсов:
• От перенапряжения и переполюсовки (самовосстанавливающиеся предохранители и сапрессоры)
Защита выходных интерфейсов:
• Гальваническая развязка линий управления (4 реле). Защита линий индикации и выходов общего назначения от перенапряжения, перегрузки и переполюсовки (самовосстанавливающийся предохранитель и сапрессор)

Ограничение числа лиц в зоне
В ПО Sigur можно ограничить число сотрудников или автомобилей, одновременно находящихся на определенной территории, а для оповещения о наличии, либо отсутствии свободных мест - использовать информационные индикаторы и табло.

• удобно для организации парковок автотранспорта
• возможность организации режима шлюза
• информирование о наличии или отсутствии свободных мест с помощью табло



Примеры использования
Наиболее распространенный пример использования данной функции - организация парковки автомобилей. В случае, если все места на стоянке заняты, система автоматически откажет в доступе при запросе проезда. Для удобства пользователей вы можете подключить к Sigur специальные информационные табло: на них будет выводиться информация о наличии свободных мест и их количестве.

Механизм работы
Территория объекта делится на зоны, ограниченные точками доступа. Для каждой зоны настраивается ограничение вместимости. Если оно не задано, оно не будет отслеживаться системой. Информировать о наличии свободных мест можно при подключении табло «Инфотаб» или индикатора «Мест нет».

Функция работает глобально в рамках системы: периметр ограниченной зоны может обслуживаться несколькими контроллерами, однако для ее работы необходима связь с сервером системы.

Подключение информационных табло и индикаторов
Индикаторы могут отображать только текстовую информацию «Свободно» или «Мест нет». Они подключаются к любой свободной клемме контроллера Sigur и активируются при заполнении зоны. Например, при наличии свободных мест на автопарковке будет светиться надпись «Свободно».

В отличие от индикаторов табло не только отображают информацию о наличии свободных мест, но и их точное количество, а также могут содержать мнемонические указатели, например, стрелки, показывающие направление движения. Сейчас к серверу Sigur возможно подключение информационного табло «Инфотаб» через преобразователь Sigur Connect.

Организация режима шлюза и управление шлюзовыми кабинами
Другой пример использования функции - организация режима шлюза. Это позволит не пускать в шлюзовую кабину персонал, если в текущий момент там уже ведется проверка какого-либо сотрудника.
Шлюз помогает упорядочить проход при большом потоке и повысить строгость доступа в необходимые помещения.

• организация шлюза на базе двух дверей
• поддержка полноценного управления со шлюзовыми кабинами и тамбурами
• автономная реализация логики прохода

Назначение шлюза
Режим шлюза используют для разделения потока людей или изолирования человека с целью его идентификации или блокировки на оборонных предприятиях.

Также шлюз позволяет обследовать персонал на наличие запрещенных к проносу предметов на заводах и фабриках и выполнять определенные технологические операций: например, очищать работников от пыли на производстве микросхем или обеззараживания отравляющих веществ в химических лабораториях.

Типы шлюзов
Логика работы контроллера Sigur позволяет организовать шлюзовой тамбур на базе двух дверей (при активации определенных настроек) или подключить к нему готовую шлюзовую кабину.

Организация и настройка шлюзового тамбура
Шлюзовой тамбур обычно представляет собой две точки доступа «дверь - дверь» и замкнутое пространство между ними. Открытие второй двери зависит от состояния первой. При работе со шлюзом в Sigur настраиваются следующие параметры:

• Не позволять открыть вторую дверь, когда открыта первая и наоборот.
В этом случае пока вторая дверь шлюза не будет закрыта (человек не покинет шлюз), первая дверь не откроется (следующий человек не сможет войти), при этом будут формироваться соответствующие сообщения, например, «Доступ запрещен. Другая дверь шлюза сейчас открыта».
• Автооткрытие дверей после входа в помещение (шлюз).
При этом доступно для настройки время после закрытия первой двери (вход в шлюз), по прошествии которого, будет автоматически открыта вторая дверь (выход из шлюза).
• Ограничить число людей в зоне.
Задается максимальное количество людей, имеющих возможность одновременного находится в шлюзовом тамбуре. При попытке входа человека, когда в зоне уже находится максимально допустимое количество персонала, системой будет сформировано сообщение «Превышение числа лиц в зоне».
• Параметр «Электромеханический замок, запирается сам только по закрытию двери».
При включении этой опции после разблокировки замка контроллер будет считать дверь открытой до тех пор, пока её физически не откроют и не закроют снова (разомкнется и замкнется геркон).
• Шлюзовой алгоритм реализуется контроллером автономно и гарантирует стабильную работу даже при отсутствии связи с сервером, что удобно при использовании на территориально-распределенных объектах.

Схема организации шлюза на двух дверях


 Для усиления контролирующих функций шлюзовой тамбур может быть оснащен дополнительными устройствами, например, металлодетектором, датчиком движения, весами или биометрическим считывателем.

Проверять определенные параметры сотрудника, находящегося в шлюзе, и на их основе разрешать или запрещать проход может охранник, наблюдающий за персоналом через стекло или видео камеру, при этом будет задействована еще одна сложная схема прохода «Запрос санкции охраны на проход», которая также доступна в Sigur.

Управление светофорами и информационными табло
Организуйте удобное движение трафика автотранспорта по территории компании с помощью подключения к Sigur светофоров и различных информационных табло.

• управление информационными табло / интеграция с «Инфотаб»
• полноценное управление светофорами
• автономная реализация большинства логик работы
• не требуется дополнительного оборудования

Назначение и применение
Табло часто используются на автомобильных парковках, объектах, где ведется погрузо-разгрузочная деятельность, а также при организации систем электронной очереди.

Светофоры помогут упорядочить проезд транспорта и избежать ДТП на КПП.

Подключение простейших табло
Примерами таких устройств могут быть «зеленая стрелка / красный крест», «свободно / занято» и прочие. Они часто используются на парковках для оповещения клиентов о наличии или отсутствии свободных мест или могут указывать направление проезда с помощью стрелки.
Такие табло просто подключаются с помощью «сухого контакта» к любому свободному выходу контроллера.

Интеграция с информационными табло
На данный момент Sigur интегрирована с информационными табло «Инфотаб». Оно подключается к серверу системы посредством преобразователя интерфейсов Sigur Connect (RS485 - USB). Основная функция интеграции с «Инфотаб» заключается в том, что наряду с информацией о наличии / отсутствии свободных мест на табло также указывается их точное количество.

Другие модели табло, которые отображают информацию о номере оператора, обслуживающего тот или иной талон, о количестве оставшихся проходов или личных данных проходящего, могут быть интегрированы в Sigur по дополнительному запросу.

Подключение светофоров
Для управления транспортными потоками на территории объекта к свободным клеммам контроллеров Sigur можно подключить светофоры. В случае, когда все клеммы контроллера заняты, например, для управления шлагбаумом, для подключения светофора вы можете использовать внешние реле. Более подробно об этом вы можете узнать из документации.

Логика управления светофорами реализована автономно, поэтому будет выполняться даже при отсутствии связи с сервером Sigur. В случае, когда два транспортных средства пытаются проехать через один шлагбаум с противоположных сторон, зеленый сигнал светофора включится тому, кто первым получил разрешение на доступ.

Идентификация автомобилей может происходить по бесконтактной карте, радиобрелку, государственному номеру (в случае интеграции с системами видеонаблюдений) и прочим признакам.

Переключение светофора с зеленого на красный происходит:
• немедленно после активации датчика пересечения под стрелой шлагбаума (как правило, это фотодатчик)
• за несколько секунд до закрытия точки проезда (шлагбаума) в случае, если автомобиль не успел проехать, а тайм-аут ожидания - закончился. Длительность тайм-аута настраивается
