Контроллер Sigur E500U

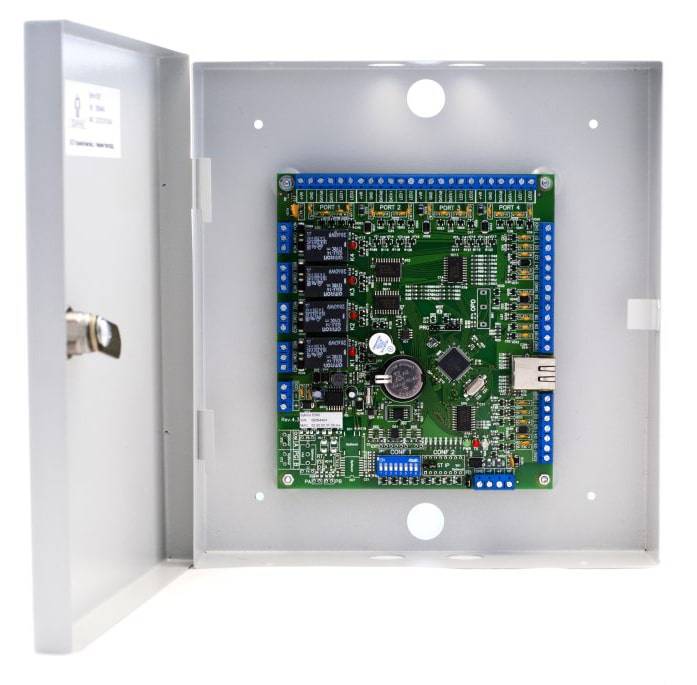

Контроллер «Sigur» E500U (обновленная версия E500) предназначен для работы в составе системы контроля и управления доступом (СКУД) «Sigur».
Основное отличие от E500 заключается в том, что теперь контроллер E500U может управлять 4-мя дверьми со считывателем на вход и кнопкой на выход.

Каждый контроллер может управлять четырьмя точками доступа: дверьми, турникетами, воротами в зависимости от настроек и наличии свободных клемм.
Каждый контроллер моментально реагирует на запрос доступа (считанную карточку, нажатую кнопку и т.п.).
Данное свойство абсолютно не зависит от количества контроллеров в системе, качества связи, количества персонала и от дальности линии связи.
Независимо от наличия связи с сервером системы, контроллер принимает решение о разрешении либо запрете доступа самостоятельно, на основании базы ключей и режимов доступа, хранящейся в энергонезависимой памяти контроллера.
Все зарегистрированные события хранятся в энергонезависимой памяти контроллера. Дата и время события регистрируется по показаниям встроенных часов реального времени. При наличии связи с сервером, события автоматически передаются на сервер СКУД.
Этим достигается максимальная надёжность системы, независимость контроллеров от сервера и быстрота реакции контроллера на происходящие события.

Комплект поставки:
1 Контроллер в металлическом корпусе: 1 шт.
2 Компакт диск с данной инструкцией в электронном виде: 1 шт.
3 Гарантийный талон с отметкой о дате продажи: 1 шт.
4 Диод 1N4007: 4 шт.

Программное обеспечение Sigur - бесплатно!

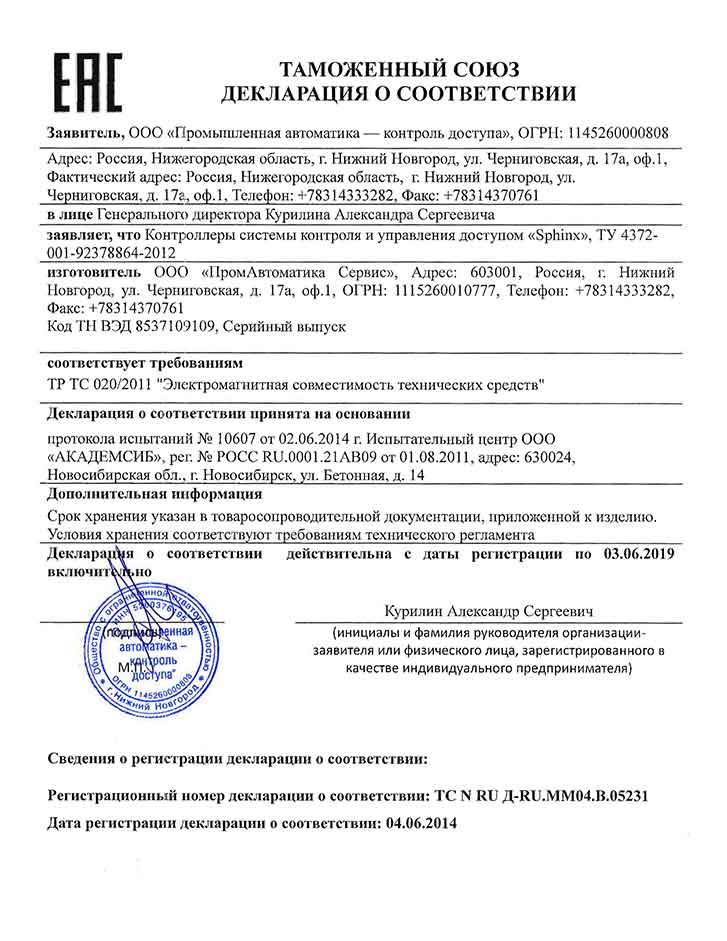

Контроллер «Sigur» сертифицирован на соответствие следующим стандартам:
• ГОСТ Р 51241-2008. Средства и системы контроля и управления доступом.
• ГОСТ Р 50009-2000. Совместимость технических средств электромагнитная технические средства охранной сигнализации.
• ГОСТ Р 51317.6.1-99 (МЭК 61000-6-1-97). Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением.
• ГОСТ Р 51317.6.3-99 (СИСПР/МЭК 61000-6-3-96). Совместимость технических средств электромагнитная. Помехоэмиссия от технических средств, применяемых в жилы

Сводная таблица контроллеров Sigur

Модель	E300H	E100	E500U	R500U	E900U	R900U
Управление устройствами	Гостиничный номер	Терминал учета рабочего времени	4 точки доступа: двери, турникеты, ворота или шлагбаумы (в зависимости от настроек и наличии свободных клемм)
Энергонезависимая память	50 ключей 500 временных зон 40000 событий	40000 событий количество ключей неограничено	7000 ключей 500 временных зон 40000 событий		96000 ключей 30000 временных зон 400000 событий
Интерфейс связи	Ethernet		Ethernet	RS485	Ethernet	RS485
Количество считывателей	До двух	2 встроенных считывателя: EM-Marine Mifare	До четырех (в том числе биометрических)
Интерфейсы подключения	Wiegand-26 Dallas Touch Memory		Wiegand-26 Wiegand-34 Wiegand-4/6/8 (для клавиатур) Dallas Touch Memory
Температура	От -20 до +50°C				От -40 до 50°C
Гарантия	5 лет

Общее для всех моделей контроллеров «Sigur»:
Защита цепи питания:
• Защита от перенапряжения, переполюсовки и перегрузок (самовосстанавливающийся предохранитель и сапрессор)
Защита линии связи RS485:
• Полная гальваническая развязка (напряжение до 1 500 В). Встроенная двухуровневая грозозащита (ток подавления одиночного выброса - 15 000 А, периодической помехи - 10 А, ограничение входного напряжения - на уровне -7... +12 В). Самовосстанавливающиеся предохранители для защиты от перегрузок и замыканий в линии связи
Защита входных интерфейсов:
• От перенапряжения и переполюсовки (самовосстанавливающиеся предохранители и сапрессоры)
Защита выходных интерфейсов:
• Гальваническая развязка линий управления (4 реле). Защита линий индикации и выходов общего назначения от перенапряжения, перегрузки и переполюсовки (самовосстанавливающийся предохранитель и сапрессор)


Технические характеристики контроллера:
Электрические характеристики
• Напряжение питания: + 9,9...17,8 вольт.
• Потребляемый ток: Не более 210 мА.
• Потребляемая мощность: Не более 3 Вт.
• Напряжение срабатывания защиты линии питания: 18 В
• Предельное коммутируемое напряжение силовых релейных выходов: 30 В
• Предельный коммутируемый ток силовых релейных выходов: 10 А
• Предельное коммутируемое напряжение выходов типа ОК: 30 В
• Предельный коммутируемый ток выходов типа ОК: 0,1 А

Встроенные цепи защиты контроллера:
• Питание:
- Защита от перенапряжения и переполюсовки (сапрессор)
- Защита от перегрузок (самовосстанавливающийся предохранитель)
- Независимая защита от перегрузок цепей питания всех считывателей (самовосстанавливающиеся предохранители)
• Линия связи (Ethernet): Полная гальваническая развязка
• Линия связи (RS485):
- Полная гальваническая развязка (напряжение до 2500 В)
- Встроенная четырёхуровневая грозозащита
- Газонаполненный разрядник (ток подавления одиночного выброса – 15.000А, периодической помехи – 10А).
- Сапрессоры (ограничение напряжения – на уровне +12…-7 В).
- Самовосстанавливающиеся предохранители для защиты от перегрузок и замыканий в линии связи.
- Самовосстанавливающийся предохранитель цепи питания интерфейса.
• Входные интерфейсы: Двухуровневая защита (самовосстанавливающийся предохранитель и сапрессор)
• Выходные интерфейсы: Защита всех линий от перегрузок и перенапряжений (самовосстанавливающийся предохранитель и сапрессор)

Условия эксплуатации E500U, R500U E900U, R900U
• Температура окружающего воздуха: От 0 до +45 °C От -35 до +45 °C
• Относительная влажность воздуха: Не более 85% при t°=30°C.
• Атмосферное давление: 84 –106,7 кПа.

Интерфейсы
• Линия связи E500U, E900U:
- Один стандартный порт Ethernet.
- Скорость обмена – 10 Мб/с, полудуплекс.
- Подключение к IP-сети - через активное сетевое оборудование.
• Линия связи R500U, R900U:
- Один стандартный RS485 интерфейс.
- Протяжённость одного сегмента сети – до 1200 метров.
- Количество контроллеров в одном сегменте сети – до 255.
- Встроенные отключаемые нагрузочные резисторы и резисторы смещения (подтяжки).
- Скорость обмена – 78 Кбод.
• Подключение считывателей: До 4 считывателей с выходным интерфейсом Wiegand-26, Wiegand-34, Wiegand-37, Wiegand-42, Wiegand-58 или Touch memory.
• Подключение датчиков До 10 датчиков с выходами типа «открытый коллектор» (ОК) или «сухой контакт».
• Выходы управления типа «открытый коллектор» (ОК): 13 выходов
• Силовые релейные выходы: 4 реле, контактная группа каждого реле работает на переключение
• Подключение к пожарной сигнализации: Двухпроводная линия, гальванически развязанная для подключения нескольких контроллеров к одному шлейфу пожарной сигнализации. Сигнализация при срабатывании должна обеспечить разрыв шлейфа, подключённого к контроллерам.

• Габаритные размеры металлического корпуса: 240 * 260 * 57 мм

Функции контроллера в СКУД «SIGUR»
Контроллер «Sigur» предназначен для работы в составе сетевой системы контроля доступа «Sigur» и управления подключёнными к ним исполнительными устройствами. Контроллеры соединяются с сервером линией связи Ethernet или RS485.

• Тип контроллера Е500U, R500U
• Максимальное кол-во автономно хранимых ключей: 7.000
• Кол-во автономно хранимых событий: 40.000 *
• Кол-во автономно хранимых режимов доступа (временных зон): 500 *
• Поддержка исполнительных устройств:
- Двери, оборудованные электромагнитными, электромеханическими замками или защёлками. Расположение дверей - на расстоянии до 50 метров от контроллера.
- Турникеты. Поддерживается импульсное и потенциальное управление, а также три режима логики обработки датчиков прохода.
- Калитки электромеханическая, любой конфигурации.
- Шлагбаумы или ворота, одно- или двустворчатые, откатные или распашные, оборудованные датчиками наличия автомобиля.
• Дополнительно: Контроллер может работать без подключения исполнительных механизмов для учёта рабочего времени.
• Функция пресечения повторных проходов (Antipassback) и зональный контроль:
- При наличии связи с сервером – глобальный Antipassback с настраиваемым временем контроля.
- Зональный контроль и наблюдение за местоположением персонала.
• Автономная индикация состояния контроллера:
- Звуковая индикация работы контроллера и ошибок его настройки
- Индикация питания (питание от сети, от аккумуляторов, выход напряжения питания за допустимые границы)
- Индикация обмена по сети Ethernet и RS485 (приём, передача).
• Наличие средств обновления микропрограммы: Микропрограмма может быть обновлена через линию связи с любого клиентского или серверного компьютера, подключённого к системе «Sigur».
* Примечание: автономная память между режимами и событиями распределяется автоматически.
Приведённые цифры в графе соответствуют одному из вариантов распределения памяти, на практике значения могут отличаться в зависимости от характера событий и сложности режимов доступа.

Монтаж контроллера
Следует внимательно ознакомиться с данной инструкцией и техническим описанием системы перед началом монтажа.
Для установки контроллера предварительно прочитайте раздел данной инструкции, соответствующий требуемой конфигурации. Выберите места размещения контроллеров, считывателей, исполнительных механизмов и датчиков. Разметьте места крепления. Осуществите прокладку и крепёж всех кабелей. Проверьте отсутствие обрывов и коротких замыканий во всех линиях. Монтаж стоек турникетов, шлагбаумов, замков, датчиков и т. д. проводите согласно инструкциям в паспортах соответствующих изделий.
При выборе места размещения контроллеров и прокладки кабелей следует руководствоваться следующими правилами:
1. Не рекомендуется установка контроллера на расстоянии менее 1 м от электрогенераторов, магнитных пускателей, электродвигателей, реле переменного тока, тиристорных регуляторов света и других мощных источников электрических помех.
2. При прокладке все сигнальные кабели и кабели низковольтного питания должны быть размещены на расстоянии не менее 50 см от силовых кабелей переменного тока, кабелей управления мощными моторами, насосами, приводами и т. д.
3. Пересечение всех сигнальных кабелей с силовыми кабелями допускается только под прямым углом.
4. Любые удлинения сигнальных кабелей производить только методом пайки. Удлинение кабелей питания допускается производить с помощью клеммников.
Все входящие в корпус контроллера кабели должны быть надёжно закреплены.
Конкретный тип кабелей зависит от особенностей монтажа - внутренняя проводка, наружная или подвесная проводка и т. п.
Подключение и отключение любого оборудования желательно производить при отключённом питании контроллера.

Место установки контроллера определяется удобством дальнейшего технического обслуживания.

Настройка контроллера
Универсальность контроллера обеспечивает поддержку широкого спектра исполнительных устройств различных производителей.
Настройка базовых параметров контроллера или и выбор конфигурации производится в программе «Клиент» (вкладка «Оборудование» - «Настройки»). Для точной настройки контроллера под конкретный турникет, замок или датчик следует внимательно ознакомиться с разделом инструкции, посвящённым конкретному устройству, а также приведёнными примерами подключения к оборудованию.
На плате контроллера с интерфейсом связи RS-485 установлен дип–блок из 8 переключателей (движков) в каждом. Блоки обозначены как CONF2, переключатели пронумерованы от 1 до 8.
Дип-блок CONF2 служит для задания сетевого адреса контроллера с интерфейсом RS485 (подробнее см. Сетевой адрес RS485 ).
Настройки, задаваемые дип-переключателями, применяются в момент включения контроллера. Если изменять положения переключателей на включённом контроллере, они не будут применены до его перезагрузки.

Питание контроллера
Питание контроллера осуществляется постоянным напряжением 9,9 – 17,8 вольт, потребляемый контроллером ток - не более 220 мА.
• При питании от БП только контроллера необходимо установить в любом удобном месте между ближайшим электрораспределительным щитком и контроллером блок питания, обеспечивающий на выходе постоянное напряжение 12 вольт и ток не менее 200 мА.
• При питании от одного БП не только контроллера, но и считывателей, замков и прочей периферии необходимо обеспечить нагрузочную способность БП достаточную для питания всех подключённых устройств с запасом по току около 20%. Запас по мощности блока питания необходим для корректного функционирования контроллера при нештатных ситуациях, таких как короткие замыкания в линии связи, в цепях питания считывателей и т.д.
При возникновении аварийных ситуаций встроенные цепи защиты контроллера отключают питание перегруженной или замкнутой линии, но в процессе срабатывания защиты на короткое время потребление тока от источника питания может возрасти. Например, при замыкании линии питания считывателя отключится предохранитель на 500 мА. При этом потребление тока может кратковременно возрасти до 1 А.
Из блоков бесперебойного питания подходят, например, блоки «ББП», «Скат», «БРП», «РИП».
Важно! Не рекомендуется использование блоков питания ACCORDTEC вообще и со считывателями Matrix-II EH в особенности. Данная связка может не работать самым произвольным образом, начиная от полной неработоспособности и заканчивая задержками или пропусками некоторых карт. Для диагностики подключите вместо ББП-20 аккумулятор — как правило всё тут же начинает работать.

Считыватели и контакторы, общие сведения
К контроллеру может быть подключено до четырёх считывателей, поддерживающих стандартный выходной интерфейс Wiegand-26, Wiegand-34, Wiegand-37, Wiegand-42, Wiegand-58 и л и Touch memory.
Определение типов интерфейсов считывателей происходит автоматически в момент подачи напряжения на контроллер.
Каждый считыватель подключается к идентичному блоку клемм, обозначенному на плате PORT1, PORT2, PORT3 и PORT4.
Назначение и количество подключаемых считывателей и контакторов описывается в разделах, посвящённых конкретным конфигурациям обслуживаемого контроллером оборудования.

Общие правила подключения считывателей
1. Считыватели располагаются в местах, удобных для предъявления карт доступа. Рекомендуемая высота установки, оптимальная с точки зрения эргономики, – от 1,1 до 1,4 метров от уровня пола.
2. Считыватели соединяются с контроллером кабелем с неперевитыми между собой проводами (например, КСПВ 8 х 0,5). Не рекомендуется использовать для соединения кабель типа «витая пара».
3. Не устанавливайте считыватель в зонах с источниками электромагнитных шумов широкого спектра. Например: моторы, генераторы, преобразователи постоянного тока в переменный, источники бесперебойного питания, реле переменного тока, регуляторы освещения, мониторы и т.д.
4. Размещайте кабель считывателя на расстоянии не менее 0,5 м от других кабелей, в том числе силовых кабелей переменного тока, кабелей компьютеров, телефонных кабелей или кабелей питания электромеханических замков.
5. Для исключения взаимного влияния друг на друга расстояние между двумя считывателями стандартной дальности считывания (до 15 см) должно быть не менее 0,5 м. Для считывателей повышенной дальности это расстояние пропорционально увеличивается, для считывателей с меньшей дальностью – уменьшается.
6. Максимальный ток потребления всех считывателей, подключенных к клеммам +VR, не должен превышать 500 мА, при превышении этого тока сработает встроенная защита контроллера и отключит питание считывателей. При подключении считывателей, потребляющих больший ток, «+» питания считывателей необходимо подключать непосредственно к клеммам блока питания.

Важные примечания по использованию считывателей
1. Многие считыватели поддерживают сразу несколько стандартов выходных интерфейсов. Для переключения считывателя в режим Wiegand следует обратиться к прилагаемой к нему документации. Как правило, переключение производится замыканием линий считывателя между собой или дип - переключателем на плате считывателя.
2. При использовании считывателей со стандартным интерфейсом Wiegand возможно параллельное подключение нескольких считывателей на один вход контроллера. Данный метод может применяться для повышенного контроля доступа, когда, например, «на вход» подключено два считывателя, биометрический и с кодонаборной панелью. Однако работоспособность данного способа зависит от схемотехники считывателей и в общем случае не гарантируется.

Считыватели с интерфейсом Wiegand
Электрические характеристики стандартного интерфейса Wiegand обеспечивают гарантированную дальность подключения считывателей до 100 м, что вполне достаточно для большинства случаев. При использовании соответствующих кабелей и условий прокладки дальность подключения можно увеличить до 150 метров.

Считыватели и контакторы с интерфейсом Touch memory
Электрические характеристики стандартного интерфейса Touch memory обеспечивают гарантированную дальность подключения считывателей до 15 м. В идеальных условиях можно добиться дальности вплоть до 50 метров.
Тип интерфейса подключённого считывателя определяется контроллером в момент подачи питания. Соответственно, перемычка между клеммами DATA0 и LED2 должна быть установлена до подачи питания на контроллер, иначе будет установлен тип интерфейса Wiegand и считыватель работать не будет.

Кодонаборные панели
Для подключения к контроллеру считывателя с кодонаборной панелью необходимо, чтобы он имел выходной интерфейс Wiegand-4, Wiegand-HID (6 бит) или Wiegand-Motorola (8 бит). Режим работы считывателя распознаётся контроллером автоматически.
Рекомендуется использовать протестированные нами считыватели торговой марки Rosslare, например, AY-Q64 или AY-Q65.
При использовании других типов считывателей необходимо проверить их на соответствие выходного интерфейса и кодировки символов согласно приложению «Кодировка символов кодонаборного считывателя» данного документа.

Нестандартные считыватели, «чёрный список»
Некоторые модели считывателей, присутствующие на рынке, не соответствуют заявленным спецификациям и поэтому либо в принципе не работают, либо работают некорректно и требуют дополнительных настроек.
К первой категории на текущий момент относятся считыватели КОДОС предыдущего поколения (высокоомные резисторы в выходном каскаде считывателей не позволяют получить нормальные логические уровни на клеммах контроллера), считыватель BOLID С2000 proxy (причины неработоспособности в настоящее выясняются), BOLID С2000 proxy(H) некоторых ревизий (например, 4 версия работает нормально, 8 версия — не работает) и считыватель ПРОКСИМУС TM/W-3 (выдаёт код карты в абсолютно нестандартном формате, который невозможно пересчитать в общепринятый по какой- нибудь формуле). Зафиксировано два обращения в техподдержку с неработающими считывателями U-prox mini.
Ко второй категории относятся, например, считыватели SP-E1Quest, Skyros SP-E1Q, Farpointe Data P-640, приемник РЕ-15, неверно формирующие контрольную сумму кодовой посылки по интерфейсу Wiegand. Для их поддержки в настройках контроллера необходимо включить опцию «Не проверять контрольную сумму Wiegand».

Важно! Не рекомендуется применение считывателей Matrix-II с интерфейсом Touch Memory.
Самая известная их «особенность» – игнорируется часть подносимых карточек (несмотря на сработавшую индикацию, код карты считывателем на выход не
передаётся). Также многие экземпляры этих считывателей перестают передавать контроллеру байты кода карточки в произвольный момент времени, выглядит как
практически полная неработоспособность считывателя.

Ограничение числа лиц в зоне
В ПО Sigur можно ограничить число сотрудников или автомобилей, одновременно находящихся на определенной территории, а для оповещения о наличии, либо отсутствии свободных мест - использовать информационные индикаторы и табло.

• удобно для организации парковок автотранспорта
• возможность организации режима шлюза
• информирование о наличии или отсутствии свободных мест с помощью табло



Примеры использования
Наиболее распространенный пример использования данной функции - организация парковки автомобилей. В случае, если все места на стоянке заняты, система автоматически откажет в доступе при запросе проезда. Для удобства пользователей вы можете подключить к Sigur специальные информационные табло: на них будет выводиться информация о наличии свободных мест и их количестве.

Механизм работы
Территория объекта делится на зоны, ограниченные точками доступа. Для каждой зоны настраивается ограничение вместимости. Если оно не задано, оно не будет отслеживаться системой. Информировать о наличии свободных мест можно при подключении табло «Инфотаб» или индикатора «Мест нет».

Функция работает глобально в рамках системы: периметр ограниченной зоны может обслуживаться несколькими контроллерами, однако для ее работы необходима связь с сервером системы.

Подключение информационных табло и индикаторов
Индикаторы могут отображать только текстовую информацию «Свободно» или «Мест нет». Они подключаются к любой свободной клемме контроллера Sigur и активируются при заполнении зоны. Например, при наличии свободных мест на автопарковке будет светиться надпись «Свободно».

В отличие от индикаторов табло не только отображают информацию о наличии свободных мест, но и их точное количество, а также могут содержать мнемонические указатели, например, стрелки, показывающие направление движения. Сейчас к серверу Sigur возможно подключение информационного табло «Инфотаб» через преобразователь Sigur Connect.

















Организация режима шлюза и управление шлюзовыми кабинами
Другой пример использования функции - организация режима шлюза. Это позволит не пускать в шлюзовую кабину персонал, если в текущий момент там уже ведется проверка какого-либо сотрудника.
Шлюз помогает упорядочить проход при большом потоке и повысить строгость доступа в необходимые помещения.

• организация шлюза на базе двух дверей
• поддержка полноценного управления со шлюзовыми кабинами и тамбурами
• автономная реализация логики прохода

Назначение шлюза
Режим шлюза используют для разделения потока людей или изолирования человека с целью его идентификации или блокировки на оборонных предприятиях.

Также шлюз позволяет обследовать персонал на наличие запрещенных к проносу предметов на заводах и фабриках и выполнять определенные технологические операций: например, очищать работников от пыли на производстве микросхем или обеззараживания отравляющих веществ в химических лабораториях.

Типы шлюзов
Логика работы контроллера Sigur позволяет организовать шлюзовой тамбур на базе двух дверей (при активации определенных настроек) или подключить к нему готовую шлюзовую кабину.

Организация и настройка шлюзового тамбура
Шлюзовой тамбур обычно представляет собой две точки доступа «дверь - дверь» и замкнутое пространство между ними. Открытие второй двери зависит от состояния первой. При работе со шлюзом в Sigur настраиваются следующие параметры:

• Не позволять открыть вторую дверь, когда открыта первая и наоборот.
В этом случае пока вторая дверь шлюза не будет закрыта (человек не покинет шлюз), первая дверь не откроется (следующий человек не сможет войти), при этом будут формироваться соответствующие сообщения, например, «Доступ запрещен. Другая дверь шлюза сейчас открыта».
• Автооткрытие дверей после входа в помещение (шлюз).
При этом доступно для настройки время после закрытия первой двери (вход в шлюз), по прошествии которого, будет автоматически открыта вторая дверь (выход из шлюза).
• Ограничить число людей в зоне.
Задается максимальное количество людей, имеющих возможность одновременного находится в шлюзовом тамбуре. При попытке входа человека, когда в зоне уже находится максимально допустимое количество персонала, системой будет сформировано сообщение «Превышение числа лиц в зоне».
• Параметр «Электромеханический замок, запирается сам только по закрытию двери».
При включении этой опции после разблокировки замка контроллер будет считать дверь открытой до тех пор, пока её физически не откроют и не закроют снова (разомкнется и замкнется геркон).
• Шлюзовой алгоритм реализуется контроллером автономно и гарантирует стабильную работу даже при отсутствии связи с сервером, что удобно при использовании на территориально-распределенных объектах.

Схема организации шлюза на двух дверях


 Для усиления контролирующих функций шлюзовой тамбур может быть оснащен дополнительными устройствами, например, металлодетектором, датчиком движения, весами или биометрическим считывателем.

Проверять определенные параметры сотрудника, находящегося в шлюзе, и на их основе разрешать или запрещать проход может охранник, наблюдающий за персоналом через стекло или видео камеру, при этом будет задействована еще одна сложная схема прохода «Запрос санкции охраны на проход», которая также доступна в Sigur.


Управление светофорами и информационными табло
Организуйте удобное движение трафика автотранспорта по территории компании с помощью подключения к Sigur светофоров и различных информационных табло.

• управление информационными табло / интеграция с «Инфотаб»
• полноценное управление светофорами
• автономная реализация большинства логик работы
• не требуется дополнительного оборудования

Назначение и применение
Табло часто используются на автомобильных парковках, объектах, где ведется погрузо-разгрузочная деятельность, а также при организации систем электронной очереди.

Светофоры помогут упорядочить проезд транспорта и избежать ДТП на КПП.

Подключение простейших табло
Примерами таких устройств могут быть «зеленая стрелка / красный крест», «свободно / занято» и прочие. Они часто используются на парковках для оповещения клиентов о наличии или отсутствии свободных мест или могут указывать направление проезда с помощью стрелки.
Такие табло просто подключаются с помощью «сухого контакта» к любому свободному выходу контроллера.

Интеграция с информационными табло
На данный момент Sigur интегрирована с информационными табло «Инфотаб». Оно подключается к серверу системы посредством преобразователя интерфейсов Sigur Connect (RS485 - USB). Основная функция интеграции с «Инфотаб» заключается в том, что наряду с информацией о наличии / отсутствии свободных мест на табло также указывается их точное количество.

Другие модели табло, которые отображают информацию о номере оператора, обслуживающего тот или иной талон, о количестве оставшихся проходов или личных данных проходящего, могут быть интегрированы в Sigur по дополнительному запросу.

Подключение светофоров
Для управления транспортными потоками на территории объекта к свободным клеммам контроллеров Sigur можно подключить светофоры. В случае, когда все клеммы контроллера заняты, например, для управления шлагбаумом, для подключения светофора вы можете использовать внешние реле. Более подробно об этом вы можете узнать из документации.

Логика управления светофорами реализована автономно, поэтому будет выполняться даже при отсутствии связи с сервером Sigur. В случае, когда два транспортных средства пытаются проехать через один шлагбаум с противоположных сторон, зеленый сигнал светофора включится тому, кто первым получил разрешение на доступ.

Идентификация автомобилей может происходить по бесконтактной карте, радиобрелку, государственному номеру (в случае интеграции с системами видеонаблюдений) и прочим признакам.

Переключение светофора с зеленого на красный происходит:
• немедленно после активации датчика пересечения под стрелой шлагбаума (как правило, это фотодатчик)
• за несколько секунд до закрытия точки проезда (шлагбаума) в случае, если автомобиль не успел проехать, а тайм-аут ожидания - закончился. Длительность тайм-аута настраивается
