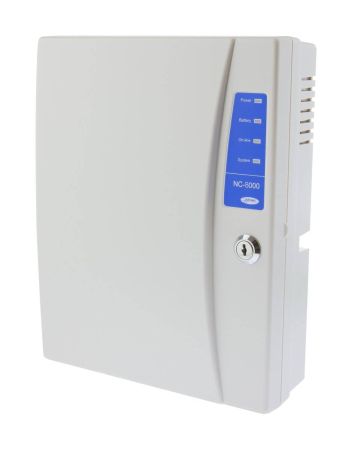

Контроллер NC-8000 предназначен для использования в составе системы ParsecNET. Каждый контроллер поддерживает оборудование одной точки прохода, а также систему охранной сигнализации помещения, связанную с данной точкой прохода. К выходам контроллера подключается замок (или любое другое устройство ограничения доступа, включая шлагбаумы и турникеты), а также исполнительное устройство системы сигнализации.

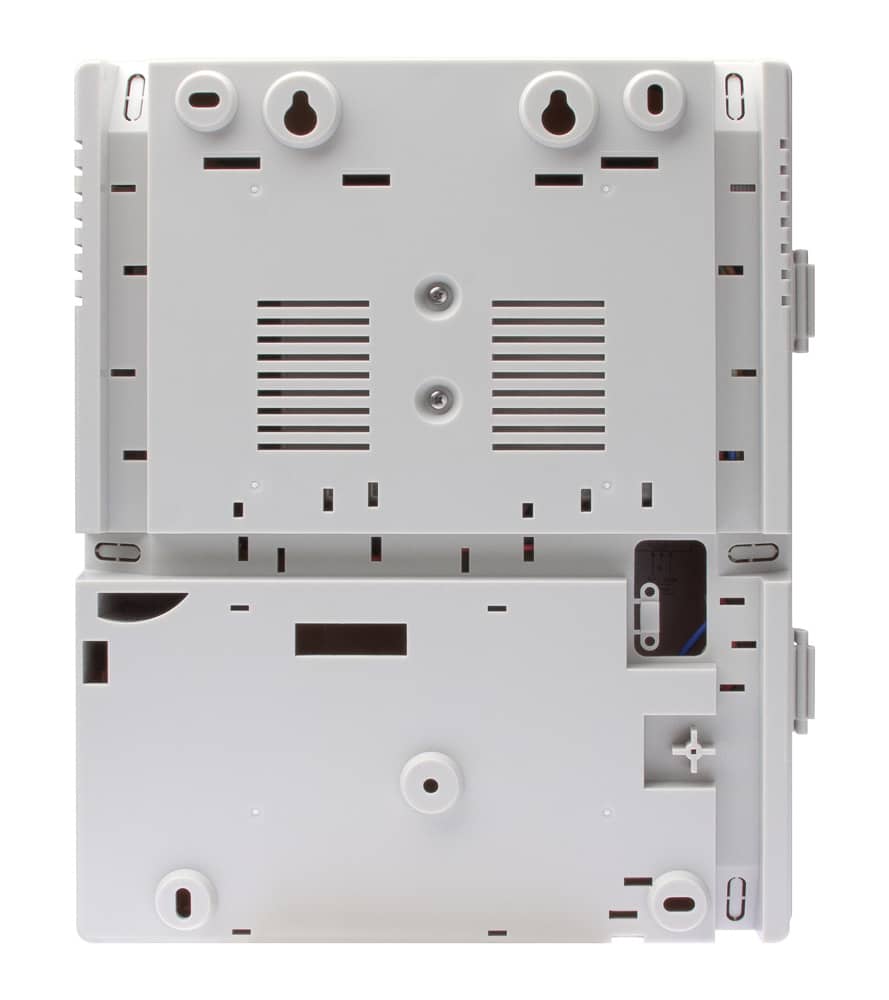

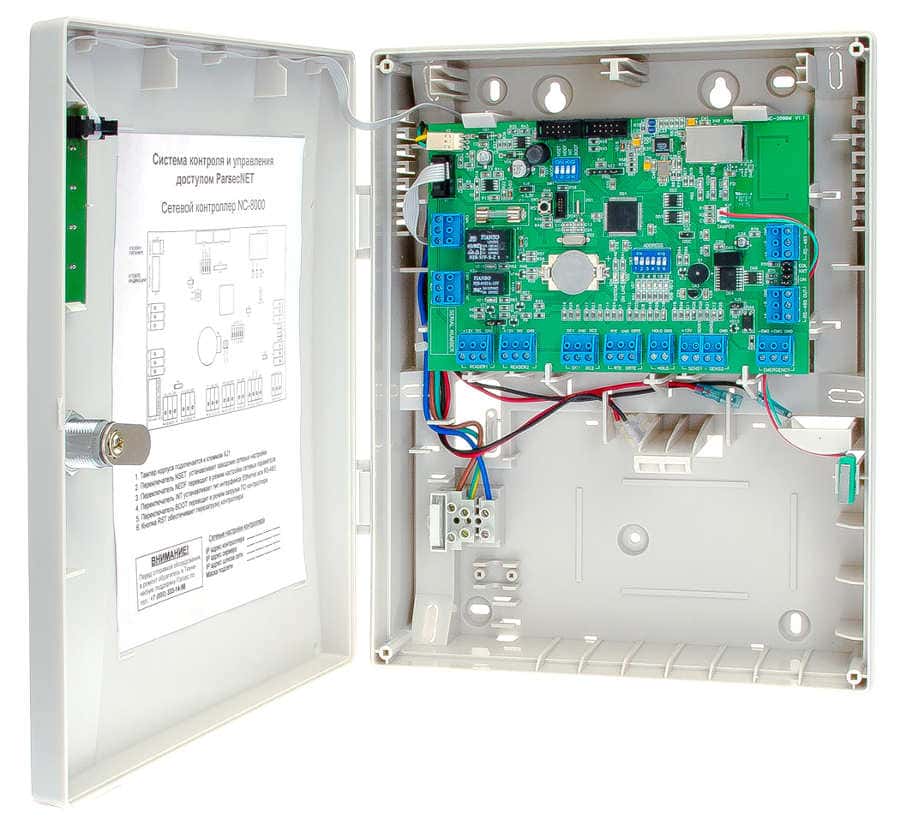

Изделие поставляется в пластиковом корпусе со встроенным источником питания, который обеспечивает как питание контроллера, так и питание замков и охранных датчиков (при условии, что суммарный ток потребления замка не превышает возможностей блока питания).
Основные характеристики:
• База данных на 8000 пользователей
• 64 временных профиля
• 32 праздника
• Память контроллера: 16 000 событий
• Интерфейс связи с ПК: Ethernet / RS-485
• Исполнение: контроллеры NC-8000 поставляются в пластиковом корпусе с источником питания и местом для аккумулятора резервного питания.
Программное обеспечение Parsec PNOffice-02 на 2 точки прохода - бесплатно!
Программные особенности, режимы работы:
• «Спящий человек» – сигнал тревоги в случае отсутствия движения в помещении (при наличии в нем людей)
• Режим «Хозяин в помещении» – если вошел пользователь с установленной привилегией «хозяина», то дверь остается открытой до его выхода
• «Черный список» - запрет на вход и выход с отправкой соответствующей транзакции
• «Запрет входа/выхода» – запрет идентификатору права на вход или на выход
• Возможность подсчета количества человек в помещении
• Возможность выдачи идентификаторов с лимитом использования по времени
• Возможность установки количества разрешенных проходов
Из программных модификаций стоит отметить ряд полезных функций:
• Восстановление состояния контроллера при потере питания
• Возможность задания расписаний для управления дверью
• Установка максимального и минимального лимита человек, находящихся в помещении одновременно
• Проход по двум картам (проход с сопровождающим с использованием одного или двух считывателей)
• Количество временных расписаний - 64, циклических - 64, праздничных дней - 32
Источник питания контроллера выполнен в виде отдельного узла и размещается в корпусе под платой контроллера. Источник обеспечивает питание контроллера, считывателей, замка и других дополнительных устройств, подключаемых к контроллеру, а также заряжает и контролирует заряд аккумулятора резервного питания.
Подключаемое оборудование:
• 1 или 2 (при двухстороннем проходе) считывателя
• Релейный расширитель (NMO-04)
• Кнопка запроса на выход (RTE)
• Кнопка дистанционного открывания двери (DRTE) – используется при двухстороннем проходе
• Дверной контакт (DC)
• Охранный датчик
• Датчики сигнализации
• Тампер корпуса контроллера
• Кнопка аппаратной блокировки
• Выход экстренного открывания двери
Топология
При построении систем контроля доступа на базе системы ParsecNET возможно использовать следующие среды передачи данных: Ethernet (10BASE-T/100BASE-T), RS-485 (промышленный стандарт передачи данных). Данные среды можно использовать как отдельно, так и совместно, подключая разные участки системы по разным протоколам физического уровня.
Выбор типов каналов связи производится в зависимости от многих факторов: от количества и расположения точек прохода, от размеров и этажности здания, от наличия кабельных шахт и каналов, от состава уже проложенных кабельных трасс, а также от структуры ЛВС здания. В зависимости от задач, удобства монтажа и эксплуатации возможно совмещение разных типов каналов связи в рамках одной системы.
Построение системы на Ethernet
В случае выбора физической среды передачи данных Ethernet, сетевые контроллеры (NC-2000-IP, NC-8000, NC-8000-D, NC-32K-IP, NC-100K-IP) подключаются с помощью кабеля типа витая пара и разъема RJ-45 в сеть предприятия.
Каждый контроллер настраивается (программируется) с помощью специальной утилиты EGP 3. Во время программирования в контроллер записывается его статический IP-адрес (DHCP не поддерживается), адрес управляющего компьютера (сервера или рабочей станции) Parsec, который будет взаимодействовать с данным контроллером и адрес сетевого шлюза (маршрутизатора), при необходимости (если контроллер и управляющий им компьютер находятся в разных IP-подсетях).
Обмен данными между контроллером и компьютером осуществляется в этом случае по транспортному протоколу UDP. Наличие каких-то специфических интерфейсов при выборе данного типа подключения не требуется, т.к. контроллер непосредственно через локальную сеть, состоящую из активного и пассивного сетевого оборудования (коммутаторы, маршрутизаторы и т.п.), подключается к компьютеру.
Рекомендации по использованию интерфейса Ethernet
• Минимум монтажных работ в помещениях. В здании сделан ремонт и нет возможности производить строительные работы.
• При уже организованной локальной сети в организации удобно использовать этот тип – минимум прокладок кабеля, подключение к близлежащим розеткам Ethernet.
• Высокая скорость передачи данных.
• Нет территориальной привязки оборудования к серверу или станции. Связь обеспечивается через коммутаторы.
• Распределенность системы позволяет проводить ремонтно-восстановительные работы элементов оборудования без воздействий на остальное оборудование, т.к. оно находится на самостоятельных линиях связи.
Особенности данного решения
• Высокая скорость передачи данных (10 или 100 Мбит, в зависимости от модели контроллера).
• Возможность использования существующей инфраструктуры ЛВС.
• Прямое подключение устройства в IP-коммутатор, отсутствие дополнительных устройств-интерфейсов.
• Тип подключения: звезда.
• Протяженность сегмента линии до 100 м.
Построение системы на RS-485
В данном случае система контроля доступа физически представляет из себя набор «линий» оборудования, которые подключаются к управляющему компьютеру с помощью того или иного интерфейса связи (NI-A01-USB,CNC-08, CNC-02-IP.M, CNC-12-IP). Устройства на линию подключаются последовательно по топологии «шина». Возможно подключение по типу «звезда», но в этом случае резко падают характеристики линии – количество устройств на ней и максимальная длина уменьшаются.
По RS-485 в систему подключаются следующие модели сетевых контроллеров ParsecNET: NC-1000, NC-5000, NC-8000, NC-8000-D, NC-32K, AC-08.
Рекомендации по использованию интерфейса RS-485
• Ограничен бюджет, требуется использование не дорого надежного решения.
• Точки, оборудуемые СКУД расположены рядом друг с другом, что позволяет проложить с минимальными затратами линию RS-485 от точки к точке с выводом ее к рабочей станции системы.
• Удобство настройки на этапе пуско-наладки. На этапе монтажа можно заранее установить на контроллерах адреса, и при пуско-наладке системы дополнительных манипуляций с оборудованием уже не потребуется.
• Большая протяженность одной линии связи – до 1000 м.
Особенности данного решения
• Сравнительно низкая скорость передачи данных по шине.
• До 30 устройств на одной линии (в зависимости от используемого интерфейса подключения).
• Рекомендуемая максимальная протяженность одной линии до 1000 м.
• Тип подключения: общая шина.
Построение смешанной системы
Смешанная топология системы подразумевает под собой использование как каналов связи Ethernet, так и линий RS-485 одновременно в одной системе.
Например, использование в системе USB-интерфейса NI-A01-USB является частным случаем смешанной топологии: к интерфейсу контроллеры подключаются по RS-485, а он сам к ПК – по USB.
Рекомендации по использованию интерфейсов Ethernet и RS-485
• На объекте уже имеются проложенные линии одного из интерфейсов, и требуется расширение уже существующей системы. В зависимости от экономической эффективности и поставленных задач, можно расширять систему комбинируя интерфейсы RS-485 и Ethernet.
• Комбинирование рекомендуется в тех случаях, когда стоит задача экономии. Прокладка в здании между этажами Ethernet, а на этажах использование более дешёвой линии RS-485.
• Объект имеет разнонагруженные точки прохода. Например, существует центральная проходная, через которую проходит весь персонал и посетители объекта, а далее на территории имеется большое количество небольших корпусов, где трафик на точках прохода в разы меньше. В этом случае рекомендуется на проходной использовать оборудование, работающее на Ethernet, а в корпусах устанавливать контроллеры, работающие по RS-485.
• Имеется территориально распределенный объект (комплекс зданий). Целесообразно использовать комбинированную систему в целях экономической и топологической эффективности.
Построение территориально-распределенной системы
Возможна такая ситуация, когда объекты территориально удалены и находятся не просто на разных улицах или даже в разных городах, но и в других странах. Независимо от топологии, используемой на любом из объектов, их можно объединить в одну систему.
Если нет возможности «пробросить» линию связи напрямую, следует использовать VPN-соединение между рабочими станциями локальных подсистем через сеть Интернет.
В качестве ПО для VPN-сервера рекомендуется использовать решения Microsoft.
Рекомендации по построению СКУД ParsecNET 3
• Рекомендуется при выборе контроллеров системы учитывать количество пользователей (карт) в системе, т.к. контроллеры имеют ограниченную емкость базы данных пользователей.
• Рекомендуется при выборе контроллеров системы учитывать требования заказчика к расписаниям доступа, которые должны быть настроены в системе. При необходимости использовать сложные расписания ограничения доступа на объект (сутки-трое, два через два, двух/трех сменные графики работы и т.п.) необходимо использовать соответствующие контроллеры, которые обладают необходимым функционалом (NC-8000, NC-8000-D, NC-32K; NC-32K-IP; NC-100K-IP).
• Рекомендуется правильно подбирать кабели для подключения считывателей и контроллеров системы, правильно рассчитывать их максимальную длину и соблюдать требования по их прокладке (см. таблицу выбора кабеля, стр. 89 Технического каталога).
• Совершенно не обязательно подключать все контроллеры на 1 сервер системы. Можно и нужно распределять контроллеры по рабочим станциям системы в соответствии с территориальной близостью рабочих станций и контроллеров. При этом на рабочую станцию, к которой подключено оборудование и на ней не работает оператор, лицензия PNSoft-WS не нужна, такие «станции оборудования» не подлежат лицензированию. При этом, конечно, рекомендуется, чтобы «станция оборудования» не выключалась и работала постоянно, как и сервер системы.
• Рекомендуется выделять для СКУД ParsecNET отдельную IP-подсеть со статической адресацией.
• На контроллерах высоконагруженных проходных (с большой интенсивностью прохода) рекомендуется использовать либо IP-контроллеры, либо контроллеры RS-485 на коротких линиях. (не более 5 контроллеров на 1 линию).
• В случае большого количества точек прохода в системе настоятельно рекомендуется на один управляющий ПК настраивать в совокупности не более 100 контроллеров.
• В многоэтажных зданиях рекомендуется использовать либо IP-контроллеры, либо контроллеры RS-485 на IP-шлюзах (в этом случае, с помощью, например, 2-х канального шлюза CNC-12-IP можно подключить 1-2 этажа здания по RS-485).
• Не рекомендуется в случае использования протокола RS-485 организовывать подключение контроллеров по типу «звезда».
• Не рекомендуется на линию RS-485 подключать максимально возможное количество контроллеров. Оставляйте запас 30-40% от максимальной емкости линии. Это связано с ограниченными скоростными характеристиками интерфейса RS-485, а также с затруднением последующего наращивания количества устройств на линии в случае необходимости расширения.
• На точках прохода с картоприемниками рекомендуется использовать контроллер NC-100K-IP, т.к. он специально спроектирован для подобных точек прохода (позволяет подключить одновременно 3 считывателя: на вход, на выход и считыватель картоприемника). -
