АРХИВ
Артикул:10013
Характеристики
Бренд контроллера
—
Iron Logic
Исполнение
—
Уличное
Тип контроллера
—
Автономные
Управление устройствами
—
Электронный замок, Турникет
Все характеристики
Нет в продажеВы можете заказать консультацию
у нашего специалиста и он
подберет вам аналогЗаказать звонок
у нашего специалиста и он
подберет вам аналогЗаказать звонок
Рассчитать доставку

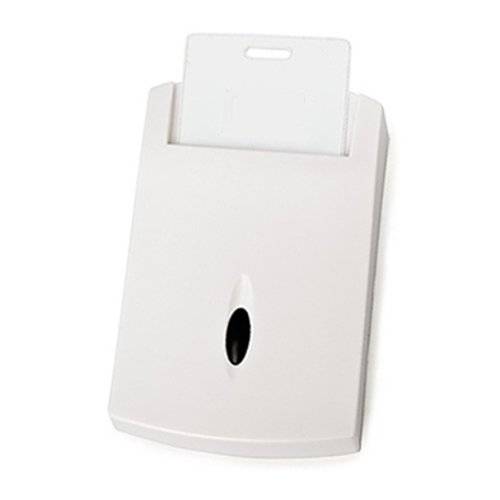

Автономный контроллер-считыватель Matrix III (мод. 220) для управления сетью 220V.
Считыватель Matrix-III (мод.220) - далее «устройство» - представляет собой силовое реле, управляемое бесконтактными картами. С этой целью устройство оборудовано считывателем бесконтактных карт стандарта EM-Marine, совмещенным с контроллером емкостью до 500 карт. Устройство выполнено во влагозащищённом корпусе, из которого выведены два кабеля: двужильный для питания (~220 В, 35 мА), трёхжильный переключающие контакты силового реле (250 В, 16 А). В комплекте поставки имеется дополнительная сменная накладка-карман, позволяющая фиксировать карту в поле считывателя. Устройство может быть использовано для управления подачей электропитания в номерах отелей, общежитиях, придомовых помещениях, коммерческих помещениях, при организации приёмов, при ремонтных работах и т.п.
Для программирования и настройки устройства используется «мастер-карта».
Для управления работой устройства используются «карты доступа».
Статус «мастер» или «карта доступа» присваиваются картам при программировании.
Комплект поставки:
• Считыватель Matrix III (мод.220): 1 шт.
• Matrix III карман накладка: 1 шт.
• Мастер карта (цветная): 1 шт.
• Карта доступа (белая): 5 шт.
• Комплект для крепления: 1 шт.
• Руководство по эксплуатации: 1 шт.
Температура окружающей среды: от -30°С до +40°С.
Относительная влажность воздуха: не более 98% при 25°С.
При изменении условий эксплуатации технические характеристики изделия могут отличаться от номинальных значений.
Изделие предназначено для эксплуатации в условиях отсутствия: атмосферных осадков, прямых солнечных лучей, песка, пыли и конденсации влаги.
Характеристики:
• Напряжение питания, В: 220±10%
• Ток потребления, мА: 35
• Максимальный ток коммутации реле, А:
- нормально замкнутые контакты (NC): 12
- нормально разомкнутые контакты (NO): 16
• Максимальное напряжение коммутации, В: 250
• Рабочая частота считывателя, кГц: 125
• Карты стандарта: EM-Marine
• Дальность считывания, см: до 6
• Количество ключей/карт (max), шт.: 500
• Индикация режимов работы: световая и звуковая
• Материал корпуса: ABS пластик
• Размер, мм: 115х75х27
• Вес, г: 250
Режимы работы
«Переключатель» (зелёный цвет индикатора). Каждое поднесение карты доступа меняет состояние контактов реле на противоположное.
«Энергокарман» (жёлтый цвет индикатора). Контакты реле замкнуты пока карта доступа находится в поле считывателя.
«Таймер» (красный цвет индикатора). Каждое поднесение карты доступа меняет состояние реле на противоположное. Однако контакты реле замкнуты не более времени, установленного при настройке с помощью мастер-карты.
Для настройки устройства предусмотрено три режима программирования: добавление карт доступа, удаление всех карт и настройка времени таймера.
Монтаж и подключение
Устройство монтируется на плоской поверхности в месте, обеспечивающем беспрепятственное поднесение к нему карт.
Для монтажа устройства с помощью комплекта для крепления выполните следующие операции:
1. Снимите верхнюю крышку устройства, вывернув крепёжный винт.
2. Под размер отверстий для крепления устройства разметьте и просверлите два отверстия Ø6 мм на глубину 30 мм в стене (плоской поверхности). Установите дюбели.
3. Подсоедините оба кабеля в соответствии со схемой. В местах соединения провода заизолируйте.
4. Подайте питание и проверьте работу устройства.
5. Аккуратно уложите оба кабеля, чтобы не пережать их при установке устройства.
Установите и закрепите устройство винтами.
6. Установите верхнюю крышку или крышку-карман и закрепите её винтом.
Программирование
Выбор режима работы
Для выбора режима работы поднесите мастер-карту к устройству на время менее 5 сек.
Режимы работы «переключатель», «энергокарман» и «таймер» меняются последовательно при каждом поднесении мастер-карты.
Выбор режима программирования
Для выбора режима программирования поднесите и удерживайте мастер-карту в поле устройства. Примерно через 5 секунд индикатор начнет мигать зелёным цветом - активирован режим добавления карт доступа. Если удерживать мастер-карту далее, то примерно через 5 секунд индикатор начнёт мигать красным цветом - активирован режим удаления всех карт. Если продолжать удерживать мастер-карту далее, то примерно ещё через 5 секунд индикатор начнёт мигать жёлтым цветом - активирован режим настройки таймера. При дальнейшем удержании мастер-карты в течение 5 секунд мигание прекратится, и цвет свечения индикатора будет соответствовать исходному режиму работы устройства. Далее через каждые 5 секунд вид мигания будет повторяться: зелёным цветом, красным цветом, жёлтым цветом, нет мигания и т.д. Выбор режима программирования осуществляется отнесением мастер-карты от устройства во время мигания индикатора соответствующим цветом.
Добавление карт доступа
Во время мигания индикатора зелёным цветом уберите мастер-карту от устройства.
Частота мигания удвоится устройство готово к добавлению карт доступа. По очереди подносите добавляемые карты. При добавлении карты индикатор кратковременно загорается красным цветом. Если этого не происходит, то карта или уже есть в базе, или она другого стандарта. Устройство вернётся в исходный режим работы из режима добавления карт автоматически через 20 секунд после последней поднесённой карты или сразу при поднесении мастер-карты.
Удаление всех карт
Во время мигания индикатора красным цветом уберите мастер-карту от устройства.
Частота мигания удвоится - устройство готово к удалению всех карт и ожидает в течение 20 секунд повторного поднесения мастер-карты.
Если мастер-карта не поднесена, то устройство выйдет из режима без удаления карт.
Для удаления поднесите и удерживайте мастер-карту: индикатор будет медленно мигать красным цветом, потом мигнёт зелёным цветом все карты (включая мастер-карту) удалены.
Затем устройство вернётся в исходный режим и включит соответствующий цвет индикатора.
Замечание. После удаления всех карт первая поднесённая карта будет записана как мастер-карта.
Настройка таймера
Во время мигания индикатора жёлтым цветом уберите мастер-карту от считывателя.
Индикатор несколько раз мигнёт с удвоенной частотой - считыватель готов к настройке времени таймера и перейдёт к отображению текущего значения времени.
Продолжительность времени задается в часах (от 0 до 8) и десятках минут (10, 20, 30, 40, 50).
Текущее значение времени отображается с помощью серии вспышек красного и зелёного цветов. Количество вспышек красного цвета соответствует количеству часов, а количество вспышек зелёного цвета соответствует количеству десятков минут. Вспышки красного и зелёного цвета разделены вспышками жёлтого цвета.
Серия вспышек может выглядеть, например, так: вспышка жёлтого цвета, две вспышки красного цвета, вспышка жёлтого цвета, одна вспышка зелёного цвета, и далее порядок вспышек повторяется. Такая последовательность вспышек означает, что задано время 2 часа 10 минут.
Начинать изменение значение времени можно в любой момент серии вспышек путём поднесения к устройству мастер-карты или карты доступа, причём первое поднесение мастер-карты и карты доступа приводит к обнулению соответствующего значения. Задание значения часов производится соответствующим количеством (после первого) поднесений мастер-карты, аналогично десятков минут - любой из назначенных карт доступа. Значения устанавливаются циклически. При достижении максимального значения обнуляются, и отсчёт начинается заново. Каждое поднесение карты меняет количество вспышек красного
или зелёного цветов. Неизменным остаётся только их разделение вспышками жёлтого цвета.
Устройство автоматически вернётся в исходный режим работы из режима установки таймера через 20 секунд после последнего поднесения карты.
Особенности использования
1. После монтажа устройства и подключения питания ~220В проводится диагностика индикатора на три секунды включается жёлтый цвет. Далее цвет свечения будет соответствовать текущему режиму работы устройства.
2. Мастер-карта используется только для программирования устройства и не предназначена для управления его работой. Мастер-карта может быть только одна. При утере или порче мастер-карты устройство необходимо отправить в сервис-центр.
3. В комплекте поставки имеются шесть карт, уже записанных в память устройства: одна цветная (мастер-карта) и пять белых (карты доступа). После стирания всех карт из памяти первая поднесённая карта будет записана как мастер-карта. Перед началом использования устройства необходимо записать в память хотя бы одну карту доступа.
4. При пропадании и последующем восстановлении сети ~220В заданный режим работы и все установленные настройки устройства сохраняются.
5. Перед подключением внешних потребителей к силовому реле в режимах «Переключатель» и «Таймер» рекомендуется предварительно проверить исходное состояние контактов (замкнуто/разомкнуто).
В режиме «Энергокарман» состояние контактов силового реле всегда соответствует приведенному в п.4.
Считыватель Matrix-III (мод.220) - далее «устройство» - представляет собой силовое реле, управляемое бесконтактными картами. С этой целью устройство оборудовано считывателем бесконтактных карт стандарта EM-Marine, совмещенным с контроллером емкостью до 500 карт. Устройство выполнено во влагозащищённом корпусе, из которого выведены два кабеля: двужильный для питания (~220 В, 35 мА), трёхжильный переключающие контакты силового реле (250 В, 16 А). В комплекте поставки имеется дополнительная сменная накладка-карман, позволяющая фиксировать карту в поле считывателя. Устройство может быть использовано для управления подачей электропитания в номерах отелей, общежитиях, придомовых помещениях, коммерческих помещениях, при организации приёмов, при ремонтных работах и т.п.
Для программирования и настройки устройства используется «мастер-карта».
Для управления работой устройства используются «карты доступа».
Статус «мастер» или «карта доступа» присваиваются картам при программировании.
Комплект поставки:
• Считыватель Matrix III (мод.220): 1 шт.
• Matrix III карман накладка: 1 шт.
• Мастер карта (цветная): 1 шт.
• Карта доступа (белая): 5 шт.
• Комплект для крепления: 1 шт.
• Руководство по эксплуатации: 1 шт.
Температура окружающей среды: от -30°С до +40°С.
Относительная влажность воздуха: не более 98% при 25°С.
При изменении условий эксплуатации технические характеристики изделия могут отличаться от номинальных значений.
Изделие предназначено для эксплуатации в условиях отсутствия: атмосферных осадков, прямых солнечных лучей, песка, пыли и конденсации влаги.
Характеристики:
• Напряжение питания, В: 220±10%
• Ток потребления, мА: 35
• Максимальный ток коммутации реле, А:
- нормально замкнутые контакты (NC): 12
- нормально разомкнутые контакты (NO): 16
• Максимальное напряжение коммутации, В: 250
• Рабочая частота считывателя, кГц: 125
• Карты стандарта: EM-Marine
• Дальность считывания, см: до 6
• Количество ключей/карт (max), шт.: 500
• Индикация режимов работы: световая и звуковая
• Материал корпуса: ABS пластик
• Размер, мм: 115х75х27
• Вес, г: 250
Режимы работы
«Переключатель» (зелёный цвет индикатора). Каждое поднесение карты доступа меняет состояние контактов реле на противоположное.
«Энергокарман» (жёлтый цвет индикатора). Контакты реле замкнуты пока карта доступа находится в поле считывателя.
«Таймер» (красный цвет индикатора). Каждое поднесение карты доступа меняет состояние реле на противоположное. Однако контакты реле замкнуты не более времени, установленного при настройке с помощью мастер-карты.
Для настройки устройства предусмотрено три режима программирования: добавление карт доступа, удаление всех карт и настройка времени таймера.
Монтаж и подключение
Устройство монтируется на плоской поверхности в месте, обеспечивающем беспрепятственное поднесение к нему карт.
Для монтажа устройства с помощью комплекта для крепления выполните следующие операции:
1. Снимите верхнюю крышку устройства, вывернув крепёжный винт.
2. Под размер отверстий для крепления устройства разметьте и просверлите два отверстия Ø6 мм на глубину 30 мм в стене (плоской поверхности). Установите дюбели.
3. Подсоедините оба кабеля в соответствии со схемой. В местах соединения провода заизолируйте.
4. Подайте питание и проверьте работу устройства.
5. Аккуратно уложите оба кабеля, чтобы не пережать их при установке устройства.
Установите и закрепите устройство винтами.
6. Установите верхнюю крышку или крышку-карман и закрепите её винтом.
Программирование
Выбор режима работы
Для выбора режима работы поднесите мастер-карту к устройству на время менее 5 сек.
Режимы работы «переключатель», «энергокарман» и «таймер» меняются последовательно при каждом поднесении мастер-карты.
Выбор режима программирования
Для выбора режима программирования поднесите и удерживайте мастер-карту в поле устройства. Примерно через 5 секунд индикатор начнет мигать зелёным цветом - активирован режим добавления карт доступа. Если удерживать мастер-карту далее, то примерно через 5 секунд индикатор начнёт мигать красным цветом - активирован режим удаления всех карт. Если продолжать удерживать мастер-карту далее, то примерно ещё через 5 секунд индикатор начнёт мигать жёлтым цветом - активирован режим настройки таймера. При дальнейшем удержании мастер-карты в течение 5 секунд мигание прекратится, и цвет свечения индикатора будет соответствовать исходному режиму работы устройства. Далее через каждые 5 секунд вид мигания будет повторяться: зелёным цветом, красным цветом, жёлтым цветом, нет мигания и т.д. Выбор режима программирования осуществляется отнесением мастер-карты от устройства во время мигания индикатора соответствующим цветом.
Добавление карт доступа
Во время мигания индикатора зелёным цветом уберите мастер-карту от устройства.
Частота мигания удвоится устройство готово к добавлению карт доступа. По очереди подносите добавляемые карты. При добавлении карты индикатор кратковременно загорается красным цветом. Если этого не происходит, то карта или уже есть в базе, или она другого стандарта. Устройство вернётся в исходный режим работы из режима добавления карт автоматически через 20 секунд после последней поднесённой карты или сразу при поднесении мастер-карты.
Удаление всех карт
Во время мигания индикатора красным цветом уберите мастер-карту от устройства.
Частота мигания удвоится - устройство готово к удалению всех карт и ожидает в течение 20 секунд повторного поднесения мастер-карты.
Если мастер-карта не поднесена, то устройство выйдет из режима без удаления карт.
Для удаления поднесите и удерживайте мастер-карту: индикатор будет медленно мигать красным цветом, потом мигнёт зелёным цветом все карты (включая мастер-карту) удалены.
Затем устройство вернётся в исходный режим и включит соответствующий цвет индикатора.
Замечание. После удаления всех карт первая поднесённая карта будет записана как мастер-карта.
Настройка таймера
Во время мигания индикатора жёлтым цветом уберите мастер-карту от считывателя.
Индикатор несколько раз мигнёт с удвоенной частотой - считыватель готов к настройке времени таймера и перейдёт к отображению текущего значения времени.
Продолжительность времени задается в часах (от 0 до 8) и десятках минут (10, 20, 30, 40, 50).
Текущее значение времени отображается с помощью серии вспышек красного и зелёного цветов. Количество вспышек красного цвета соответствует количеству часов, а количество вспышек зелёного цвета соответствует количеству десятков минут. Вспышки красного и зелёного цвета разделены вспышками жёлтого цвета.
Серия вспышек может выглядеть, например, так: вспышка жёлтого цвета, две вспышки красного цвета, вспышка жёлтого цвета, одна вспышка зелёного цвета, и далее порядок вспышек повторяется. Такая последовательность вспышек означает, что задано время 2 часа 10 минут.
Начинать изменение значение времени можно в любой момент серии вспышек путём поднесения к устройству мастер-карты или карты доступа, причём первое поднесение мастер-карты и карты доступа приводит к обнулению соответствующего значения. Задание значения часов производится соответствующим количеством (после первого) поднесений мастер-карты, аналогично десятков минут - любой из назначенных карт доступа. Значения устанавливаются циклически. При достижении максимального значения обнуляются, и отсчёт начинается заново. Каждое поднесение карты меняет количество вспышек красного
или зелёного цветов. Неизменным остаётся только их разделение вспышками жёлтого цвета.
Устройство автоматически вернётся в исходный режим работы из режима установки таймера через 20 секунд после последнего поднесения карты.
Особенности использования
1. После монтажа устройства и подключения питания ~220В проводится диагностика индикатора на три секунды включается жёлтый цвет. Далее цвет свечения будет соответствовать текущему режиму работы устройства.
2. Мастер-карта используется только для программирования устройства и не предназначена для управления его работой. Мастер-карта может быть только одна. При утере или порче мастер-карты устройство необходимо отправить в сервис-центр.
3. В комплекте поставки имеются шесть карт, уже записанных в память устройства: одна цветная (мастер-карта) и пять белых (карты доступа). После стирания всех карт из памяти первая поднесённая карта будет записана как мастер-карта. Перед началом использования устройства необходимо записать в память хотя бы одну карту доступа.
4. При пропадании и последующем восстановлении сети ~220В заданный режим работы и все установленные настройки устройства сохраняются.
5. Перед подключением внешних потребителей к силовому реле в режимах «Переключатель» и «Таймер» рекомендуется предварительно проверить исходное состояние контактов (замкнуто/разомкнуто).
В режиме «Энергокарман» состояние контактов силового реле всегда соответствует приведенному в п.4.
Бренд контроллера | Iron Logic |
Исполнение | Уличное |
Тип контроллера | Автономные |
Управление устройствами | Электронный замок, Турникет |
Тип корпуса контроллера | В одном корпусе со считывателем |
Поддерживаемые датчики | Геркон |
Количество пользователей /карт | 500 |
Поддерживаемые форматы | Em-Marine |
Программное обеспечение | Бесплатное |
Напряжение питания | 180...230 В |
Источник питания | Встроенный |
Потребляемый ток, макс. | 35 мА |
Габариты | 115х75х22 мм |
Вес, кг | 0.1 |
Рабочая температура | от -30°C до +40°C |
Гарантия | 1 год |
Страна производства | Россия |
Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.
По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.
Оформление заказа в стандартном режиме
Если вы уверены в выборе, то можете самостоятельно оформить заказ, заполнив по этапам всю форму.
Заполнение адреса
Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.
Доставка
В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ. Подробнее об условиях доставки читайте в разделе «Доставка».
Оплата
Выберите оптимальный способ оплаты. Подробнее о всех вариантах читайте в разделе «Оплата»
Покупатель
Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться курьеру, например: подъезды в доме считаются справа налево.
Оформление заказа
Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».
Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.
Если Вы хотите узнать об условиях доставки и оплаты, но не желаете о них читать, то Вы можете позвонить любому нашему сотруднику, и он обязательно Вам поможет.
Покупка за безналичный расчет
При оплате за безналичный расчет наш сотрудник свяжется с Вами, чтобы подтвердить заказ и уточнить сроки и адрес доставки. После оформления заказа сотрудник нашей компании вышлет вам счет, по которому необходимо будет произвести оплату.
После оплаты заказа к Вам приедет наш курьер, который доставит ваш заказ.
Самостоятельно забрать заказ из пунктов самовывоза Вы можете после его оплаты по безналичному расчету. Оплата доставки до пунктов выдачи транспортных компаний производится по тарифам выбранной Вами транспортной компании непосредственно в месте получения заказа.
Самовывоз из офиса нашей компании в Зеленограде, так же возможен после предоплаты по безналичному расчету, и предварительной договоренности с менеджером.
Интернет-магазин выполняет доставку любого товара своей собственной Службой доставки.
Стоимость доставки курьером
Стоимость доставки по Москве, Все товары —750 руб., бесплатная доставка от 25000 руб
Стоимость доставки по Московской области рассчитывается для каждого заказа индивидуально и зависит от суммарного веса товаров заказа и удаленности адреса доставки.
Время доставки
Время доставки согласовывается с менеджером Службы доставки, который обязательно свяжется с вами сразу после того, как вы разместите свой заказ.
Доставка в регионы России
Для осуществления доставки в регионы России мы пользуемся услугами компаний СДЭК, ЖелДорЭкспедиция, Автотрейдинг, Деловые Линии. В таком случае, указанными кампаниями взимается стоимость доставки по их внутренним тарифам с заказчика при получении товара.
Для осуществления доставки в регионы России мы пользуемся услугами компаний СДЭК, ЖелДорЭкспедиция, Автотрейдинг, Деловые Линии. В таком случае, указанными кампаниями взимается стоимость доставки по их внутренним тарифам с заказчика при получении товара.
Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.Конфиденциальность ваших регистрационных данных гарантируется.
Доставка выполняется в рабочие дни с 10:00 до 18:00 часов, в субботу и в воскресенье доставки нет. Товары, заказанные вами в субботу и воскресенье, доставляются в понедельник. Время осуществления доставки зависит от времени размещения заказа и наличия товара на складе.
Вы также можете указать любое другое удобное время доставки, и покупка будет доставлена в удобное вам время. Иное время доставки, а также время доставки в населенные пункты области определяется по договоренности с клиентом.
Место доставки
Доставка осуществляется по адресу, указанному при оформлении заказа. Если необходимо доставить товар по иному адресу, необходимо сообщить адрес менеджеру Службы доставки, который свяжется с вами непосредственно после оформления заказа на сайте.
Правила
При оформлении покупки на организацию, вам будут переданы счет-фактура, а также накладная, в которой необходимо поставить печать вашей организации.Цена, указанная в переданных вам курьером документах, является окончательной, курьер не обладает правом корректировки цены.Стоимость доставки выделяется в документах на покупку отдельной графой.
Внимание! Просим вас помнить, что все технические параметры и потребительские свойства приобретаемого товара вам следует уточнять у нашего менеджера до момента покупки товара. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При необходимости инсталляции приобретаемого в нашем магазине товара вам необходимо сообщить об этом нашему менеджеру.При доставке вам заказанного товара проверяйте комплектность доставленного товара, работоспособность товара, соответствие доставленного товара описанию на нашем сайте, также проверьте товар на наличие механических повреждений. При не заявлении вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются. В случае вопросов, пожеланий и претензий обращайтесь к нам по следующим координатам:
Самовывоз
Забрать товар самостоятельно и абсолютно бесплатно можно только по адресу: Москва, Зеленоград, Панфиловский проспект, дом 10.
Забрать товар самовывозом можно по любому из адресов самовывоза указанных здесь, стоимость доставки до пункта самовывоза рассчитывается для каждого заказа по тарифам транспортных компаний.
Самовывоз
Забрать товар самостоятельно и абсолютно бесплатно можно только по адресу: Москва, Зеленоград, Панфиловский проспект, дом 10.
Забрать товар самовывозом можно по любому из адресов самовывоза указанных здесь, стоимость доставки до пункта самовывоза рассчитывается для каждого заказа по тарифам транспортных компаний.
Телефон службы доставки: 8 (499) 350 35 28.
Отзывы
Оставить отзыв
Загрузка отзывов...
Ваш менеджер
Артем Королев8 (925) 009-71-93
Задать вопрос
Задать вопрос
