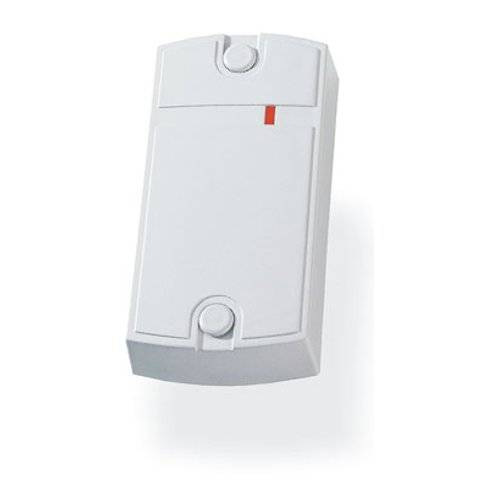

Сетевой контроллер Matrix II Net со встроенным считывателем.
Считыватель MATRIX-II является считывателем, совмещенным с сетевым контроллером, и предназначен для использования в системах контроля и управления (СКУД) в жилые и производственные помещения, учёта времени прохода и событий.
Считыватель может работать как автономно, так и в составе сети.
По подключению и работе в автономном режиме считыватель MATRIX-II аналогичен считывателю MATRIX-II .
Подключение к сети происходит по RS-485 (двухпроводное подключение).
Считыватель работает с proximity-картами стандарта EM-Marine и ключами DS1990А.
Комплект поставки:
• Считыватель MATRIX- II(мод.Net): 1 шт.
• Перемычка: 2 шт.
• Заглушки: .2 шт.
• Шуруп 3х30: 2 шт.
• Дюбель: 2 шт.
• Руководство по эксплуатации: 1 шт.
Считыватель MATRIX-II позволяет подключить следующее оборудование:
• бесконтактный считыватель proximity-карт, эмулирующий протокол ключа (рекомендуется считыватель MATRIX-II);
• электромагнитный замок, электромеханический замок/защёлка;
• кнопка открывания замка (нормально разомкнутая);
• внешний зуммер, внешний светодиод;
• датчик открытой двери (тип нормально открытый).
Считыватель MATRIX-II (мод.Net) работает с бесплатным ПО "GUARD Commander" и "Base Z5R".
Технические характеристики:
• Наличие перемычки типа замков (электромагнитный/электромеханический): да
• Световая и звуковая индикация режимов работы и программирования: да
• Установка длительности открывания замка: от 0,1 до 25,5 cек (заводское - 3 сек)
• Выход: МДП-транзистор
• Рабочее напряжение: 12В DC
• Ток потребления (дежурный режим): 30мА
• Ток коммутации : до 5А
Характеристики при автономной работе (без подключения в сети):
Максимальное количество ключей: до 2024 шт.
• простые карточки – для прохода.
• мастер-карточки – только для входа в режимы программирования и отключения режима “Блокировка".
• блокировочные карточки – для прохода и включения режима "Блокировка".
Дополнительные режимы работы:
• режим "Блокировка" – открыт проход по блокирующим ключам, закрыт для простых;
• режим "Свободный проход" – управление доступом отключено (замок всегда открыт);
• режим "Accept" – открывание прохода и автоматическая запись всех новых карт в память (включается мастер-картой).
• режим "Триггер" – для включения/выключения управляемого устройства с напряжением питания не выше 17 В и током потребления до 5А.
Характеристики при работе в сети:
• максимальное количество карт/ключей, шт.: 2024
• объём памяти событий: 2048
• максимальное количество контроллеров в сети: 255
• скорость обмена по сети RS-485 (устанавливается автоматически), Бод: 19200/57600
При подключении датчика двери доступны события "Взлом двери" и "Незакрытая дверь".
Встроенный считыватель MATRIX-II (мод.Net) воспринимается ПО как подключённый на "выход".
Внешний считыватель MATRIX-II устанавливается на "вход".
Исходно управляющее ПО воспринимает MATRIX-II (мод.Net) как контроллер со считывателем, подключённым по стандарту iButton (Dallas Touch Memory - TM).
С помощью установки перемычки на клеммах разъёма №1 (замыкание контактов LED-GND) устанавливается режим Wiegand-26. В данном режиме ПО понимает MATRIX-II (мод.Net) как контроллер с подключённым считывателем по Wiegand-26.
Устанавливать перемычку следует только при выключенном питании.
Если какие-то карты были записаны без установки перемычки, то после её установки они будут неизвестны, так как форматы хранения кода карт (Wiegand-26 и ТМ) в памяти различны.
Программирование считывателя
Программирование при работе в автономном режиме (без подключения к сети).
Первое включение считывателя (в базе нет карт).
Выдаются короткие сигналы в течение 16 секунд. Это указывает на то, что память стерта и установлен режим добавления мастер-карт.
В момент выдачи сигналов коснитесь картой считывателя - это приведёт к записи её в память в качестве мастер-карты.
Прекращение выдачи коротких сигналов является подтверждением успешной записи первой мастер карты.
Для добавления новых мастер-карт подносите их по очереди к считывателю с паузой между касаниями менее 16 секунд. На каждое касание новой картой считыватель выдает короткий подтверждающий сигнал.
Выход из режима добавления мастер-карт происходит автоматически через 16 секунд после последнего касания. О выходе из режима считыватель информирует серией коротких сигналов.
В дальнейшем для программирования используются мастер-карты.
Если ни одной карты записать не удалось, повторите включение.
Вход в режим записи мастер-карты при подаче питания происходит только при полностью пустой базе (ни простых, ни мастер-, ни блокирующих карт).
Общие свойства режимов программирования
Для перевода считывателя в нужный режим программирования используются короткие (менее 1 сек) и длинные (около 6 сек) касания мастер-картой. На работу в режиме программирования есть ограничение на время после последнего касания (около 16 сек), после которого считыватель выходит в исходное состояние, информируя серией коротких сигналов.
1. Добавление простых карт ( 1 д М ).
Коснитесь и удерживайте мастер-карту (длинное касание). В момент касания считыватель выдаст короткий сигнал, подтверждающий опознание мастер-карты, и через 6 секунд - второй сигнал, указывающий на переход считывателя в режим добавления простых карт. После этого мастер-карту следует убрать. Для добавления новых карт касайтесь ими по очереди считывателя с паузой между касаниями менее 16 секунд. На каждое касание
новой картой считыватель выдает подтверждающий короткий сигнал. Если карта уже имеется в памяти, то два коротких сигнала. Выход из режима происходит либо автоматически через 16 секунд после последнего касания, либо при касании мастер-картой. О выходе из режима считыватель информирует серией коротких сигналов.
2. Добавление блокирующих карт ( 1 д М ).
В режиме добавления простых карт надо коснуться выбранной картой считывателя и удерживать около 9 секунд до длинного сигнала ( т.е. сначала будет короткий сигнал, а потом длинный сигнал о добавлении блокирующей карты). Если не будете добавлять ещё карты, то далее будет серия коротких сигналов - выход из режима программирования.
3. Добавление мастер-карт ( 1 к М, 1 д М ).
Кратковременно коснитесь мастер-картой считывателя (короткое касание). В момент касания считыватель выдаст короткий сигнал, подтверждающий опознание мастер-карты, и не более чем через 6 секунд коснитесь и удерживайте мастер-карту у считывателя (длинное касание). В момент касания считыватель выдаст два коротких сигнала, указывающих на второе касание мастер-картой в режиме программирования, и через 6 секунд - один сигнал, указывающий на переход устройства в режим добавления мастер-карт. После этого мастер-карту следует убрать. Для добавления новых мастер-карт касайтесь ими по очереди считывателя с паузой между касаниями не более 16 секунд. На каждое касание новой картой считыватель выдает подтверждающий короткий сигнал. Если карта уже имеется в памяти как мастер-карта, то сигналов не будет. Выход из режима добавления мастер-карт происходит автоматически через 16 секунд после последнего касания. О выходе из режима контроллер информирует серией из 5 коротких сигналов.
4. Стирание простых карт с помощью мастер-карты ( 2 к М, 1 д М ).
Два раза кратковременно коснитесь мастер-картой считывателя (короткие касания). В момент первого касания считыватель выдаст короткий сигнал, подтверждающий опознание мастер-карты. В момент второго касания считыватель выдаст два коротких сигнала, указывающих на второе касание мастер-картой в режиме программирования, и не более чем через 6 секунд коснитесь и удерживайте мастер-карту у считывателя (длинное касание). В момент третьего касания считыватель выдаст три коротких сигнала, и через 6 секунд - один сигнал, указывающий на переход в режим стирания простых карт. После этого мастер-карту следует убрать. Для стирания карт касайтесь ими по очереди считывателя с паузой между касаниями не более 16 секунд.
На каждое касание стираемой картой считыватель выдает подтверждающий короткий сигнал. Если карты нет в памяти, то два коротких сигнала. Выход из режима происходит либо автоматически через 16 секунд после последнего касания, либо при касании мастер-картой. О выходе из режима считыватель информирует серией коротких сигналов.
5. Стирание памяти считывателя ( 3 к М, 1 д М ).
Три раза кратковременно коснитесь мастер-картой считывателя (короткие касания). В момент первого касания считыватель выдаст короткий сигнал, подтверждающий опознание мастер-карты. В момент второго касания считыватель выдаст два коротких сигнала, указывающих на второе касание мастер-картой в режиме программирования. В момент третьего касания считыватель выдаст три коротких сигнала, указывающих на третье касание мастер-картой, и не более чем через 6 секунд коснитесь и удерживайте мастер-карту у считывателя (длинное касание). В момент четвертого касания считыватель выдаст четыре коротких сигнала, и через 6 секунд - серию коротких, указывающих на стирание памяти считывателя и выход из режима
программирования. После этого мастер-карту следует убрать. Переход в режим программирования будет осуществлен автоматически после включения питания.
* В момент стирания всей базы с помощью мастер-карты не происходит стирания запрограммированного времени открывания.
6. Программирование времени открывания (4 к М ).
Четыре раза кратковременно поднесите мастер-карту к считывателю. В момент каждого касания считыватель выдает сигналы, подтверждающие опознание мастер-карты, а их количество будет соответствовать количеству касаний. В момент четвертого касания считыватель выдает соответственно четыре сигнала и перейдет в режим программирования времени открывания. В течении 6 секунд от последнего касания необходимо замкнуть кнопку
двери на время, необходимое для открывания. После отпускания кнопки контроллер выдаст сигнал и запишет время в память.
* Если кнопка открывания не устанавливается, то замыкаются между собой контакты №3 и №4 разъема.
7. Режим "Блокировка" (1 д Б ).
В режиме "Блокировка"- открыт проход по блокирующим картам, а закрыт проход для простых карточек. Режим "Блокировка" устанавливается при закрытой двери с помощью блокирующей карты ( добавление блокирующих карт - п.п.2).
Блокирующая карта предназначена для работы:
• как простая карта доступа в общем режиме работы (т.е. открыт доступ для всех простых и блокирующих карт, прописанных в базе);
• для перевода в режим блокировки ( в этом режиме отрывают только блокирующие карты);
• для перевода в обычный режим.
Блокирующая карта открывает по отпусканию.
Для перевода в режим блокировки надо закрыть дверь и удерживать блокирующую карту у считывателя около 3 секунд до появления длительного непрерывного сигнала, что соответствует включению режима блокировки.
В этом режиме блокируются все простые карты. При использования простой карты открытия не происходит, а выдаётся серия коротких сигналов.
Выход из режима блокировки в общий режим производится:
• с помощью блокирующей карты (до серии коротких сигналов);
• коротким касанием мастер-карты (серия коротких сигналов).
* При пропадании напряжения питания установленный ранее режим "Блокировка" сохраняется и после включении напряжения.
8. Режим "Свободный проход" (1дБ ).
Для использования данного режима необходимо подключить датчик двери. В режиме "Свободный проход" управление доступом отключено (замок всегда открыт). Для перевода в режим "Свободный проход" необходимо открыть дверь и удерживать блокирующий ключ у считывателя около 3-х секунд до появления двух длинных сигналов, что соответствует включению режима "Свободный проход". Для выхода из режима следует при любом положении двери (открытой или закрытой) удерживать блокирующий ключ у считывателя до появления звуковых сигналов. Примечание: В этом режиме электромеханический замок должен выдерживать долговременную подачу напряжения. Не совместим с режимом "Триггер".
9. Включение режима "Ассерт" ( 5 к М ).
Режим "Accept" применяется для записи всех подносимых карточек ЕМ-Marine в память устройства. В данном режиме от карты, подносимой к считывателю, происходит срабатывание на открывание двери, и одновременно она записывается в память считывателя. Режим используется для восстановления базы пользователей без сбора карт клиентов. Для включения режима необходима мастер-карта. Пять раз кратковременно поднесите мастер-карту к считывателю. В момент каждого касания считыватель выдает сигналы, подтверждающие опознание мастер-карты, а их количество будет соответствовать количеству касаний. В момент пятого касания считыватель выдаст соответственно пять сигналов и через несколько секунд ещё один длинный сигнал, подтверждающий переход в режим "Accept". Для выхода из режима поднесите мастер-карту, сигнал о выходе - серия коротких сигналов. *При пропадании напряжения питания установленный ранее режим "Accept"" сохраняется и после включения напряжения.
Работа при подключении в сеть (RS485).
Считыватели MATRIX-II (мод.Net) могут объединяться в сеть с использованием интерфейса RS-485 и работать под управлением компьютера. Специализированное программное обеспечение (ПО) позволяет программировать, управлять их работой, скачивать события. Однако решение о предоставлении доступа по карточке принимает сам MATRIX-II (мод.Net) независимо от того, подключен он к ПК или нет.
Считыватели MATRIX-II (мод.Net) соединяются между собой по RS-485 последовательно друг за другом.
На рисунке приведён вариант подключения контроллеров к ПК. Термин "последний" означает, что считыватель MATRIX-II (мод.Net) является физически последним в линии связи.
Монтаж и подключение
Считыватель монтируется на плоской поверхности в месте, обеспечивающем беспрепятственное поднесение к нему PROXIMITY-карты.
Для монтажа считывателя MATRIX-II (мод.Net) выполните следующие операции:
• разметьте и просверлите отверстия для крепления под размер отверстий считывателя (рис.2);
• подсоедините подключаемые устройства проводами к разъёму считывателя в соответствии со схемой;
• в случае, если замок электромеханический, установите перемычку в положение 1;
• в зависимости от того, в какую сторону прокладывается кабель подключения считывателя, удалите тонкую перемычку в корпусе считывателя и проложите в него кабель;
При подключении питания к считывателю загорается красный светодиод и считыватель переходит в режим программирования (первое включение - запись мастер-карт).
• установите считыватель и закрепите его винтами.
Закройте отверстия на считывателе заглушками из комплекта.
* При установке 2-х считывателей расстояние между ними - не менее 10 см
1. ZUMM - внешний зуммер.
2. ТМ - вход ТМ центральный
3. GND
4. EXIT - кнопка открывания двери
5. LED - внешний светодиод (+)
6. LOCK - замок
7. +12V
8. GND
9. DOOR - датчик (геркон) открытия двери.
Примечание:
1) При подключении бесконтактного считывателя MATRIX-II к MATRIX-II (мод.Net) управление светодиодами и звуком происходит по проводу ТМ.
2) Подключать необязательно: внешний зуммер; светодиод; датчик двери.
Гарантийный срок эксплуатации 12 месяцев со дня продажи или 18 месяцев от даты выпуска.
Срок службы изделия – 6 лет. -
