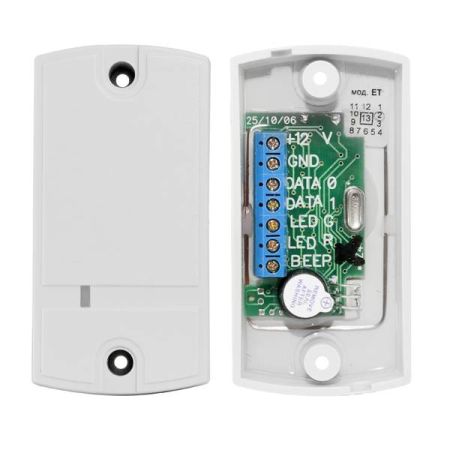

Автономный контроллер Matrix-II (мод.K) серый

Автономный контроллер Matrix IIK (серый).
Изделие вместило в себя все возможности контроллера и считывателя в одном корпусе. Модель Matrix-IIk идеально подойдет в случаях, где нет необходимости устанавливать контроллер отдельно от считывателя. Предназначен для управления электромагнитными и электромеханическими замками.
• Встроенный считыватель
• Низкая цена
• Защита от неправильного включения
• Влага-и пыле защищенный корпус
• Выбор типа замка
• Режимы ACCEPT / TRIGGER / Консьерж
• Быстрый монтаж и подключение
• Возможность программирования мастер-ключей, блокирующих ключей
• Возможность программирования с ПК (с помощью адаптеров Z-2 Base или Z-2 EHR)

• Рабочая частота: 125 KHz
• Работа с картами & брелками: EM Marine
• Количество ключей / карт(max): 1364шт.
• Встроенная энергонезависимая память (EEPROM)
• Дальность чтения: 6-8 сантиметров
• Напряжение питания: 8 - 18 В постоянного тока
• Потребление тока: 45mA (max) Ток коммутации: 5А
• Звуковая/световая индикация: сигнал зумера, двухцветный светодиод
• Выход: МДП-транзистор 1шт.
• Установка длительности открывания замка: от 0 до 220 cек.
• Перемычка для выбора типа замка: электромагнитный, электромеханический
• Рабочая температура: -40°С +50°С
• Материал корпуса: ABS пластик
• Цвет корпуса: светло-серый, черный

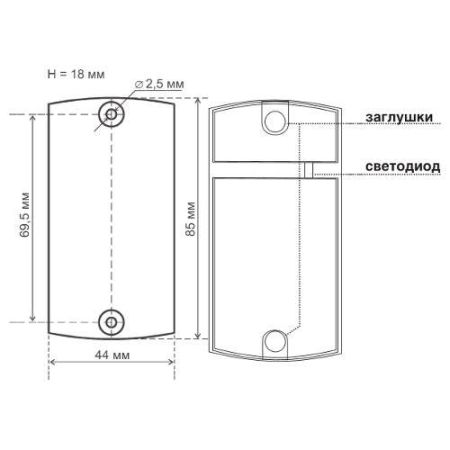

• Размер(mm): 85х44х18
• Режим ACCEPT- позволяет восстановить базу данных ключей. Активизировав режим ACCEPT контроллер разрешает доступ всем подносимым ключам и при этом заносит их ID в свою память. Тем самым, проработав несколько дней в режиме ACCEPT, контроллер формирует новую базу данных ключей.
• Режим TRIGGER- управление работой замка: вкл./выкл. Одно касание ключа- замок закрыт; второе касание ключа - замок открыт. Режим TRIGGER удобен в случаях, где необходимо открывать или блокировать дверь на определенный период (рабочий день, перерыв и т.д.)
• Режим Консьерж - управление разрешением доступа. Блокирующий ключ, разрешает или запрещает открывание двери всем остальным прописанным ключам. Режим • Консьерж удобен в случаях, где необходимо выполнить условие при котором нельзя входить в помещение если там нет ответственного лица (хозяин блокирующего ключа).

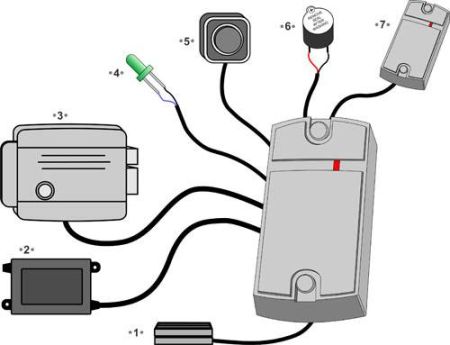

• Датчик открытой двери
• Блок питания
• Электромагнитный / электромеханический замок
• Внешний светодиод
• Кнопка открывания замка
• Внешний зуммер
• Считыватели EM Marine

Видеообзор Matrix IIK
Работа устройства
При использовании считывателя Matrix-II К следует иметь в виду следующее.
1. Поскольку считыватель Matrix-II К фактически представляет собой два устройства в одном корпусе (считыватель и контроллер),то использование термина “считыватель” является условным.
2. В паре “считыватель - контроллер” собственно считыватель предназначен только для чтения номера, записанного в память proximity-карты, и передачи этого номера в контроллер.
3. Действия СКУД определяются наличием или отсутствием номера считанной карты в памяти контроллера, а также присвоенным при записи в память статусом номера этой карты. Вместо термина “номер карты” часто употребляют термин “ключ”. Поэтому в дальнейшем используемые при описании термины “карта” и “ключ” (например, поднести “карту” или поднести “ключ”) - равнозначны. Список карт (ключей) с указанием их статуса называется базой данных СКУД.
4. Программирование считывателя Matrix-II К определяет набор действий только в отношении контроллера: запись номера считанной карты в память с присвоением статуса, удаление номера считанной карты и т.д. Собственно же считыватель, входящий в Matrix-II К, всегда осуществляет одни и те же операции: чтение номера подносимой карты и передачу номера контроллеру.
5. Для работы со считывателем Matrix-II К каждой новой proximity-карте следует задать её статус (определить права владельца карты). Статус карты задаётся в режиме программирования при первом поднесении карты к считывателю.
Возможные варианты статуса:
- мастер-карты – предназначены только для программирования считывателя Matrix-II К и не предназначены для прохода;
- простые карты (карты доступа) – предназначены для прохода через точку доступа (кроме режима “Блокировка”);
- блокировочные карты – предназначены для прохода в режиме "Блокировка", а также для включения/выключения этого режима. Блокирующие карты открывают замок в момент убирания карты от считывателя.
6. При поставке считывателя Matrix-II K память контроллера пуста. Для управления его работой необходимо прежде всего записать в память контроллера информацию о мастер-карте, с помощью которой будет происходить программирование устройства.

Режимы работы СКУД с изделием:
- штатный режим – открыт проход по картам доступа и блокирующим картам;
- режим "Блокировка" – открыт проход по блокирующим картам и закрыт проход по простым картам. Включается/выключается с помощью блокирующей карты. Удобен в случаях, когда, например, необходимо временно ограничить круг лиц, имеющих право доступа в помещение;
- режим "Accept" – открыт проход по простым, блокирующим и любым новым картам с автоматической записью всех новых карт в память как простых. Таким образом, через некоторое время контроллер сформирует новую базу данных;
- режим "Триггер" – реализует логику работы обычного замка. Каждое поднесение карточки приводит к устойчивому изменению состояния силового ключа и, соответственно, замка на противоположное. При этом при замыкании силового ключа выдаётся один короткий звуковой сигнал, при размыкании – два коротких звуковых сигнала. Режим рассчитан на работу с электромагнитными замками, однако можно использовать и другие запорные устройства. При этом следует учитывать, что запорные устройства, не предполагающие длительное включение, например, электромеханические замки, могут в этом режиме выйти из строя.

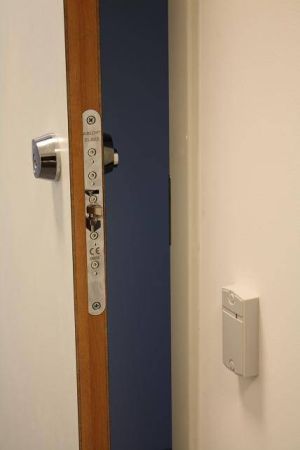

Варианты создания автономной системы СКУД на одну дверь:
А. Вход и выход - по картам стандарта EM-Marine:
- на входе - считыватель Matrix-II (или считыватель CP-Z при скрытой проводке;
- на выходе - считыватель/контроллер Matrix-II K + блок питания + электромагнитный замок или электромеханический замок/защелка.
Б. Вход - по картам стандарта EM-Marine, выход - с помощью кнопки открывания замка:
- на входе - считыватель/контроллер Matrix-II K;
- на выходе - кнопка открывания замка + блок питания + электромагнитный замок или электромеханический замок/защелка.

Световая и звуковая индикация работы считывателя.
В рабочем состоянии горит красный светодиод, сигнализируя о наличии питания.
При поднесении карты к считывателю возможны следующие варианты:
Карта есть в базе контроллера Matrix-II K - мигает зеленый светодиод, звучат сигналы зуммера, замок открыт на установленное время открытия (или до срабатывания дверного датчика).
Карты нет в базе контроллера Matrix-II K - три-четыре раза мигает светодиод (зеленым и красным), звучат сигналы зуммера.

Программирование контроллера
При описании процедуры программирования удобно пользоваться термином “касание картой считывателя”, под которым далее понимается поднесение карты к считывателю на расстояние, обеспечивающее устойчивое чтение номера карты (до 2 см).

Первое включение считывателя Matrix-II K (в базе контроллера нет ключей)
После подачи питания выдаются короткие звуковые сигналы в течение 16 секунд, что указывает на то, что память контроллера пуста и активен режим добавления мастер-карт. В момент выдачи сигналов коснитесь картой считывателя. Это приведёт к записи номера карты в память в качестве мастер-карты (мастер-ключа). Прекращение выдачи коротких звуковых сигналов является подтверждением успешной записи первой мастер-карты.
Для добавления дополнительных мастер-карт подносите их по очереди к считывателю с паузой между касаниями не более 16 секунд. На каждое касание новой картой контроллер выдает короткий подтверждающий звуковой сигнал. Выход из режима добавления мастер-карт происходит автоматически через 16 секунд после последнего касания. О выходе из режима контроллер информирует серией из 4 коротких сигналов.
В дальнейшем для программирования используются мастер-карты. Если ни одной карты записать не удалось, повторите включение. Вход в режим записи мастер-карт при подаче питания происходит только при пустой базе контроллера (ни простых, ни мастер-, ни блокирующих карт).



Общие свойства режимов программирования
Для перевода считывателя в нужный режим программирования используются короткие (менее 1 сек) и длинные (около 6 сек) касания мастер-картой. На совершение действий в режиме программирования есть ограничение на время после последнего касания (около 16 сек), после которого считыватель возвращается в исходное состояние, информируя серией из 4 коротких звуковых сигналов.

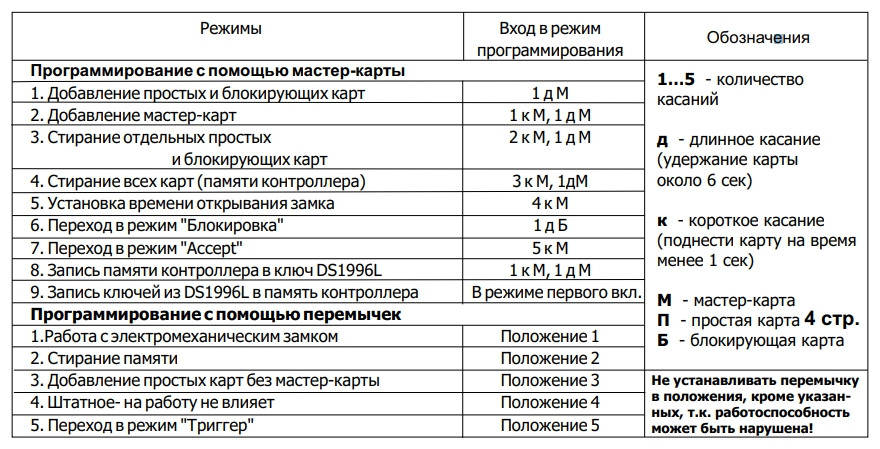

1. Добавление простых и блокирующих карт ( 1 д М )
Коснитесь и удерживайте мастер-карту (длинное касание). В момент касания считыватель выдаст короткий звуковой сигнал, подтверждающий опознание мастер-карты, и через 6 секунд – второй сигнал, указывающий на переход считывателя в режим добавления простых и блокирующих карт. После этого мастер-карту следует убрать. Для добавления новых карт подносите их по очереди к считывателю с паузами между касаниями менее 16 секунд. На каждое касание новой картой считыватель выдает короткий звуковой сигнал, подтверждающий запись номера карты в память контроллера и присвоение ей статуса "простая". Если поднесённую карту продолжать удерживать у считывателя около 9 секунд, то раздастся длинный звуковой сигнал, оповещающий об изменении статуса данной карты на "блокирующая". Если поднесённая карта уже имеется в памяти контроллера, то раздадутся два коротких сигнала. Выход из режима добавления карт происходит либо автоматически через 16 секунд после последнего касания, либо при касании мастер-картой.
О выходе из режима считыватель информирует серией из 4 коротких звуковых сигналов.

2. Добавление мастер-карт ( 1 к М, 1 д М )
Кратковременно коснитесь мастер-картой считывателя (короткое касание). В момент касания считыватель выдаст короткий звуковой сигнал, подтверждающий опознание мастер-карты, и не более чем через 6 секунд коснитесь и удерживайте мастер-карту у считывателя (длинное касание). В момент касания считыватель выдаст два коротких звуковых сигнала, указывающих на второе касание мастер-картой в режиме программирования, и через 6 секунд – один сигнал, указывающий на переход устройства в режим добавления мастер-карт. После этого мастер-карту следует убрать. Для добавления новых мастер-карт подносите их по очереди к считывателю с паузами между касаниями не более 16 секунд. На каждое касание новой картой считыватель выдаст подтверждающий короткий звуковой сигнал. Если карта уже имеется в памяти как мастер-карта, то звуковых
сигналов не будет. Выход из режима добавления мастер-карт происходит автоматически через 16 секунд после последнего касания. О выходе из режима контроллер информирует серией из 4 коротких звуковых сигналов.

3. Стирание отдельных простых и блокирующих карт с помощью мастер-карты ( 2 к М, 1 д М )
Два раза кратковременно коснитесь мастер-картой считывателя (короткие касания). В момент первого касания считыватель выдаст короткий звуковой сигнал, подтверждающий опознание мастер-карты. В момент второго касания контроллер выдаст два коротких звуковых сигнала, указывающих на второе касание мастер-картой в режиме программирования, и не более чем через 6 секунд поднесите и удерживайте мастер-карту у считывателя (длинное касание). В момент третьего касания считыватель выдаст три коротких звуковых сигнала, и через 6 секунд – один звуковой сигнал, указывающий на переход в режим стирания простых карт. После этого мастер-карту следует убрать. Для стирания простых и блокирующих карт подносите их по очереди к считывателю с паузами между касаниями не более 16 секунд. На каждое касание стираемой картой считыватель выдает подтверждающий короткий звуковой сигнал. Если карты нет в памяти, то два коротких звуковых сигнала. Выход из режима происходит либо автоматически через 16 секунд после последнего касания, либо при касании мастер-картой. О выходе из режима считыватель информирует серией из 4-х коротких звуковых сигналов.

4. Стирание памяти контроллера с помощью мастер-карты ( 3 к М, 1 д М )
Три раза кратковременно коснитесь мастер-картой считывателя (короткие касания). В момент первого касания считыватель выдаст короткий звуковой сигнал, подтверждающий опознание мастер-карты. В момент второго касания считыватель выдаст два коротких звуковых сигнала, указывающих на второе касание мастер-картой в режиме программирования. В момент третьего касания считыватель выдаст три коротких звуковых сигнала, указывающих на третье касание мастер-картой, и не более чем через 6 секунд поднесите и удерживайте мастер-карту у считывателя (длинное касание). В момент четвертого касания считыватель выдаст четыре коротких звуковых сигнала, и через 6 секунд – серию коротких звуковых сигналов, указывающих на стирание памяти контроллера и выход из режима программирования. После этого мастер-карту следует убрать. Переход в режим программирования будет осуществлен автоматически после включения питания.
* -В момент стирания всей базы с помощью мастер-карты не происходит стирания запрограммированного времени открывания замка.

5. Программирование времени открывания замка(4 к М )
Четыре раза кратковременно коснитесь мастер-картой считывателя. В момент каждого касания считыватель выдает звуковые сигналы, подтверждающие опознание мастер-карты, а их количество будет соответствовать количеству касаний. В момент четвертого касания считыватель выдаст соответственно четыре звуковых сигнала и перейдет в режим программирования времени открывания. В течении 6 секунд от последнего касания необходимо нажать и удерживать кнопку открытия замка в течение времени, необходимого для удержания замка в открытом состоянии. После отпускания кнопки считыватель выдаст серию коротких звуковых сигналов, запишет время в память и выйдет из режима программирования.
* Если кнопка открывания не устанавливается, то замыкаются между собой контакты №4 и №3 разъема на плате считывателя.

6. Режим "Блокировка" (1 д Б )
В режиме "Блокировка"- открыт проход по блокирующим картам, а закрыт проход для простых карт.
Режим "Блокировка" устанавливается с помощью блокирующих карт.
Блокирующая карта предназначена для работы:
- как простая карта доступа в штатном режиме работы (т.е. открыт доступ для всех простых и блокирующих карт, прописанных в памяти контроллера);
- для перевода в режим блокировки ( в этом режиме доступ открыт только для блокирующих карт);
- для перевода в штатный режим работы.
Блокирующая карта открывает замок в момент убирания карты от считывателя.
Для перевода устройства в режим блокировки необходимо удерживать блокирующую карту у считывателя около 3 секунд до появления длительного непрерывного звукового сигнала, что соответствует включению режима блокировки. При попытке использования простой карты доступ через точку прохода (открывание замка) не происходит, а выдаётся серия коротких звуковых сигналов.
Выход из режима блокировки в общий режим производится:
- аналогично переводу в режим блокировки – с помощью блокирующей карты (удержанием у считывателя до серии коротких звуковых сигналов);
- коротким касанием мастер-картой (серия коротких звуковых сигналов).
* При пропадании напряжения питания установленный ранее режим "Блокировка" сохраняется и после возобновления подачи питания.

7. Включение режима "Accept" ( 5 к М )
Режим "Accept" применяется для записи в память контроллера всех подносимых к считывателю карт со статусом “простая карта”.
В данном режиме от карты, подносимой к считывателю, происходит срабатывание на открывание двери, и одновременно карта записывается в память контроллера как простая.
Режим используется для восстановления базы пользователей без сбора карт клиентов. Для включения режима необходима мастер-карта. Пять раз кратковременно поднесите мастеркарту к считывателю. В момент каждого касания считыватель выдает звуковые сигналы, подтверждающие опознание мастер-карты, а их количество будет соответствовать количеству касаний. В момент пятого касания считыватель выдаст соответственно пять звуковых сигналов, а через 6 секунд – один длинный звуковой сигнал, подтверждающий переход в режим "Accept". Для выхода из режима поднесите мастер-карту. Сигнал о выходе – серия коротких звуковых сигналов.
* При пропадании напряжения питания установленный ранее режим "Accept" сохраняется и после возобновления подачи питания.

8. Запись памяти контроллера в ключ DS1996L(1 к М, 1 д М)
Для записи памяти контроллера в ключ DS1996L необходимо подключение к считывателю контактора ключей iButton (Dallas Touch Memory).
Переведите считыватель с помощью мастер-карты в режим добавления мастер-карт. Для этого коснитесь мастер-картой считывателя (короткое касание). В момент касания считыватель выдаст короткий звуковой сигнал, подтверждающий опознание мастер-карты, и не более чем через 6 секунд поднесите и удерживайте мастер-карту у считывателя (длинное касание). В момент касания считыватель выдаст два коротких звуковых сигнала, указывающих на второе касание мастер-карты в режиме программирования, и через 6 секунд – один звуковой сигнал, указывающий на переход устройства в режим добавления мастер-карт. Далее необходимо приложить к контактору ключ DS1996L и удерживать его до
серии коротких звуковых сигналов. Информация о записанных в памяти контроллера ключах переносится в память ключа DS1996L. Далее, используя адаптер компьютерный Z-2, информацию из ключа DS1996Lможно перенести в компьютер.

9. Запись ключей из DS1996L в память контроллера
Для записи информации из ключа DS1996L в память контроллера устройства Matrix-II K необходимо подключение контактора ключей iButton (Dallas Touch Memory).
Перед записью информации из ключа DS1996L необходимо стереть память контроллера устройства Matrix-II K (с помощью мастер-карты или перемычкой). Далее следует выключить и включить питание. Затем в режиме первого включения поднести к контактору ключ DS1996L и удерживать его в контакторе. По окончании записи информации из DS1996L в память контроллера Matrix-II K раздастся серия коротких звуковых сигналов. Время записи 1364 ключей – не более 25 секунд.
