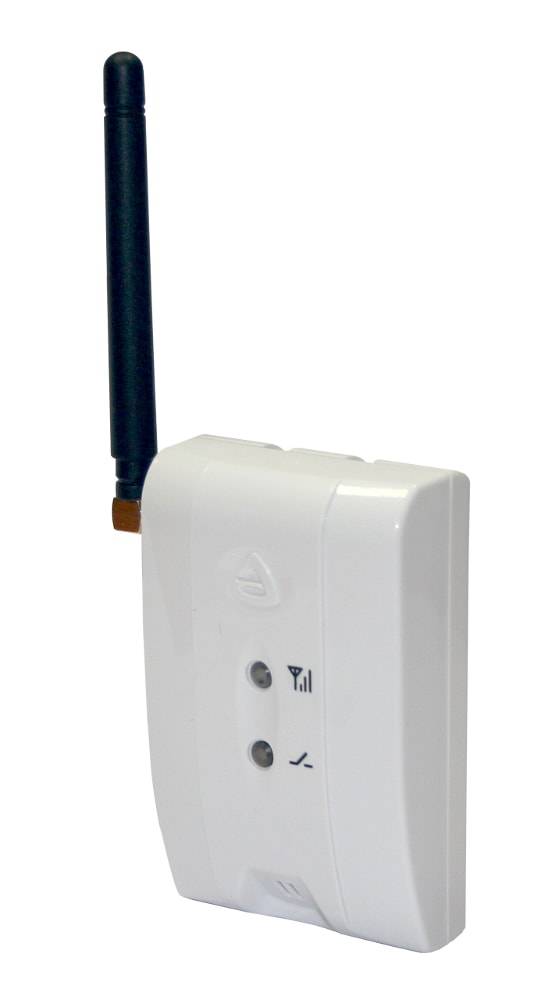

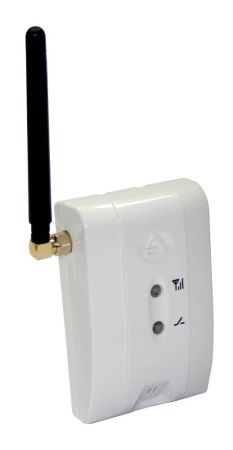

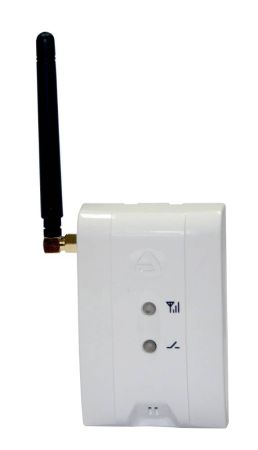

Прибор управления доступом по GSM-каналу Лидер GSM

Прибор управления доступом по GSM-каналу Лидер GSM.

Прибор Лидер GSM – это устройство, которое получает и передаёт информацию по сети GSM. Поэтому, перед эксплуатацией прибора, необходимо обязательно убедиться в том, что уровень сигнала сотовой связи на объекте, в месте установки, достаточен для гарантированного получения звонков и доставки сообщений.
Для этого, до монтажа прибора на объекте, необходимо провести контроль уровня GSM сигнала непосредственно в месте предполагаемой установки.
Внимание! Если уровень сигнала сотовой связи в месте установки неудовлетворительный, то производитель не гарантирует получения прибором звонков с телефонов доступа.

Прибор управления доступом по GSM-каналу ЛИДЕР GSM предназначен для расширения функциональных возможностей исполнительных устройств управления доступом (шлагбаумы, цепные барьеры, домовые калитки, автоматические ворота различных типов и т.п., далее – оборудование доступа).
Прибор осуществляет управление оборудованием доступа по каналам связи GSM, а также контроль состояния устройств (имеющих выход типа «сухой контакт») и передачу информации об изменении состояния на телефоны оповещения.
Электропитание прибора осуществляется от внешнего источника питания 12 В или 24 В (от источника питания управляемого оборудования).

Комплект поставки:
• Прибор управления доступом по GSM-каналу ЛИДЕР GSM: 1 шт.
• GSM-антенна: 1 шт.
• Винт-саморез 3х6: 1 шт.
• Батарея питания CR2032, 3 В: 1шт.
• Руководство по эксплуатации: 1 шт.

Особенности прибора
• Удаленное управление оборудованием доступа. Управление осуществляется посредством коммутации напряжения электропитания при помощи выходного исполнительного реле прибора;
• Управление выходным исполнительным реле осуществляется:
- с зарегистрированных в приборе телефонов доступа при помощи звонка. При этом звонок автоматически сбрасывается – снятие средств с телефона доступа не производится;
- с незарегистрированных в приборе телефонов – опционально.
• Количество телефонов доступа – до 5000 шт.;
• Наличие дополнительного исполнительного реле, управляемого при помощи SMS;
• Наличие функции SMS-информирования на зарегистрированные телефоны оповещения о состоянии внешних входов прибора (три входа контроля), подключённых к выходам типа «сухой контакт» контролируемых устройств (например, выход «Неисправность» источника питания, реле «ПЦН» приёмно-контрольного прибора, «тревожная кнопка» и т.п.);
• Количество телефонов оповещения – до 6 шт.;
• Конфигурирование прибора может осуществляться:
- с компьютера через USB-интерфейс с помощью программного обеспечения (ПО) конфигуратор «Лидер GSM» – полное конфигурирование;
- при помощи SMS (SMS-конфигурирование, защищено паролем доступа);
- добавление телефонов доступа может так же осуществляться при помощи звонка с добавляемого телефона (опционально).
• Наличие мастер-телефона, позволяющего осуществлять SMS-управление, SMSконфигурирование, а так же SMS-запрос баланса без ввода пароля доступа;
• Встроенный журнал событий ёмкостью до 50000 событий;
• Наличие контроля уровня сигнала сотовой связи;
• Наличие съёмной внешней GSM-антенны позволяет, при необходимости, подключать выносную GSM-антенну;
• Запрос баланса SIM-карты прибора может осуществляться:
- автоматически;
- при помощи SMS-запроса.
• Возможность обновления прошивки прибора потребителем. Прибор предназначен для установки внутри управляемого оборудования и рассчитан на круглосуточный режим работы. Конструкция прибора не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.

Технические характеристики прибора:
• Стандарты работы GSM модуля: GSM-850/900/1800/1900
• Максимальное количество номеров телефонов доступа: 5000
• Ёмкость журнала событий: 50000
• Количество выходов управления (выходных исполнительных реле): 2
• Коммутируемый ток выходных реле, не более: 1 А
• Коммутируемое постоянное напряжение, не более: = 24 В
• Коммутируемое переменное напряжение, не более: ~ 120 В
• Напряжение питания прибора: 12 В или 24 В (от 10,8 до 26,5 В)
• Ток потребления в «Дежурном» режиме, не более (оба реле в состоянии «выключено»): 110 мА
• Количество входов контроля: 3
• Максимальное количество номеров телефонов оповещения: 6
• Степень защиты оболочкой: IP40
• Габаритные размеры, без подключенной GSM-антенны, не более: 90 х 60 х 34 мм
• Масса, не более: 100 г
• Диапазон рабочих температур: - 40…+ 55 °С
• Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более: 93 %

Режимы работы прибора
Прибор имеет следующие режимы работы:
- режим «Регистрации в сети GSM»
 - «Дежурный» режим
- режим «Конфигурирования»
- режим «Добавления номеров доступа»
- режим «Обновления прошивки»

Краткое описание режимов
При включении питания (подключение 12 В или 24 В) с установленной SIM-картой прибор производит поиск и регистрацию в сети GSM – режим «Регистрации в сети GSM».
После успешной регистрации прибор переходит в «Дежурный» режим.
В «Дежурном» режиме прибор ожидает:
• звонки с телефонов (управление реле №1)
• SMS-команды (управление реле №2)
• изменение состояния (замкнуто/разомкнуто) на входах ШС1…ШС3
• команды SMS-конфигурирования и SMS-запроса баланса

Нажатие кнопки «PROG» переводит прибор из «Дежурного» режима в режим «Добавления номеров доступа».
Если прибор находится в «Дежурном» режиме или выключен, то, при подключении его через USB-интерфейс к компьютеру, прибор переходит в режим «Конфигурирования» (если питание отсутствовало, то прибор должен первоначально зарегистрироваться в сети GSM). Для выхода из режима «Конфигурирования» необходимо отключить прибор от компьютера (прибор вернётся в «Дежурный» режим или выключится при отсутствии питания).
Внимание! Питание прибора в «Дежурном» режиме осуществляется только от источника питания 12 В или 24 В (не от USB). При подключении прибора к компьютеру прибор находится в режиме «Конфигурирования» (не в «Дежурном»).

Подготовка к работе прибора
После вскрытия упаковки проведите внешний осмотр прибора, убедитесь в отсутствии механических повреждений и проверьте комплектность. Открутите винт-саморез в нижней части корпуса и снимите крышку прибора.
Если хранение или транспортировка прибора происходили в условиях низких температур, то перед включением необходимо выдержать прибор без упаковки, при «комнатной температуре», не менее 4 часа.

Рекомендуемая последовательность подготовки и настройки прибора:
1. Подготовка и установка SIM-карты
2. Подключение GSM-антенны
3. Установка батареи питания часов
4. Задание параметров прибора в ПО конфигуратор «Лидер GSM»
5. Проверка после конфигурирования
6. Выбор места установки и контроль уровня GSM сигнала на объекте
7. Установка прибора на объекте
8. Проверка после установки
9. Изменение параметров (по необходимости)

Выбор места установки и контроль уровня GSM сигнала на объекте
Прибор может устанавливаться в тумбах (шлагбаумов, цепных барьеров и т.п.), в шкафах электромонтажных на стенах или других конструкциях, в месте защищенном от воздействия атмосферных осадков, механических повреждений и доступа посторонних лиц.
При этом в месте установки должен быть достаточный уровень GSM сигнала.
После выбора места установки необходимо проверить уровень GSM сигнала, для этого:
- снимите крышку прибора, убедитесь, что SIM-карта установлена правильно, GSMантенна должна быть подключена;
- удерживая прибор непосредственно в выбранном месте, включите питание (подайте 12 или 24 В на клеммы «ПИТ» - «ОБЩ», см. рис.Б1) и дождитесь регистрации прибора в сети GSM;
- если светодиод «сеть GSM» светится красным (низкий уровень сигнала) либо прибор не регистрируется в сети GSM (длительное отсутствие тройного звукового сигнала), то необходимо выбрать другое место установки (соблюдая правила выбора места установки) и снова проверить уровень сигнала (наблюдать за свечением светодиода «сеть GSM») и т.д. При необходимости можно использовать выносную GSMантенну.
- необходимо добиваться зелёного свечения светодиода «сеть GSM». - если по результатам контроля, уровень сигнала в помещении (в выбранном месте) недостаточен, то необходимо сменить оператора сотовой связи.
Внимание! При низком уровне GSM сигнала производитель не гарантирует получения прибором звонков с телефонов доступа.

Установка прибора на объекте
Рекомендуемый порядок установки:
- снимите крышку прибора, снимите плату прибора с основания;
- удалите заглушки отверстий для ввода проводов (в необходимых местах);
- проденьте провода в отверстия;
- закрепите основание в выбранном месте. Для крепления следует выбирать саморезы или винты диаметром 2…3 мм с головкой диаметром 5…6 мм;
- в соответствии со схемой соединений, произведите подключение проводов к клеммным колодкам прибора;
- установите плату на основание (при приближении платы к основанию аккуратно вытягивайте провода);
- произведите прокладку проводов и подключите их к исполнительным устройствам и приборам;
- убедитесь, что SIM-карта установлена правильно, закройте крышку прибора и зафиксируйте её винтом-саморезом;
- включите питание 12/24 В, дождитесь перехода прибора в «Дежурный» режим (три звуковых сигнала).

Проверка после установки
Рекомендуется провести проверку работоспособности прибора после установки.
Проконтролируйте свечение индикаторов: «сеть GSM» должен светится зелёным, «реле» – красным (реле №1 – в состоянии «выключено»).
Позвоните на номер SIM-карты прибора с телефона доступа: реле №1 перейдёт в состояние «включено» (индикатор «реле» будет светиться зелёным) - на исполнительное устройство оборудования доступа будет подано электропитание (например, откроется шлагбаум и т.п.).
