Контроллер ограничения доступа к банкомату CS.PD.01 (KZ-04)

Контроллер ограничения доступа к банкомату KZ-04 предназначен для повышения безопасности клиентов при совершении операций и ограничения доступа в помещения банкомата посторонних лиц. Позволяет сократить накладные расходы на эксплуатацию помещения банкомата, а также повысить уровень комфорта обслуживания клиентов.

Работает с картами "МИР".

Функциональные возможности:
• Предоставление доступа к банкомату владельцам пластиковых карт платежных систем, обслуживаемых данным банкоматом;
• Ограничение доступа к банкомату лиц, у которых отсутствует пластиковая карта, обслуживаемая данным банкоматом;
• Запрет доступа в помещение во время нахождения человека в зоне самообслуживания;
• Световая индикация присутствия человека в помещении (опция);
• Речевые сообщения о действиях системы (опция);
• Реакция на тревожную ситуацию - оповещение о тревоге на пульт охраны или включение местных средств тревожного оповещения, видеозаписи;
• Контроль допустимого времени обслуживания Клиента;
• Управление освещением в помещении (опция);
• Режим "свободный доступ" для организации свободного прохода к банкомату.

Принцип действия и общие сведения
Для того, чтобы попасть в помещение, где расположен банкомат, клиент предъявляет считывателю любую банковскую карту, обслуживаемую данным банкоматом.

Пока клиент не завершит необходимые банковские операции и не покинет помещение, нажав кнопку "выход", система не впустит в помещение других лиц. Этим обеспечивается безопасность клиента во время нахождения в зоне самообслуживания банкомата.

Охрана помещения обеспечивается с помощью датчика присутствия человека. Если было превышено допустимое время нахождения клиента у банкомата, долгое время открыта входная дверь, клиент зашел и долго не двигается (например, человеку стало плохо), либо в помещение проникли не предъявив карту считывателю (например, через окно) - система подает сигнал тревоги и включает видеозапись. Кроме того, датчик присутствия человека позволяет отслеживать такие ситуации, когда человек предъявил карту, открыл дверь, но передумал входить и захлопнул дверь. В этом случае блокировка замка будет снята и доступ к банкомату следующего посетителя не будет запрещен. Индикация состояний "СВОБОДНО", "ЗАНЯТО" осуществляется светодиодной мнемосхемой Mnemo-KZ.

Для речевых сообщений о действиях системы используется блок речевого оповещения KZ-V02, располагаемый внутри помещения, к которому подключаются внутренний и внешний (уличный) громкоговорители.

Для управления освещением помещения и видеонаблюдением используется Блок управления дополнительными устройствами KZ-U. Программирование контроллера осуществляется "перемычками", установленными на плате контроллера. Программируются следующие параметры: разрешенные платежные системы, допустимое время присутствия клиента в зоне обслуживания банкомата, время открытого состояния замка, состояние шлейфа охранной сигнализации, режим работы контроллера, звуковой сигнал.

Контроллер KZ-04 управляет электромагнитными или электромеханическими замком, установленным на дверь, закрывающую доступ к банкомату.

Позволяет подключить следующее оборудование:
• считыватель карт с магнитной полосой (стандарт ISO-7811) KZ-1121, KZ-1121M;
• универсальный считыватель микропроцессорных карт и карт с магнитной полосой KZ-602-M;
• электромагнитный, электромеханический замок/защелку или другое исполнительное оборудование;
• нормально разомкнутую кнопку открывания замка;
• внешний зуммер, внешний двухцветный светодиод;
• датчик открытия двери;
• датчик присутствия клиента в зоне обслуживания банкомата;
• светодиодную мнемосхему MNEMO-KZ, указывающую на занятость банкомата;
• блок речевого оповещения KZ-V02;
• блок управления дополнительными устройствами KZ-U;
• переключатель «свободный доступ – управляемый доступ»;
• систему оповещения о пожаре;
• шлейф охранной сигнализации;
• местные средства тревожного оповещения.

Характеристики:
• Напряжение питания постоянного тока, В: 12-15.
• Ток потребления, мА, не более: 30.
• Коммутируемый ток цепи замка, А, не более: 3 А.
• Коммутируемый ток цепи средств тревожного оповещения, А, не более: 0,25 А.
• Максимальная длина проводов от контроллера до подключаемых устройств, м: 50.
• Защита от статического электричества.
• Работа с нормально открытым и нормально закрытым замком или защелкой.
• Световая, звуковая и речевая индикация режимов работы.
• Защита от неправильного включения источника питания.
• Установка времени открытого состояния замка, сек: 1, 5,10.
• Время допустимого обслуживания клиента, мин: 4, 8, 16…32.
• Габаритные размеры платы контроллера, мм: 70х78х15.
• Масса: не более 0,12 кг.

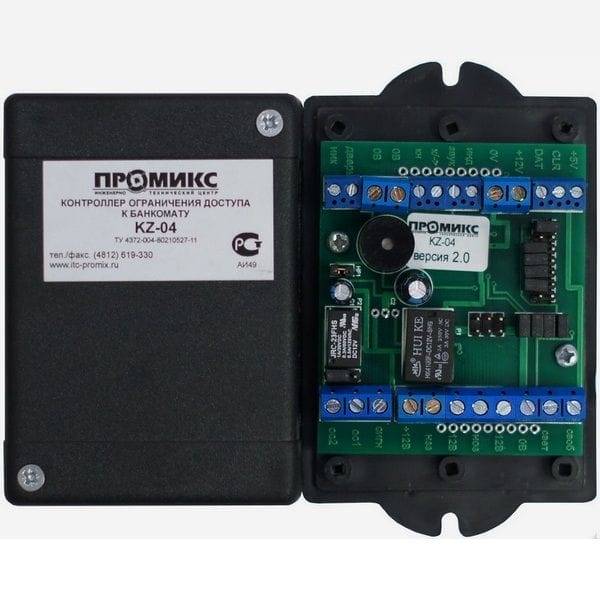

Контроллер поставляется в виде платы с клеммниками для подключения внешних устройств, размещенной в пластмассовом корпусе размером 90х65х30мм

Комплект поставки:
• Контроллер KZ-04 в корпусе – 1 шт.
• Руководство по эксплуатации – 1 шт.
