Двухканальный специализированный комплект преобразователей Gate-Wiegand-Long предназначен для использования в системах контроля доступа в случае необходимости увеличения дальности передачи кода по интерфейсу Wiegand до 1000 метров.
ВАЖНО: Разработчики комплекта обращают внимание инсталляторов, что использовать данный инструмент целесообразно только при реально обоснованной необходимости и только квалифицированными специалистами, понимающими все сопутствующие условия, требования и возможные проблемы схем подключения с удалением считывателя от контроллера СКУД и исполнительного устройства.
Особенности комплекта
Двухканальный специализированный комплект преобразователей Gate-Wiegand-Long состоит из передатчика ТХ и приемника RX.

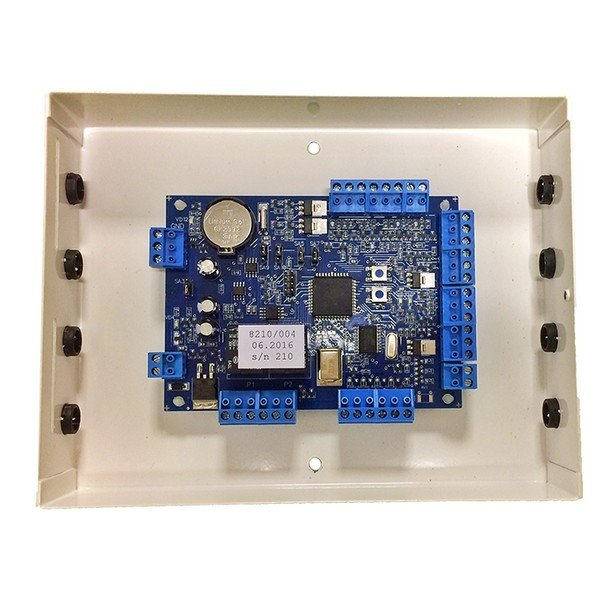

Задача удлинения интерфейса Wiegand решается путем преобразования интерфейса Wiegand считывателя в RS-485, и обратно в Wiegand - для подключения ко входу контроллера СКУД. В качестве преобразователя-передатчика TX (Wiegand в RS) и преобразователя-приемника RX (RS в Wiegand) используется аппаратная платформа типового контроллера Gate-8000 с загруженной в нее специализированной микропрограммой приемника или передатчика. Оба преобразователя двухканальные, причем эти каналы независимы.
Преобразователь-передатчик (TX) обеспечивает прием Wigand кода от считывателя, его преобразование и передачу по интерфейсу RS-485 в сторону приемника RX. Преобразователь-приемник (RX) обеспечивает прием кода от передатчика по RS-485, его преобразование и передачу по интерфейсу Wiegand в контроллер СКУД. В приемнике предусмотрен специальный инструмент тестирования связи с передатчиком по линии RS-485.
Технические характеристики преобразователя (RX, TX):
• Напряжение питания: 12 ± 0,3 V DC
• Потребляемый ток: не более 90 мА
• Интерфейс подключаемых считывателей: Wiegand 26 - 64
• Скорость обмена по RS-485: 19200 бит/с
• Температура окружающей среды: от –30° до +50°С
• Относительная влажность: не более 90 %
• Габариты корпуса ШхВхГ мм: 200 х 155 х 40
Подключение оборудования
Размещение оборудования
Установка преобразователей и прокладка коммуникационного кабеля должны быть на расстоянии не менее 1м от силовых линий и источников сильных электромагнитных излучений. Место установки преобразователей должно быть защищено от прямого попадание влаги и атмосферных осадков на корпус контроллера.
Подключение питания
Преобразователь TX и подключенные к ним ему считыватели, запитываются от одного блока питания. Для исключения возможности отключения контроллера и считывателей при пропадании сетевого напряжения, рекомендуется использовать источник бесперебойного питания. Максимальная удаленность блока питания от преобразователя зависит от используемого кабеля. Максимальная длина кабеля питания при сечении жилы 0,75 кв.мм — не более 10 метров. Для подключения питания используется колодка К1. Правильное подключение блока питания соответствует включению на плате красного светодиода VD4.
Подключение преобразователей друг к другу
Для соединения преобразователей между собой по интерфейсу RS-485 используются колодки К2. Преобразователи между собой подключаются в отдельную линию интерфейса RS485, как показано на схеме. К данной линии интерфейса не должно быть подключено никаких сторонних устройств. Коммутация преобразователей между собой выполняется кабелем "витая пара пятой категории" или специальным симметричным кабелем для промышленного интерфейса RS-485 одиночной прокладки (КИС, КИП и др.). Провода A и B должны находиться в одной паре (должны быть повиты между собой). Длина линии не должна превышать 1000 метров. Для тестирования линии связи RS-485 необходимо нажать кнопку SW1 на плате преобразователя-приемника RX. При этом на плате кратко загорается красный светодиод VD9, что свидетельствует о формировании и отправке в сторону передатчика ТХ тестового пакета. Преобразователь-передатчик TX обрабатывает полученный тестовый пакет и отправляет его обратно в сторону приемника RX. При благополучном получении тестового пакета на плате приемника RX загорается зеленый светодиод VD8.
Подключение считывателей и контроллера СКУД
Для подключения считывателей к преобразователю ТХ, а также для подключения преобразователя RX ко входам контроллера СКУД, используются колодки К5, К6. Считыватели подключаются к преобразователю-передатчику TX по приведенной схеме.
Тип интерфейса Wiegand на выходе преобразователя-приемника RX соответствует типу интерфейса Weigand, принятому на вход преобразователя-передатчика TX.
