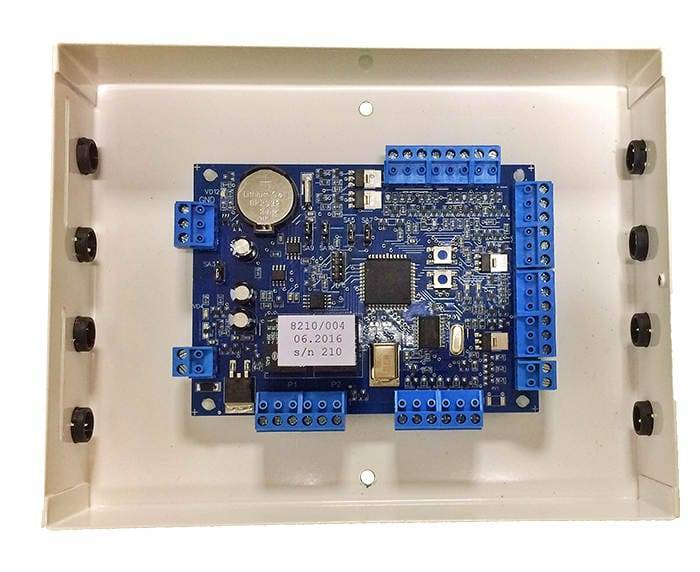

Сетевой контроллер Gate-8000

Контроллер GATE-8000 – электронный модуль, предназначенный для управления доступом в жилые и производственные помещения, учета времени прохода и событий.

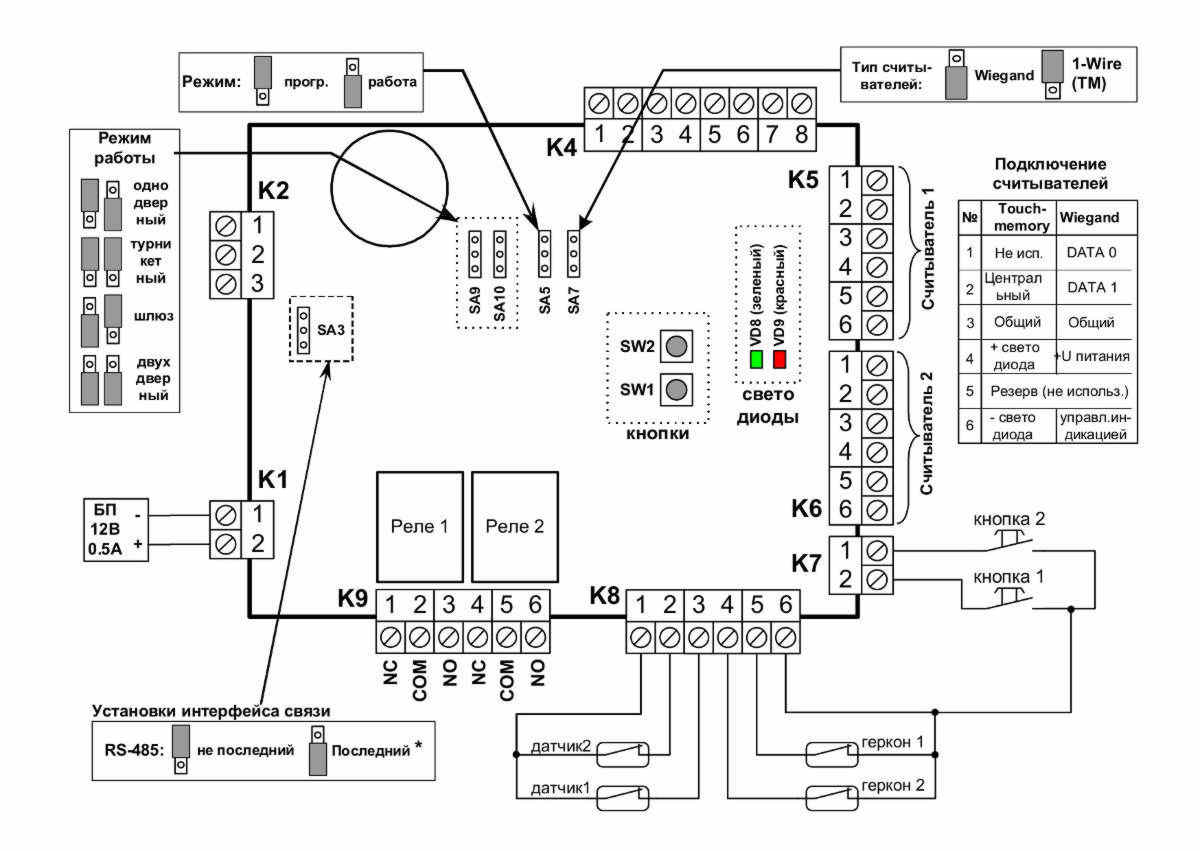

Контроллер в штатном исполнении работает со считывателями, имеющими выходной интерфейс «1-Wire» или «Wiegand». Протокол «1-Wire», как правило, применим для считывателей TOUCH MEMORY, а «Wiegand» для считывателей PROXIMIТY. Также, при исполнении контроллера по заказу, возможно подключение считывателей с выходом «АВА-2» (для магнитных карт).

Контроллер обрабатывает информацию, поступающую со считывателя, и с помощью встроенного реле осуществляет коммутацию исполнительного устройства (например, замка). Наличие двух дополнительных входов позволяет круглосуточно контролировать две охранные зоны (без контроля по току).

Контроллер может работать как автономно, так и в составе сети. В контроллере предусмотрена функция автономного программирования для его настройки пользователем на работу с кодовыми ключами.

Контроллер поддерживает режим «Free Logic» - возможность управления выходами по событиям, фиксируемым контроллером. Это означает, что при возникновении любого события можно произвести включение или выключение (временное или постоянное) одного из выходов контроллера, а также можно включить или выключить режим «постоянно-открыто» (режим, при котором оба реле контроллера постоянно включены). Настройка режима «Free Logic» производится с помощью программного обеспечения.


Использование карт Mifare для защиты идентификаторов от копирования
Инструкция по построению СКУД со считывателями Gate-Reader-MF и картами Mifare в защищенном режиме. Данная инструкция описывает один из способов решения задачи защиты идентификаторов СКУД от клонирования.
Для реализации простого и доступного варианта защищенного режима SL1 используются считыватели Gate-Reader-MF, настольный считыватель Gate-USB-MF и карты (идентификаторы) Mifare следующих типов: Mifare Classic, Mifare ID.












Технические характеристики контроллера Gate-8000:
• Напряжение питания: 11,4 В – 13,2 В
• Потребляемый ток:
- в режиме ожидания не более: 30 мА
- в режиме коммутации не более: 90 мА
• Тип подключения: RS-485
• Скорость обмена по сети RS-485: 19200 бит/с.
• Макс.кол-во контроллеров в одной линии RS-485: 255
• Интерфейс подключаемых считывателей: Wiegand, 1-Wire (TM), ABA-2
• Кол-во подключаемых считывателей: 2
• Кол-во управляемых реле: 2
• Параметры реле:
- коммутируемое напряжение не более: 30 VDC
- коммутируемый ток не более : 6 А
- время срабатывания реле (программируется): от 0.5 сек. до 25 сек.
• Макс. емкость банка памяти ключей:
- двухдверное подключение: 8 167
- однодверное и турникетное подключение: 16 334
• Макс.емкость банка памяти событий: 8 192
• Макс. время опознавания последнего ключа: 0,6сек. (на 8000 ключей)
• Температура окружающей среды: от –30 до +50С.
• Относительная влажность не более: 90 %
• Габариты (в малом корпусе без БП), мм: 200х155х40
