Сетевой контроллер Apollo AAN-32S

Контроллеры для систем контроля и управления доступом и охранной сигнализации на 32 считывателя или 512 охранных шлейфов. Контроллер AAN-32N подключается по Ethernet, AAN-32S подключается по RS-232. В стандартной комплектации контроллеры имеют 1 Мб ОЗУ с возможностью дальнейшего расширения до 2 Мб.

Контроллеры AAN-32S и AAN-32N компании APOLLO предназначены для построения СКУД среднего масштаба. Обе модификации контроллеров поддерживают практически все основные функции, присущие контроллеру AAN-100, позволяя одновременно снизить затраты на небольшую систему. Несколько контроллеров AAN-32S и AAN-32N могут быть объединены в систему для управления несколькими тысячами считывателей карт и охранных зон. Общий размер системы ограничивается только возможностями сети и программного обеспечения компьютера.

Контроллеры AAN-32S и AAN-32N относится к типу “универсальных (сетевых)” контроллеров в соответствии с ГОСТ Р 51241-2008 и работают под управлением программных комплектов APACS 3000 или LyriX, а при нарушении связи переходят в автономный режим управления системой.

Подключение к компьютеру

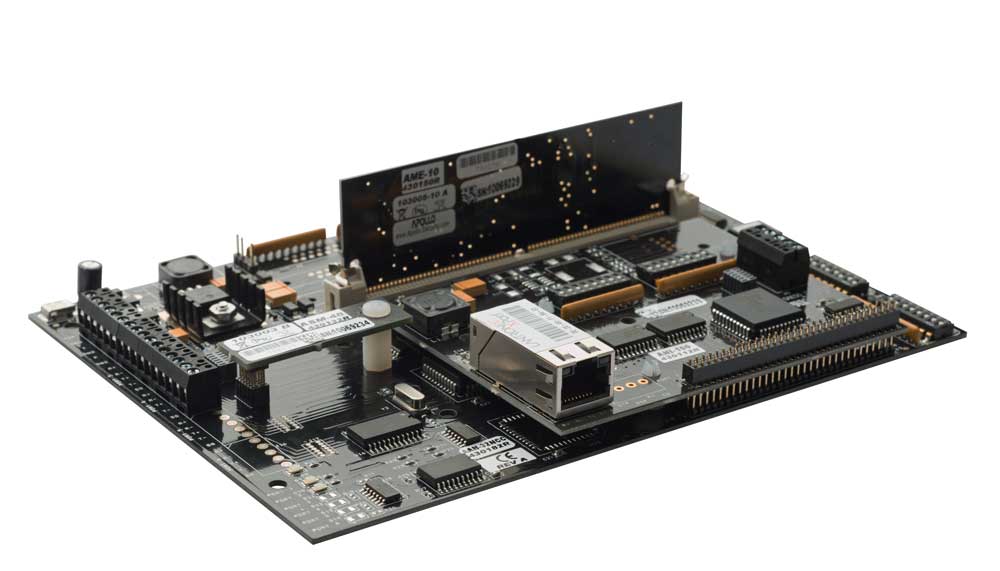

Контроллер AAN-32S подключается к компьютеру по интерфейсу RS-232 - через установленный на плате контроллера модуль ASI 1. Контроллер AAN-32N подключается к компьютеру по Ethernet - через установленный на плате контроллера модуль ANI 100.

Подключение считывателей
В системе контроллеры AAN-32S или AAN-32N выполняют роль электронного логического устройства. Все функции, связанные с подключением считывателей СКУД, функции прямого управления исполнительными устройствами, охранными шлейфами, осуществляются через подключаемые к ним промежуточные интерфейсные модули/контроллеры АIM-1SL/2SL/4SL. Система обеспечивает работу со считывателями различных технологий, имеющих выходной интерфейс wiegand и clock-and-data. Всего поддерживается до 32 считывателей на один контроллер AAN-32S или AAN-32N. База данных карт и событий может храниться одновременно в центральных контроллерах AAN-32S или AAN-32N и подключенных к ним модулях/контроллерах АIM-1SL/2SL/4SL. Данное решение гарантирует двукратное аппаратное резервирование информации. Сами модули подключаются к контроллерам AAN-32S или AAN-32N либо по интерфейсу RS-485, либо по локальной сети Ethernet с учетом реальной ситуации на объекте и желании заказчика.

Подключение охранных шлейфов
Охранные шлейфы подключаются к охранным панелям АIO-168/16 по 16 зон каждая - всего до 512 шлейфов на один контроллер AAN-32S или AAN-32N. Можно также использовать до 32-х релейных панелей AIO-8 на 8 релейных выходов - всего до 256 управляемых релейных выходов. Существует также возможность подключения дополнительных охранных шлейфов “NC” типа на интерфейсных модулях/контроллерах АIM-1SL/2SL/4SL из расчета 1 считыватель – 1 дополнительный вход. Охранные и релейные модули также подключаются к контроллеру AAN-100 либо по интерфейсу RS-485, либо по локальной сети Ethernet.

Дополнительные модули
Контроллеры AAN-32S и AAN-32N поддерживает работу до 4-х панелей отображения состояния охранной сигнализации ASA-72. Каждая панель имеет 72 трехцветных светодиода для отображения состояния шлейфов охранной сигнализации на панелях AIO-168/16 или состояния преграждающих устройств (дверь, турникет, и пр.), подключенных через модули АIM-1SL/2SL/4SL к AAN-32S или AAN-32N. Для управления доступом на этажи можно использовать до 4-х специализированных лифтовых модулей AIM-1ELE.

Характерные особенности
• динамически распределяемая оперативная память (1 Мб):
     - до 139’729 карт
     - до 65’535 событий
• расширение оперативной памяти (до 2Мб):
     - до 297’016 карт
     - до 65’535 событий
• 255 уровней доступа / 255 групп охранных зон
• 127 временных зон /100 праздников/ до 6 интервалов в каждой временной зоне
• до 38 уровней доступа, назначенных на одну карту
• управление сроком действия карты
• механизм внутренних переменных
• зональный и временной контроль повторного входа
• до 32 считывателей карт (магнитных, proximity, smart, биометрических и пр.)
• считыватели подключаются через интерфейсные модули/контроллеры AIM-1SL/2SL/4SL
• до 512 шлейфов охранной сигнализации (на AIO-168/16)
• до 32 дополнительных охранных шлейфов NC (на AIM-1SL/2SL/4SL)
• до 32 релейных выходов управления замком (на AIM-1SL/2SL/4SL)
• до 256 управляемых релейных выходов (на AIO-168/8)
• до 32 дополнительных релейных выходов (на AIM-1SL/2SL/4SL)
• интерфейс для связи с компьютером:
     - для AAN-32S - RS-232 (используется модуль ASI-1 с драйвером ASM-23)
     - для AAN-32N - Ethernet (используя модуль ANI-100)
• интерфейс для связи с периферийными устройствами:
     - RS-485 (используя драйверы ASM-48)
     - Ethernet (используя модули ENI-110)
• управление лифтовым оборудованием (используя модуль AIM-1ELE)
• поддержка 4 панелей отображения состояния охранной сигнализации ASA-72
• батарея для аварийного хранения базы данных при отключении внешнего питания
• светодиодная индикация для отображения работы и диагностики системы

Возможности и безопасность
Контроллеры AAN-32S и AAN-32N поддерживают функции зонального и временного контроля повторного входа, назначение до 6, 32 или 38 уровней доступа одной карте, автоматическую активацию/деактивацию карты в указанные дату и время. Контроллеры имеют встроенный механизм внутренних переменных для программирования реакций системы на аппаратном уровне, обеспечивают управление группами охранных зон и лифтовым оборудованием, позволяют задавать временные зоны из нескольких интервалов для считывателей, и имеют много других возможностей.

Высокая степень безопасности обеспечивается за счет разделения функций принятия решения и управления исполнительными устройствами между контроллером и периферийными интерфейсными модулями (аналогично контроллеру AAN-100). Сами контроллеры AAN-32S и AAN-32N не имеют ни релейных выходов, ни тревожных входов и могут быть установлены в максимально защищенном месте на значительном удалении от управляемых ими исполнительных устройств (замков, турникетов, шлагбаумов) и охранных зон. Подключение считывателей СКУД, охранных шлейфов и управление внешними устройствами осуществляется через промежуточные интерфейсные модули. Безопасность систем, построенных на основе контроллеров AAN-32S и AAN-32N достигается также за счет реализации на аппаратном уровне таких сложных режимов работы, как:

• временной и зонный "antipassback" по 32-м считывателям (контроль повторного входа карты, уже прошедшей в зону)
• режим "вход под принуждением" - скрытая тревога при проходе под угрозой (при использовании PIN-кода в дополнение к считыванию карты)
• режим доступа по двум картам (правило 2-х лиц)
• режим доступ с сопровождением (Visitor-Escort)
• возможность ограничения максимального и/или минимального количества лиц в помещении и группе помещений (зоне)
• программирование сложных реакций:
     - срабатывание реле на любом периферийном модуле при получении сигнала на тревожном входе другого модуля
     - автоматическое маскирование/размаскирование сигнала тревоги
     - смена режима считывателя
     - срабатывание релейного выхода в соответствии с временной зоной и/или сигналом на входе, и пр.
• управление лифтом с реакцией на выбор этажа
• автоматическая постановка/снятие с охраны при чтении карты и пр.

Защита от интеллектуального взлома
Для предотвращения интеллектуального взлома и попыток целенаправленного выведения из строя системы путем разрушения каналов связи, контроллеры AAN-32S и AAN-32N могут использовать специальные режимы работы. Для исключения возможности манипулирования системой с использованием внутренних каналов связи можно использовать шифрование трафика между контроллерами и периферийными модулями. Для исключения возможности несанкционированного управления исполнительными устройствами (замкам, турникетам и пр.) путем получения доступа к каналам электропитания, можно использовать c модулями/контроллерами АIM-1SL/2SL/4SL, подключенными к AAN-32S или AAN-32N, отдельные цифровые реле ADA-10/11.

Надежность и отказоустойчивость

В системе APOLLO обеспечивается двойное аппаратное резервирование баз данных за счет их хранения одновременно в центральных контроллерах AAN-32S и AAN-32N и подчиненных модулях/контроллерах АIM-1SL/2SL/4SL. Такое решение позволяет системе автономно функционировать даже после выведения из строя управляющих компьютеров, каналов связи и даже самих центральных контроллеров. Локальные интерфейсные модули/контроллеры и охранные панели AIO-168/16/8 будут самостоятельно управлять своим участком системы до момента восстановления связи и сохранять все события в собственной памяти.

Мощная аппаратная логика
За счет мощной встроенной логики контроллеров AAN-32S и AAN-32N в виде аппарата внутренних переменных возможно программирование сложных внутренних связей и реакций системы. Такое решение обеспечивает сохранение сложных алгоритмов и реакций системы на внешние события даже при отсутствии связи с управляющими компьютерами. Наличие аппарата внутренних переменных также упрощает интеграцию с системами сторонних производителей (ОПС, CCTV, и пр.), которая может быть выполнена как на аппаратном, так и на программном уровнях.

Считыватели и идентификаторы
Считыватели и идентификаторы, применяемые совместно с оборудованием APOLLO, могут быть самых разных типов и производителей: магнитные, proximity, smart, биометрические и пр. Это возможно за счет поддержки распространенных индустриальных протоколов – wiegand и clock-and-data. Заказчик не привязан к определенному производителю и технологии идентификации, он может выбрать то и другое исходя из собственных предпочтений и ситуации на объекте.

Спецификация
• Центральный процессор: MС68311 CPU 32 bit
• Память: До 2 МБ
• Часы реального времени: Да
• Интерфейсы для связи с компьютером: AAN-32S: RS232 – 1 интерфейс, AAN-32N: Ethernet - 1 интерфейс
• Интерфейсы для связи с интерфейсными модулями, охранными и релейными панелями: RS485 – 1 интерфейс или Ethernet - 1 интерфейс
• Напряжение: от +12 до +24 В (=)
• Потребляемый ток: до 250 мА (AAN-32S), до 350 мА (AAN-32N)
• Скорость передачи данных: RS-485 до 9600 бод, Ethernet до 100 Мбит/с
• Габаритные размеры: 190 х 140 мм (7,5 x 5,5 дюйма)
• Рабочая температура: от 0 до +70°C
• Относительная влажность: от 0 до 95 %, без конденсации
