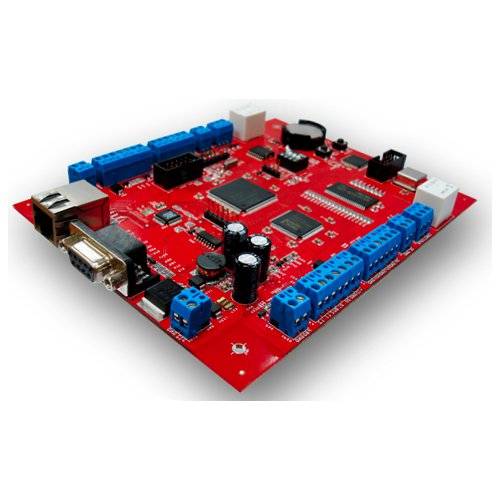

Плата контроллера доступа АПДА.21 EASY

Контроллер доступа АПДА.21 Easy предназначен для построения систем контроля и управления доступом. Он может использоваться как автономно, так и в составе централизованной (сетевой) СКУД под управлением программного обеспечения Tempo Reale.

АПДА.21 Easy представляет собой «облегченный» вариант контроллера АПДА.21 (отсутствуют порт RS-485 и поддержка PoE).

Контроллер обеспечивает управление исполнительными устройствами различных барьеров (дверей, ворот, турникетов, шлюзовых кабин и т. п.) в соответствии с запрограммированными алгоритмами доступа.
К контроллеру подключаются считыватели и клавиатуры с интерфейсом Вейганда, в том числе проксимити считыватели. Также поддерживаются считыватели Dallas Touch Memory / Cyfral. Кроме того, контроллер имеет дополнительные тревожные входы и релейные выходы.

Во внутренней памяти контроллера хранится информация о конфигурации и режимах работы, журнал событий, данные владельцев карт, в том числе, информация об их текущем местонахождении.

В автономном режиме решение о предоставлении или отказе в доступе принимается контроллером самостоятельно на основании прав доступа владельца карты. При работе в составе системы возможен доступ с подтверждением от сервера Tempo Reale (по уровням доступа или в соответствии с назначенным сменным графиком и временным расписанием сотрудника).

Для загрузки конфигурации, получения событий, либо обмена информацией с программным обеспечением верхнего уровня, могут быть использованы последовательные порт RS-232 или сетевой порт Ethernet (100 Мбит).

Технические характеристики:
• До 2 считывателей/клавиатур с интерфейсом Вейганд или Dallas Touch Memory/Cyfral;
• 2 входа для подключения датчиков двери;
• 2 входа для подключения кнопок выхода;
• 2 дополнительных входа;
• 2 релейных выхода для управления замками;
• 2 дополнительных релейных выхода;
• Вход для подключения датчика вскрытия корпуса;
• Вход «сбой по питанию» (питание от аккумуляторной батареи);
• Разъем RS-232;
• Разъем RJ-45 для подключения к Ethernet;
• Часы реального времени;
• Настраиваемый формат карт (Вейганд-26, Вейганд-34, настраиваемая длина общего кода и номера карты);
• Память на 20000 карт с произвольными номерами и 30000 событий (флэш-память);
• До 5-ти цифр в ПИН;
• Код «доступ под принуждением»;
• До 64-х временных зон по 4 интервала каждая*;
• До 32-х праздников;
• Права доступа «временная зона на считыватель»;
• Программируемое время удержания замка, время открытой двери, время задержки срабатывания замка, длительность удержания контактов реле от 1 до 255 секунд;
• Локальные связи событий (управление реле, маскирование/демаскирование тревожных входов, изменение режимов считывателей);
• Локальный и глобальный anti-pass-back;
• Доступ с подтверждением от сервера Tempo Reale;
• Регистрация карт в процессе прохода;
• Питание 12В ± 10% постоянного тока;
• Потребляемая мощность 2.4 Вт (без считывателей);
• Диапазон рабочих температур +5…+40°C;
• Относительная влажность < 75% (при 25°C);
• Габаритные размеры 150×120×20 мм (плата).
*) — требуется версия прошивки 8.11 и выше.

Варианты установки:
• Дверь, считыватель на вход, кнопка на выход, датчик состояния двери, электромагнитный или электромеханический замок. До 2-х дверей на один контроллер.
• Дверь, считыватели на вход и выход, датчик состояния двери, электромагнитный или электромеханический замок. Одна дверь на один контроллер.
• Турникет, считыватели на вход и выход. Один турникет на один контроллер.
• Турникет, считыватель на вход, картоприемник на выход. Один турникет на один контроллер.
• Шлюзовая кабина, 2 считывателя снаружи кабины, датчик наличия абонента внутри кабины. Одна шлюзовая кабина на контроллер.
• Двухдверный шлюз, 2 считывателя снаружи шлюза, две кнопки и датчик наличия абонента внутри шлюза. Один двухдверный шлюз на контроллер.
