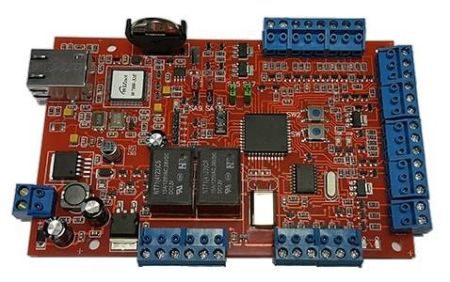

Контроллер Gate-8000-Ethernet, наряду с контроллером Gate-8000, является базовым универсальным контроллером СКУД Gate и используется для организации одной точки прохода с контролем в обе стороны, или двух точек прохода с односторонним проходом (выход по кнопке).
Главной отличительной особенностью контроллера Gate-8000-Ethernet является наличие порта Ethernet 10/100 Мбит/с с типовой розеткой RJ-45, который и обеспечивает внешний интерфейс связи контроллера с системой. В данном контроллере отсутствует порт RS-485.
По остальным техническим характеристикам контроллер полностью идентичен контроллеру Gate-8000.
Использование контроллера Gate-8000-Ethernet позволяет обеспечить построение сети СКУД на базе ЛВС Ethernet объекта. Каждый контроллер Gate-8000-Ethernet в системе требует настройки индивидуального подключения к серверу СКУД. В одной системе доступа могут использоваться контроллеры разных типов. Благодаря комбинации контроллеров Gate-8000 и Gate-8000-Ethernet, а также преобразователей Gate-USB/485 и Gate-485/Ethernet, можно построить гибридную СКУД оптимально учитывающую все особенности конкретного объекта.
Контроллер GATE-8000-Ethernet – электронный модуль, предназначенный для управления доступом в жилые и производственные помещения, учета времени прохода и событий.
Контроллер в штатном исполнении работает со считывателями, имеющими выходной интерфейс «1-Wire» или «Wiegand». Протокол «1-Wire», как правило, применим для считывателей TOUCH MEMORY, а «Wiegand» для считывателей PROXIMIТY. Также, при исполнении контроллера по заказу, возможно подключение считывателей с выходом «АВА-2» (для магнитных карт).
Контроллер обрабатывает информацию, поступающую со считывателя, и с помощью встроенного реле осуществляет коммутацию исполнительного устройства (например, замка). Наличие двух дополнительных входов позволяет круглосуточно контролировать две охранные зоны (без контроля по току).
Контроллер может работать как автономно, так и в составе сети. В контроллере предусмотрена функция автономного программирования для его настройки пользователем на работу с кодовыми ключами.
Контроллер поддерживает режим «Free Logic» - возможность управления выхода- ми по событиям, фиксируемым контроллером. Это означает, что при возникновении любого события можно произвести включение или выключение (временное или постоянное) одного из выходов контроллера, а также можно включить или выключить режим «постоянно-открыто» (режим, при котором оба реле контроллера постоянно включены). Настройка режима «Free Logic» производится с помощью программного обеспечения.
Использование карт Mifare для защиты идентификаторов от копирования
Инструкция по построению СКУД со считывателями Gate-Reader-MF и картами Mifare в защищенном режиме. Данная инструкция описывает один из способов решения задачи защиты идентификаторов СКУД от клонирования.
Для реализации простого и доступного варианта защищенного режима SL1 используются считыватели Gate-Reader-MF, настольный считыватель Gate-USB-MF и карты (идентификаторы) Mifare следующих типов: Mifare Classic, Mifare ID.
Технические характеристики Gate-8000-Ethernet:
• Напряжение питания: 11,4 В – 13,2 В
• Потребляемый ток:
- в режиме ожидания не более 30 мА
- в режиме коммутации не более 90 мА
• Тип подключения: Ethernet (IEEE 802.3)
• Интерфейс подключаемых считывателей: Wiegand, 1-Wire (TM), ABA-2
• Кол-во подключаемых считывателей: 2
• Кол-во управляемых реле: 2
• Параметры реле:
- коммутируемое напряжение: не более 30 VDC
- коммутируемый ток: не более 6 А
- время срабатывания реле (программируется): от 0.5 сек. до 25 сек.
• Макс. емкость банка памяти ключей:
- двухдверный режим 8 167
- однодверный, турникетный и шлюзовый режим 16 334
• Макс.емкость банка памяти событий: 8192
• Макс. время опознавания последнего ключа: 0,6сек. (на 8000 ключей)
• Температура окружающей среды: от –30° до +50°С.
• Относительная влажность: не более 90 %
• Габариты (в корпусе без БП), мм: 200 х 155 х 40
Варианты исполнения контроллера Gate-8000-Ethernet:
Контроллеры Gate-8000-Ethernet выпускаются в трех вариантах исполнения:
• Gate-8000-Ethernet - в малом стандартном корпусе без блока питания
• Gate-8000-Ethernet-UPS1 - в металлическом корпусе c одним источником бесперебойного питания (вх. ~220В / вых. -12В,1А) и местом для установки аккумулятора (12В, 7 Ач)
• Gate-8000-Ethernet-UPS2 - в металлическом корпусе c двумя источниками бесперебойного питания (вх. ~220В / вых.-12В,1А) и местом для установки двух аккумуляторов (12 В, 7 Ач) -
Управление устройствами Электронный замок, Турникет, Шлагбаум, Ворота Артикул 976581 Вид оборудования Контроллер Исполнение Уличное Тип контроллера Сетевые Тип корпуса контроллера Плата Максимальная длина линии 1200 м Сетевой интерфейс Ethernet RJ45 10/100M Количество событий 8 192 Количество пользователей /карт 16 334 Количество подключаемых считывателей 2 Режим запрещения повторного прохода Есть Релейные выходы 2 Программное обеспечение Платное Источник питания В комплект НЕ ВХОДИТ! (приобретается отдельно) Напряжение питания 12 В Потребляемый ток, макс. 90 мА Габариты 200х155х40 мм Рабочая температура от -30°C до +50°C Рабочая влажность не выше 90% без конденсации Гарантия 1 год Страна производства Россия
