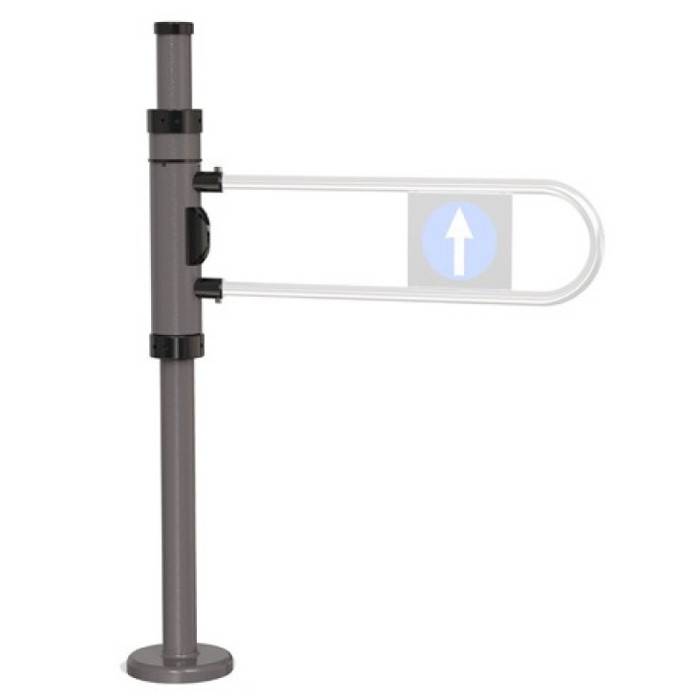

Калитка-ограждение Ростов-Дон ОК61 (без дуги) предназначено для использования в торговых залах магазинов самообслуживания для изменения направления прохода или перекрытия потока людей.
Дуга ограждения-калитки «Ростов-Дон ОК61» может быть зафиксирована с помощью замка-стопора в трех положениях.
Ограждение-калитка не имеет механизма возврата дуги в исходное положение; на пластиковой вставке с двух сторон изображен знак запрета прохода.
На пластиковой вставке с двух сторон изображен знак запрета прохода.
Преимуществами ограждений-калиток серии ОК61 являются:
• Дизайн в едином стиле с калиткой К11К;
• Корпус калитки изготовлен из стали, крашеной в любой цвет по RAL, или хромированной стали, преграждающие дуги - из хромированной или нержавеющей стали;
• Может комплектоваться ограждениями, выполненными с ним в едином дизайне и стыкуемыми со стойкой.
По условиям применения ограждения-калитки соответствуют группе УХЛ 4.2 по ГОСТ 15150-69 и предназначены для эксплуатации внутри помещения при температуре от +1°С до +50°С. Ограждения-калитки из нержавеющей стали (ОК61-Нерж) предназначены для эксплуатации вне помещений под навесом при температуре от -30°С до +50°С.
Технические данные:
• Масса ограждения, кг: 10
• Габаритные размеры при дуге 700 мм: 845х190х1090
• Ширина перекрытия прохода при дуге 700 мм: 845
Устройство и принцип работы

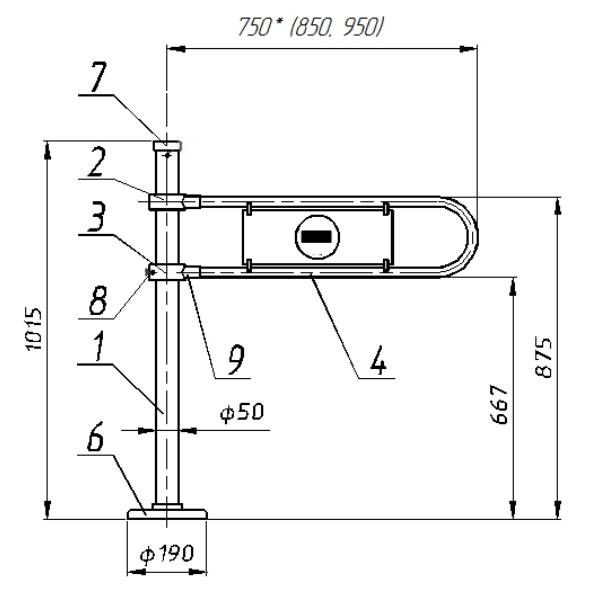

Ограждение ОК61 состоит из стойки 1, на которой установлены поворотные кольца с подшипниками 2 и 3 для крепления дуги 4, которая служит для перекрытия прохода. Место крепления дуги закрыто декоративными втулками 9. Стойка 1 имеет фланец для крепления к полу с тремя отверстиями диаметром 13мм, который закрыт крышкой 6. Сверху стойка закрыта крышкой 7.
Для фиксации (запирания) дуги 4 в одном из положений под углом 90º служит запорное устройство 8 в виде замка-штыря. Запорное устройство может быть выполнено по заказу также в виде английского замка.
Ограждение-калитка ОК61 может быть состыковано с ограждениями ОС1, ОС1у от одного до трех в любых комбинациях. Для стыковки стойки ограждения-калитки с ограждениями служат муфты, расположенные на стойке 1, количество и расположение муфт оговаривается при заказе.
Подготовка к работе и порядок установки
Распакуйте ограждение-калитку, проверьте его комплектность.
Сделайте разметку в полу под крепежные (анкерные) болты по отверстиям во фланце, установив ограждение на его рабочее место. Подготовьте и закрепите крепежные (анкерные) болты.
Установите на место дугу 4.
После завершения монтажа ограждение-калитка готово к работе.
Внимание! Изготовитель оставляет за собой право вносить в конструкцию калитки усовершенствования без отражения их в паспорте.
Комплект поставки:
Стойка ограждения - 1 шт.
Паспорт. Руководство по эксплуатации - 1 шт.
Дуга с декоративной вставкой (створка) поставляется отдельно! -
Бренд Ростов-Дон Артикул 0081-01 Исполнение Для помещений Тип калитки Механическая Направление поворота В обе стороны Вид калитки Полуростовая Материал Окрашенная сталь Габариты 860х190х1090 мм Ширина перекрываемого прохода 860 мм Вес 10 кг Рабочая температура от +1°C до +50°C Средний срок службы Не менее 8 лет Гарантия 2 года Страна производства Россия
