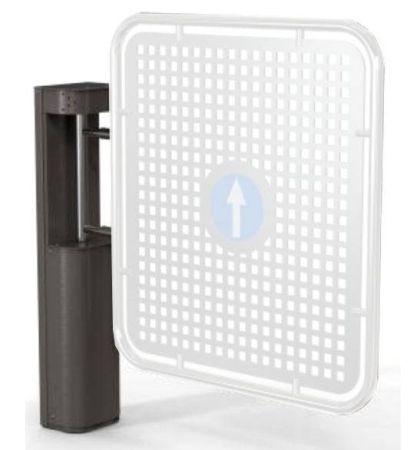

Калитка электромеханическая двухсторонняя Ростов-Дон К32ДМ (без дуги)

Электромеханические двухсторонние калитки «Ростов-Дон К32ДМ» предназначены для управления потоками людей в помещениях и проходных предприятий, учреждений и т.п., и обеспечивают пропуск в любом из двух направлений («вход» и «выход»).

Калитка двухсторонняя, при этом может работать и как односторонняя. Открывается как по часовой стрелке, так и против в зависимости от подаваемой команды. При заказе односторонней калитки на вставке дуги с одной стороны изображен знак разрешения (стрелка), с другой стороны - знак запрета ("кирпич") прохода. Правосторонняя калитка открывается по часовой стрелке при виде сверху (стойка калитки при проходе остается справа), левосторонняя калитка открывается против часовой стрелки при виде сверху (стойка калитки при проходе остается слева).

Преимуществами калиток К32ДМ и К32ДМ-Нерж являются:
• Высокая долговечность благодаря встроенному гидродоводчику
• Плавность и бесшумность работы
• Калитка может работать как от пульта, так и от системы контроля доступа, при этом система контроля доступа может быть поставлена с калиткой как опция
• Корпус калитки может быть изготовлен из стали, окрашенной порошковым методом в любой цвет по RAL (стандартный цвет – «серебряный антик»), преграждающие дуги - хромированные или из нержавеющей стали
• Может комплектоваться ограждениями, выполненными с ней в едином дизайне
• Блокировка прохода с помощью электромагнитного стопора и подача тревожного звукового сигнала при попытке несанкционированного прохода
• Возможность установки механического замка под английский ключ в положении дуги «проход закрыт», или «проход открыт», или в обоих этих положениях

Калитка управляется с пульта дистанционного управления (ПДУ) и обеспечивает пропуск как по одному человеку, так и группы людей, кроме того, она может быть встроена в систему контроля и управления доступом (СКУД), для чего предусмотрены специальные входные и выходные цепи (см. раздел 7 «Сопряжение и работа со СКУД»). По условиям применения калитка К32ДМ соответствует группе УХЛ 4.2 по ГОСТ 15150-69 и предназначена для эксплуатации внутри помещения при температуре от +1°С до +50°С. Калитки К32ДМ-У и К32ДМ-Нерж соответствует группе УХЛ 2 по ГОСТ 15150-69 и предназначены для эксплуатации внутри и вне помещения под навесом при температуре от -30°С до +50°С.

Технические данные:
• Напряжение питания, В: 12±2
• Род тока: постоянный
• Потребляемая мощность, не более, Вт: 1,5
• Масса калитки, кг: 37
• Габаритные размеры (длина х ширина х высота), мм: 855х220х990
• Ширина перекрытия прохода, мм : 855
• Максимальная длина кабеля от калитки к ПДУ, м: 50(стандартная 4м)
• Длина кабеля от калитки к блоку электронного управления (БЭУ), м : 4
• Допустимые статические усилия на середине преграждающей дуги, не более, кгс: 60
• Срок эксплуатации, лет: 8

Устройство и принцип работы

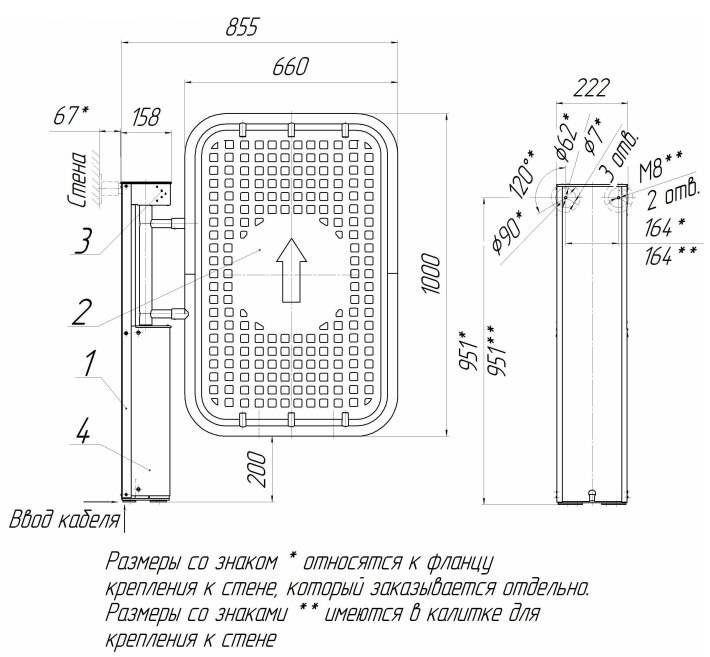

Калитка состоит из корпусной стойки 1, на которой смонтирован поворотный механизм 2. Поворотный механизм закрыт двумя съемными кожухами – верхним 3 и нижним 4, и верхней съемнымой крышкой 5. Кожух 4 устанавливается выдавленными пуклями в отверстия корпуса 1. Под кожухом 3 и крышкой 5 в верхней части стойки 1 находятся оптодатчики положения дуги и световые индикаторы. Индикаторы из двухцветных светодиодов (зеленый свет означает разрешение прохода, красный-запрет) по дополнительному заказу могут быть выполнены в виде отдельного корпуса и устанавливаться на кабине или стене. Кожуха 3 и 4 закрываются с двух сторон декоративными уголками 6.
В средней части стойки 1 под кожухом 4 находится поворотный механизм 2 и электромагнит стопорения дуги калитки. С валом поворотного механизма 2 соединена дуга 7, которая служит для перекрытия прохода.
В нижней части стойки 1 под кожухом 4 расположено основание 8 для крепления калитки к полу и модуль IB v1.1 для соединения калитки с пультом дистанционного управления (ПДУ) и СКУД, здесь же находится болт заземления.



Дуга 7 вращается вместе с поворотным механизмом вокруг вертикальной оси стойки 1. Для прохода дуга открывается рукой, а после прохода возвращается в исходное положение, скорость возврата дуги регулируется. Исходное – нормальное состояние калитки – «закрыто»; при этом механизм поворота не застопорен электромагнитом, и горит с двух сторон сигнализация красного цвета. Фиксация механизма поворота осуществляется подачей напряжения на электромагнит по сигналу от датчика исходного положения при несанкционированном проходе, при этом подается прерывистый звуковой сигнал.

При подаче команды на разрешение прохода (охранником с ПДУ или автоматически от СКУД в случае, если потребитель ее установил) загорается зеленый цвет со стороны прохода. При неосуществление однократного прохода в течении 3…4 секунд калитка возвращается в исходное положение, т.е. загорается красный цвет с обеих сторон.
В случаях пожара, сигнала тревоги, проноса крупногабаритных грузов и т.д., для беспрепятственного прохода калитка открывается отключением питающего напряжения или переводом в режим группового прохода, а также допускается снятие дуги 7 с пальцами путем вывинчивания двух крепежных винтов 9 с тыльной стороны вала стойки.
Для удобства управления от ПДУ в блоке электронного управления (БЭУ) предусмотрена функция задержки времени на проход через калитку с принудительным сбросом по факту прохода.
Звуковая сигнализация нарушения правил прохода срабатывает при попытке прохода через калитку без разрешения, в этом случае калитка не только блокируется и не дает пройти, но и подает звуковой сигнал охране о попытке несанкционированного прохода. Звуковую сигнализацию можно отключать и включать трехкратным нажатием кнопки КН.ДОП на пульте дистанционного управления ПДУ.

Требования безопасности
Электрические схемы калиток и ПДУ изолированы от корпуса. При этом на них подается напряжение не выше 24В постоянного тока.
Корпус калиток необходимо заземлять. Клемма заземления находится под кожухом 4 в нижней части стойки.
Необходимо соблюдать общие правила электробезопасности при пользовании электрическими приборами.
Изготовитель не несет ответственности за ущерб, нанесенный в результате неправильной установки калитки, и отклоняет любые претензии, если установка выполнена не в соответствии с указаниями настоящей инструкции.
Запрещается вскрывать крышки калитки без предварительного отключения от сети.

Подготовка к работе и порядок установки
Стойку калитки рекомендуется устанавливать на горизонтальное прочное основание. Верхняя часть стойки калитки должна быть надежно закреплена к стене (вид сзади).
Распакуйте калитку и проверьте ее комплектность.

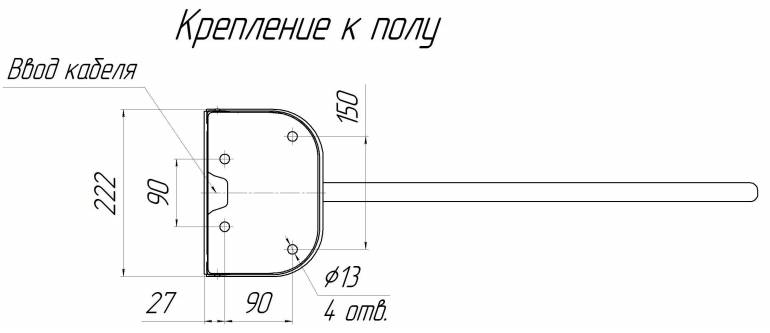

Сделайте разметку в полу под крепежные (анкерные) болты по отверстиям основания 8, установив калитку на ее рабочее место. Подготовьте и закрепите крепежные (анкерные) болты.



Не затягивая болты, установите калитку с помощью отвеса в вертикальное положение. Отклонение от вертикали должно быть не более 3мм/1000мм.
Закрепите болты на основании калитки.
Установите на место дугу 7 с пальцами и декоративными втулками установите в отверстия вала и закрепите крепежными винтами 9.
Заземлите корпус калитки.
Подсоедините кабель питания к источнику питания соблюдая полярность.
После завершения монтажа калитка готова к работе.

Сопряжение и работа со СКУД

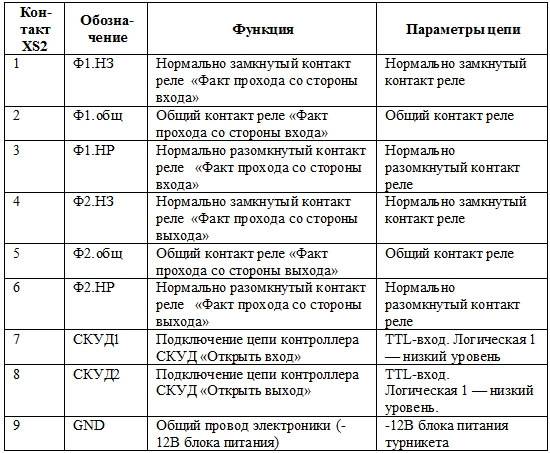

Подключение турникета к контроллеру СКУД осуществляется в соответствии с таблицей через разъем XS2 модуля IB v1.1.



К контакту 9 разъема XS2 модуля IB v1.1 присоединить цепь «Общий» контроллера СКУД.
Управление турникетом осуществляется по цепям «СКУД1» и «СКУД2» посредством замыкания контактов 7 или 8 разъема XS2 модуля IB v1.1 на общий провод.
Сигналы, подаваемые на входы «СКУД1» и «СКУД2», должны иметь TTL-уровни. Данные сигналы также могут быть сформированы посредством нормально разомкнутых контактов реле или транзисторами включенными по схеме открытый коллектор (открытый сток). Длительность подаваемых сигналов для разблокировки турникета на вход и/или выход определяется контроллером СКУД. Направление входа и выхода остаются разблокированными пока цепи «СКУД1» и/или «СКУД2» соответственно замкнуты на общий провод.
Сигнал «Факт прохода» формируется при повороте проходящим человеком штанг турникета более чем на 60° переключением контактов реле для соответствующего направления прохода. Время, в течение которого контакты реле находятся в переключенном состоянии, составляет 0,6±0,05 сек.

Правила эксплуатации
Перед включением калитки необходимо путем визуального осмотра проверить состояние кабелей и включить блок питания.
После включения питания индикаторы разрешения прохода светятся красным светом.

При эксплуатации не допускается:
- использование абразивных и химически активных веществ (в том числе ацетона, бензина, растворителей, хлорсодержащих и
кислотосодержащих моющих веществ) для очистки наружных поверхностей калитки; для ухода за калиткой рекомендуется периодически протирать наружные поверхности из хромированной и нержавеющей стали полиролем для хрома;
- рывки и удары по преграждающей дуге, стойке калитки и индикаторам, так как возможно их механическое повреждение и деформация, а также возможен преждевременный выход из строя механизма калитки.
Рекомендации по электромонтажу:
- не рекомендуется установка изделия на расстоянии менее 1 метра от мощных источников электрических помех;
- пересечение всех сигнальных кабелей кабелями других силовых установок допускается только под прямым углом;
- любые удлинения сигнальных кабелей производить только методом пайки.

Комплект поставки
• Стойка калитки - 1 шт.
• Пульт дистанционного управления (ПДУ) - 1 шт.
• Паспорт. Руководство по эксплуатации - 1 шт.

Дуга с декоративной вставкой (створка) поставляется отдельно!
