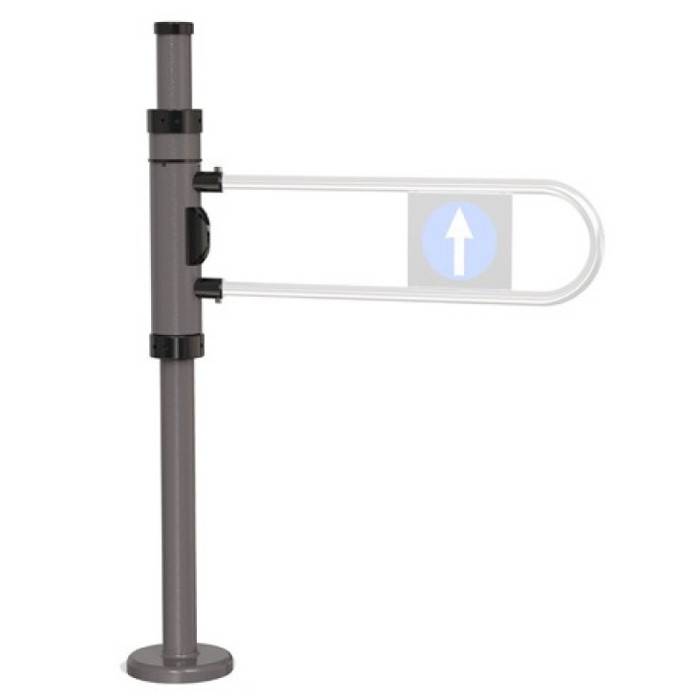

Калитки предназначены для формирования потоков людей в супермаркетах и на проходных. Особенностью калитки является ее универсальность; калитка снабжена двумя фиксирующими устройствами, которые позволяют в условиях эксплуатации выбрать любой режим работы калитки: «проход закрыт», односторонний - «дуга открыта влево» или «дуга открыта вправо», двухсторонний. Дуга прикреплена к вращающейся поворотной трубе, а стойка калитки неподвижна.
Преимуществами калиток серии К10 являются:
• Хорошее соотношение цены и качества
• В поворотных узлах используются подшипники качения
• Корпус калитки изготовлен из крашенной в любой цвет по RAL или хромированной стали, дуга – из хромированной или нержавеющей стали
• Могут комплектоваться ограждениями, выполненными с ними в едином дизайне.
• Имеют механическую блокировку дуги
Калитка выпускается в исполнениях:
• К10 - корпус калитки изготовлен из крашенной в любой цвет по RAL
• К10-У - уличная, корпус калитки изготовлен из крашенной в любой цвет по RAL
• К10-Хром - корпус калитки изготовлен из хромированной стали
• К10-Нерж - уличная, корпус калитки изготовлен из нержавеющей стали
По условиям применения калитки К10 и К10-Хром соответствуют группе УХЛ 4.2 по ГОСТ 15150-69 и предназначены для эксплуатации внутри помещения при температуре от +1°С до +50°С. Калитки К10-У и К10-Нерж могут эксплуатироваться вне помещения под навесом при температуре от -30°С до +50°С.
Устройство и принцип работы

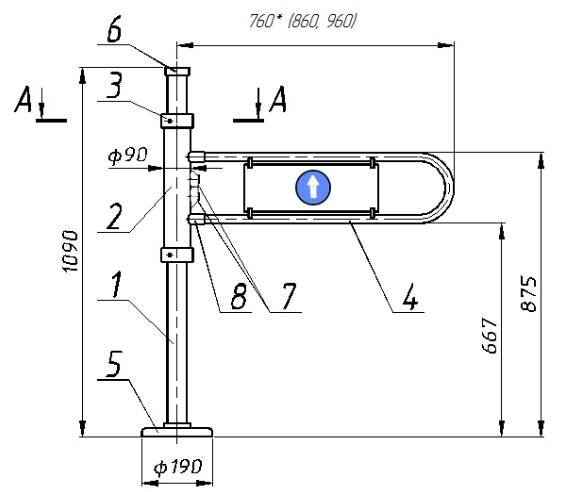

Калитка «Ростов-Дон К10» состоит из стойки 1, на которой смонтирован поворотный механизм 2, кольца верхнее и нижнее 3. Кольца 3 зафиксированы тремя установочными винтами М8х8 под углом 120° (Приложение 2 поз. 9); эти места для стыковки с ограждениями использовать нельзя. С поворотным механизмом соединена дуга 4, которая служит для перекрытия прохода. В нижней части стойки 1 расположен кожух 5, под которым находится фланец для крепления калитки к полу. Вверху стойки калиток закрыты крышкой 6.
Дуга 4 вращается вместе с поворотным механизмом 2 вокруг вертикальной оси стойки 1 и под действием пружины устанавливается в положение перекрытия прохода. При необходимости дуга калитки может быть зафиксирована как в положении перекрытия прохода, так и в положении свободного прохода с помощью двух замков-стопоров 7, управляемых клавишами, расположенных на поворотном механизме со стороны дуги.
Для того чтобы калитка работала как левосторонняя, т.е. обеспечивала пропуск в одном направлении - против часовой стрелки при виде сверху, необходимо нажать на верх верхней клавиши и на низ нижней клавиши; для работы калитки как правосторонней - по часовой стрелке при виде сверху, необходимо нажать на низ верхней клавиши и на верх нижней клавиши;. для работы калитки в двухстороннем режиме необходимо нажать на низ верхней клавиши и на верх нижней клавиши. При необходимости режима свободного прохода необходимо дугу калитки отвести влево на 90° и зафиксировать ее нажатием на низ нижней клавиши или отвести дугу вправо и зафиксировать ее нажатием на верх верхней клавиши. При необходимости перекрытия прохода необходимо задвинуть оба стопора, нажав на верх верхней клавиши и низ нижней клавиши.

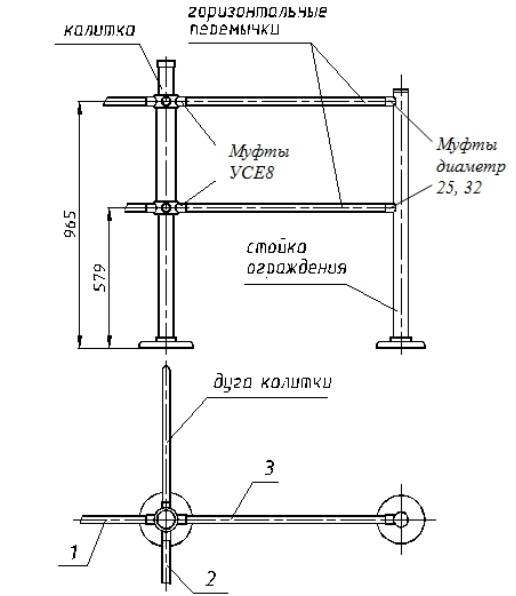

Калитка К10 может быть состыкована с ограждениями ОС1, ОС1у от одного до трех в любых комбинациях.

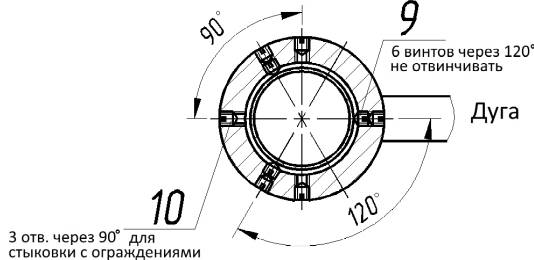

Для стыковки стойки калитки с ограждениями на кольцах 3 предусмотрены резьбовые отверстия М8 под углом 90º - поз. 10 (см. Приложение 2); отверстия закрыты декоративными винтами М8. Для соединения горизонтальной перемычки с калиткой нужно вывинтить эти винты и прикрепить к калитке муфту винтом
М8х20. Внимание: запрещается использовать для стыковки с ограждениями отверстия поз. 9, винты которых крепят кольца 3.
Подготовка к работе и порядок установки
Распакуйте калитку, проверьте ее комплектность.

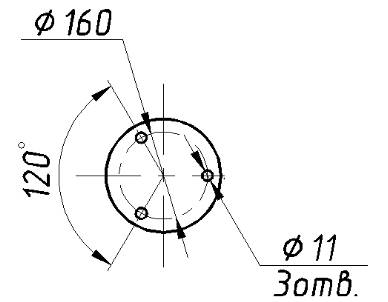

Сделайте разметку в полу под крепежные (анкерные) болты по отверстиям во фланце (см. Приложение 4, установив калитку на ее рабочее место. Подготовьте и закрепите крепежные (анкерные) болты.
Установите стойку калитки, с помощью отвеса убедитесь в вертикальности положении стойки. Отклонение от вертикали верхней точки калитки должно быть не более 5мм.
Установите на место дугу 4. Для этого наденьте дугу на пальцы поворотного механизма, закройте место соединения декоративными втулками 8, зафиксируйте дугу и декоративные втулки винтами М8 шестигранным ключом №6.
После завершения монтажа калитка готова к работе.
Правила эксплуатации
При эксплуатации не допускается:
- использование абразивных и химически активных веществ (в том числе ацетона, бензина, растворителей, хлорсодержащих и кислотосодержащих моющих веществ) для очистки наружных поверхностей калитки; для ухода за калиткой рекомендуется периодически протирать наружные поверхности из хромированной и нержавеющей стали полиролем для хрома;
- перемещение через зону прохода калитки предметов, превышающих ширину проема прохода;
- прикладывание к преграждающим дугам усилий, превышающих паспортное значение.
Типовой комплект поставки:
• Стойка калитки 1 шт.
• Паспорт. Руководство по эксплуатации 1 шт.
Дуга с декоративной вставкой (створка) поставляется отдельно! -
Бренд Ростов-Дон Артикул 0023-01 Исполнение Для помещений Тип калитки Механическая Направление поворота В обе стороны Вид калитки Полуростовая Материал Окрашенная сталь Габариты 855х190х1090 мм Ширина перекрываемого прохода 855 мм Вес 11 кг Рабочая температура от +1°C до +50°C Средний срок службы Не менее 8 лет Гарантия 2 года Страна производства Россия
