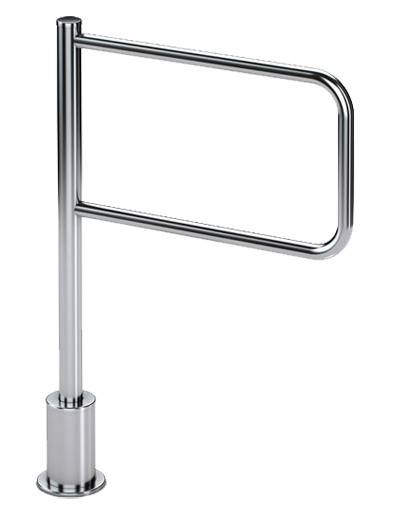

Калитка с магнитной разблокировкой устанавливается в качестве заграждения, предназначена для быстрого расширения зоны прохода в экстренных ситуациях.
Характеристики:
• Габаритные размеры (ШхГхВ), в зависимости от ширины прохода, мм:
- 600 мм: 724х145х1000
- 800 мм: 924х145х1000
- 1000 мм: 1124х145х1000
- 1200 мм: 1324х145х1000
• Вес, кг*: от 11,0 до 13,0
• Диапазон температур, ºС: +1…+40
• Относительная влажность воздуха, %: не более 80
• Срок службы, лет: 8
Конструкция изделия
Все элементы конструкции калитки выполнены из шлифованной нержавеющей стали. Створка калитки крепится к стойке при помощи установочных винтов. Стойка вращается относительно неподвижного основания, прикрепленного к полу. Крепление к полу скрывает крышка основания.
В калитке предусмотрена возможность установки створок различной длины для формирования прохода шириной 600, 800, 1000 и 1200 мм. На рис. 2 показан габаритный размеры калитки для ширины прохода 600 мм.
В качестве приспособления, управляющего разблокировкой калитки, используется магнитный ключ.
Категорически запрещается:
• устанавливать калитку вне сухих и отапливаемых помещений;
• применять для чистки изделия химически агрессивные к материалам корпуса пасты и жидкости.
Установка калитки
ВНИМАНИЕ! Устанавливать калитку надежно, во избежание раскачивания и(или) опрокидывания в процессе эксплуатации. В случае установки калитки на полы низкой прочности принимайте меры по укреплению полов в месте установки.
Перед началом проверки работоспособности калитки внимательно изучить Руководство.
ВНИМАНИЕ! Рекомендуется выполнить разметку установочных отверстий по отверстиям фланца основания стойки калитки с уже установленной створкой.
Подготовьте горизонтальную площадку в месте установки калитки.
Откройте коробку, распакуйте изделие и проверьте его комплектность.
Установите створку калитки на стойке при помощи установочных винтов. Убедитесь, что створка калитки надежно закреплена на стойке.
Выполните разметку и просверлите 3 отверстия диаметром 16 мм в полу под анкеры крепления стойки калитки. Глубина закладного отверстия должна превышать длину анкера на 5 мм. Вставьте анкеры в отверстия.
Установите стойку калитки на подготовленную площадку.
Совместите отверстия в основании калитки с анкерами в полу. Проверьте вертикальность установки калитки в 2-х плоскостях, при необходимости используйте стальные прокладки требуемой толщины для правильной установки калитки. Закрепите фланец основания калитки тремя винтами М10, закрутив их в соответствующие анкеры, используя ключ для винта с внутренним шестигранником S6.
Эксплуатация калитки
Разблокировка калитки осуществляется с помощью магнитного ключа.
Для разблокировки створки калитки поднесите магнитный ключ к верхней части стойки в указанном на рисунке месте и рукой доведите створку в крайнее правое (левое) положение.
Комплект поставки:
• Калитка с магнитной разблокировкой - 1 шт.
• Руководство по эксплуатации и монтажу - 1 шт.
• Паспорт изделия - 1 шт.
• Магнитный ключ - 2 шт.
Видеообзор калитки К12 -
Бренд Oxgard Артикул 1978-2 Исполнение Для помещений Тип калитки Механическая Направление поворота В обе стороны Вид калитки Полуростовая Материал Нержавеющая сталь Габариты 1124х145х1000 мм Ширина перекрываемого прохода 1124 мм Ширина прохода 1000 мм Вес 12 Рабочая температура от +1°C до +40°C Средний срок службы Не менее 8 лет Гарантия 1 год Страна производства Россия
