Калитка механическая односторонняя с пружинным возвратом устанавливается в качестве заграждения, предназначена для прохода в заданном направлении.
Характеристики:
• Габаритные размеры (ШхГхВ), в зависимости от ширины прохода, мм
- 600 мм: 724х145х1000
- 800 мм: 924х145х1000
- 1000 мм: 1124х145х1000
- 1200 мм: 1324х145х1000
• Вес, кг*: от 11 до 13
• Диапазон температур, ºС: +1…+40
• Относительная влажность воздуха, %, не более: 80
• Срок службы, лет: 8
Конструкция изделия
Все элементы конструкции калитки выполнены из шлифованной нержавеющей стали. Створка калитки крепится к стойке при помощи установочных винтов. Стойка вращается относительно неподвижного основания, прикрепленного к полу.
Крепление к полу скрывает крышка основания.
В калитке предусмотрена возможность установки створок различной длины для формирования прохода шириной 600, 800, 1000 и 1200 мм. На рисунке показан габаритный размеры калитки для ширины прохода 600 мм.
Калитка закрывается после прохода при помощи пружины, направление движения обозначается стрелкой.
Исполнение калитки может быть выполнено в 2-х вариантах: правом и левом. На рисунке указано направление, куда открывается калитка.
Категорически запрещается:
• устанавливать калитку вне сухих и отапливаемых помещений;
• применять для чистки изделия химически агрессивные к материалам корпуса пасты и жидкости.
ВНИМАНИЕ! Устанавливать калитку надежно, во избежание раскачивания и (или) опрокидывания в процессе эксплуатации. В случае установки калитки на полы низкой прочности принимайте меры по укреплению полов в месте установки.
Перед началом проверки работоспособности калитки внимательно изучите руководство.
Установка калитки
ВНИМАНИЕ! Рекомендуется выполнить разметку установочных отверстий по отверстиям фланца основания стойки калитки с уже установленной створкой.
Подготовьте горизонтальную площадку в месте установки калитки. Откройте коробку, распакуйте изделие и проверьте его комплектность.
Установите створку калитки на стойке при помощи установочных винтов. Убедитесь, что створка калитки надежно закреплена на стойке.
Выполните разметку и просверлите 3 отверстия диаметром 16 мм в полу под анкеры крепления стойки калитки.
Глубина закладного отверстия должна превышать длину анкера на 5 мм. Вставьте анкеры в отверстия.
Установите стойку калитки на подготовленную площадку.
Совместите отверстия в основании калитки с анкерами в полу. Проверьте вертикальность установки калитки в 2-х плоскостях, при необходимости используйте стальные прокладки требуемой толщины для правильной установки калитки. Закрепите фланец основания калитки тремя винтами М10, закрутив их в соответствующие анкеры, используя ключ для винта с внутренним шестигранником S6.
Эксплуатация изделия
Калитка с пружинным возвратом обеспечивает исключительно односторонний проход. После прохода человека через калитку пружинный механизм возвращает створку в исходное (преграждающее) положение. В обратном направлении открытие створки калитки невозможно.

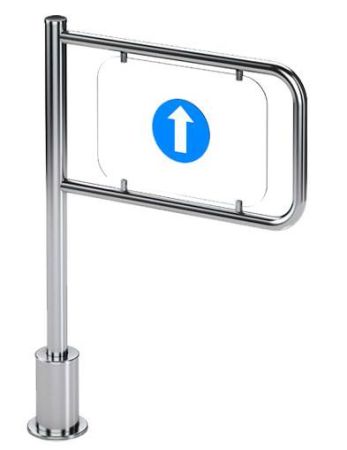

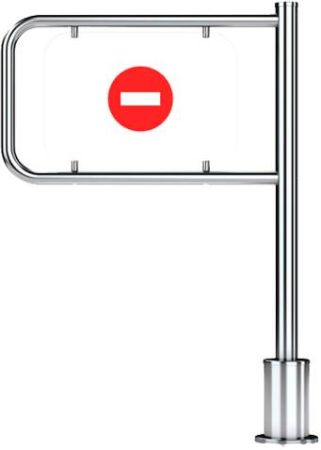

Направление движения обозначается стрелкой, запрет прохода - знаком «кирпич».
Видеообзор калитки К11 -
Бренд Oxgard Артикул 1993-4 Исполнение Для помещений Тип калитки Механическая Направление поворота Левое Вид калитки Полуростовая Материал Нержавеющая сталь Габариты 1124х145х1000 мм Ширина перекрываемого прохода 1124 мм Ширина прохода 1000 мм Вес 12 Рабочая температура от +1°C до +40°C Средний срок службы Не менее 8 лет Гарантия 1 год Страна производства Россия
