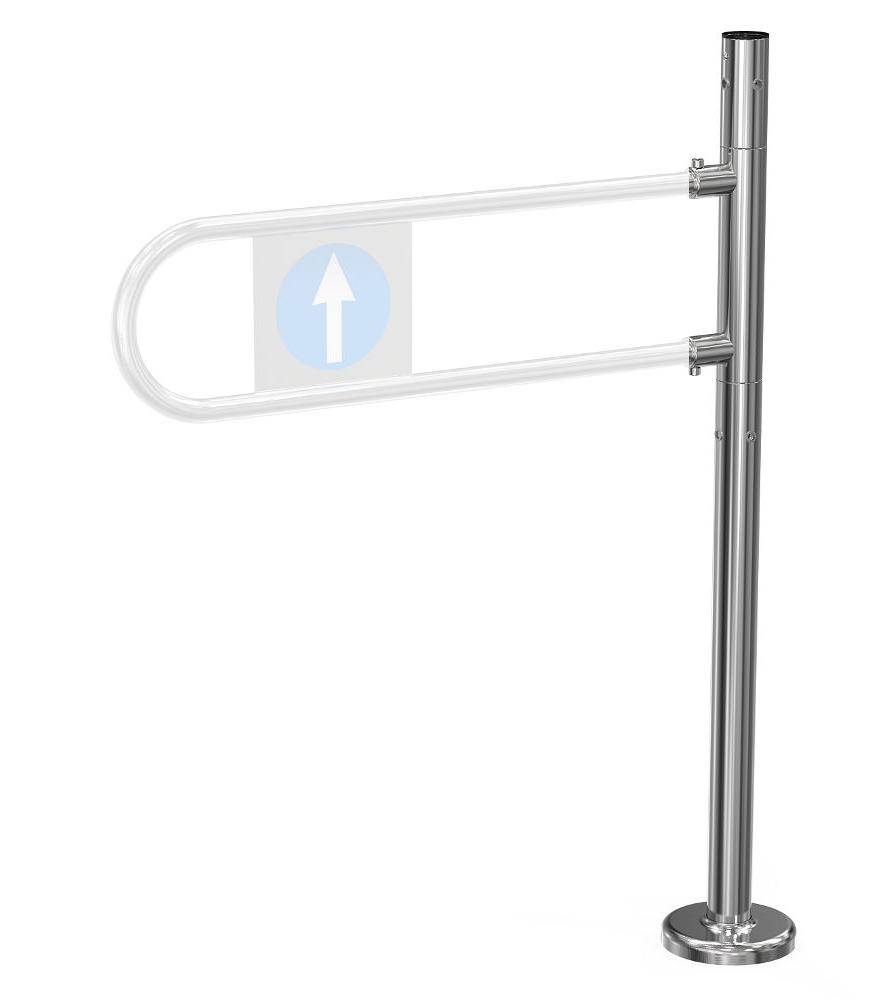

Калитки К11М предназначены для формирования потоков людей в супермаркетах и на проходных. Особенностью калитки является то, что дуга прикреплена к вращающейся трубе, а стойка калитки неподвижна; это позволяет стыковать ограждения непосредственно к стойке калитки. В отличие от калитки К11 калитка К11М имеет одинаковый диаметр стойки и средней поворотной части.
Калитки К11МпрХром и К11МлвХром – односторонние (пр – правые, поворот дуги возможен по часовой стрелке при виде сверху; лв – левые, поворот дуги возможен против часовой стрелки при виде сверху); при попытке пройти в обратном направлении они представляют собой преграду. На пластиковой вставке односторонних калиток с одной стороны изображена стрелка, с другой стороны - знак запрета.
Стойка калитки изготовлена из хромированной стали. Калитки К11М имеют неподвижную стойку, допускающую стыковку с ограждениями «Ростов-Дон» от одного до трех в любых комбинациях.
По условиям применения по ГОСТ 15150-69 калитки соответствуют группам УХЛ 4.2 (стандартное хромированное исполнение - эксплуатация внутри помещения при температуре от +1°С до +50°С) и УХЛ 2 (исполнение из нержавеющей стали - эксплуатации вне помещений под навесом при температуре от - 30°С до +50°С).
Преимуществами калиток серии К11М являются:
• Хорошее соотношение цены и качества
• В поворотных узлах используются подшипники качения
• Корпус калитки изготовлен из хромированной стали, дуга – из хромированной или нержавеющей стали
• Могут комплектоваться ограждениями, выполненными с ними в едином дизайне и стыкуемыми со стойкой калитки
Характеристики:
• Масса калитки, кг: 11
• Габаритные размеры (длина х ширина х высота), мм: 820*х150х1020
• Ширина перекрытия прохода, мм: 820*
• Допустимые статические усилия на середине преграждающей дуги, не более, кгс: 60
• Срок эксплуатации, лет: 8
*размеры со стандартной дугой 700мм
Устройство и принцип работы
Калитки «Ростов-Дон К11М» состоят из стойки 1, на которой смонтирован поворотный механизм 2.
С поворотным механизмом соединена дуга 3, которая служит для перекрытия прохода. В нижней части стойки 1 расположен кожух 4, под которым находится фланец для крепления калитки к полу. Вверху стойка закрыта крышкой 5.
Дуга 3 вращается вместе с поворотным механизмом 2 вокруг вертикальной оси стойки 1 и под действием пружины устанавливается в положение перекрытия прохода.
Подготовка к работе и порядок установки
Распакуйте калитку, проверьте ее комплектность.

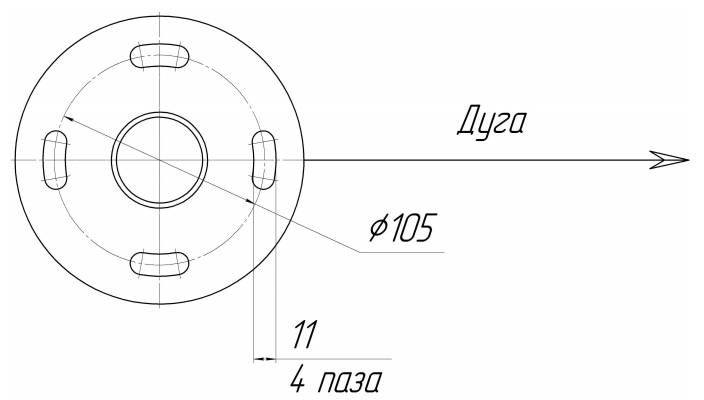

Сделайте разметку в полу под крепежные (анкерные) болты по отверстиям во фланце, установив калитку на ее рабочее место. Подготовьте и закрепите крепежные (анкерные) болты.
Установите стойку калитки, с помощью отвеса убедитесь в вертикальности положении стойки. Отклонение от вертикали верхней точки калитки должно быть не более 5мм.
Установите на место дугу 3. Для этого наденьте дугу на специальные пальцы, закройте место соединения декоративными втулками 6, зафиксируйте дугу винтами М8
шестигранным ключом №6.
После завершения монтажа калитка готова к работе.
Внимание! Изготовитель оставляет за собой право вносить в конструкцию калитки усовершенствования без отражения их в паспорте.
Правила эксплуатации и режимы работы
При эксплуатации не допускается:
- использование абразивных и химически активных веществ (в том числе ацетона, бензина, растворителей, хлорсодержащих и кислотосодержащих моющих веществ) для очистки наружных поверхностей турникета; для ухода за турникетом рекомендуется периодически протирать наружные поверхности из хромированной и нержавеющей стали полиролем для хрома;
- перемещение через зону прохода турникета предметов, превышающих ширину проема прохода;
- прикладывание к преграждающим дугам усилий, превышающих паспортное значение.

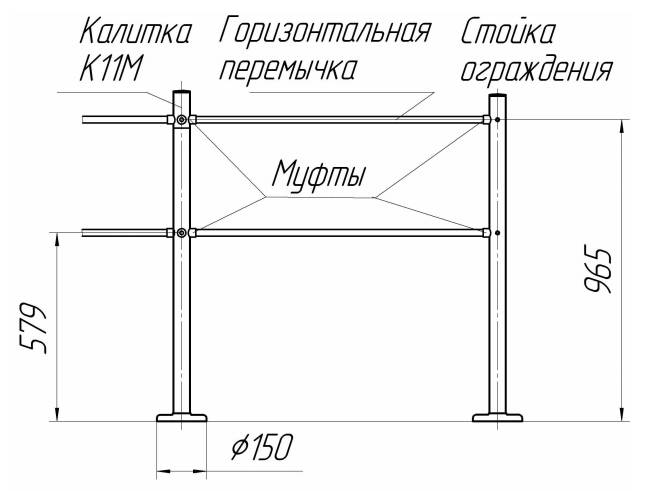

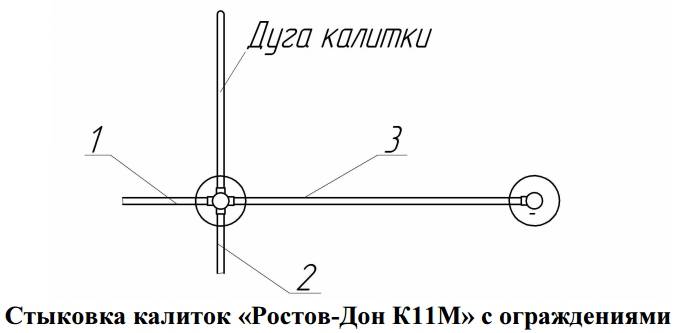

Стыковка с ограждениями
В калитке предусмотрены резьбовые заклепки М8 для крепления шести муфт. Для соединения калитки с ограждениями «Ростов-Дон» необходимо прикрепить к калитке муфты (Муфту 25 или Муфту 32 в зависимости от диаметра горизонтальной перемычки) винтами М8 длиной 16…18мм (М8×16 или М8×18), которые входят в комплект муфты.
Внимание! Применение винтов большей длины может привести к неработоспособности или поломке калитки.
Комплект поставки:
• Стойка калитки 1 шт.
• Паспорт. Руководство по эксплуатации 1 шт.
Дуга с пластиковой вставкой в комплект поставки не входит и приобретается отдельно.
Бренд | Ростов-Дон |
Вид калитки | Полуростовая |
Исполнение | Для помещений |
Тип калитки | Механическая |
Направление поворота | Правое |
Материал | Хромированная сталь |
Ширина перекрываемого прохода | 815 мм |
Рабочая температура | от +1°C до +50°C |
Средний срок службы | Не менее 8 лет |
Гарантия | 2 года |
Страна производства | Россия |
