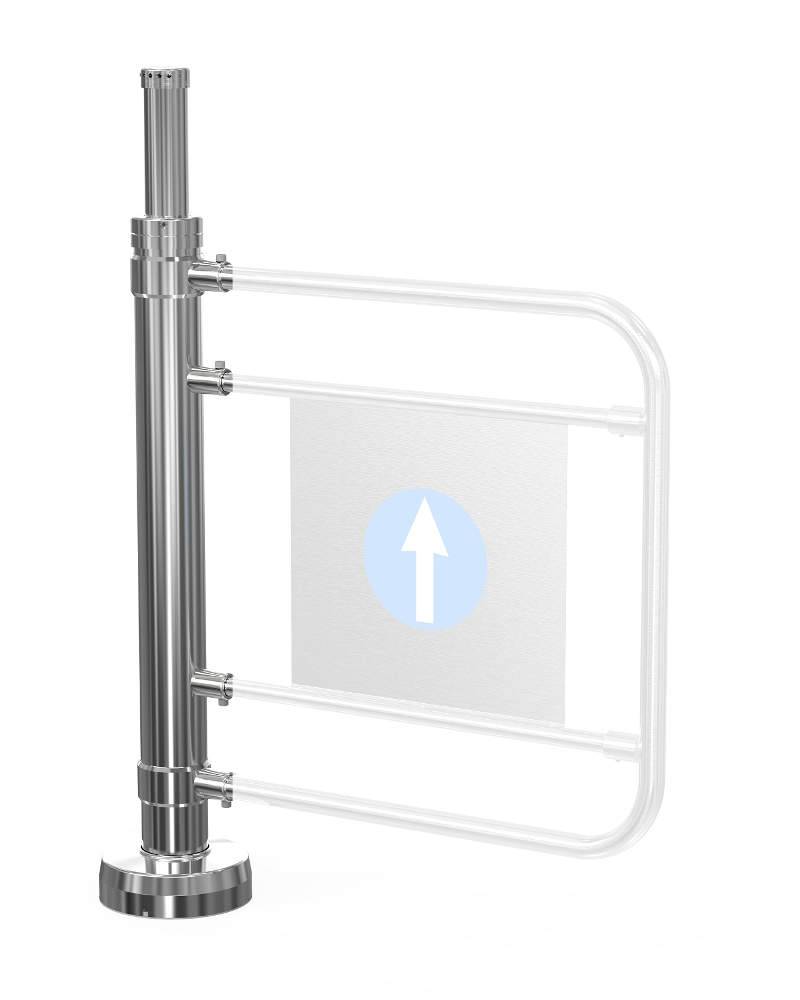

Калитка электромеханическая двухсторонняя Ростов-Дон К32М-230 ХРОМ (без дуги)

Калитка электромеханическая двухсторонняя с гидравлическим доводчиком Ростов-Дон К32М-230 ХРОМ (без дуги).
Калитки предназначены для обеспечения контроля доступа на проходных предприятий и организаций, в бизнес центрах, банках, государственных учреждениях, магазинах, аттракционах, транспортных терминалах и т.п.

Калитка двухсторонняя, при этом может работать и как односторонняя. Открывается как по часовой стрелке, так и против в зависимости от подаваемой команды. При заказе односторонней калитки на вставке дуги с одной стороны изображен знак разрешения (стрелка), с другой стороны - знак запрета ("кирпич") прохода. Правосторонняя калитка открывается по часовой стрелке при виде сверху (стойка калитки при проходе остается справа), левосторонняя калитка открывается против часовой стрелки при виде сверху (стойка калитки при проходе остается слева),

Преимуществами калиток серии К3 являются:
• Изящный дизайн в сочетании с яркой световой индикацией, особенно элегантно выглядят калитки в хромированном исполнении, которые всегда отлично смотрятся в любом месте
• Высокая долговечность благодаря встроенному гидродоводчику
• Плавность и бесшумность работы
• Калитка может работать как от пульта, так и от системы контроля доступа, при этом система контроля доступа может быть поставлена с калиткой как опция
• Корпус калитки может быть изготовлен из стали, окрашенной порошковым методом в любой цвет по RAL (стандартный цвет – «серебряный антик»), так и из хромированной стали, преграждающие дуги и штанги - из нержавеющей стали
• Может комплектоваться ограждениями, выполненными с ними в едином дизайне
• Имеется механическая разблокировка

Выпускаемые модели калиток:
Для обеспечения пропуска в одном направлении:
• К31пр - односторонняя правая
• К31Мпр - односторонняя правая с дугой увеличенной высоты
• К31лв - односторонняя левая
• К31Млв - односторонняя левая с дугой увеличенной высоты
Для обеспечения пропуска в любом из двух направлений ("вход" и "выход"):
• К32 - двухсторонняя
• К32М - Калитка двухсторонняя с дугой увеличенной высоты

По условиям применения калитки соответствуют группе УХЛ 4.2 по ГОСТ 15150-69. Калитки предназначены для эксплуатации внутри помещения при температуре от +1°С до +50°С.
Калитки из нержавеющей стали (Нерж) предназначены для эксплуатации вне помещений под навесом при температуре от -30°С до +50°С.
Все модели могут пропускать как по одному человеку, так и группы людей. Пропускная способность калиток в режиме однократного прохода равна 15 человек в минуту.
Калитки управляются с пульта дистанционного управления (ПДУ). Кроме того, они могут быть легко встроены в систему контроля и управления доступом (СКУД).

Характеристики:
• Напряжение питания, В: 12±2В
• Род тока: постоянный
• Потребляемый ток, не более, А: 2,5
• Порог срабатывания звуковой сигнализации от подачи повышенного напряжения питания, не более, В: 18
• Масса калитки:
- К32, К32-У, К31пр, К31пр-У, К31лв, К31лв-У: 30 кг
- К32М, К32М-У, К31Мпр, К31Мпр-У, К31Млв, К31Млв-У: 32 кг
• Габаритные размеры при дуге 660 мм: 825х205х1095
• Ширина перекрытия прохода при дуге 660 мм: 825
• Допустимые статические усилия на середине преграждающей дуги, не более, кгс: 60
• Срок эксплуатации, лет: 8
• Длина кабеля от калитки к блоку электронного управления (БЭУ), м: 4
• Максимальная длина кабеля от БЭУ к ПДУ, м: 50 (стандартная длина 4м)
• Максимальная длина кабеля от БЭУ к блоку питания, м: 20 (стандартная длина 4м)

Устройство и принцип работы

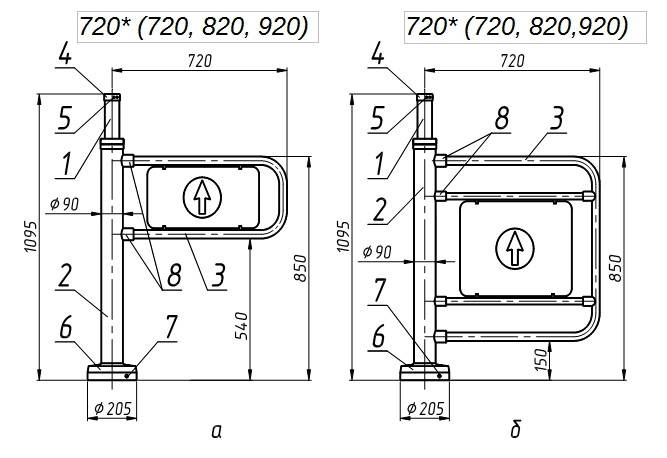

Калитка состоит из стойки 1, на которой смонтирован поворотный механизм 2. С поворотным механизмом соединена дуга 3, которая служит для перекрытия прохода. В верхней части стойки 1 имеется крышка 4, в которую вставлены световые индикаторы 5 из двухцветных светодиодов (зеленый свет означает разрешение прохода, красный - запрет). В нижней части стойки 1 расположен кожух 6, под которым находится механизм стопорения калитки.



Дуга 3 вращается вместе с поворотным механизмом 2 вокруг вертикальной оси стойки 1. Нормальное состояние калитки, при котором механизм поворота застопорен - "закрыто"; в этом случае расфиксация механизма поворота осуществляется с пульта дистанционного управления или СКУД (подачей напряжения на электромагниты). При подаче команды на разрешение прохода (охранником с ПДУ или автоматически от СКУД в случае, если Потребитель ее установил) механизм поворота разблокируется для прохода одного человека или группы людей (в зависимости от выбранного режима).
К калиткам всех моделей подключается ПДУ и блок электронного управления (БЭУ).

Калитки дистанционно открываются для прохода как одного человека, так и группы людей:
- в заданном направлении – калитки «Ростов-Дон К32, К32-У, К32М и К32М-У»,
- по часовой стрелке при виде сверху - калитки «Ростов-Дон К31пр, К31пр-У, К31Мпр и К31Мпр-У»,
- против часовой стрелки - калитки «Ростов-Дон К31лв, К31лв-У, К31Млв и К31Млв-У»;
при необходимости открытия калитки на длительное время нужно использовать механическую разблокировку турникета с помощью механизма расфиксации (см. ниже описание экстренных ситуаций, пункт а).
Для удобства управления от ПДУ, а также с целью обеспечения сопряжения калиток с системами контроля и управления доступом (СКУД), в блоке электронного управления (БЭУ) предусмотрена функция задержки времени на проход через калитку с принудительным сбросом по факту прохода.
Во всех модификациях калиток предусмотрен режим экстренного пропускания людей в случаях пожара, сигнала тревоги, проноса крупногабаритных грузов и т.д. Он реализован двумя способами:
а) с помощью механизма расфиксации 7 с ручным приводом. Он установлен в нижней части калитки под кожухом 6 и обеспечивает принудительное расфиксирование дуги в нужном направлении. Доступ к механизму расфиксации осуществляется через отверстие в кожухе 6 с помощью отвертки: при вращении отвертки по часовой стрелке происходит расфиксация механизма поворота, при вращении отвертки против часовой стрелки - его стопорение;
б) путем снятия дуги.

Требования безопасности
Электрические схемы калитки и ПДУ изолированы от корпуса. При этом на них подается напряжение не выше 12В+5% постоянного тока.
Корпус калиток необходимо заземлять. Клемма заземления находится под кожухом калитки.
При эксплуатации калиток необходимо соблюдать общие правила электробезопасности при пользовании электрическими приборами.
Запрещается вскрывать крышку 4, кожух 6 и БЭУ без предварительного отключения от сети.

Подготовка к работе и порядок установки
Распакуйте калитку и проверьте ее комплектность.

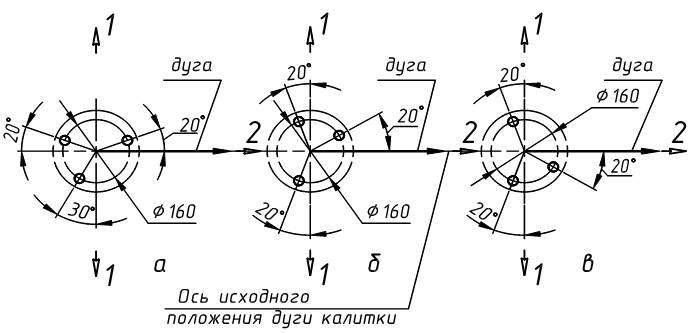

Подготовьте и закрепите специальные крепежные (анкерные) болты М10 в соответствии с разметкой.



Не затягивая болты, установите калитку с помощью отвеса в вертикальное положение. Отклонение от вертикали в боковых направлениях 1 должно быть не более 3мм/1000мм; в направлении 2 допускается наклон стойки в сторону дуги до 5мм/1000мм.
Закрепите болты на основании калитки.
Установите на место дугу 3. Для этого наденьте дугу на специальные пальцы, закройте место соединения декоративными втулками 8, зафиксируйте дугу винтами М8 шестигранным ключом №6 и декоративные втулки установочными винтами.
Заземлите корпус калитки. Подсоедините кабель от БЭУ к калитке. Подключите БЭУ к блоку питания.
Внимание! При подаче на калитку питания напряжением выше 18В включается звуковая сигнализация. Необходимо немедленно отключить подаваемое напряжение и принять меры по его нормализации – 12В постоянного тока +/-2В.
После завершения монтажа калитка готова к работе.

Сопряжение и работа со СКУД
Подключение калитки к контроллеру СКУД осуществляется в соответствии с табл. 3 через разъем XS2 модуля IB v1.1, расположенного в выносном блоке электронного управления.



К контакту 9 разъема XS2 модуля IB v1.1 присоединить цепь «Общий» контроллера СКУД.
Управление калиткой осуществляется по цепям «СКУД1» и «СКУД2» посредством замыкания контактов 7 или 8 разъема XS2 модуля IB v1.1 на общий провод. Сигналы, подаваемые на входы «СКУД1» и «СКУД2», должны иметь TTL-уровни. Данные сигналы также могут быть сформированы посредством нормально разомкнутых контактов реле или транзисторами, включенными по схеме открытый коллектор (открытый сток). Длительность подаваемых сигналов для разблокировки турникета на вход и/или выход определяется контроллером СКУД. Направление входа и выхода остаются разблокированными пока цепи «СКУД1» и/или «СКУД2» соответственно замкнуты на общий провод.
Сигнал «Факт прохода» формируется при отклонении проходящим человеком дуги калитки более чем на 30° от положения «проход перекрыт» переключением контактов реле для соответствующего направления прохода. Время, в течение которого контакты реле находятся в переключенном состоянии, составляет 0,6±0,05 сек.

Правила эксплуатации и режимы работы
Перед включением калитки необходимо путем визуального осмотра проверить состояние кабелей и включить блок питания.
После включения питания начальное состояние калитки – «Закрыто». При этом индикаторы направления движения светятся красным светом.

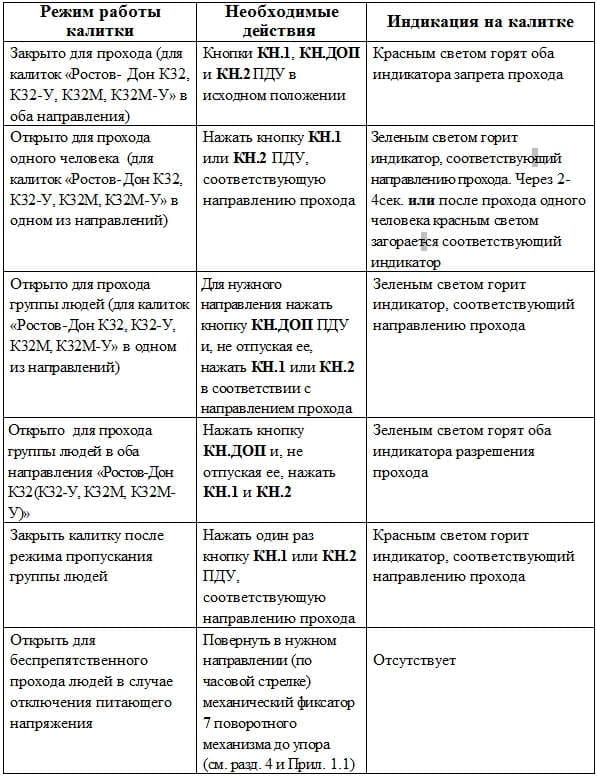

Режимы работы калитки указаны в таблице.



При эксплуатации не допускается:
- использование абразивных и химически активных веществ (в том числе ацетона, бензина, растворителей, хлорсодержащих и кислотосодержащих моющих веществ) для очистки наружных поверхностей калитки; для ухода за калиткой рекомендуется периодически протирать наружные поверхности из хромированной и нержавеющей стали полиролем для хрома;
- перемещение через зону прохода калитки предметов, превышающих ширину проема прохода;
- рывки и удары по преграждающей дуге, стойке калитки и индикаторам, так как возможно их механическое повреждение и деформация, а также возможен преждевременный выход из строя механизма калитки.

Комплект поставки:
• Стойка - 1 шт.
• ПДУ - 1 шт.
• БЭУ - 1 шт.
• Паспорт. Руководство по эксплуатации - 1 шт.

Дуга с декоративной вставкой (створка) поставляется отдельно!
