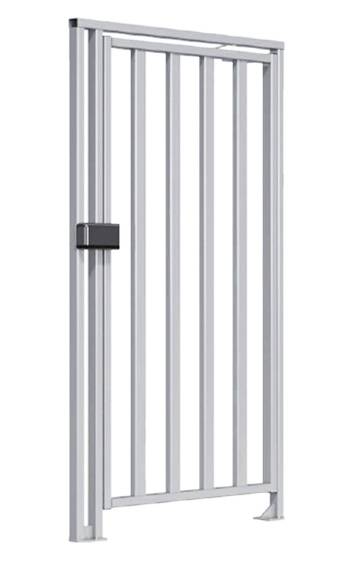

Калитка полноростовая из нержавеющей стали Oxgard К-10-Н (левая)

Калитка полноростовая Oxgard К-10-Н из нержавеющей стали в комплекте с электромеханическим замком и гидравлическим доводчиком является преграждающим устройством и предназначена для управления проходом людей на пропускных пунктах объектов с повышенными требованиями к безопасности и необходимостью полного перекрытия зоны прохода по высоте.

Характеристики:
• Габаритные размеры (ШхГхВ), мм:
- без замка и доводчика: 1210х2110х120
- с замком и доводчиком: 1210х2110х377
• , кг*: 79
• Относительная влажность воздуха, %: не более 98 (при 25 ºС)
• Срок службы, лет: 8
• Напряжение питания, В:
- номинальное: 12
- рабочее: 11,5...14,0
• Номинальный ток, А: 3,0

Конструкция калитки
Все элементы конструкции калитки могут быть выполнены в двух вариантах :
• из стали, окрашенной порошковой краской (маркировка калитки К-10)
• из нержавеющей стали (маркировка калитки К-10Н)
Оба исполнения гарантируют длительный срок службы турникета в условиях неблагоприятного воздействия внешней среды.

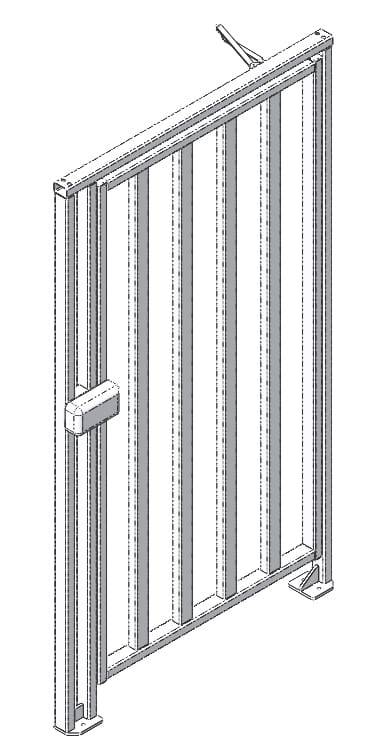

Калитка состоит из:
- рамы (1);
- створки (2);
- замка электромеханического (3);
- доводчика (4).

Рама (1), состоящая из трех соединенных между собой поперечиной вертикальных стоек, и створка (2) и поставляются в собранном с помощью петель виде с установленным на раме электромеханическим замком (3). При монтаже калитки к раме и к створке крепится гидравлический доводчик (4), возвращающий створку в исходное положение после прохода. Калитка крепится к установочной поверхности анкерными болтами через четыре монтажных отверстия во фланцах стоек.



В исходном положении створка перекрывает зону прохода между стойками. Створка открывается в сторону доводчика, расположение монтажных отверстий которого,согласно его эксплуатационной документации, выбрано равным углу открытия 120°. Исходное состояние калитки– «закрыто на вход и на выход»
(створка находится в исходном положении, замок закрыт).
Разблокировка замка осуществляется механически, с помощью ключа или кратковременным нажатием кнопки управления, расположенной на корпусе замка.
При нажатии на кнопку на замок подается напряжение от ИП и замок открывается. Замок может находиться в открытом состоянии неограниченное время.
Блокировка замка осуществляется автоматически при возврате створки в исходное положение. При этом механизм разблокировки взводится для нового открытия.
Замок можно открыть вручную в любое время с обеих сторон калитки механическим ключом, повернув его в цилиндрическом механизме секретности.
Для открытия замка ключом с той стороны калитки, на которой расположен замок, необходимо повернуть ключ против часовой стрелки до упора и нажать кнопку управления. Если затем вынуть ключ из замка, то последующие открытия замка можно выполнять нажатием кнопки без использования ключа.
Если повернуть ключ в замке по часовой стрелке до упора и затем вынуть его, то работа кнопки управления блокируется, и открыть замок снова можно только ключом или дистанционно –
подачей управляющего напряжения.
Для открытия замка ключом с противоположной стороны калитки необходимо повернуть ключ по часовой стрелке до упора – при этом ригель разблокируется. При этом после открытия калитки и извлечения ключа все функции открытия замка сохраняются (т.е. его снова можно открыть ключом или дистанционно – подачей управляющего напряжения).

Установка калитки
ВНИМАНИЕ! Устанавливать калитку надежно, во избежание раскачивания и(или) опрокидывания в процессе эксплуатации. В случае установки калитки на полы низкой прочности принимайте меры по укреплению полов в месте установки.
Перед началом проверки работоспособности калитки внимательно изучить Руководство.

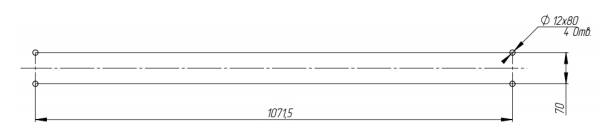

Требования к основанию: ровные бетонные (не ниже марки 400), каменные и т.п. основания, имеющие толщину не менее 150 мм. При установке турникета на менее прочное основание применять закладные фундаментные элементы размером 450х450х200 мм. На рисунке показана разметка отверстий для монтажа калитки. Для прокладки кабеля управления к замку в стойке рамы калитки предусмотрено отверстие.



При монтаже придерживайтесь следующей последовательности действий:
Распакуйте калитку и проверьте комплект.
В соответствии с рисунком выполните на установочной поверхности разметку и разделку отверстий под анкерные болты для монтажа калитки.
Вставьте анкеры на всю глубину подготовленных отверстий.
Установите калитку фланцами на соответствующие отверстия в установочной поверхности и закрепите с помощью анкерных болтов, контролируя ее отклонение от вертикали с помощью уровня. При необходимости допускается использовать монтажные прокладки.
Установите на калитку доводчик в соответствии с его эксплуатационной документацией. Для установки доводчика используются отверстия в раме и створке. При необходимости отрегулируйте скорость закрытия створки с помощью специальных регулировочных винтов.

При работе калитки в составе СКУД подключите ИП и контроллер СКУД к электромеханическому замку калитки.
Рекомендуется использовать ИП постоянного тока с напряжением питания 12 В и номинальным током не менее 3 А.
При работе калитки в составе СКУД для контроля положения «Закрыто» створки калитки рекомендуется установить на калитку и подключить к контроллеру СКУД датчик двери (геркон). Магнитная часть датчика устанавливается в створку (для установки рекомендуется верхняя часть створки), а сам датчик – в стойку калитки.
Протяните кабели от электромеханического замка и датчика двери к контроллеру СКУД ИП. Для прокладки в стойке калитки предусмотрено специальное отверстие.

Подключение
При дистанционном управлении от СКУД, после подачи на замок управляющего сигнала, замок переходит в состояние «Открыто» и находится в нем неограниченное время. В заблокированное состояние замок возвращается после открытия створки и ее возврата в исходное положение. Длительность управляющего сигнала от СКУД должна быть не менее 500 мс и не более 1 с.
Для корректной работы калитки в составе СКУД рекомендуется установить на калитку и подключить к контроллеру СКУД малогабаритный дверной герконовый датчик для контроля положения «Закрыто» створки калитки.

Эксплуатация изделия
Калитка с пружинным возвратом обеспечивает исключительно односторонний проход. После прохода человека через калитку доводчик возвращает створку в исходное (преграждающее) положение. В обратном направлении открытие створки калитки невозможно.
Категорически запрещается применять для чистки изделия химически агрессивные к материалам корпуса пасты и жидкости.


Комплект поставки
• Калитка полноростовая Oxgard К-10 - 1 шт.
• Руководство по эксплуатации и монтажу - 1 шт.
• Паспорт изделия - 1 шт.
