Калитка электромеханическая без привода PERCo WHD-05G (створка 900 мм)

Калитка электромеханическая без привода PERCo WHD-05G (Створка 900 мм).

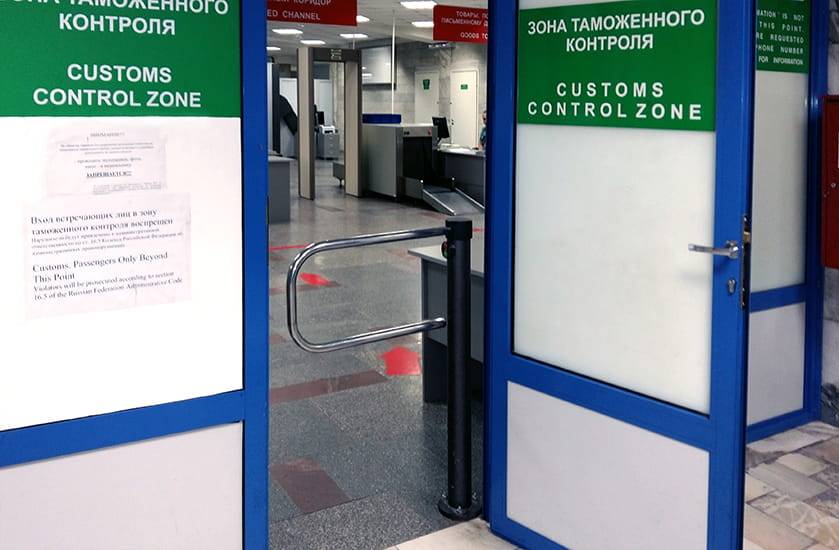

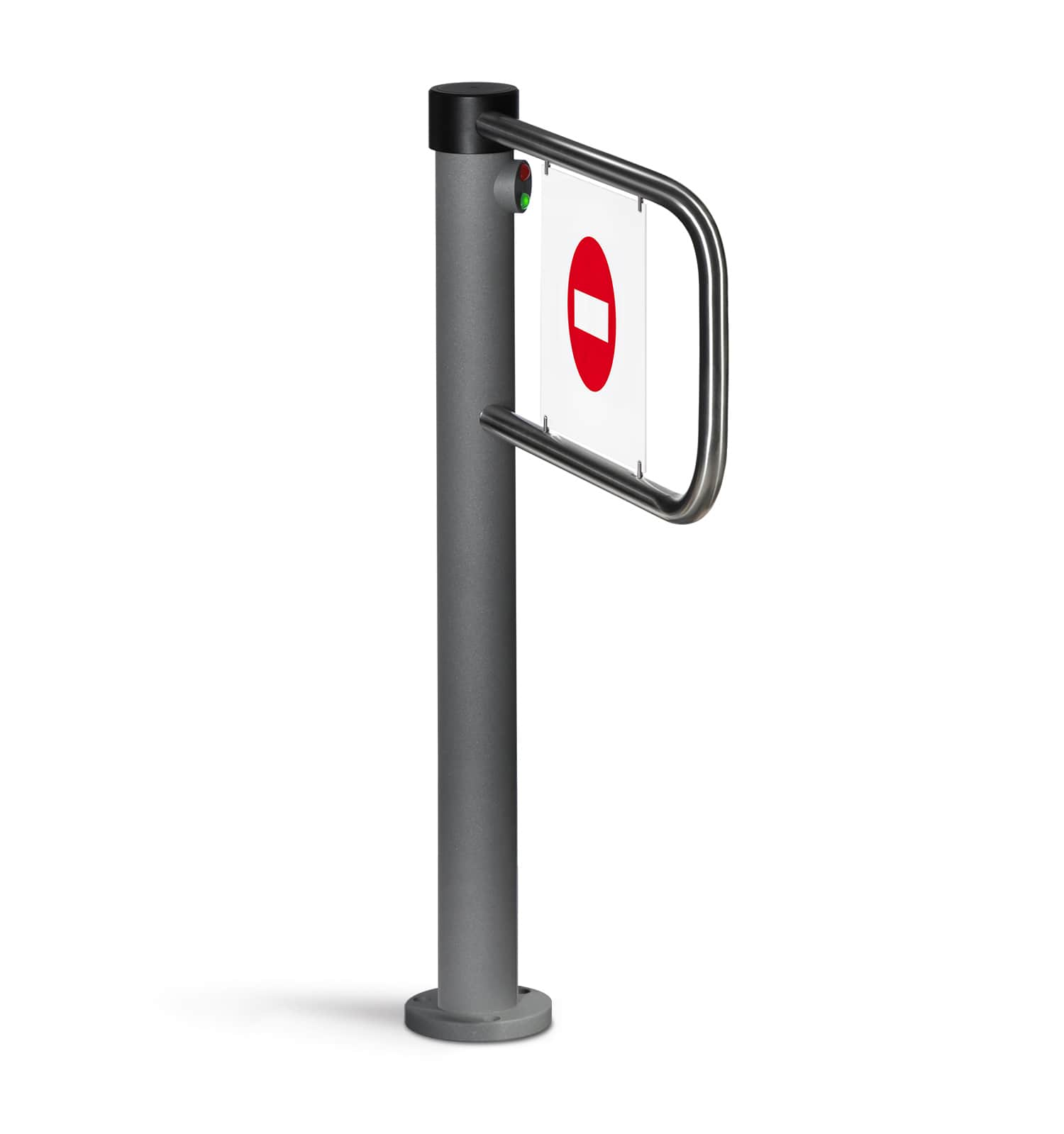

PERCo-WHD-05G - исполнение: сталь, покрытие «муар», темно-серый цвет с эффектом слюды.

Полуавтоматические калитки серии PERCo-WHD-05 предназначены для управления потоками людей - организации свободного прохода в одну сторону и запрета прохода в другую.
При проходе створка калитки отводится рукой, после прохода - автоматически возвращается в исходное положение. Плавность вращения обеспечивается наличием гидравлического демпфирующего устройства.

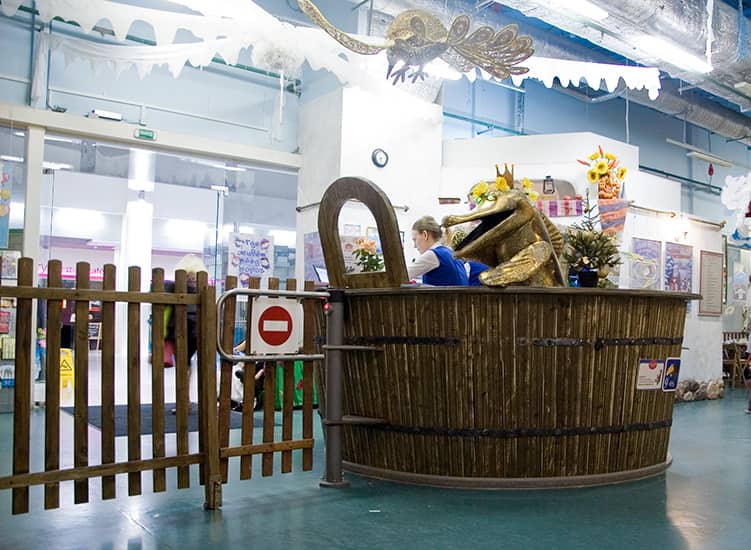

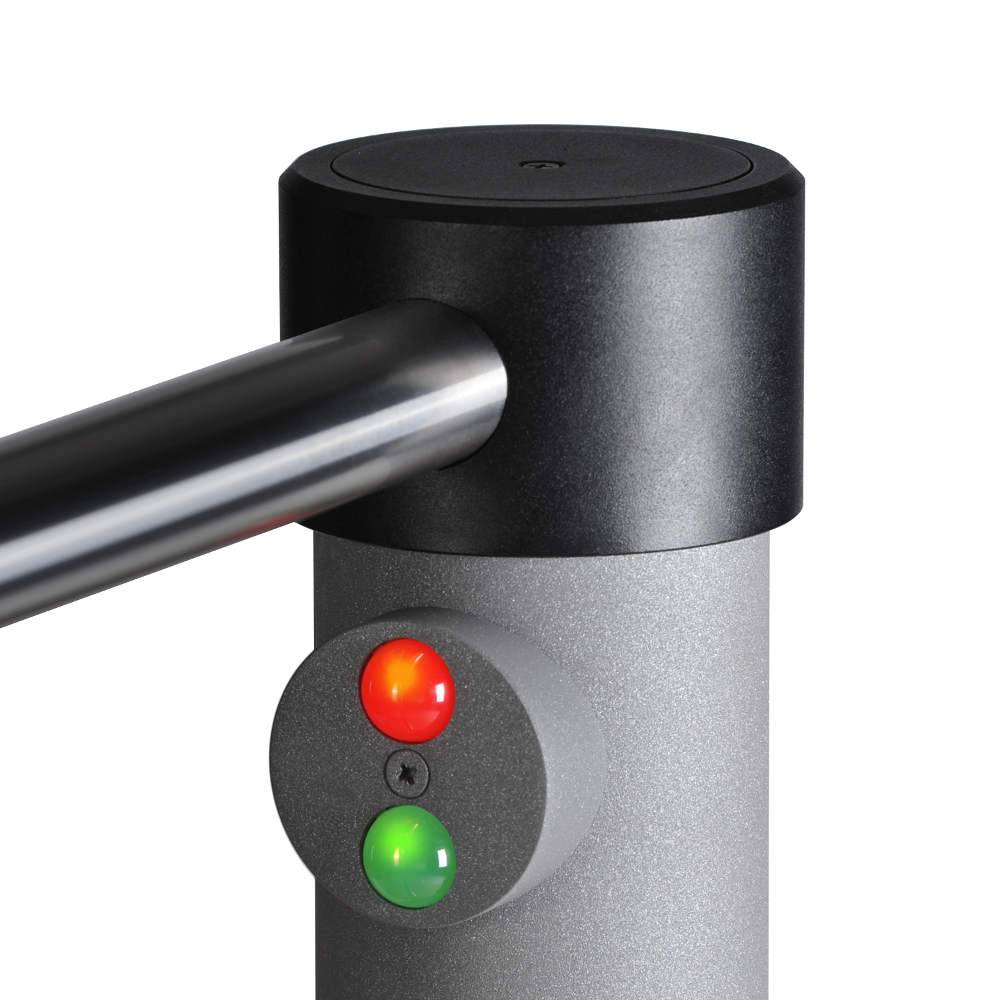

На стойке калитки закреплен светодиодный модуль индикации состояния калитки.
Управление доступом может осуществляться в двух или только в одном направлении. Существует возможность блокировки одного из направлений прохода при помощи съемного механического ограничителя, входящего в стандартный комплект поставки.

Электромеханическая калитка WHD-05 является нормально открытым устройством. При отключении питания створка калитки разблокируется, свободный проход возможен в обоих направлениях.

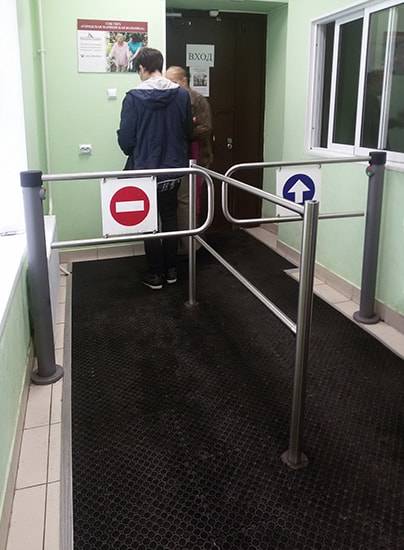

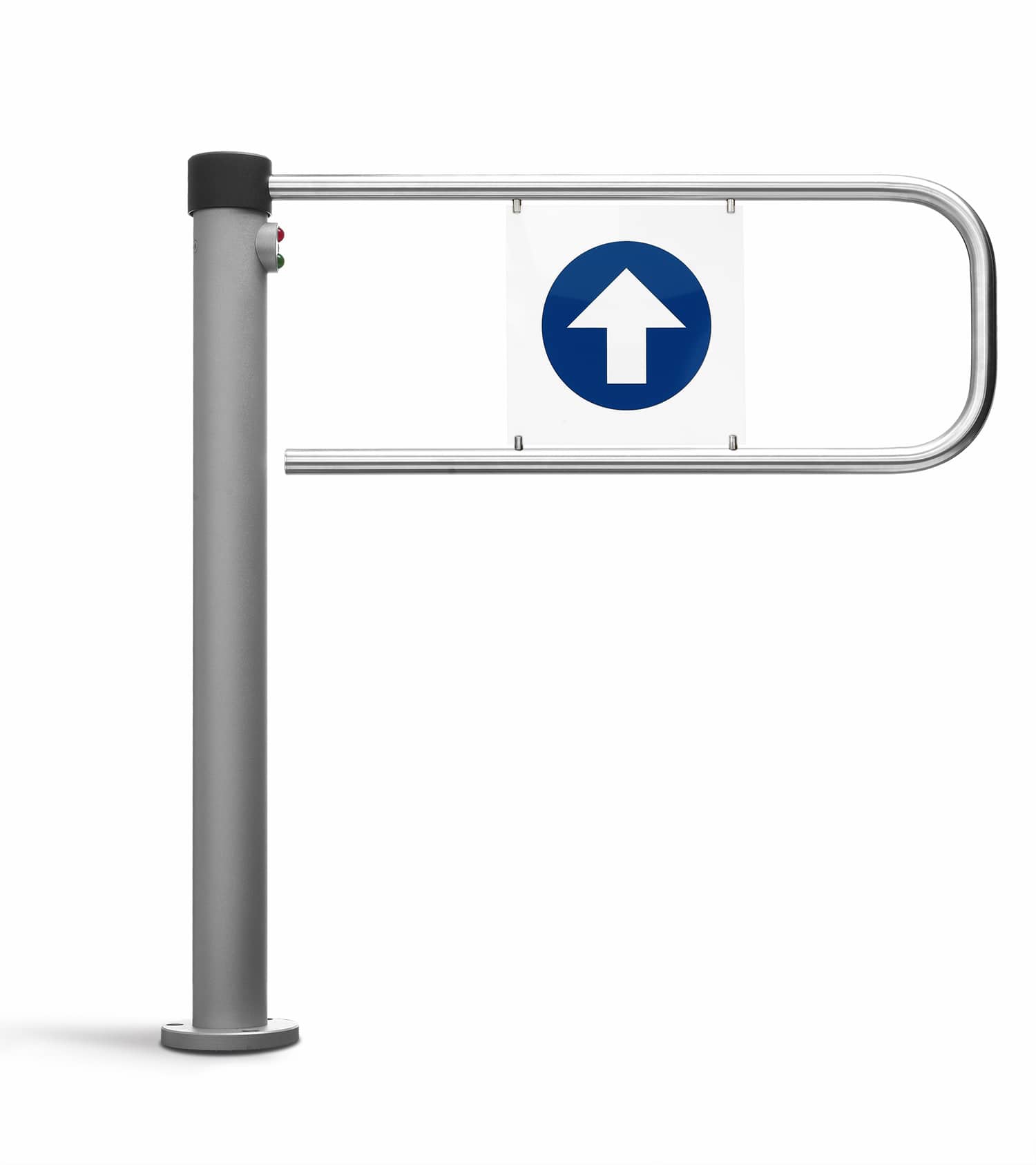

PERCo-WHD-05G - исполнение: сталь, покрытие «муар», темно-серый цвет с эффектом слюды.

Калитка отвечает современным требованиям, предъявляемым к оборудованию данного типа в соответствии с ГОСТ Р 51241-2008.
По устойчивости к воздействию климатических факторов соответствует категории О4 по ГОСТ 15150-69 (для эксплуатация в помещениях с искусственно регулируемыми климатическими условиями). Эксплуатация калитки разрешается при температуре окружающего воздуха от +1°С до +50°С и относительной влажности до 98% при температуре +25°С.

Стандартный комплект поставки:
• Стойка калитки: 1шт.
• Створка преграждающая с заполнением PERCo-ASG-900 и комплектом держателей: 1 шт.
• ПДУ с кабелем: 1 шт.
• Эксплуатационная документация: Паспорт: 1 шт.
• Руководство по эксплуатации: 1 экз.
• Комплект ЗИП: Ключ шестигранный S6: 1 шт.
• Сборочно-монтажные принадлежности: 1 комплект

В комплект поставки не входит:
• Источник питания постоянного тока
• Устройство РУ
• ДКЗП
• Сирена
Дополнительные монтажные принадлежности:
• Анкер PFG IH 10 16/60 (фирма «SORMAT», Финляндия): 3 шт.
• Болт М10×70 А2 с внутренним шестигранником: 3 шт.

Видеообзор полуавтоматической калитки PERCo WHD-05
Основные технические характеристики:
• Напряжение питания постоянного тока, В: 12±1,2
• Ток потребления, А: не более 1,2
• Потребляемая мощность, Вт: не более 14
• Гарантированная пропускная способность при однократном проходе, проходов/мин:
- со створкой PERCo-ASG-650: 22
- со створкой PERCo-ASG-900: 20
• Среднесуточная нагрузка в режиме однократного прохода, проходов: 3000
• Ширина зоны прохода, мм
- со створкой PERCo-ASG-650: 700
- со створкой PERCo-ASG-900: 950
• Длина кабеля ПДУ, м: не менее 6,6
• Класс защиты от поражения электрическим током: III по ГОСТ Р МЭК335-1-94
• Степень защиты оболочки: IP41 по EN 60529
• Средняя наработка на отказ, проходов: не менее 1 500 000
• Средний срок службы, лет: .не менее 8
• Габаритные размеры калитки (высота ×длина × ширина), мм:
- со створкой PERCo-ASG-650: 1040×780×160
- со створкой PERCo-ASG-900: 1040×1030×160
• Масса, (нетто), кг
- стойка калитки: не более 21
- створка PERCo-ASG-650: не более 4
- створка PERCo-ASG-900: не более 4



Основные особенности
• Калитка обладает повышенной механической прочностью и высокой пропускной способностью.
• Калитка может поставляться с короткой или длинной створками, которые обеспечивают ширину зоны прохода соответственно 700 мм (PERCo-ASG650) или 950 мм (PERCo-ASG-900).
• На калитке установлен МИ, состоящий из красного и зеленого светодиодных индикаторов, включение которых соответствует заблокированному и разблокированному состоянию створки.
• Оба направления прохода через калитку разблокируются одновременно. Имеется возможность постоянной блокировки одного из направлений прохода при помощи съемного механического ограничителя поворота створки, входящего в стандартный комплект поставки.
• Калитка является нормально открытым устройством – при отключении ИП створка калитки свободно открывается в обоих направлениях (за исключением направления, заблокированного механическим ограничителем поворота створки).
• Наличие гидравлического демпфирующего устройства обеспечивает плавный возврат створки в исходное положение.
• Калитка имеет входы для подключения ДКЗП, сирены, а также устройства аварийной разблокировки Fire Alarm (например, охранной пожарной сигнализации).
• В качестве устройств управления калиткой могут использоваться ПДУ, устройство РУ, детектор движения, контроллер СКУД.
• Калитка поддерживает два режима управления – импульсный и потенциальный.
• Калитка обладает пониженным энергопотреблением.
• На калитку подается безопасное для человека напряжение питания постоянного тока 12 В.
• Плата МК калитки имеет гальваническую развязку выходов.

Устройство калитки
Стойка калитки (1) представляет собой круглую трубу с основанием, которое крепится к установочной поверхности тремя анкерными болтами. В верхней части стойки расположен поворотный узел вращения (9), в котором неподвижно закреплена преграждающая створка (2). Верхний торец стойки закрыт крышкой (5). В верхней части стойки закреплен светодиодный модуль индикации (3) состояния калитки.
Внутри стойки находится узел возврата (состоящий из пружины и гидравлического демпфера), электромагнитный узел стопорения, плата МУ, плата МК (7) и оптический датчик поворота створки калитки.
Для удобства подключения электроника калитки разделена на МУ и МК, изготовленные на отдельных печатных платах и соединенные между собой двумя кабель-вставками: питания и управления. Плата МУ жестко закреплена внутри стойки. На плате МУ установлен микроконтроллер, управляющий электромагнитным узлом стопорения калитки. Плата МК закреплена на съемном кронштейне. На плате МК расположены клеммные колодки для подключения внешних связей (устройств управления и дополнительного оборудования).



Микроконтроллер, установленный на плате МУ, обрабатывает поступающие команды (отслеживает состояние контактов Unlock A, Stop, Unlock B и Fire Alarm), следит за сигналами от оптического датчика поворота створки и от ДКЗП (контакт Detector). На их основании формирует команды на электромагнит, а также сигналы для внешних устройств: индикация на ПДУ (Led A, Led Stop и Led B), о факте поворота створки (PASS А и PASS В), выход тревоги (Alarm) и ретранслирует сигнал о текущем состоянии ДКЗП (Det Out).

Устройство ПДУ
ПДУ (4) предназначен для подачи команд управления калиткой при ручном управлении. ПДУ выполнен в виде небольшого настольного прибора в корпусе из ударопрочного пластика с гибким многожильным кабелем. На лицевой панели корпуса ПДУ находятся три кнопки управления для подачи команд управления калиткой. Средняя кнопка STOP предназначена для подачи команды «Запрет прохода», при этом возможность поворота створки калитки блокируется. Кнопки LEFT, RIGHT для подачи команд разрешения прохода одному человеку или группе людей. При этом назначение кнопок не связано с конкретным направлением прохода, для разблокировки калитки достаточно нажать на одну из кнопок.
Над кнопками расположены светодиодные индикаторы. В ПДУ встроен пьезоэлектрический звуковой индикатор (зуммер) для формирования звуковых сигналов.


Устройства для управления калиткой
Управление калиткой может осуществляться с помощью следующих устройств: ПДУ; устройства РУ; контроллера СКУД, детектора движения.
Указанные устройства могут быть подключены к калитке по отдельности или в любой комбинации друг с другом (параллельно).
Примечание: При параллельном подключении указанных устройств к калитке возможны случаи наложения сигналов управления от них друг на друга. В этом случае реакция калитки будет соответствовать реакции на образовавшуюся комбинацию входных сигналов.
Подключение производится в соответствии со схемой электрических соединений к контактам клеммных колодок XT2.L и XT2.H платы МК.

Режимы управления калиткой
Штатные входы управления калитки: Unlock A, Stop и Unlock B и специальный вход управления: Fire Alarm поддерживают два режима управления – импульсный и потенциальный.
Выбор режима управления осуществляется положением перемычки проводом между контактами Imp/Pot и GND клеммной колодки XT2.H на плате МК:
• перемычка установлена – импульсный режим управления (при поставке перемычка установлена),
• перемычка снята – потенциальный режим управления.

Импульсный режим управления используется для управления калиткой с помощью ПДУ, устройства РУ и контроллера СКУД, выходы которых поддерживают импульсный режим управления.
Управление калиткой происходит подачей управляющего сигнала. Время, на которое разблокируется створка калитки при подаче команды на однократный проход на вход Unlock A или Unlock B, равно 5 секундам и не зависит от длительности управляющего сигнала (импульса).

Алгоритм работы калитки при подаче команды на однократный проход в случае импульсного режима управления:
1. Устройство управления формирует управляющий сигнал на вход Unlock A или Unlock В, соответствующий разрешению однократного прохода.
2. Микроконтроллер, установленный на плате МУ, обрабатывает полученный сигнал и формирует команду на электромагнит, который разблокирует створку калитки.
3. При разблокировке створки калитки на МИ гаснет красный индикатор и загорается зеленый. Начинается отсчет времени удержания в разблокированном состоянии.
4. Микроконтроллер отслеживает состояние оптического датчика поворота створки. При повороте створки на угол более 22,5º от исходного (закрытого) положения оптический датчик активизируется. Фиксируется проход через калитку. Активизируются релейный выход PASS А или PASS В, в зависимости от входа МК, на который был подан управляющий сигнал.
5. После возврата створки в исходное положение (нормализации оптического датчика поворота) створка блокируется. На МИ загорается красный индикатор и гаснет зеленый. Нормализуются релейный выход PASS A или PASS B (длительность сигнала на выходах составляет не менее 0,25 секунд).
6. Если проход не был совершен, то есть створка не поворачивалась, то она блокируется по истечении времени удержания в разблокированном состоянии (по умолчанию через 5 секунд).

Потенциальный режим управления используется для управления калиткой с помощью контроллера СКУД, выходы которого поддерживают потенциальный режим управления (например, контроллер замка).
Управление калиткой происходит подачей управляющего сигнала. Время разблокировки створки калитки равно длительности управляющего сигнала. Если на входах Unlock A и Unlock B присутствует управляющий сигнал, то калитка остается открытой.
При поступлении управляющего сигнала на вход Stop створка калитки блокируется на все время его присутствия независимо от сигналов на входах Unlock A и Unlock B. После снятия сигнала с входа Stop состояние калитки зависит от сигналов на входах Unlock A и Unlock B.
Примечание: Проход через калитку может фиксироваться по состоянию контактов релейных выходов PASS A или PASS В. Поэтому для организации однократных проходов при потенциальном режиме управления рекомендуется снимать управляющий сигнал с входа Unlock A или Unlock B по началу сигнала на выходе PASS A или PASS B.

Управление калиткой с помощью детектора движения
Используя детектор движения для прохода в одном из направлений, есть возможность подавать команду автоматической разблокировки створки калитки. Зону контроля детектора движения рекомендуется устанавливать непосредственно перед створкой калитки.
Для работы с детектором движения рекомендуется установить потенциальный режим управления калиткой. Управляющим сигналом является сигнал низкого уровня на контактах Unlock A или Unlock B относительно контакта GND. Продолжительность удержания сигнала детектором движения после выхода человека из зоны его действия рекомендуется устанавливать не более 3 секунд. Проход через калитку в направлении А или В фиксируется по состоянию выходных контактов PASS A, PASS В и Common.

Устройство Fire Alarm
Подключение устройства аварийной разблокировки Fire Alarm производится в соответствии со схемой электрических соединений к контактам Fire Alarm и GND клеммной колодки XT2.L платы МК. Если вход Fire Alarm не используется, то необходимо установить перемычку между контактами Fire Alarm и GND. При поставке данная перемычка установлена.
Аварийная разблокировка выполняется при подаче на калитку сигнала Fire Alarm. При этом створка разблокируется для свободного прохода, на МИ мигает зеленый индикатор с частотой 1 Гц, на ПДУ мигают оба индикатора разрешения прохода.
Также разблокировка калитки выполняется автоматически при снятии питающего напряжения, например, при выходе из строя ИП.
После снятия сигнала Fire Alarm или восстановления питания калитка перейдет в режим запрета прохода. На МИ и на ПДУ загорится красная индикация. При нахождении створки в исходном положении калитка будет готова к продолжению работы.

ДКЗП и сирена
Установка ДКЗП производится с учетом местоположения зоны прохода на конкретной проходной и климатического исполнения датчика. Подключение ДКЗП производится к контактам клеммной колодки XT2.L, а сирены – к клеммной колодке XT2.H платы МК согласно схеме электрических соединений. Если вход ДКЗП не используется, то необходимо установить перемычку между контактами Detector и GND. При поставке данная перемычка установлена. На релейный выход DETECTOR (контакты Det Out и Common клеммной колодки XT2.H) платы МК транслируется сигнал о текущем состоянии ДКЗП.
Примечание: Для создания сигнала высокого уровня на входном контакте Detector используется резистор с сопротивлением 2 кОм, подключенный к шине питания + 3,3 В.
ДКЗП должен иметь нормально-замкнутые контакты. Если ДКЗП не подключен, то необходимо установить перемычку между контактами Detector и GND клеммной колодки XT2.H. При поставке данная перемычка установлена.
Активизация ДКЗП игнорируется, если при этом калитка была разблокирована по команде от устройства управления, а также в течение трех секунд после блокировки створки.
Если при заблокированной створке калитки активизируется ДКЗП, то это ведет к активизации выхода ALARM (сирены). Выход нормализуется через пять секунд, либо при поступлении любой команды от устройства управления.

Монтаж калитки
Монтаж калитки является ответственной операцией, от которой в значительной степени зависит работоспособность и срок службы изделия. Монтаж должен выполняться силами не менее двух человек, имеющих квалификации монтажника и электрика не ниже 3-го разряда. До начала монтажных работ необходимо внимательно изучить данный раздел и в дальнейшем следовать изложенным в нем инструкциям.

Рекомендации по подготовки установочной поверхности:
• Калитку необходимо устанавливать на прочные и ровные бетонные (не ниже марки 400), каменные и т.п. основания, имеющие толщину не менее 150 мм.
• При установке стойки ЭП на менее прочное основание необходимо применять закладные фундаментные элементы, размером не менее 250×250×400мм.
• Установочную поверхность необходимо выровнять так, чтобы точки крепления основания калитки лежали в одной горизонтальной плоскости (контролировать с помощью уровня).

Порядок монтажа
Внимание! Предприятие-изготовитель не несет ответственности за ущерб, нанесенный в результате неправильного монтажа, и отклоняет любые претензии, если монтаж выполнен не в соответствии с указаниями, приводимыми в настоящем руководстве по эксплуатации.

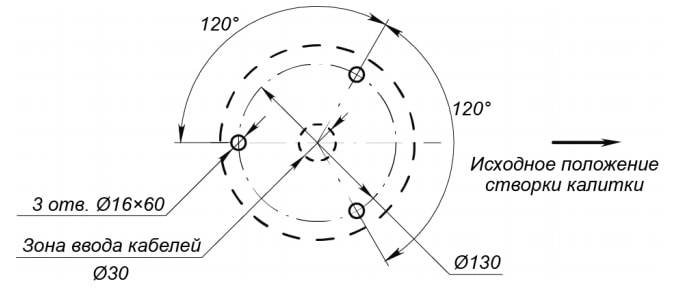

Рекомендации по подготовке отверстий в полу для крепления калитки даны с учетом комплектации калитки анкерами фирмы «SORMAT» для прочных бетонных полов PFG IH10 16/60.
При монтаже калитки придерживайтесь следующей последовательности действий:
1. Распакуйте ящики с оборудованием калитки и проверьте комплектность, а также соответствие серийного номера на этикетке паспорту калитки. 2. Подготовьте установочную поверхность в соответствии с рекомендациями раздела 8.1.
3. Произведите монтаж источник питания ЭП на отведенное для него место согласно инструкции, приведенной в его эксплуатационной документации.
4. Выполните разметку и разделку отверстий под анкерные болты на установочной поверхности.



5. Вставьте гильзы анкеров в выполненные отверстия так, чтобы они не выступали над поверхностью пола.
6. При необходимости прокладки кабелей под поверхностью пола подготовьте в полу кабельный канал, подходящий к отверстию в основании стойки калитки.
7. Извлеките кронштейн (6) с МК (7) из стойки калитки через отверстие в основании.
8. Подключите к МК кабели ПДУ (СКУД/ устройство РУ) и ИП.
9. Установите кронштейн (6) с МК (7) на место.
10.Производите прокладку всех кабелей в кабельном канале.
11.Установите стойку калитки (1) на гильзы анкеров и закрепите ее анкерными болтами; при установке контролируйте вертикальность положения стойки с помощью уровня.
Внимание! Установка преграждающей створки (2) калитки производится после завершения всех остальных монтажных работ.
12.Снимите с узла вращения (9) крышку (5) стойки.
13.Установите преграждающую створку (2) в соответствующее посадочное место узла вращения (9) и зафиксируйте ее положение с помощью двух винтов М8×30 с шайбами 8.
14.При необходимости установите механический ограничитель поворота створки в одном из направлений для этого: установите в свободное отверстие, ориентированное в сторону направления, которое необходимо заблокировать (направление запрещенного прохода), ограничитель (винт М8×12), завернув его в корпус узла вращения калитки до упора. Проверьте работу калитки.
15.Установите на место снятую крышку (5).
16.Проверьте правильность и надежность всех электрических подключений.

Эксплуатациия
При эксплуатации калитки соблюдайте меры безопасности.
Не допускается!
• Перемещать через зону прохода предметы, размер которых превышает ширину проема прохода.
• Производить рывки и удары по составным частям калитки.
• Разбирать и регулировать узлы, обеспечивающие работу калитки.
• Использовать при чистке калитки вещества, способные вызвать механические повреждения поверхностей и коррозию деталей.

Включение калитки
При включении калитки придерживайтесь следующей последовательности действий:
1. Подключите сетевой кабель ИП калитки к сети с напряжением и частотой, соответствующим указанным в его эксплуатационной документации. 2. Убедитесь, что створка калитки находится в исходном положении, то есть перекрывает зону прохода.
3. Включите ИП. Створка калитки блокируется. В течение трех секунд производится диагностика калитки, на МИ загорается красный индикатор, на ПДУ – все индикаторы. При этом звуковой индикатор ПДУ подает двухтональный сигнал.
4. После завершения диагностики автоматически подается команда «Запрет прохода», на МИ и на ПДУ загораются красные индикаторы.
5. В случае обнаружения неисправностей или нештатных ситуаций будет включена сигнализация нештатной работы: звуковая индикация на ПДУ в виде серии из трех звуковых сигналов, повторяющейся с интервалом 20 секунд; световая индикация на ПДУ и МИ в виде включения красного индикатора с частотой 1 Гц.
6. При подключенных к калите ДКЗП и сирены проверьте их работу, для этого:
• дождитесь момента, когда погаснет тестовый индикатор внутри ДКЗП, это произойдет через 10–50 с после включения ИП;
• поднесите руку к ДКЗП; при срабатывании ДКЗП включится непрерывный звуковой сигнал сирены;
• отключение сигнала произойдет через 5 с, либо при нажатии любой кнопки на ПДУ.
Калитка готова к работе.

Действия в нештатных ситуациях
Внимание! Для экстренной эвакуации людей с территории предприятия в случае пожара, стихийных бедствий и других аварийных ситуаций необходимо предусмотреть аварийный выход. Таким выходом может служить, например, поворотная секция ограждения «Антипаника». Дополнительным аварийным выходом может служить зона прохода калитки при разблокировке створки калитки. Предусмотрена возможность перевода калитки в режим аварийной разблокировки Fire Alarm. В этом режиме створка калитка разблокируется, давая возможность прохода в обоих направлениях, другие команды управления при этом игнорируются. Калитка является нормально открытым устройством, поэтому для разблокировки створки также достаточно отключить питание калитки.
