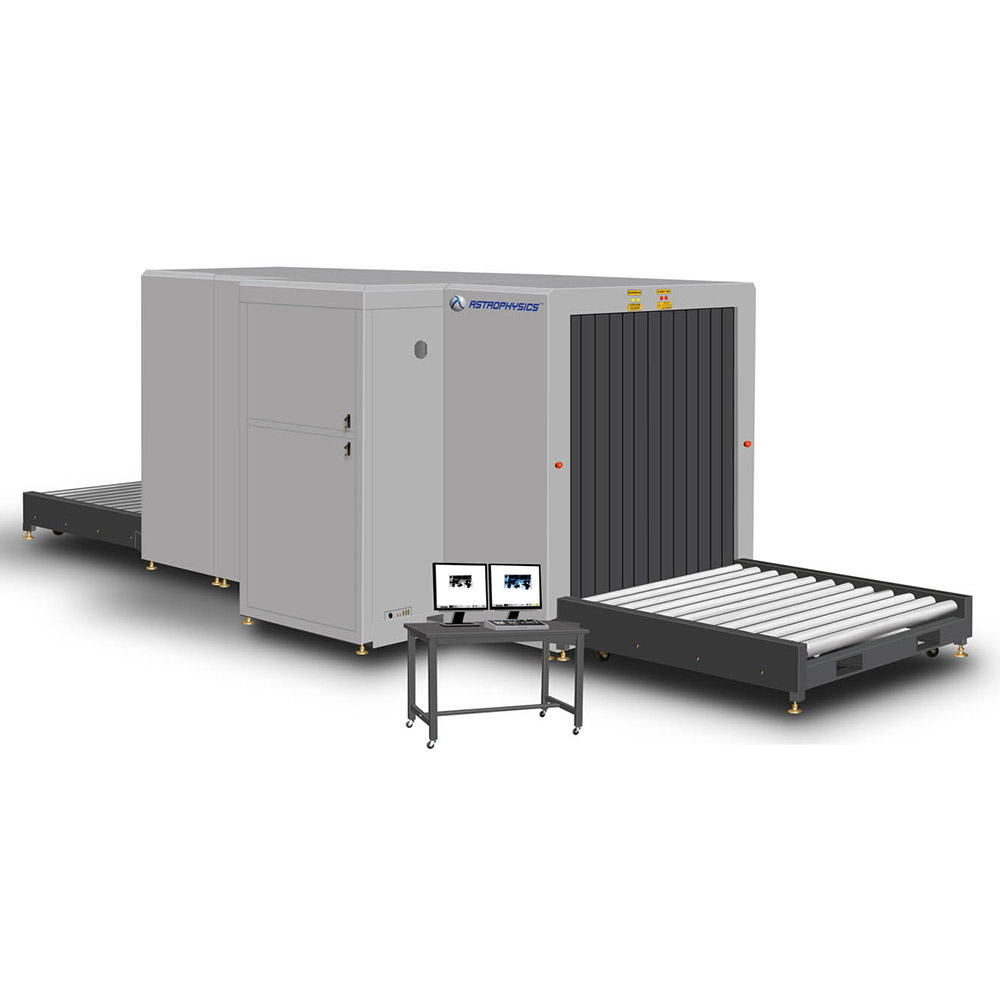

Рентгенотелевизионный интроскоп Astrophysics XIS-1818

Рентгенотелевизионный интроскоп Astrophysics XIS-1818. Для досмотра ящиков, крупногабаритных грузов и паллет.

XIS-1818 - высокопроизводительная досмотровая рентгено-телевизионная установка с увеличенными размерами туннеля 180,4 см х 180,4 см. XIS-1818 200кВ разработана для досмотра крупных и паллетированных грузов в аэропортах и морских портах, она также идеально подойдет для любого места, где требуются крупногабаритные досмотровые системы. Благодаря высокой прочности и жесткости конструкции, роликовый конвейер XIS-1818 200кВ может выдерживать нагрузки до 3000 кг. XIS-1818 200 кВ обеспечивает высокую производительность при сохранении высокой пропускной способности.

Сочетание специальных возможностей программного обеспечения Astrophysics и передовых технологий позволяет применять XIS-1818 200кВ для решения широкого круга досмотровых задач. Все установки Astrophysics оснащены системой непрерывной диагностики состояния. Эта функция позволяет отслеживать и выявлять неисправности на ранней стадии их проявления, что увеличивает срок службы, сокращает стоимость эксплуатации и возможного ремонта.

Другой отличительной особенностью установок Astrophysics является формирование изображения досматриваемых объектов в формате 6-ти цветов (в зависимости от атомного номера вещества), что существенно облегчает работу оператора по идентификации опасных материалов. Большое количество опций включено в стандартную конфигурацию, среди них русифицированное программное обеспечение и клавиатура, 6 цветное изображение, диагностика в реальном времени.

Крупногабаритные рентгено-телевизионные системы Astrophysics созданы с учетом особенностей и нормативных требований работы грузовых терминалов аэропортов, морских портов, терминалов почтовых служб и предназначены для досмотра массивных грузов на поддонах и палеттах.
Интроскопы Astrophysics обеспечивают высокую проникающую способность в стали, четкость в изображении многослойных объектов, диагностику в реальном времени, большой набор базовых функций, возможности сетевой интеграции.

Особенности:
• Низкий конвейер расчитанный на тяжеловесные грузы
• Вывод изображения досматриваемых объектов в 6-ти цветах, в зависимости от атомного числа. 6-ти цветное отображение облегчает оператору идентификацию материалов досматриваемого объекта и ускоряет саму процедуру досмотра
• Система непрерывной диагностики в реальном времени, позволяющая пользователям следить за состоянием оборудования и предотвращать преждевременный выход его из строя, благодаря этому увеличивается срок службы оборудования
• Большой набор функций в базовой конфигурации
• Русифицированная клавиатура и программное обеспечение

 Стандартные функции (в базовом комплекте):
• Разделение материалов по трем или шести цветам в зависимости от атомного числа и плотности
Расширенная цветовая палитра отображения разделяет объекты на изображении по шести цветам в зависимости от атомного числа и плотности, позволяя оператору эффективно обнаруживать угрозы.


• Разделение органика/неорганика. Участки изображения соответствующие органическим материалам, окрашиваются оттенками оранжевого цвета, а остальное выводится в серых тонах.  Участки изображения соответствующие неорганическим материалам окрашиваются оттенками синего цвета, а остальное выводится в серых тонах.


• Режим улучшенное изображение. Увеличивается контрастность органических объектов и снижается контрастность неорганических объектов.



• Функция Picture Perfect анализирует и нормализует отсканированное изображение, как в цветном, так и в черно-белом режиме, увеличивая уровень визуальной идентификации изображения оператором. Позволяет четко различать на изображении многослойные объекты.


• Плавное увеличение изображение от 1 до 64 раз (ZOOM)
• 2-х кратное увеличение по 9-ти участкам изображения
• Перемещение увеличенного изображение на экране
• Измерение атомного числа. Используя клавиатуру управления оператор может выделить любой участок на изображении для измерения его атомного числа. Это позволяет более точно оценить тип материала и степень его угрозы. Атомное число отображается с точностью 0,2.


• Цветное и черно-белое изображение
• Компенсация геометрических искажений
• Негативное изображение
• Режим псевдоцвет. Изображение преобразуется в многоцветную палитру, формирующую уникальное изображение.




• Режим оконтуривание. Повышается четкость границ объектов.



• Функция повышенной проникающей способности. Режим глубокое проникновение. Снижается контрастность для плотных участков объектов.


• Управление изображением в реальном времени
• Автоматическое архивирование изображений
• Архивация изображения – автоматическое архивирование последних 150 000 изображений досмотра багажа.
• Просмотр библиотеки изображений. Просмотр изображения – позволяет просматривать оператору 100 последних отсканированных изображений
• Ручное сохранение изображений
• Счетчик багажа
• Непрерывный досмотр
• Сканирование в обоих направлениях
• Многоуровневый доступ
• Многоуровневая защита от несанкционированного доступа позволяет установить уровень доступа с уникальным паролем для каждого оператора и администратора системы.
• Возможность подключения к локальной сети по протоколу TCP/IP для удаленного контроля и диагностики
• Программа тренировки операторов
• Базовый тренировочный курс – программа обучения операторов, содержащая библиотеку изображений с примерами обычных объектов и опасных предметов. При активации функции программа начинает прокрутку изображений, оператор должен определить опасный предмет на изображении и локализовать его клавишей «Suspect» на панели управления. Если оператор пропускает угрозу, система останавливается и изображение начинает мигать. Эта программа предназначена для тренировки и первичного обучения оператора, и не предназначена для проверки бдительности и оценки эффективности работы оператора. (см. функцию TIP).
• Возможность подключения принтера
• Диагностика в реальном времени. Все установки XIS имеют встроенные средства диагностики модулей в режиме реального времени. Контроль параметров позволяет выявлять       неисправности и эффективно их локализовать.

• Выделение непрозрачных участков изображения
• Мощный привод ленты конвейера
• Создание комментариев к изображениям
• Русифицированное ПО и пульт оператора
• Возможность подключения принтера

Характеристики:
Основные параметры:
• Размер туннеля: 1803 мм x 1805 мм

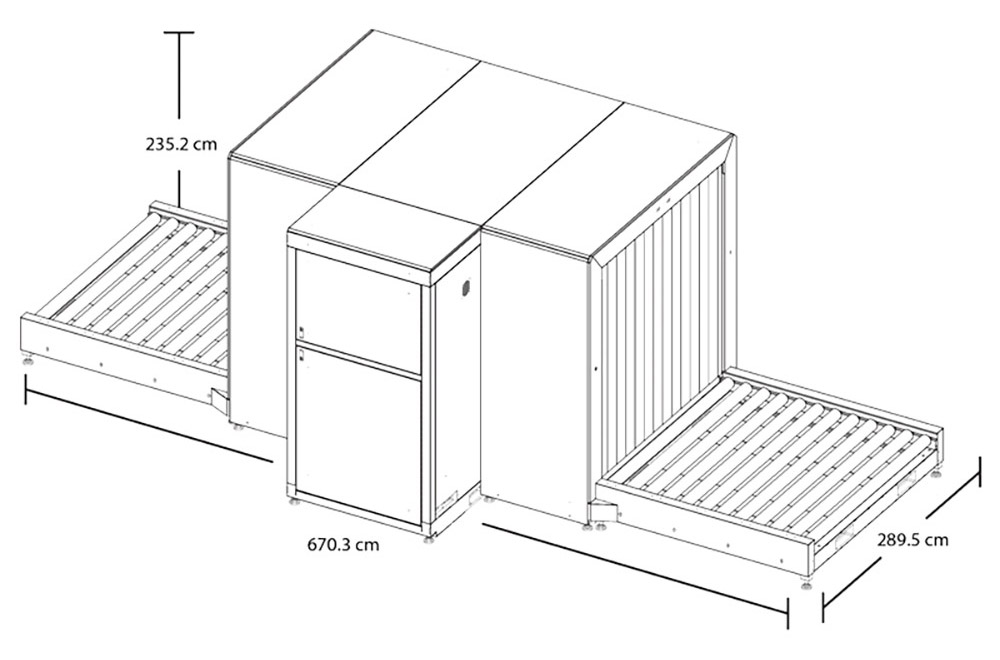

• Габаритные размеры: 6703 мм x 2895 мм x 2352 мм
• Габариты упаковки:
- 1х 3588 мм х 1480 мм х 2521 мм
- 2х 2362 мм х 1099 мм х 2521 мм
- 2х 2134 мм х 2019 мм х 591 мм
• Скорость конвейера: 0,10 м/с
• Высота конвейера: 374 мм от пола
• Тяговая сила конвейера: 3000 кг
• Конструкция: стальной каркас с панелями
• Вес: 3649 кг
• Вес в упаковке: 4805 кг

Возможности досмотра:
• Разрешающая способность: 40-38 AWG
• Пространственное разрешение: 1,3 мм по горизонтали, 1,3 мм по вертикали
• Проникающая способность (по стали): 52-50 мм
• Контрастная чувствительность: 24 цветовых тона, 4096 оттенков серого

Рентгеновский генератор
• Анодное напряжение: 200 кВ
• Источник излучения: герметичная, необслуживаемая колба
• Ток источника: 1,0 мА
• Охлаждение: масляная ванна с воздушным охлаждением
• Направление пучка: горизонтальное
• Детекторная линейка: L-образная, 2432 каналов

Компьютер
• Процессор: Intel® Core i5, 3,1 ГГц
• Память: 2 Гб 1333 МГц
• Жесткий диск: 500 Гб
• Видеокарта: 1 Гб, выход на два дисплея
• ОС: Windows OS
• Источник бесперебойного питания: на 20 минут автономной работы компьютера

Видео
• Тип дисплея: два ЖК монитора 24”
• Разрешение дисплея: 1600 x 1200, 24-бит цвет

Эксплуатация
• Внешние условия эксплуатации: температура 0 - +40С
• Температура хранения: -20 - +60 C
• Влажность: до 95% (без конденсации)
• Питание: 220В (+ /- 10%), 50 Гц, 10 A макс

Безопасность
• Соответствие стандартам: USFDA (21-CFR 1020-40)
• Стандартная утечка радиации менее 0,1 мр/ч (разрешенное значение в соответствии с государственными стандартами США составляет менее 0,5 мр/ч).
• Сертификаты:
- Сертификат соответствия ГОСТ-Р
- Декларация соответствия требованиям ТР ТС 004/2011,ТР ТС 020/2011

Дополнительный опции:
• Программа автоматического обнаружения взрывчатых и наркотических веществ по заданному атомному номеру.
Опция Screeners Assist помогает оператору идентифицировать материалы по их атомному номеру. Всего можно запрограммировать идентификацию 4-х различных материалов. Если изображение содержит материалы, соответствующие установленным параметрам (Zn, масса), то на изображении соответствующие участки выделятся эллипсами красного либо желтого цвета
• Программа проекции изображений запрещенных предметов, для проверки бдительности операторов (TIP).
Режим TIP работает как дополнение к стандартному программному обеспечению интроскопов Astrophysics. Когда режим TIP активирован, изображения опасных объектов из встроенной библиотеки накладываются на реальные изображения досматриваемых объектов. Таким образом, режим TIP позволяет оценить способность оператора быстро и достоверно выявлять опасные предметы. Действия оператора по обнаружению опасных предметов протоколируются системой. Данные протоколов могут использоваться в оценке профпригодности оператора.
• Удаленное место оператора, до 4м (для XIS-5335/6040/6545/5878) (Remote Table)
• Удаленное место оператора, до 30 м (KVM Remote Table)
• Удаленное место оператора по локальной сети (PC Remote Table)
• Станция удаленной поддержки оператора по локальной сети (Suspect Search Workstation)
• Станция администратора управления установками по локальной сети (Supervisor Workstation)
• Модуль сопряжения с багажными конвейерными системами (BHS integration option)
• Климатическое исполнение
• Окраска корпуса в цвет под заказ

Конструкция
Компания ASTROPHYSICS производит широкий спектр установок с одним или двумя ракурсами досмотра.
В рентгенотелевизионных системах с одним ракурсом используется один генератор, луч из которого направлен либо вниз, либо вверх, при этом создается одно изображение досматриваемого объекта.

В двухракурсных рентгенотелевизионных системах (Dual View) используется два генератора. При этом получаются два изображения досматриваемого объекта, позволяющих оператору лучше рассмотреть объект и обнаружить потенциально опасные предметы.
