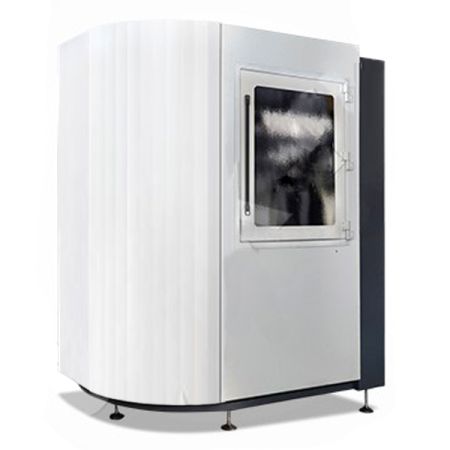

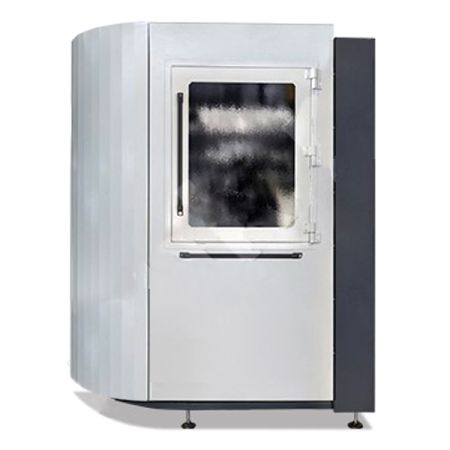

Установка «Орел-2» позволяет проводить исследования изделий микроэлектроники с применением метода томосинтеза и последующей реконструкцией 3D-моделей.
Установка предназначена для контроля качества монтажа изделий микроэлектроники (включая процессоры) и позволяет выявлять широкий спектр различных дефектов.

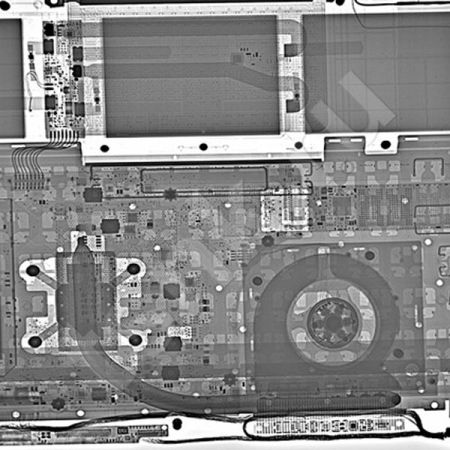

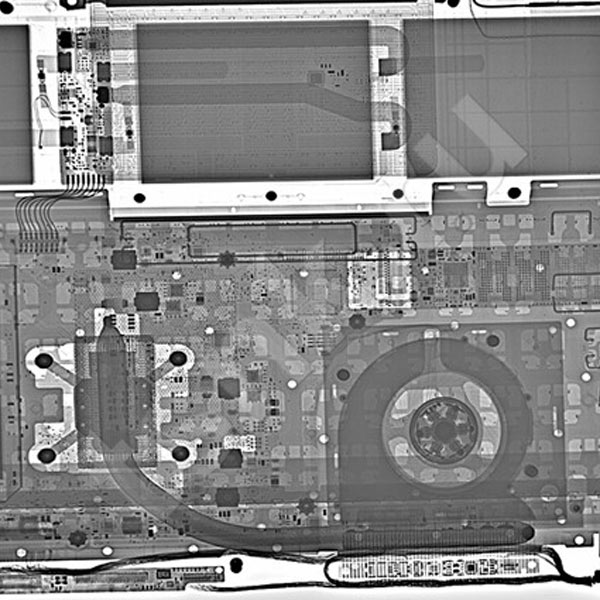

Используемые в установке «Орел-2» системы перемещения и программное обеспечение дают возможность получать не только обычные проекционные снимки изделия, но и его отдельных зон с многократным увеличением. Запатентованная схема перемещения детектора и предметного стола, отличается большей жесткостью и точностью позиционирования исследуемых изделий.

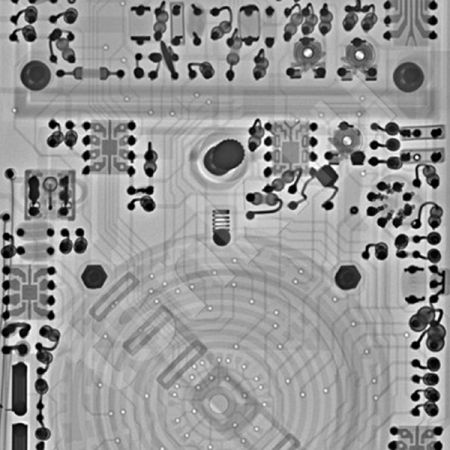

Дефекты печатных плат (ПП):
• неравномерность распределения заполнителя и связующего основы ПП;
• включения, поры и трещины основы ПП;
• смещение слоев в многослойной ПП;
• трещины в печатных проводниках;
• заужение и/или превышение ширины печатных проводников;
• замыкание проводников;
• дефекты металлизации переходных отверстий;
• смещение центра отверстий.

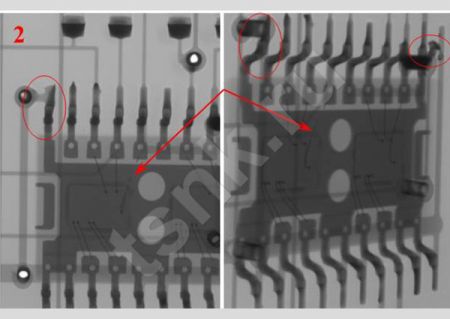

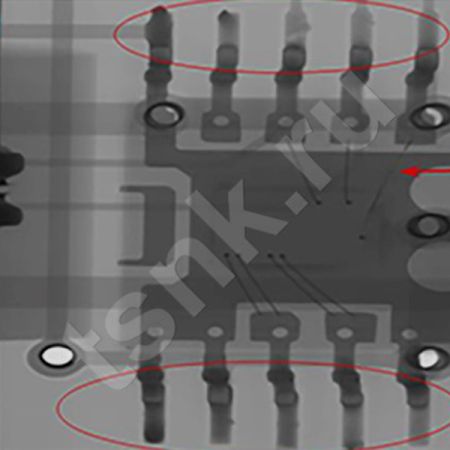

Дефекты паяных соединений:
• непропаи и неспаи;
• отсутствие припоя или несоответствие площади заполнения галтели;
• пустоты в галтели;
• затеки и наплывы;
• замыкающие мостики;
• разрывы проводников;
• деформация контактов;
• смещение элементов;
• смещение выводов;
• поры, раковины, трещины и включения;
• дефекты BGA (пустоты, замыкания, трещины, деформации, изменение формы).
Дефекты электрорадиоэлементов:
• трещины, обрывы и замыкания проводников;
• включения и отличия от внутренней структуры однотипных электрорадиоэлементов.
Характеристики:
• Диапазон регулировки анодного напряжения: от 50 до 160 кВ
• Шаг регулировки анодного напряжения: 1 кВ
• Номинальный анодный ток: 0,1 мА
• Номинальный размер эффективного фокусного пятна: не более 10 мкм
• Материал выходного окна рентгеновской трубки: Be (бериллий)
• Материал мишени рентгеновской трубки: Re (рений)
• Режим работы: непрерывный
• Номинальное питание: ~ 220/50 В/ Гц
• Номинальные габаритные размеры установки (ДхГхВ): 2100 х1690 х1400 мм
• Масса камеры: не более 1650 кг
• Максимальные размеры объекта исследования (ДхШхВ): 369х360х100 мм
• Диапазон перемещения объекта исследования :
- Ось А (наклон дуги): 0-70град.
- Ось Х : - +/- 150мм.
- Ось Y : -+/- 150мм.
- Ось Z : 300мм
- Ось Х1 : 130мм
- Ось С (поворот стола): 3600
• Блокировки, препятствующие включению источника рентгеновского излучения при открытой двери камеры: наличие
• Расположение источника рентгеновского излучения: встроенное в рентгенозащитную камеру
• Сигнализация включенного рентгеновского излучения: наличие, светозвуковая
• Регулируемые параметры рентгеновского излучения: анодное напряжение, анодный ток
• Способ получения рентгеновского изображения: цифровой
• Скорость преобразования изображения: до 15 кадров/с
• Размер детектора: 160х160 мм
• Разрядность АЦП: не менее 14 бит
• Управление источником рентгеновского излучения: программное – синхронизированное с приемником рентгеновского изображения
• Мощность амбиентной дозы в любой доступной точке на расстоянии 0,1 м от поверхности камеры: не более 1,0 мкЗв/ч
Бренд | ТС-Скан |
Тип интроскопа | Стационарный |
Конвеер | Нет |
Исполнение | Для помещений |
Спектр | Рентгеновское излучение |
Габариты объекта (макс.) | 369х360х100 мм |
Напряжение питания | 220 В |
Габариты | 2100х1690х1400 мм |
Вес, кг | 1650 |
Страна производства | Россия |
